数控机床的组成

数控机床的组成及分类
数控机床的组成及分类数控机床是现代工业中不可或缺的设备，它以计算机技术为基础，能够自动执行各种加工任务。

了解数控机床的组成和分类对于理解其工作原理和应用具有重要意义。

数控机床主要由五个部分组成：机床本体、数控装置、执行机构、传感器和刀具。

机床本体是数控机床的基础部分，包括床身、工作台和主轴等。

数控装置是控制机床运动和加工过程的核心，它由计算机和控制器组成。

执行机构负责将数控装置发出的指令转化为机床的实际运动。

传感器用于检测加工过程中的各种参数，如温度、压力和位置等。

刀具则是进行加工的工具，根据不同的加工要求选择不同的刀具。

根据加工方式和结构特点，数控机床可以分为多种类型。

常见的有数控铣床、数控车床、数控钻床和数控磨床等。

数控铣床主要用于平面和曲面的加工，能够进行多轴加工。

数控车床则适用于轴对称零件的加工，具有高精度和高效率的特点。

数控钻床主要用于孔加工，能够进行自动定位和钻孔操作。

数控磨床则用于高精度的磨削加工，能够实现多种形状的加工要求。

数控机床是现代工业中不可或缺的设备，它的组成和分类对于理解其工作原理和应用具有重要意义。

通过了解数控机床的组成和分类，我们可以更好地选择和应用适合的数控机床，提高生产效率和产品质量。

数控车床结构范文数控车床是一种使用计算机控制系统的机床，通过预先编程的方式，能够自动进行加工，并且实现极高的准确度和效率。

数控车床的结构主要包括机床床身、主轴箱、进给箱和控制系统等部分。

一、机床床身数控车床的床身是整个机床的基础，也是承载所有组件和零部件的主要结构。

床身通常由铸铁或焊接钢板制成，具有足够的刚性和稳定性，能够承受加工过程中的各种力和震动。

床身上通常有V型或者平坦的导轨，用于安装和导向主轴箱和进给箱。

二、主轴箱主轴箱是数控车床上的一个重要部件，主要用于驱动刀具和工件的相对运动。

主轴箱通常由主轴驱动装置、主轴箱壳体、主轴箱传动装置和进给机构等组成。

主轴箱壳体上安装有主轴和主轴伺服电机，主轴通过传动装置和主轴驱动装置相连，用于旋转刀具。

进给机构通常是通过主轴箱内部的螺杆、滑块和导轨等部件来实现刀具和工件的进给运动。

三、进给箱进给箱是数控车床的另一个重要部件，用于控制刀具和工件在加工过程中的进给速度和方向。

进给箱通常由进给伺服电机、进给箱壳体、进给传动装置和进给机构等部分组成。

进给伺服电机通过传动装置与进给机构相连，实现刀具和工件的进给运动。

进给箱壳体上通常装有进给选择器，用户可以通过选择器设定进给模式、进给速度和进给方向等参数。

四、控制系统控制系统是数控车床上最为重要的部分，用于实时控制和监控机床的加工过程。

控制系统通常包括机床控制器、数控软件和人机界面等部分。

机床控制器与数控软件相连，通过预先编程的方式控制数控车床的各种运动和加工参数。

人机界面通常是通过电脑显示屏和键盘等设备，用户可以通过界面输入指令、监控加工过程和调整参数等。

总结：数控车床的结构包括机床床身、主轴箱、进给箱和控制系统等部分。

机床床身是整个机床的基础，具有足够的刚性和稳定性。

主轴箱用于驱动刀具和工件的相对运动，进给箱用于控制刀具和工件的进给速度和方向。

控制系统是整个数控车床的大脑，通过预先编程的方式实现加工过程的控制和监控。

数控车床的组成和基本结构数控车床是一种通过计算机控制的机床，能够自动完成各种加工操作。

它由许多不同的部件组成，每个部件都发挥着重要的作用，共同构成了数控车床的基本结构。

1.床身结构数控车床的床身通常由铸铁或焊接钢板制成，具有高强度和稳定性。

床身上安装有导轨，用来支撑和引导工件夹具的移动。

床身的结构设计直接影响了数控车床的加工精度和稳定性。

2.主轴箱主轴箱是数控车床的核心部件，包括主轴、主轴承和主驱动装置。

主轴箱负责驱动刀具进行旋转，完成工件的车削加工。

主轴箱的设计和制造质量直接关系到数控车床的加工精度和效率。

3.刀架刀架是数控车床上用来安装刀具的部件，通常包括横梁、滑块和刀架座。

刀架可以根据加工需要进行自动换刀和调整，能够实现多种不同形状和尺寸的切削操作。

4.工件夹具工件夹具是用来固定工件的装置，通常由定位元件、夹紧装置和支撑装置构成。

工件夹具的设计和选择直接关系到数控车床加工的稳定性和安全性。

5.数控系统数控系统是数控车床的大脑，负责控制和监控整个加工过程。

数控系统通常由控制器、编程装置和监控设备组成，能够实现高精度、高效率的加工操作。

6.润滑系统润滑系统是数控车床的重要组成部分，用来给各个运动部件提供润滑和冷却。

良好的润滑系统能够延长数控车床的使用寿命，提高加工质量。

7.冷却系统冷却系统用来降低刀具和工件的温度，防止因高温引起的变形和磨损。

冷却系统通常包括冷却液循环系统和喷淋装置，能够有效地提高数控车床的加工效率和质量。

总的来说，数控车床的组成和基本结构是非常复杂和精密的，各个部件之间密切配合，共同完成工件的加工任务。

只有充分理解和掌握数控车床的组成结构，才能更好地发挥其加工能力和效率，满足不同加工需求。

数控车床在现代制造业中扮演着重要角色，其发展和应用将进一步推动制造业的发展和进步。

简述数控车床结构数控车床是一种高精度、高效率的机床，它的结构设计和工作原理都非常复杂。

本文主要介绍数控车床的结构和组成部分，以及每个部分的功能和作用。

一、数控车床的结构数控车床的整体结构可以分为床身、主轴箱、进给箱、刀架、工作台等几个部分。

下面分别介绍每个部分的结构和作用。

1.床身床身是数控车床最基本的部分，它承载整个机床的重量和力量。

床身通常由铸铁或钢板制成，具有高强度和稳定性。

床身上安装了主轴箱、进给箱、刀架和工作台等组件。

2.主轴箱主轴箱是数控车床的核心部分，它包括主轴、主轴马达、主轴箱壳体、主轴前轴承和后轴承等组件。

主轴箱的主要作用是驱动工件旋转，完成车削加工。

3.进给箱进给箱是数控车床的另一个重要部分，它包括进给马达、进给螺杆、进给箱壳体、进给前轴承和后轴承等组件。

进给箱的主要作用是控制工件的进给速度和方向，完成车削加工。

4.刀架刀架是数控车床的切削部分，它包括主轴箱和进给箱中的伺服电机、刀架壳体、刀架座、刀杆、刀片等组件。

刀架的主要作用是控制刀具的位置和方向，完成车削加工。

5.工作台工作台是数控车床的工件支撑部分，它包括工作台床身、工件卡盘、工件支撑、工作台传动等组件。

工作台的主要作用是固定工件，并控制工件的旋转和进给。

二、数控车床的组成部分数控车床的组成部分主要包括数控系统、伺服系统、机械传动系统和液压系统等。

1.数控系统数控系统是数控车床的核心部分，它控制着整个机床的运动和加工过程。

数控系统包括硬件和软件两部分，硬件包括主板、数控器、显示屏等组件，软件包括编程软件、操作软件等组件。

数控系统可以实现自动化加工，提高生产效率和产品质量。

2.伺服系统伺服系统是数控车床的关键部分，它控制着刀架和进给箱的运动和位置。

伺服系统包括伺服电机、伺服驱动器、编码器等组件，它们通过信号传递和反馈控制实现精确的位置控制。

3.机械传动系统机械传动系统是数控车床的重要部分，它负责将电能转换成机械能，驱动主轴和进给箱的运动。

数控机床基本结构组成
1、控制介质：以指令的形式记载加工信息的中间媒介物。

2、数控系统：数控装置是数控机床的核心。

数控系统通常由输入装置、控制器、运算器和输出装置4大部分组成。

3、伺服系统：伺服系统由伺服驱动电动机和伺服驱动装置组成，它是数控系统的执行部分。

4、辅助控制系统：辅助控制系统是介于数控装置和机床机械、液压部件之间的强电控制装置。

5、机床本体：机床本体是数控机床的主体，由机床的基础大件（如床身、底座）和各运动部件（如工作台、床鞍、主轴等）所组成。

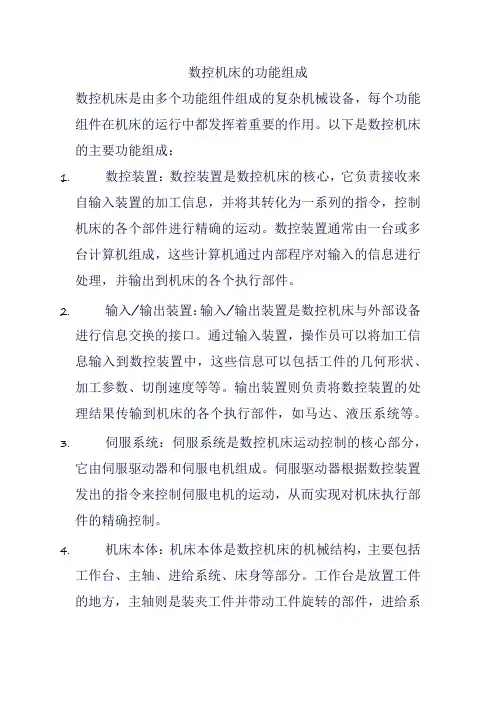

数控机床的功能组成数控机床是由多个功能组件组成的复杂机械设备，每个功能组件在机床的运行中都发挥着重要的作用。

以下是数控机床的主要功能组成：1.数控装置：数控装置是数控机床的核心，它负责接收来自输入装置的加工信息，并将其转化为一系列的指令，控制机床的各个部件进行精确的运动。

数控装置通常由一台或多台计算机组成，这些计算机通过内部程序对输入的信息进行处理，并输出到机床的各个执行部件。

2.输入/输出装置：输入/输出装置是数控机床与外部设备进行信息交换的接口。

通过输入装置，操作员可以将加工信息输入到数控装置中，这些信息可以包括工件的几何形状、加工参数、切削速度等等。

输出装置则负责将数控装置的处理结果传输到机床的各个执行部件，如马达、液压系统等。

3.伺服系统：伺服系统是数控机床运动控制的核心部分，它由伺服驱动器和伺服电机组成。

伺服驱动器根据数控装置发出的指令来控制伺服电机的运动，从而实现对机床执行部件的精确控制。

4.机床本体：机床本体是数控机床的机械结构，主要包括工作台、主轴、进给系统、床身等部分。

工作台是放置工件的地方，主轴则是装夹工件并带动工件旋转的部件，进给系统则控制刀具或工件的移动速度和方向，床身则起到支撑和连接机床各个部件的作用。

5.辅助装置：辅助装置是为数控机床正常运行提供辅助功能的设备，包括冷却系统、排屑系统、润滑系统、照明系统等。

冷却系统用于降低切削过程中的温度，排屑系统用于收集和清理切削下来的废料，润滑系统则用于给机床提供润滑和冷却，照明系统则提供合适的光照条件以方便操作员观察加工过程。

这些功能组件共同协作，使数控机床能够实现高精度、高效率的加工。

在加工过程中，操作员可以通过数控装置对机床的运动进行实时监控和调整，以确保加工质量和效率。

同时，由于数控装置具有高精度的计算和控制能力，数控机床可以实现对复杂形状工件的精确加工，从而提高了加工效率和产品质量。

除了以上提到的功能组件外，数控机床还有其他一些重要的组成部分，如刀具系统、夹具系统等。

简述数控设备组成部分
数控设备是一种自动控制工具机床的设备，主要由计算机控制系统、执行机构、传感器和伺服驱动器等组成。

1. 计算机控制系统：数控设备的核心部分，主要由嵌入式计算机或PC机、数控系统软件和人机界面组成。

计算机控制系统负责处理用户输入的加工程序，控制执行机构运动、监测加工过程，并实时反馈加工状态。

2. 执行机构：执行机构是数控设备的主要动力和运动部件，负责按照计算机控制系统的指令，实现工件的加工。

常见的执行机构包括主轴、伺服电机、进给电机等。

3. 传感器：传感器用于感知机床和工件的状态和位置信息，并将信息传递给计算机控制系统。

常见的传感器包括编码器、位移传感器、加速度传感器等。

4. 伺服驱动器：伺服驱动器负责控制执行机构的运动，将计算机控制系统发出的指令转化为电压或电流信号，控制伺服电机实现运动。

伺服驱动器一般由伺服控制器和功率放大器组成。

5. 辅助设备：辅助设备包括刀具库、工具传感器、冷却液供给系统等，用于提供必要的工具和材料，保证机床正常运作。

以上是数控设备主要的组成部分，不同类型的设备可能会有一些其他的附加部件。

总体来说，数控设备通过计算机控制系统实现工件加工的自动化和精确控制。
