下载文档原格式
铜（黄铜、紫铜）的化学成分及机械性能紫铜的化学成分(YB145—71)序号合金牌号代号主要成分% 杂质%( 不大于)铜Cu大于磷P锰Mn铋Bi 锑Sb 砷As 铁Fe 镍Ni 铅Pb 锡Sn 硫S 锌Zn 氧O总计1 二号铜T2 99.90 - - 0.002 0.002 0.002 0.005 0.006 0.005 0.002 0.005 0.005 0.006 0.12 三号铜T3 99.70 - - 0.002 0.005 0.01 0.05 0.2 0.01 0.05 0.01 - 0.1 0.33 四号铜T4 99.5 - - 0.003 0.05 0.05 0.05 0.2 0.05 0.05 0.01 - 0.1 0.54 磷脱氧铜TUP 99.50.1 ～0.04- 0.003 0.05 0.05 0.05 0.2 0.01 0.05 0.01 - 0.01 0.49 黄铜的化学成分(YB146—71)序号合金牌号代号主要成分% 杂质%( 不大于) 熔点℃铜Cu 锡Sn 铁Fe锰Mn铝Al锌Zn铅Pb铁Fe锑Sb铋Bi 磷P总计1 68 黄铜H68 67.0 ～63.5- - - -余量0.03 0.10 0.005 0.002 0.01 0.3 9382 62 黄铜H62 60.5 ～63.5- - - -余量0.08 0.15 0.005 0.002 0.01 0.5 9053 59-1-1 铁黄铜H Fe59-1-1 57.0 ～60.00.3 ～6.70.6 ～1.20.5 ～0.80.1 ～0.4余量0.2 - 0.01 0.003 0.01 0.25 900紫铜、黄铜材料的机械性能合金牌号及代号材料品种制造方法和材料状态抗拉强度kg/ 延伸率，%不小于二号铜(T2) 板材冷轧软20 30 30三号铜(T3) 四号铜(T4) 磷脱氧铜(TUP)硬30 3 3 热轧20 30 30管材拉制软21 35 42硬30 - - 挤制19 35 4268 黄铜(H68)板材冷轧软30 40半硬35 25硬40 1562 黄铜(H62) 冷轧软30 40半硬35 20硬42 10 热轧30 3068 黄铜(H68)管材拉制软30 38 43半硬35 30 3462 黄铜(H62) 拉制软30 38 43半硬34 30 347 挤制30 38 4359-1-1 铁黄铜(HFe59-1-1)挤制44 28 31注：①板材延伸率%(LO ＝11.3 ) 。
62黄铜（H62）化学成分力学性能介绍-绿兴金属厂家提供牌号：62黄铜（H62）化学成分：Cu：60.5-63.5Fe：0.15Pb：0.08Sb：0.005Bi：0.002P：0.01Zn:余量力学性能：铅黄铜铅实际不溶于黄铜内，呈游离质点状态分布在晶界上。
铅黄铜按其组织有α和（α+β）两种。
α铅黄铜由于铅的有害作用较大，高温塑性很低，故只能进行冷变形或热挤压。
（α+β）铅黄铜在高温下具有较好的塑性，可进行锻造。
锡黄铜黄铜中加入锡，可明显提高合金的耐热性，特别是提高抗海水腐蚀的能力，故锡黄铜有“海军黄铜”之称。
锡能溶入铜基固溶体中，起固溶强化作用。
但是随着含锡量的增加，合金中会出现脆性的r相（CuZnSn化合物），不利于合金的塑性变形，故锡黄铜的含锡量一般在0.5%～1.5%范围内。
常用的锡黄铜有HSn70-1，HSn62-1，HSn60-1等。
前者是α合金，具有较高的塑性，可进行冷、热压力加工。
后两种牌号的合金具有（α+β）两相组织，并常出现少量的r相，室温塑性不高，只能在热态下变形。
锰黄铜锰在固态黄铜中有较大的溶解度。
黄铜中加入1%～4%的锰，可显著提高合金的强度和耐蚀性，而不降低其塑性。
锰黄铜具有（α+β）组织，常用的有HMn58-2，冷、热态下的压力加工性能相当好。
铁黄铜铁黄铜中，铁以富铁相的微粒析出，作为晶核而细化晶粒，并能阻止再结晶晶粒长大，从而提高合金的机械性能和工艺性能。
铁黄铜中的铁含量通常在1.5%以下，其组织为（α+β），具有高的强度和韧性，高温下塑性很好，冷态下也可变形。
常用的牌号为Hfe59-1-1。
镍黄铜镍与铜能形成连续固溶体，显著扩大α相区。
黄铜中加入镍可显著提高黄铜在大气和海水中的耐蚀性。
镍还能提高黄铜的再结晶温度，促使形成更细的晶粒。
HNi65-5镍黄铜具有单相的α组织，室温下具有很好的塑性，也可在热态下变形，但是对杂质铅的含量必须严格控制，否制会严重恶化合金的热加工性能。

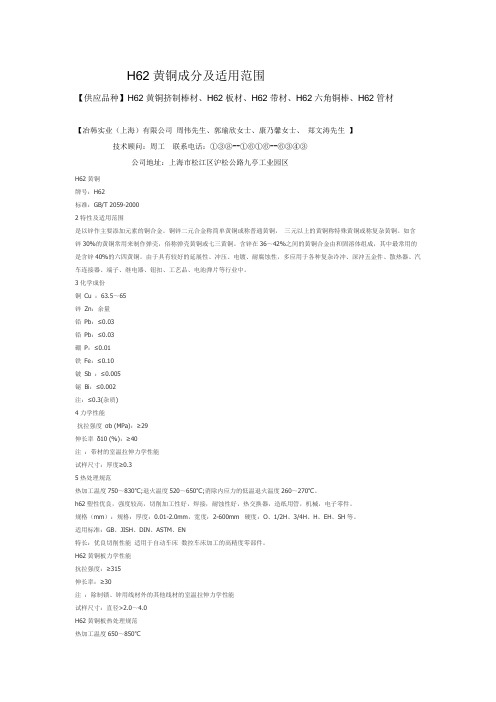

H62黄铜成分及适用范围【供应品种】H62黄铜挤制棒材、H62板材、H62带材、H62六角铜棒、H62管材【冶韩实业（上海）有限公司周伟先生、郭瑜欣女士、康乃馨女士、郑文涛先生】技术顾问：周工联系电话：①③⑧--①⑥①⑥--⑥③④③公司地址：上海市松江区沪松公路九亭工业园区H62黄铜牌号：H62标准：GB/T 2059-20002特性及适用范围是以锌作主要添加元素的铜合金。
铜锌二元合金称简单黄铜或称普通黄铜，三元以上的黄铜称特殊黄铜或称复杂黄铜。
如含锌30%的黄铜常用来制作弹壳，俗称弹壳黄铜或七三黄铜。
含锌在36～42%之间的黄铜合金由和固溶体组成，其中最常用的是含锌40%的六四黄铜。
由于具有较好的延展性、冲压、电镀、耐腐蚀性，多应用于各种复杂冷冲、深冲五金件、散热器、汽车连接器、端子、继电器、钮扣、工艺品、电池弹片等行业中。
3化学成份铜Cu ：63.5～65锌Zn：余量铅Pb：≤0.03铅Pb：≤0.03硼P：≤0.01铁Fe：≤0.10铍Sb ：≤0.005铋Bi：≤0.002注：≤0.3(杂质)4力学性能抗拉强度σb (MPa)：≥29伸长率δ10 (%)：≥40注：带材的室温拉伸力学性能试样尺寸：厚度≥0.35热处理规范热加工温度750～830℃;退火温度520～650℃;消除内应力的低温退火温度260～270℃。
h62塑性优良，强度较高，切削加工性好，焊接，耐蚀性好，热交换器，造纸用管，机械，电子零件。
规格（mm）：规格：厚度：0.01-2.0mm，宽度：2-600mm 硬度：O、1/2H、3/4H、H、EH、SH等。
适用标准：GB、JISH、DIN、ASTM、EN特长：优良切削性能适用于自动车床数控车床加工的高精度零部件。
H62黄铜板力学性能抗拉强度：≥315伸长率：≥30注：除制锁、钟用线材外的其他线材的室温拉伸力学性能试样尺寸：直径>2.0～4.0H62黄铜板热处理规范热加工温度650～850℃退火温度600～700℃消除内应力的低温退火温度270～300℃。
各国黄铜牌号及标准对照表
新欧洲标准化学成分对照表2003年1月1日起，欧盟对进口铜制品要求：
•所有翻沙产品：
规格A (MS60) Cu (铜) Pb(铅) Zn(锌) Al(铝) Fe（铁）Ni(镍)
CuZn39Pb1Al-B 59.0-60.5 1.2-1.7 余量0.4-0.65 0.05-0.2 <0.2
Sn(锡) Mn（锰）Si（硅）As(砷) 另外（每样）另外（总和）
<0.3 <0.05 <0.02 <0.02 <0.02 <0.25
•所有红冲产品：
规格B(MS58-1) Cu (铜) Pb(铅) Zn(锌) Al(铝) Fe（铁）Ni(镍)
CuZn40Pb2 57.0-59.0 <2.2 余量<0.1 <0.3 <0.2
Sn(锡) Mn（锰）Si（硅）As(砷) 另外（每样）另外（总和）
<0.3 <0.1 <0.02 <0.02 <0.02 <0.25
标准号：DIN7660-83
标准号：GB5232-85
美国标准化学成分对照表
日本标准化学成分对照表
英国标准化学成分对照表
国际标准化组织标准化学成分对照表。

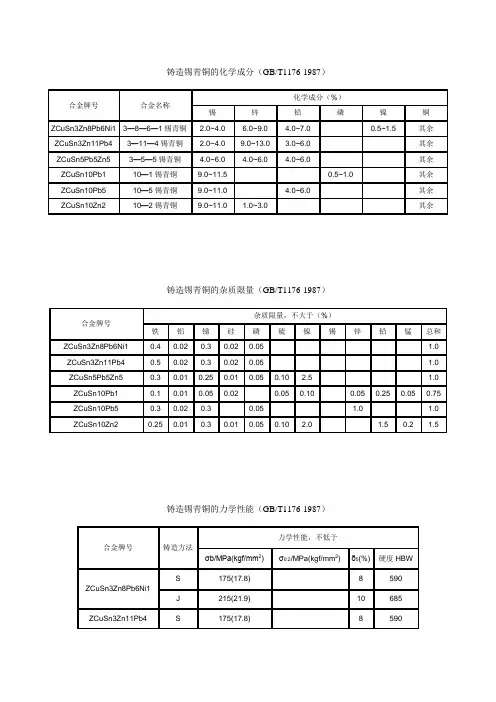

铸造锡青铜的化学成分（GB/T1176-1987）
铸造锡青铜的杂质限量（GB/T1176-1987）
铸造锡青铜的力学性能（GB/T1176-1987）
铸造锡青铜的主要特性和应用举例（GB/T1176-1987）
铸造铝青铜的化学成分（GB/T1176-1987）
铸造铝青铜的杂质限量（GB/T1176-1987）
铸造铝青铜的力学性能（GB/T1176-1987）
铸造铝青铜的主要特性和应用举例（GB/T1176-1987）
铅青铜的化学成分（GB/T1176-1987）
铸造铅青铜的力学性能（GB/T1176-1987）
铸造铅青铜的主要特性和应用举例（GB/T1176-1987）
铸造黄铜的化学成分（GB/T1176-1987）
铸造黄铜的杂质限量（GB/T1176-1987）
铸造黄铜的力学性能（GB/T1176-1987）
铸造黄铜的主要特性和应用举例（GB/T1176-1987）
资讯来源：国家标准化管理委员会。
铸造锡青铜的化学成分（GB/T1176-1987）
铸造锡青铜的杂质限量（GB/T1176-1987）
铸造锡青铜的力学性能（GB/T1176-1987）
铸造锡青铜的主要特性和应用举例（GB/T1176-1987）
铸造铝青铜的化学成分（GB/T1176-1987）
铸造铝青铜的杂质限量（GB/T1176-1987）
铸造铝青铜的力学性能（GB/T1176-1987）
铸造铝青铜的主要特性和应用举例（GB/T1176-1987）
铅青铜的化学成分（GB/T1176-1987）
铸造铅青铜的力学性能（GB/T1176-1987）
铸造铅青铜的主要特性和应用举例（GB/T1176-1987）
铸造黄铜的化学成分（GB/T1176-1987）
铸造黄铜的杂质限量（GB/T1176-1987）
铸造黄铜的力学性能（GB/T1176-1987）
铸造黄铜的主要特性和应用举例（GB/T1176-1987）
资讯来源：国家标准化管理委员会。
H65黄铜成分及力学性能标准【供应品种】H65黄铜棒材、H65板材、H65带材、H65管材、H65毛细管【冶韩实业（上海）有限公司周伟先生、郭瑜欣女士、康乃馨女士、郑文涛先生】技术顾问：周工联系电话：①③⑧--①⑥①⑥--⑥③④③公司地址：上海市松江区沪松公路九亭工业园区冶韩铜业：国标优质H65黃铜H65黃铜板/黃铜棒黃铜管规格齐全牌号：H65 黄铜标准：GB/T 14954-1994特性性能介于H68和H62之间,价格比H68便宜,也有较高的强度和塑性，能良好地承受冷、热压力加工，有腐蚀破裂倾向。
通黄铜，有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。
此外价格便宜，是应用广泛的一个普通黄铜品种。
H62（即四六黄铜）。
在室温下β相较α相硬得多，因而可用于承受较大载荷的零件。
α+β两相黄铜可在600℃以上进行热加工。
α+β两相黄铜显微组织：α为亮白色的固溶体，β是CuZn为基的有序固溶体。
用途可做各种深拉深和弯折制造的受力零件，如销钉、铆钉、垫圈、螺母、导管、气压表弹簧、筛网、散热器化学成份铜 Cu ：63.5～68.0锌 Zn：余量铅 Pb：≤0.03铅 Pb：≤0.03硼 P：≤0.01铁 Fe：≤0.10铍 Sb ：≤0.005铋 Bi：≤0.002注：≤0.3(杂质)力学性能抗拉强度σb (MPa)：≥390注：棒材的纵向室温拉伸力学性能试样尺寸：直径或对边距离5～40h65名称的由来它是由铜和锌组成的合金。
当含锌量小于 39% 时，锌能溶于铜内形成单相 a ，称单相黄铜，塑性好，适于冷热加压加工。
当含锌量大于 39% 时，有 a 单相还有以铜锌为基的 b 固溶体，称双相黄铜， b 使塑性小而抗拉强度上升，只适于热压力加工。

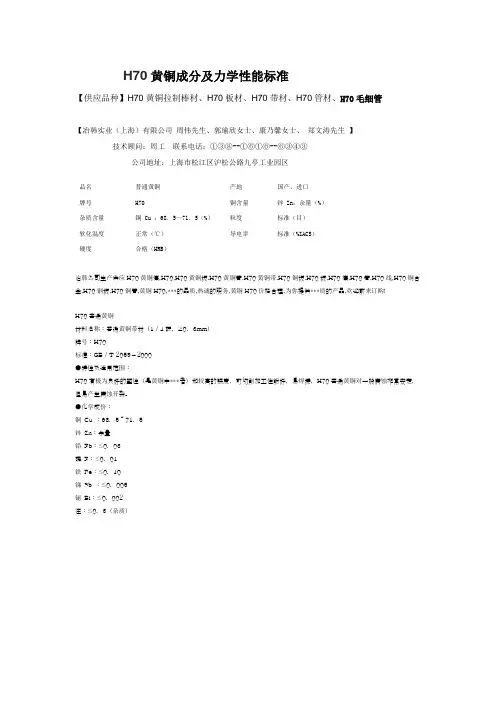

H70黄铜成分及力学性能标准
【供应品种】H70黄铜拉制棒材、H70板材、H70带材、H70管材、H70毛细管
【冶韩实业（上海）有限公司周伟先生、郭瑜欣女士、康乃馨女士、郑文涛先生】
技术顾问：周工联系电话：①③⑧--①⑥①⑥--⑥③④③
公司地址：上海市松江区沪松公路九亭工业园区
品名普通黄铜产地国产、进口
牌号H70 铜含量锌 Zn：余量（%）
杂质含量铜 Cu ：68．5～71．5（%）粒度标准（目）
软化温度正常（℃）导电率标准（%IACS）
硬度合格（HRB）
冶韩公司生产供应H70黄铜棒,H70,H70黄铜板,H70黄铜管,H70黄铜带,H70铜板,H70板,H70棒,H70管,H70线,H70铜合金,H70钢板,H70铜管,黄铜H70,***的品质,热诚的服务,黄铜H70价格合理,为你提供***质的产品,欢迎前来订购!
H70普通黄铜
材料名称：普通黄铜带材（1／4硬，≥0．3mm）
牌号：H70
标准：GB／T 2059－2000
●特性及适用范围：
H70有极为良好的塑性（是黄铜中***者）和较高的强度，可切削加工性能好，易焊接，H70普通黄铜对一般腐蚀非常安定，但易产生腐蚀开裂。
●化学成份：
铜Cu ：68．5～71．5
锌Zn：余量
铅Pb：≤0．03
磷P：≤0．01
铁Fe：≤0．10
锑Sb ：≤0．005
铋Bi：≤0．002
注：≤0．3（杂质）。
各国黄铜牌号及标准对照表
新欧洲标准化学成分对照表2003年1月1日起，欧盟对进口铜制品要求：
∙所有翻沙产品：
规格A (MS60) Cu (铜) Pb(铅) Zn(锌) Al(铝) Fe（铁）Ni(镍)
CuZn39Pb1Al-B 59.0-60.5 1.2-1.7 余量0.4-0.65 0.05-0.2 <0.2
Sn(锡) Mn（锰）Si（硅）As(砷) 另外（每样）另外（总和）
<0.3 <0.05 <0.02 <0.02 <0.02 <0.25
∙所有红冲产品：
规格B(MS58-1) Cu (铜) Pb(铅) Zn(锌) Al(铝) Fe（铁）Ni(镍)
CuZn40Pb2 57.0-59.0 <2.2 余量<0.1 <0.3 <0.2
Sn(锡) Mn（锰）Si（硅）As(砷) 另外（每样）另外（总和）
<0.3 <0.1 <0.02 <0.02 <0.02 <0.25
标准号：DIN7660-83
标准号：GB5232-85
美国标准化学成分对照表
日本标准化学成分对照表
英国标准化学成分对照表
国际标准化组织标准化学成分对照表。
1.牌号H68 商品材质[C2620] ：67.0-70.0 、0.1 、0.03 、0.5 、余量0.3 H65[C2680] ：63.5-68.0 、0.1 、0.03 、0.5 、余量0.3H62 ：60.5-63.5 、0.15 、0.08 、0.5 、余量、0.5 +C2600黄铜2.品名C2600黄铜材料名称：普通黄铜材(半硬,≥0.3mm)牌号：H70标准：GB/T 2059-2000黄铜可分为铸造和压力加工两类产品。
常用加工黄铜的化学成分.它是由铜和锌组成的合金。
当含锌量小于39% 时，锌能溶于铜内形成单相a ，称单相黄铜，塑性好，适于冷热加压加工。
当含锌量大于39% 时，有 a 单相还有以铜锌为基的 b 固溶体，称双相黄铜，b 使塑性小而抗拉强度上升，只适于热压力加工若继续增加锌的质量分数，则抗拉强度下降，无使用价值代号用“ H +数字”表示，H 表示黄铜，数字表示铜的质量分数。
如H68 表示含铜量为68% ，含锌量为32% ，的黄铜，铸造黄铜则在代号前“ Z ”字，如ZH62 如Zcuzn38 表示含锌量为38% ，余量为铜的铸造黄铜。
H90 、H80 单相，金黄色，故有金色共称之，称为镀层，装饰品，奖章等。
H68 、H59 属于双相黄铜，广泛用于电器上的结构件，如螺栓，螺母，垫圈、弹簧等。
一般情况下，冷变形加工用单相黄铜热变形加工用双相黄铜。
黄铜型号知识发布时间：2012-8-25 0:09:34 浏览次数：132 作者：来源：一、H62黄铜H62黄铜表示平均含铜量为62%的普通黄铜,在普通黄铜的基础上加入其它元素的铜合金称特殊黄铜,仍以H表示,后面会跟其它添加元素的化学符号和平均成份,如H62为含铜量为60.5%～63.5%,余量为锌含量;而HAl59-3-2则表示其铜含量57%～60%,铝含量为2.5%～3.5%,镍含量为2%～3%, 其余为锌含量.黄铜分为普通黄铜,特殊黄铜及铸造黄铜三种,铸造黄铜以ZCu开头后面跟其它元素的符号及其平均含量.特性：普通黄铜，有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。
上海钢研-张工：158–O185–9914
H70是一种用于热交换器，造纸用管，机械，电子零件的工业黄铜，基于GB/T 2059-2000标准。
H70黄铜有极为良好的塑性(是黄铜中最佳者)和较高的强度,可切削加工性能好，易焊接，对一般腐蚀非常安定,但易产生腐蚀开裂。
化学成分
●化学成份：
铜 Cu ：68.5～71.5
锌 Zn：余量
铅 Pb：≤0.03
磷 P：≤0.01
铁 Fe：≤0.10
锑 Sb ：≤0.005
铋 Bi：≤0.005
注：≤0.3(杂质)
力学性能
●力学性能：
抗拉强度σb (MPa)：≥290
伸长率δ10 (%)：≥40
注：带材的室温拉伸力学性能
试样尺寸：厚度≥0.3
如果您对我公司的产品感兴趣,请在线提交您的需求或者致电我公司销售部了解详情。
资料解析：林工/①③⑥-0①⑦④-⑨⑨①⑤产品名称：锰黄铜产品牌号：HMn55-3-1执行标准：GB/T 5231-2012一、主要性能HMn55-3-1强度、硬度高，塑性低，只能热态下进行压力加工；在大气、海水和过热蒸气中的耐蚀性比一般黄铜好,但有腐蚀破裂倾向。
二、化学成分铜Cu：53-58锌Zn：余量锰Mn：3.0-4.0镍Ni：0.5铁Fe：：0.5-1.5铅Pb：0.5杂质：1.5三、力学性能密度g/cm³：8.5热加工温度：680-730℃退火温度：600-650℃交货状态及性能1、铜棒以（Y）状态，直径≤75mm棒材，抗拉强度Rm/Mpa（≥490）断后伸长率%（≥17）。
2、铜板以（R）状态，厚度4-15mm，抗拉强度Rm/Mpa（≥490）断后伸长率%（≥15）。
四、应用举例用于耐腐蚀条件下工作的重要零件和弱电流工业用零件。
六、国内常用黄铜牌号黄铜：H96 H90 H85 H80 H70 H68 H65 H63 H62 H59镍黄铜：HNi65-5 HNi56-3铅黄铜：HPb89-2 HPb66-0.5 HPb63-3 HPb63-0.1 HPb62-0.8 HPb62-3 HPb62-2 HPb61-1 HPb60-2 HPb59-3 HPb59-1加砷黄铜：HAl77-2 HSn70-1 H85A H70A H68A锡黄铜：HSn90-1 HSn70-1 HSn62-1 HSn60-1铝黄铜：HAl67-2.5 HAl61-4-3-1 HAl60-1-1 HAl59-3-2 HAl66-6-3-2锰黄铜：HMn62-3-3-7 HMn58-2 HMn57-3-1 HMn55-3-1铁黄铜：HFe59-1-1 HFe58-1-1硅黄铜：HSi80-3。
