金属热处理综合实验报告

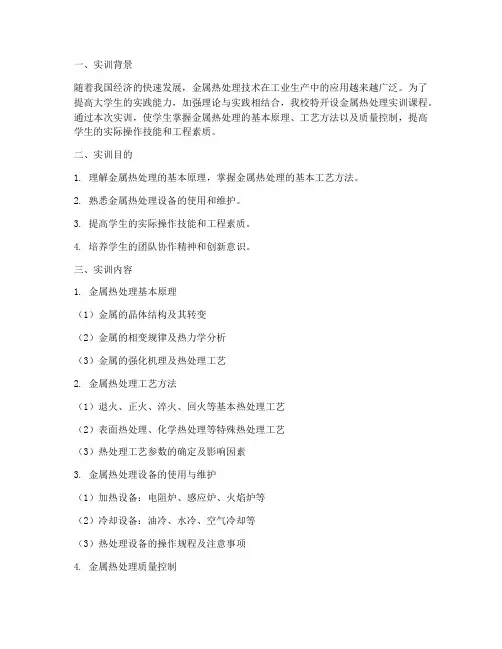

一、实训背景随着我国经济的快速发展，金属热处理技术在工业生产中的应用越来越广泛。

为了提高大学生的实践能力，加强理论与实践相结合，我校特开设金属热处理实训课程。

通过本次实训，使学生掌握金属热处理的基本原理、工艺方法以及质量控制，提高学生的实际操作技能和工程素质。

二、实训目的1. 理解金属热处理的基本原理，掌握金属热处理的基本工艺方法。

2. 熟悉金属热处理设备的使用和维护。

3. 提高学生的实际操作技能和工程素质。

4. 培养学生的团队协作精神和创新意识。

三、实训内容1. 金属热处理基本原理（1）金属的晶体结构及其转变（2）金属的相变规律及热力学分析（3）金属的强化机理及热处理工艺2. 金属热处理工艺方法（1）退火、正火、淬火、回火等基本热处理工艺（2）表面热处理、化学热处理等特殊热处理工艺（3）热处理工艺参数的确定及影响因素3. 金属热处理设备的使用与维护（1）加热设备：电阻炉、感应炉、火焰炉等（2）冷却设备：油冷、水冷、空气冷却等（3）热处理设备的操作规程及注意事项4. 金属热处理质量控制（1）热处理工艺参数的监控（2）热处理过程的质量检测（3）热处理产品性能的检验四、实训过程1. 理论学习首先，教师对金属热处理的基本原理、工艺方法以及质量控制进行了详细的讲解，使学生掌握了金属热处理的基本知识。

2. 实验操作（1）加热设备操作：学生熟悉电阻炉、感应炉、火焰炉等加热设备的使用方法，并掌握其操作规程。

（2）冷却设备操作：学生熟悉油冷、水冷、空气冷却等冷却设备的使用方法，并掌握其操作规程。

（3）热处理工艺操作：学生在教师的指导下，进行退火、正火、淬火、回火等基本热处理工艺的操作。

（4）特殊热处理工艺操作：学生在教师的指导下，进行表面热处理、化学热处理等特殊热处理工艺的操作。

3. 质量控制学生在实训过程中，严格按照热处理工艺参数进行操作，并监控热处理过程的质量。

同时，对热处理产品进行性能检验，确保产品质量。

第1篇一、实验目的1. 熟悉和掌握热处理设备的基本原理和操作方法。

2. 了解不同热处理工艺对材料性能的影响。

3. 通过实验，验证热处理工艺在实际应用中的效果。

二、实验仪器与材料1. 实验仪器：箱式电炉、洛氏硬度计、金相显微镜、抛光机、冷却液等。

2. 实验材料：30钢、T10钢、砂轮（砂纸）。

三、实验原理热处理是通过加热、保温和冷却的方法，使金属和合金内部组织结构发生变化，以获得工件使用性能所要求的组织结构。

热处理工艺包括退火、正火、淬火和回火等。

四、实验内容1. 金相的制备- 将一小块金属材料用金相砂纸磨光后进行抛光，去除磨面由细磨所留下的细微磨痕及表面变形层，使磨面成为无划痕的光滑镜面。

- 然后用侵蚀剂进行腐蚀，以使组织被显示出来，这样就得到了一块金相样品。

2. 钢的热处理- 淬火- 将试样放入箱式电炉中，T10钢在770℃左右，30钢在860℃左右分别均匀加热15分钟。

- 然后迅速在水中冷却，并不断搅拌。

- 将淬火后的试样用砂轮磨平，并测出硬度值（HRC）。

- 正火- 将试样加热到Ac3（亚共析钢）或Ac1（过共析钢）以上30～50℃，保温适当时间后，在自由流动的空气中冷却。

3. 硬度测试- 使用洛氏硬度计对淬火和正火后的试样进行硬度测试。

4. 金相组织观察- 使用金相显微镜观察淬火和正火后的试样金相组织。

五、实验结果与分析1. 淬火- 淬火后的试样硬度值（HRC）明显提高，表明淬火工艺能够显著提高钢的硬度。

- 金相组织观察发现，淬火后的试样组织为马氏体及一定数量的残余奥氏体。

2. 正火- 正火后的试样硬度值（HRC）较淬火后的试样有所降低，但较原始试样硬度有所提高。

- 金相组织观察发现，正火后的试样组织为珠光体。

六、实验结论1. 淬火工艺能够显著提高钢的硬度，提高其耐磨性、疲劳强度等性能。

2. 正火工艺能够提高钢的硬度，降低其韧性，改善其切削加工性能。

3. 通过金相组织观察，可以了解热处理工艺对钢组织的影响。

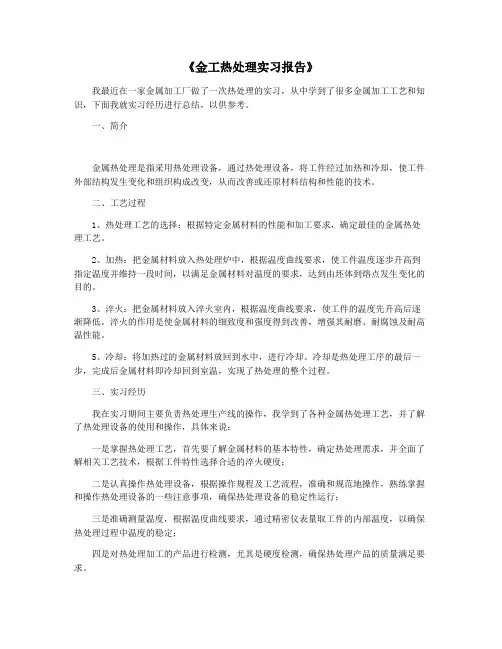

《金工热处理实习报告》我最近在一家金属加工厂做了一次热处理的实习，从中学到了很多金属加工工艺和知识，下面我就实习经历进行总结，以供参考。

一、简介金属热处理是指采用热处理设备，通过热处理设备，将工件经过加热和冷却，使工件外部结构发生变化和组织构成改变，从而改善或还原材料结构和性能的技术。

二、工艺过程1、热处理工艺的选择：根据特定金属材料的性能和加工要求，确定最佳的金属热处理工艺。

2、加热：把金属材料放入热处理炉中，根据温度曲线要求，使工件温度逐步升高到指定温度并维持一段时间，以满足金属材料对温度的要求，达到由坯体到熔点发生变化的目的。

3、淬火：把金属材料放入淬火室内，根据温度曲线要求，使工件的温度先升高后逐渐降低。

淬火的作用是使金属材料的细致度和强度得到改善，增强其耐磨、耐腐蚀及耐高温性能。

5、冷却：将加热过的金属材料放回到水中，进行冷却。

冷却是热处理工序的最后一步，完成后金属材料即冷却回到室温，实现了热处理的整个过程。

三、实习经历我在实习期间主要负责热处理生产线的操作，我学到了各种金属热处理工艺，并了解了热处理设备的使用和操作，具体来说：一是掌握热处理工艺，首先要了解金属材料的基本特性，确定热处理需求，并全面了解相关工艺技术，根据工件特性选择合适的淬火硬度；二是认真操作热处理设备，根据操作规程及工艺流程，准确和规范地操作，熟练掌握和操作热处理设备的一些注意事项，确保热处理设备的稳定性运行；三是准确测量温度，根据温度曲线要求，通过精密仪表量取工件的内部温度，以确保热处理过程中温度的稳定；四是对热处理加工的产品进行检测，尤其是硬度检测，确保热处理产品的质量满足要求。

四、实习心得通过这次实习，我加深了对金属热处理工艺的认识，学会了操作热处理设备，真正了解到了热处理实际的过程，使我从简单的认识上能加深对金属热处理工艺的认识，从而为今后工作发展创造更好的条件。

热处理实验报告一、实验目的本次热处理实验的目的是通过对金属材料进行不同的热处理工艺，观察和分析其组织和性能的变化，深入理解热处理对金属材料性能的影响规律，为实际生产中的材料选择和工艺优化提供实验依据。

二、实验材料与设备（一）实验材料本次实验选用了 45 钢作为研究对象，其化学成分如下：碳（C）含量约为 042% 050%，硅（Si）含量约为 017% 037%，锰（Mn）含量约为 050% 080%，磷（P）和硫（S）的含量均小于 0035%。

（二）实验设备1、箱式电阻炉：用于加热金属材料，可控制加热温度和保温时间。

2、硬度计：用于测量金属材料的硬度，本次实验采用洛氏硬度计。

3、金相显微镜：用于观察金属材料的金相组织。

三、实验过程（一）淬火处理1、将45 钢试样放入箱式电阻炉中，加热至840℃，保温20 分钟。

2、迅速取出试样，放入水中进行淬火冷却。

（二）回火处理1、对淬火后的试样进行回火处理，回火温度分别为 200℃、400℃和 600℃，保温 60 分钟。

2、出炉空冷至室温。

四、实验结果与分析（一）硬度测试结果1、淬火处理后，试样的硬度显著提高，洛氏硬度值达到 58 62 HRC。

2、随着回火温度的升高，试样的硬度逐渐降低。

200℃回火后，硬度约为 50 55 HRC；400℃回火后，硬度约为 40 45 HRC；600℃回火后，硬度约为 25 30 HRC。

（二）金相组织观察结果1、淬火处理后，金相组织为马氏体，呈针状分布。

2、 200℃回火后，组织为回火马氏体，马氏体针变细，同时有少量碳化物析出。

3、 400℃回火后，组织为回火托氏体，由铁素体和细小的粒状渗碳体组成。

4、 600℃回火后，组织为回火索氏体，由等轴状的铁素体和颗粒状的渗碳体组成。

（三）性能变化分析1、淬火处理能够显著提高材料的硬度，这是因为快速冷却使奥氏体转变为马氏体，马氏体具有高硬度和高强度的特点。

2、回火处理能够降低材料的硬度，提高韧性。

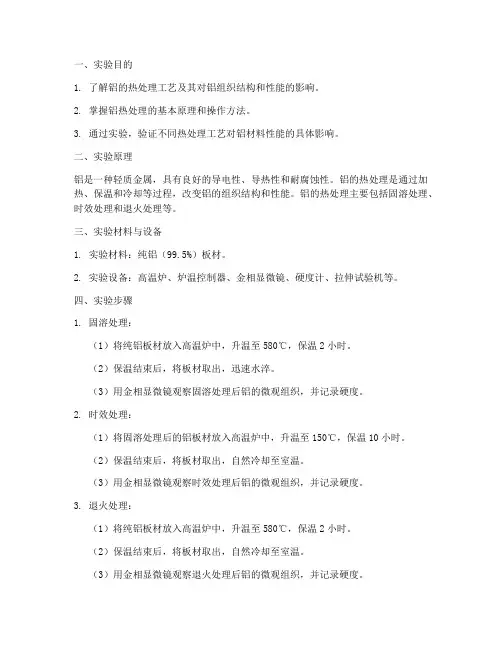

一、实验目的1. 了解铝的热处理工艺及其对铝组织结构和性能的影响。

2. 掌握铝热处理的基本原理和操作方法。

3. 通过实验，验证不同热处理工艺对铝材料性能的具体影响。

二、实验原理铝是一种轻质金属，具有良好的导电性、导热性和耐腐蚀性。

铝的热处理是通过加热、保温和冷却等过程，改变铝的组织结构和性能。

铝的热处理主要包括固溶处理、时效处理和退火处理等。

三、实验材料与设备1. 实验材料：纯铝（99.5%）板材。

2. 实验设备：高温炉、炉温控制器、金相显微镜、硬度计、拉伸试验机等。

四、实验步骤1. 固溶处理：（1）将纯铝板材放入高温炉中，升温至580℃，保温2小时。

（2）保温结束后，将板材取出，迅速水淬。

（3）用金相显微镜观察固溶处理后铝的微观组织，并记录硬度。

2. 时效处理：（1）将固溶处理后的铝板材放入高温炉中，升温至150℃，保温10小时。

（2）保温结束后，将板材取出，自然冷却至室温。

（3）用金相显微镜观察时效处理后铝的微观组织，并记录硬度。

3. 退火处理：（1）将纯铝板材放入高温炉中，升温至580℃，保温2小时。

（2）保温结束后，将板材取出，自然冷却至室温。

（3）用金相显微镜观察退火处理后铝的微观组织，并记录硬度。

五、实验结果与分析1. 固溶处理：（1）微观组织：固溶处理后，铝的晶粒尺寸增大，位错密度降低。

（2）硬度：固溶处理后，铝的硬度有所提高。

2. 时效处理：（1）微观组织：时效处理后，铝的晶粒尺寸减小，析出相增多。

（2）硬度：时效处理后，铝的硬度显著提高。

3. 退火处理：（1）微观组织：退火处理后，铝的晶粒尺寸减小，位错密度降低。

（2）硬度：退火处理后，铝的硬度有所降低。

六、实验结论1. 铝的热处理工艺对其组织结构和性能有显著影响。

2. 固溶处理可以增加铝的晶粒尺寸和硬度。

3. 时效处理可以减小铝的晶粒尺寸，提高其硬度。

4. 退火处理可以降低铝的硬度，改善其加工性能。

七、实验注意事项1. 在实验过程中，要严格按照操作规程进行操作，确保实验安全。

金属的热处理实验报告金属的热处理实验报告引言：金属的热处理是一种通过改变金属的组织结构和性能来达到特定目的的工艺。

本实验旨在通过对不同金属材料进行热处理实验，观察和分析其组织结构和性能的变化，以及热处理对金属材料性能的影响。

实验一：淬火处理1. 实验目的：通过淬火处理不同金属材料，观察其组织结构和性能的变化，了解淬火对金属材料的影响。

2. 实验步骤：选取不同金属材料样品（如低碳钢、高碳钢、铝合金等），经过适当的加热处理后，迅速浸入冷却介质中进行淬火处理。

3. 实验结果与讨论：淬火处理后，不同金属材料的组织结构和性能发生了明显的变化。

低碳钢经过淬火处理后，其组织结构变为马氏体，硬度显著提高；高碳钢则形成了马氏体和残余奥氏体的组织结构，硬度更高；铝合金经过淬火处理后，晶粒尺寸变小，强度和硬度也有所提高。

实验二：回火处理1. 实验目的：通过回火处理不同金属材料，观察其组织结构和性能的变化，了解回火对金属材料的影响。

2. 实验步骤：将经过淬火处理的金属材料样品，经过适当的加热处理后，以较低的温度保温一段时间后冷却。

3. 实验结果与讨论：回火处理后，金属材料的组织结构和性能发生了变化。

低碳钢经过回火处理后，马氏体转变为较柔软的珠光体，硬度降低，但韧性增加；高碳钢经过回火处理后，马氏体转变为韧性较好的珠光体和残余奥氏体，硬度略有下降，但韧性明显提高；铝合金经过回火处理后，晶粒尺寸进一步增大，强度和硬度有所下降。

实验三：退火处理1. 实验目的：通过退火处理不同金属材料，观察其组织结构和性能的变化，了解退火对金属材料的影响。

2. 实验步骤：将不同金属材料样品加热至适当温度，保温一段时间后缓慢冷却。

3. 实验结果与讨论：退火处理后，金属材料的组织结构和性能发生了显著变化。

低碳钢经过退火处理后，珠光体晶粒尺寸进一步增大，硬度降低，但韧性明显提高；高碳钢经过退火处理后，珠光体和残余奥氏体的晶粒尺寸增大，硬度进一步降低，但韧性进一步提高；铝合金经过退火处理后，晶粒尺寸再次增大，强度和硬度进一步下降。

热处理实验报告[5篇范文]第一篇：热处理实验报告篇一:钢得热处理实验报告钢得热处理实验报告一、实验目得 1、了解热处理对材料性能得影响2、了解在相同得热处理状态下材料成分对材料性能得影响3、了解用显微镜观察金相得制样过程二、仪器材料箱式电炉(sx2—4-１0、sx—４-1０）、硬度测试仪(hr—150a）、30 钢、t10 钢、砂轮（砂纸)三、实验过程１）、金相得制备将一小块金属材料用金相砂纸磨光后进行抛光,去除金相磨面由细磨所留下得细微磨痕及表面变形层,使磨面成为无划痕得光滑镜面,然后用侵蚀剂进行腐蚀，以使组织被显示出来，这样就得到了一块金相样品。

2)、钢得热处理淬火与正火钢得淬火：淬火就就是将钢加热到相变温度以上，保温后放入各种不同得冷却介质中(v 冷应大于ｖ临）,以获得马氏体组织。

钢经淬火后得组织由马氏体及一定数量得残余奥氏体所组成。

步骤为:加热前先对试样进行硬度测定(为便于比较，一律用洛氏硬度测定)；再将试样放入箱式电炉中,t10 钢在７70℃左右,30 钢在８60℃左右分别均匀加热15 分钟;然后迅速在水中冷却,并不断搅拌.将淬火后得试样用砂轮磨平，并测出硬度值(hrc)填入表 1 中。

钢得正火:钢加热到ac３（亚共析钢）或ａc1(过共析钢）以上３0~５0℃以上,保温适当时间后,在自由流动得空气中冷却得热处理工艺。

步骤为:加热前先对试样进行硬度测定（为便于比较,一律用洛氏硬度测定）。

再将试样放入箱式电炉中,ｔ10 钢在770℃左右，30 钢在860℃左右分别均匀加热 15 分钟,后在空气中缓慢冷却。

将正火后得试样用砂轮磨平，并测出硬度值(hｒｃ)填入表 2 中。

四、结果及讨论1、为什么淬火处理后得硬度值比正火处理后得高？答:因为淬火冷却速度比正火冷却速度快,由过冷奥氏体得连续冷却转变图像可知淬火后得到得就是马氏体组织,而正火后得到得组织主要就是珠光体.马氏体比珠光体晶粒度细晶界面多，使得晶体得位错滑移阻力增大，从而硬度提高。

一、实验目的1. 了解热处理的基本原理和工艺方法。

2. 掌握热处理设备的使用方法及操作规范。

3. 通过实验，观察和分析不同热处理工艺对金属材料性能的影响。

4. 培养学生独立分析和解决问题的能力。

二、实验原理热处理是将金属材料加热到一定温度，保持一段时间，然后以适当的速度冷却，使其内部组织结构发生变化，从而改变其性能的一种金属加工方法。

热处理工艺主要包括退火、正火、淬火和回火。

1. 退火：将金属材料加热到一定温度，保温一段时间后，以缓慢的速度冷却。

退火的目的在于消除金属内部的应力，改善金属的力学性能和工艺性能。

2. 正火：将金属材料加热到一定温度，保温一段时间后，在空气中冷却。

正火的目的在于提高金属的硬度和强度，降低其韧性。

3. 淬火：将金属材料加热到一定温度，保温一段时间后，迅速冷却。

淬火的目的在于提高金属的硬度和耐磨性。

4. 回火：将淬火后的金属材料加热到一定温度，保温一段时间后，以适当的速度冷却。

回火的目的在于降低金属的硬度和脆性，提高其韧性和塑性。

三、实验仪器与材料1. 实验仪器：箱式电阻炉、高温计、硬度计、金相显微镜、切割机、抛光机、侵蚀剂等。

2. 实验材料：45号钢、T8钢、T10钢等。

四、实验过程1. 实验一：45号钢退火（1）将45号钢试样加热到800℃，保温1小时。

（2）将试样从炉中取出，放入水中冷却。

（3）将退火后的试样进行硬度测试和金相观察。

2. 实验二：T8钢正火（1）将T8钢试样加热到860℃，保温1小时。

（2）将试样从炉中取出，在空气中冷却。

（3）将正火后的试样进行硬度测试和金相观察。

3. 实验三：T10钢淬火（1）将T10钢试样加热到770℃，保温1小时。

（2）将试样从炉中取出，迅速浸入水中冷却。

（3）将淬火后的试样进行硬度测试和金相观察。

4. 实验四：T10钢回火（1）将淬火后的T10钢试样加热到150℃，保温1小时。

（2）将试样从炉中取出，在空气中冷却。

（3）将回火后的试样进行硬度测试和金相观察。

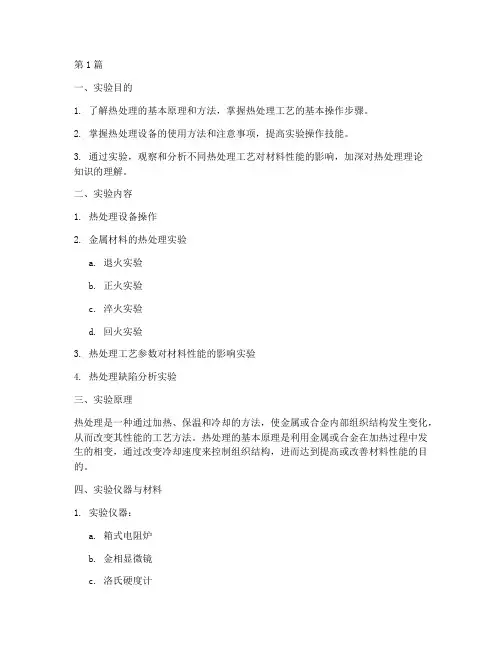

第1篇一、实验目的1. 了解热处理的基本原理和方法，掌握热处理工艺的基本操作步骤。

2. 掌握热处理设备的使用方法和注意事项，提高实验操作技能。

3. 通过实验，观察和分析不同热处理工艺对材料性能的影响，加深对热处理理论知识的理解。

二、实验内容1. 热处理设备操作2. 金属材料的热处理实验a. 退火实验b. 正火实验c. 淬火实验d. 回火实验3. 热处理工艺参数对材料性能的影响实验4. 热处理缺陷分析实验三、实验原理热处理是一种通过加热、保温和冷却的方法，使金属或合金内部组织结构发生变化，从而改变其性能的工艺方法。

热处理的基本原理是利用金属或合金在加热过程中发生的相变，通过改变冷却速度来控制组织结构，进而达到提高或改善材料性能的目的。

四、实验仪器与材料1. 实验仪器：a. 箱式电阻炉b. 金相显微镜c. 洛氏硬度计d. 退火炉e. 正火炉f. 淬火炉g. 回火炉h. 磨砂纸i. 水浴锅2. 实验材料：a. 退火实验：低碳钢、中碳钢、高碳钢b. 正火实验：低碳钢、中碳钢、高碳钢c. 淬火实验：低碳钢、中碳钢、高碳钢d. 回火实验：低碳钢、中碳钢、高碳钢五、实验步骤1. 热处理设备操作a. 熟悉设备结构，了解设备的工作原理。

b. 按照操作规程，启动设备，观察设备运行情况。

c. 根据实验要求，调整设备参数，如加热温度、保温时间、冷却速度等。

2. 金属材料的热处理实验a. 退火实验：1）将试样放入退火炉，加热至指定温度，保温一段时间。

2）将试样缓慢冷却至室温。

3）用金相显微镜观察试样组织变化。

4）用洛氏硬度计测定试样硬度。

b. 正火实验：1）将试样放入正火炉，加热至指定温度，保温一段时间。

2）将试样在空气中冷却至室温。

3）用金相显微镜观察试样组织变化。

4）用洛氏硬度计测定试样硬度。

c. 淬火实验：1）将试样放入淬火炉，加热至指定温度，保温一段时间。

2）将试样迅速放入冷却介质中冷却。

3）用金相显微镜观察试样组织变化。

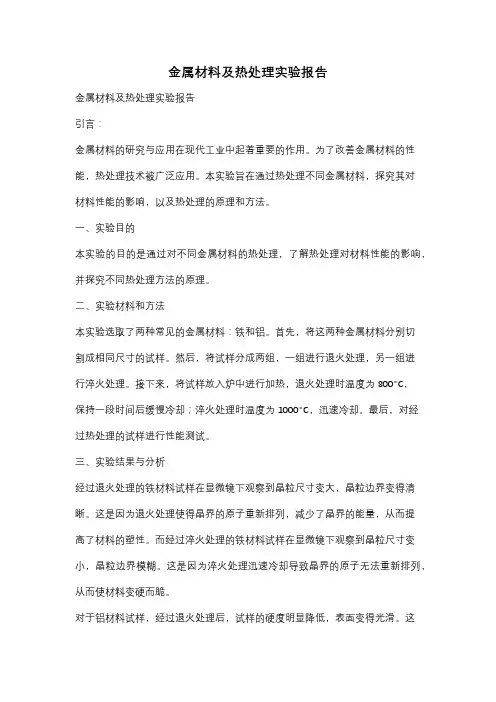

金属材料及热处理实验报告金属材料及热处理实验报告引言：金属材料的研究与应用在现代工业中起着重要的作用。

为了改善金属材料的性能，热处理技术被广泛应用。

本实验旨在通过热处理不同金属材料，探究其对材料性能的影响，以及热处理的原理和方法。

一、实验目的本实验的目的是通过对不同金属材料的热处理，了解热处理对材料性能的影响，并探究不同热处理方法的原理。

二、实验材料和方法本实验选取了两种常见的金属材料：铁和铝。

首先，将这两种金属材料分别切割成相同尺寸的试样。

然后，将试样分成两组，一组进行退火处理，另一组进行淬火处理。

接下来，将试样放入炉中进行加热，退火处理时温度为800°C，保持一段时间后缓慢冷却；淬火处理时温度为1000°C，迅速冷却。

最后，对经过热处理的试样进行性能测试。

三、实验结果与分析经过退火处理的铁材料试样在显微镜下观察到晶粒尺寸变大，晶粒边界变得清晰。

这是因为退火处理使得晶界的原子重新排列，减少了晶界的能量，从而提高了材料的塑性。

而经过淬火处理的铁材料试样在显微镜下观察到晶粒尺寸变小，晶粒边界模糊。

这是因为淬火处理迅速冷却导致晶界的原子无法重新排列，从而使材料变硬而脆。

对于铝材料试样，经过退火处理后，试样的硬度明显降低，表面变得光滑。

这是因为退火处理使得晶粒尺寸增大，晶界的能量减少，从而提高了材料的塑性。

而经过淬火处理后，铝材料试样的硬度增加，表面变得粗糙。

这是因为淬火处理迅速冷却导致晶界的原子无法重新排列，从而使材料变硬而脆。

四、实验结论通过本实验，我们得出了以下结论：1. 热处理对金属材料的性能有明显影响，不同的热处理方法会导致材料的不同性能。

2. 退火处理可以使金属材料的硬度降低，提高其塑性。

3. 淬火处理可以使金属材料的硬度增加，但会降低其塑性。

五、实验心得通过本次实验，我对金属材料的热处理有了更深入的了解。

热处理是一种重要的工艺，可以通过改变材料的结构和性能来满足不同的工程需求。

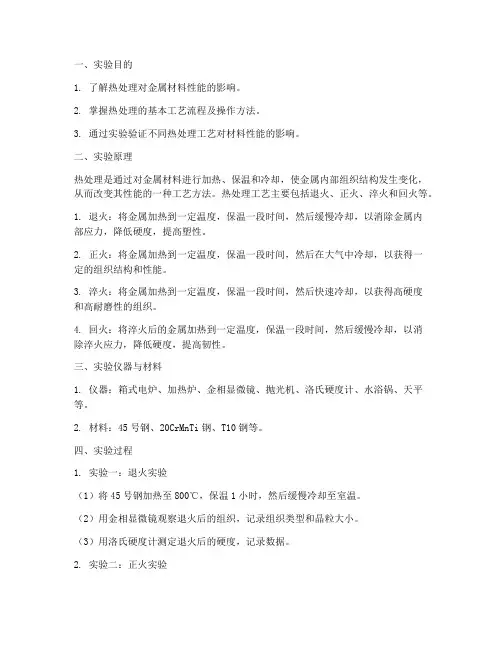

一、实验目的1. 了解热处理对金属材料性能的影响。

2. 掌握热处理的基本工艺流程及操作方法。

3. 通过实验验证不同热处理工艺对材料性能的影响。

二、实验原理热处理是通过对金属材料进行加热、保温和冷却，使金属内部组织结构发生变化，从而改变其性能的一种工艺方法。

热处理工艺主要包括退火、正火、淬火和回火等。

1. 退火：将金属加热到一定温度，保温一段时间，然后缓慢冷却，以消除金属内部应力，降低硬度，提高塑性。

2. 正火：将金属加热到一定温度，保温一段时间，然后在大气中冷却，以获得一定的组织结构和性能。

3. 淬火：将金属加热到一定温度，保温一段时间，然后快速冷却，以获得高硬度和高耐磨性的组织。

4. 回火：将淬火后的金属加热到一定温度，保温一段时间，然后缓慢冷却，以消除淬火应力，降低硬度，提高韧性。

三、实验仪器与材料1. 仪器：箱式电炉、加热炉、金相显微镜、抛光机、洛氏硬度计、水浴锅、天平等。

2. 材料：45号钢、20CrMnTi钢、T10钢等。

四、实验过程1. 实验一：退火实验（1）将45号钢加热至800℃，保温1小时，然后缓慢冷却至室温。

（2）用金相显微镜观察退火后的组织，记录组织类型和晶粒大小。

（3）用洛氏硬度计测定退火后的硬度，记录数据。

2. 实验二：正火实验（1）将20CrMnTi钢加热至900℃，保温1小时，然后在大气中冷却。

（2）用金相显微镜观察正火后的组织，记录组织类型和晶粒大小。

（3）用洛氏硬度计测定正火后的硬度，记录数据。

3. 实验三：淬火实验（1）将T10钢加热至850℃，保温1小时，然后迅速浸入水中冷却。

（2）用金相显微镜观察淬火后的组织，记录组织类型和晶粒大小。

（3）用洛氏硬度计测定淬火后的硬度，记录数据。

4. 实验四：回火实验（1）将淬火后的T10钢加热至200℃，保温1小时，然后缓慢冷却至室温。

（2）用金相显微镜观察回火后的组织，记录组织类型和晶粒大小。

（3）用洛氏硬度计测定回火后的硬度，记录数据。

一、实习背景随着我国经济的快速发展，金属材料在工业生产中扮演着越来越重要的角色。

热处理作为金属材料加工的重要工艺，对提高金属材料的性能、延长使用寿命具有重要作用。

为了更好地了解金属材料热处理工艺，提高自身的实践操作能力，我们选择了金属材料热处理实习作为实践课程。

二、实习目的1. 了解金属材料热处理的基本原理和工艺过程；2. 掌握热处理设备的使用方法及操作技能；3. 通过实际操作，提高对金属材料性能的认识；4. 培养团队合作精神和实践创新能力。

三、实习内容1. 热处理基础知识实习期间，我们学习了热处理的基本原理、热处理工艺参数、热处理方法及热处理设备的分类等知识。

通过学习，我们对热处理工艺有了初步的认识。

2. 热处理工艺操作实习期间，我们参观了热处理车间，了解了各种热处理设备的操作方法。

在师傅的指导下，我们亲自动手进行了以下热处理工艺操作：（1）退火：将金属材料加热到一定温度，保温一段时间后，缓慢冷却至室温。

通过退火，可以消除金属材料的内应力，提高其塑性和韧性。

（2）正火：将金属材料加热到一定温度，保温一段时间后，空冷或水冷。

正火可以细化晶粒，提高金属材料的强度和硬度。

（3）淬火：将金属材料加热到一定温度，保温一段时间后，迅速冷却。

淬火可以提高金属材料的硬度、耐磨性和强度。

（4）回火：将淬火后的金属材料加热到一定温度，保温一段时间后，缓慢冷却。

回火可以消除淬火应力，提高金属材料的韧性。

3. 热处理工艺分析在实习过程中，我们了解了不同金属材料的热处理工艺，分析了热处理对金属材料性能的影响。

通过对比实验，我们发现：（1）退火处理后的金属材料，其塑性和韧性得到了提高，但硬度有所降低。

（2）正火处理后的金属材料，其强度和硬度有所提高，但塑性和韧性有所降低。

（3）淬火处理后的金属材料，其硬度和耐磨性得到了显著提高，但塑性和韧性有所降低。

（4）回火处理后的金属材料，其硬度、耐磨性和强度得到了平衡，塑性和韧性有所提高。

热处理报告热处理报告1. 实验目的：本实验旨在通过对金属材料进行热处理，了解不同热处理工艺对材料性能的影响，并分析热处理的机理。

2. 实验方法：（1）材料准备：选择金属材料样品，如钢材、铁材等。

（2）热处理工艺：根据材料类型和要求，选择适当的工艺，如退火、淬火等。

（3）热处理工艺参数：根据热处理工艺要求，确定合适的温度、时间等参数。

（4）热处理操作：将材料样品放入热处理装置中，按照热处理工艺要求进行加热、冷却等操作。

（5）金相显微镜观察：对热处理后的样品进行金相显微镜观察，分析显微组织的变化。

（6）硬度测试：对热处理后的样品进行硬度测试，比较不同工艺条件下的硬度值。

（7）性能测试：对热处理后的样品进行性能测试，如拉伸试验、冲击试验等，比较不同工艺条件下的性能数据。

3. 实验结果与分析：根据金相显微镜观察结果，我们发现不同热处理工艺对样品的显微组织有不同的影响。

比如，在退火工艺下，结晶粒体积较大，晶粒形状较规则；而在淬火工艺下，结晶粒体积较小，晶粒形状较不规则。

这说明热处理工艺可以改变材料的晶粒结构，进而影响材料的性能。

从硬度测试结果来看，通常情况下，淬火工艺可以提高材料的硬度，而退火工艺会使材料变软。

这是因为淬火可以形成由高硬度的马氏体组成的组织结构，而退火可以通过晶粒长大和松弛应力来降低硬度。

从性能测试结果来看，不同热处理工艺对材料的性能有着显著的影响。

例如，在拉伸试验中，淬火工艺可以提高材料的强度和硬度，但降低其延展性；而退火工艺则可以提高材料的延展性，但降低其强度和硬度。

这表明热处理工艺的选择应根据具体需求来进行。

4. 实验结论：通过本实验，我们得出以下结论：（1）热处理工艺可以显著改变金属材料的显微组织和性能。

（2）不同热处理工艺对材料的影响具有针对性，应根据具体需求来选择适当的工艺。

（3）热处理工艺的参数（如温度、时间等）对材料性能的影响也很大，需要进行优化和调整。

5. 实验总结与改进：本实验通过对金属材料的热处理，深入了解了热处理工艺对材料性能的影响，并对热处理的机理有了一定的了解。

钢热处理综合实验报告一、实验目的1、了解钢在不同热处理条件下的组织和性能变化规律。

2、掌握钢的退火、正火、淬火、回火等热处理工艺的操作方法。

3、学会使用硬度计测量钢的硬度，并分析硬度变化与热处理工艺的关系。

二、实验原理钢的热处理是通过加热、保温和冷却的方法，改变钢的组织结构，从而获得所需性能的工艺。

钢在加热和冷却过程中会发生相变，如奥氏体化、珠光体转变、马氏体转变等。

不同的热处理工艺会导致钢的组织和性能发生不同的变化。

退火是将钢加热到一定温度，保温一段时间后缓慢冷却，目的是降低硬度、改善切削加工性能、消除内应力等。

正火是将钢加热到奥氏体化温度后，在空气中冷却，其冷却速度比退火快，得到的组织比退火细，强度和硬度也较高。

淬火是将钢加热到奥氏体化温度后，快速冷却，得到马氏体组织，从而提高钢的硬度和强度。

回火是将淬火后的钢加热到一定温度，保温一段时间后冷却，目的是降低淬火钢的脆性，提高韧性和塑性。

三、实验材料与设备1、实验材料45 钢试样若干。

砂纸、抛光膏等。

2、实验设备箱式电阻炉。

硬度计（洛氏硬度计、布氏硬度计）。

金相显微镜。

冷却水槽。

四、实验步骤1、退火处理取一组 45 钢试样，放入箱式电阻炉中，加热至 850℃，保温 2 小时。

关闭电阻炉电源，随炉冷却至 500℃以下，然后取出试样在空气中冷却至室温。

2、正火处理取另一组 45 钢试样，放入箱式电阻炉中，加热至 850℃，保温 2小时。

取出试样在空气中冷却至室温。

3、淬火处理再取一组 45 钢试样，放入箱式电阻炉中，加热至 850℃，保温 2小时。

迅速将试样放入冷却水槽中冷却至室温。

4、回火处理取淬火后的试样，分别放入箱式电阻炉中，加热至200℃、400℃、600℃，保温 2 小时，然后取出在空气中冷却至室温。

5、硬度测试用洛氏硬度计分别测量退火、正火、淬火及不同温度回火处理后的试样硬度，每个试样测量 3 个点，取平均值。

6、金相组织观察将处理后的试样进行打磨、抛光，然后用腐蚀剂腐蚀，在金相显微镜下观察组织。

实验名称：20号钢热处理组织和硬度综合实验一．实验目的（1）了解并掌握20号钢的热处理工艺、。

（2）掌握20号钢正火的步骤、规范以及硬度的变化。

（3）学会观察20号钢正火后的显微组织结构，分析其性能变化的原因。

（4）学会解决实验过程中的问题，探索最佳20号钢热处理工艺。

二．简述4种基本热处理工艺（退火、正火、淬火及回火）方法及钢热处理后的显微组织特征金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺方法。

钢铁整体热处理大致有退火、正火、淬火和回火四种基本工艺。

退火：将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却(冷却速度最慢)，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。

正火：将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。

淬火：将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。

淬火后钢件变硬，但同时变脆。

回火：为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。

退火、正火、淬火、回火是整体热处理中的“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。

三．简述洛氏硬度测定的基本原理及应用范围洛式硬度（HR-）是以压痕塑性变形深度来确定硬度值指标。

以0.002毫米作为一个硬度单位。

当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59或3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，有HRA,HRB,HRC三种硬度。

HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

金属热处理实验报告金属热处理实验报告引言：金属热处理是一种通过改变金属的晶体结构和性质来改善其机械性能的方法。

在本次实验中，我们选择了常见的金属材料进行了热处理实验，旨在探究不同热处理工艺对金属性能的影响，并分析其原因。

实验材料与方法：材料：我们选取了碳钢和铝合金作为实验材料，这两种材料在工业中应用广泛。

方法：我们采用了两种热处理工艺，即退火和淬火。

具体操作如下：1. 碳钢的退火处理：将碳钢样品置于高温炉中，加热至800°C，并保持一定时间后，缓慢冷却至室温。

2. 碳钢的淬火处理：将碳钢样品加热至800°C，然后迅速浸入冷却介质中（例如水或油），使其迅速冷却。

3. 铝合金的退火处理：将铝合金样品置于高温炉中，加热至500°C，并保持一定时间后，缓慢冷却至室温。

4. 铝合金的淬火处理：将铝合金样品加热至500°C，然后迅速浸入冷却介质中，使其迅速冷却。

实验结果与讨论：1. 碳钢的热处理结果：经过退火处理后，碳钢的晶体结构发生了重组，晶粒尺寸变大，同时消除了内部应力。

这使得碳钢的韧性和可塑性增加，但硬度降低。

而经过淬火处理后，碳钢的晶体结构发生了变化，晶粒尺寸变小，且形成了马氏体。

这使得碳钢的硬度大幅提高，但韧性和可塑性降低。

2. 铝合金的热处理结果：退火处理使得铝合金晶粒尺寸变大，晶界得到清晰化，同时消除了内部应力。

这使得铝合金的韧性和可塑性增加，但硬度降低。

淬火处理使得铝合金晶粒尺寸变小，晶界得到固溶强化，这使得铝合金的硬度大幅提高，但韧性和可塑性降低。

结论：通过本次实验，我们得出了以下结论：1. 退火处理能够提高金属材料的韧性和可塑性，但降低硬度。

2. 淬火处理能够提高金属材料的硬度，但降低韧性和可塑性。

3. 不同金属材料对热处理的响应不同，需要根据具体材料的特性选择相应的热处理工艺。

实验的局限性与改进方向：1. 本次实验仅选取了碳钢和铝合金作为实验材料，未对其他金属材料进行研究。

金属材料及热处理综合性实验实验报告院部：姓名：学号：专业：班级：同组人员：成绩：教师签名：目录一、实验的目的和意义 ---------------------------------------------- 3二、实验材料及实验设备 ------------------------------------------- 3三、实验内容 ---------------------------------------------------------- 4四、实验步骤 ---------------------------------------------------------- 4五、实验结果分析与讨论 ------------------------------------------- 5六、实验结论 ---------------------------------------------------------- 8七、心得体会 ---------------------------------------------------------- 9八、参考文献 -------------------------------------------------------- 10一、实验的目的和意义运用所学的理论知识和实验技能以及现有的实验设备，通过自己设计实验方案、独立实验并得出实验结果，进一步深化课堂内容，加强对《金属材料及热处理》课程理论的系统认识，提高分析问题和解决问题的能力。

通过完成本实验，能够掌握金属材料及热处理实验相关设备，并达到以下学习目的：1、借助铁碳相图研究铁碳合金在平衡状态下的显微组织；2、理解含碳量对铁碳合金显微组织和力学性能的影响，分析成分、组织与性能之间的相互关系；3、熟悉热处理工艺中的“四把火”，能够进行碳钢热处理工艺的基本操作；4、研究加热温度、冷却速度和回火温度对碳钢性能的影响；5、熟练制备金相试样，观察热处理后钢的组织及其变化；6、了解常用硬度计的原理，掌握硬度计的使用方法。
