[碳钢的表面热处理标准实验报告]碳钢热处理实验报告

碳钢的热处理的实验报告碳钢的热处理实验报告引言碳钢是一种重要的结构材料，在工业领域中广泛应用。

热处理是改变碳钢组织和性能的有效方法之一。

本实验旨在通过热处理过程，了解碳钢的相变规律和性能变化，并探讨不同热处理工艺对碳钢性能的影响。

实验方法1. 实验材料：选取C45碳钢作为实验材料，其化学成分为0.45%碳、0.7%锰、0.4%硅、0.02%硫、0.035%磷、残余铁。

初始状态为退火状态。

2. 实验设备：炉子、测温仪、冷却介质等。

3. 实验步骤：a. 预热：将碳钢试样放入炉中，进行均匀加热，使试样达到所需温度。

b. 保温：将试样保持在所需温度下一定时间，使其达到热平衡。

c. 冷却：将试样迅速冷却至室温，可采用水淬、油淬等不同冷却介质。

d. 测量：对不同处理后的试样进行金相显微镜观察和硬度测试。

实验结果与讨论1. 相变规律观察：经过不同热处理工艺后，通过金相显微镜观察发现，碳钢的组织发生了明显变化。

在退火状态下，试样的组织为珠光体和铁素体的混合组织。

经过淬火处理后，试样的组织转变为马氏体。

而经过回火处理后，试样的组织由马氏体转变为珠光体和少量的渗碳体。

这些变化表明热处理工艺对碳钢的组织结构具有显著影响。

2. 硬度测试结果：通过硬度测试，可以评估不同热处理工艺对碳钢硬度的影响。

结果显示，经过淬火处理后，试样的硬度明显提高，达到最大值。

而经过回火处理后，试样的硬度有所降低，但仍高于退火状态。

这说明淬火处理可以显著提高碳钢的硬度，而回火处理则可使其硬度适度下降，同时提高韧性。

3. 性能变化分析：通过对实验结果的分析，可以得出以下结论：a. 淬火处理可以显著提高碳钢的硬度，但会降低其韧性。

适当的回火处理可以在保持一定硬度的同时，提高碳钢的韧性。

b. 不同热处理工艺对碳钢的组织结构有着明显的影响。

珠光体、铁素体、马氏体和渗碳体的相变规律决定了碳钢的性能特点。

c. 热处理工艺的选择应根据具体应用需求，平衡碳钢的硬度和韧性，以满足不同工程要求。

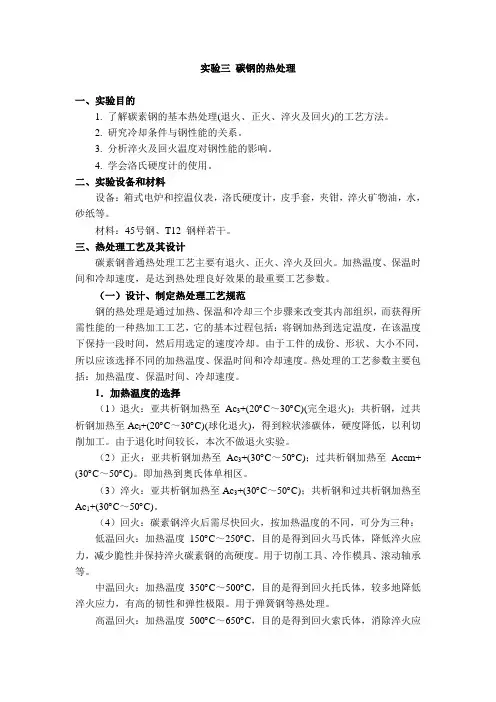

实验三碳钢的热处理一、实验目的1. 了解碳素钢的基本热处理(退火、正火、淬火及回火)的工艺方法。

2. 研究冷却条件与钢性能的关系。

3. 分析淬火及回火温度对钢性能的影响。

4. 学会洛氏硬度计的使用。

二、实验设备和材料设备：箱式电炉和控温仪表，洛氏硬度计，皮手套，夹钳，淬火矿物油，水，砂纸等。

材料：45号钢、T12 钢样若干。

三、热处理工艺及其设计碳素钢普通热处理工艺主要有退火、正火、淬火及回火。

加热温度、保温时间和冷却速度，是达到热处理良好效果的最重要工艺参数。

（一）设计、制定热处理工艺规范钢的热处理是通过加热、保温和冷却三个步骤来改变其内部组织，而获得所需性能的一种热加工工艺，它的基本过程包括：将钢加热到选定温度，在该温度下保持一段时间，然后用选定的速度冷却。

由于工件的成份、形状、大小不同，所以应该选择不同的加热温度、保温时间和冷却速度。

热处理的工艺参数主要包括：加热温度、保温时间、冷却速度。

1．加热温度的选择（1）退火：亚共析钢加热至Ac3+(20︒C～30︒C)(完全退火)；共析钢，过共析钢加热至Ac l+(20︒C～30︒C)(球化退火)，得到粒状渗碳体，硬度降低，以利切削加工。

由于退化时间较长，本次不做退火实验。

（2）正火：亚共析钢加热至Ac3+(30︒C～50︒C)；过共析钢加热至Accm+ (30︒C～50︒C)。

即加热到奥氏体单相区。

（3）淬火：亚共析钢加热至Ac3+(30︒C～50︒C)；共析钢和过共析钢加热至Ac1+(30︒C～50︒C)。

（4）回火：碳素钢淬火后需尽快回火，按加热温度的不同，可分为三种：低温回火：加热温度150︒C～250︒C，目的是得到回火马氏体，降低淬火应力，减少脆性并保持淬火碳素钢的高硬度。

用于切削工具、冷作模具、滚动轴承等。

中温回火：加热温度350︒C～500︒C，目的是得到回火托氏体，较多地降低淬火应力，有高的韧性和弹性极限。

用于弹簧钢等热处理。

高温回火：加热温度500︒C～650︒C，目的是得到回火索氏体，消除淬火应力。

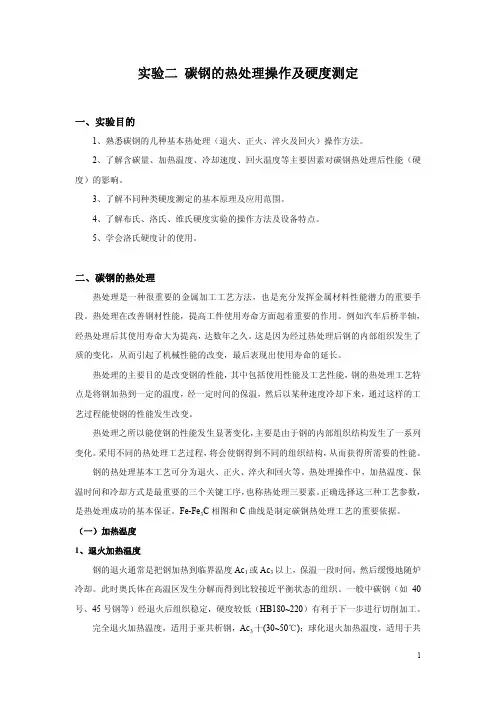

碳钢热处理实验碳钢热处理实验报告专业:班级:组别:组员名单：姓名学号XX⼤学机电⼯程系指导⽼师：20XX年X⽉碳钢的热处理实验1⼀．实验⽬的（1）了解碳钢热处理⼯艺操作。

（2）学会使⽤马⽒体测量材料的硬度性能值。

（3）探讨淬⽕温度、淬⽕冷却速度、回⽕温度对40钢和T12钢的组织和性能的影响。

（4）巩固课堂教学所学相关知识，体会材料的成分—⼯艺—组织性能之间关系。

⼆、概述热处理是⼀种很重要的热加⼯⼯艺⽅法，也是充分发挥⾦属材料性能潜⼒的重要⼿段。

热处理的主要⽬的是改变钢的性能，其中包括使⽤性能及⼯艺性能。

钢的热处理⼯艺特点是将钢加热到⼀定的温度，经⼀定时间的保温，然后以某种速度冷却下来，通过这样的⼯艺过程能使钢的性能发⽣改变。

热处理之所以能使钢的性能发⽣显著变化，主要是由于钢的内部组织结构可以发⽣⼀系列变化。

采⽤不同的热处理⼯艺过程，将会使钢得到不同的组织结构，从⽽获得所需要的性能。

钢的热处理基本⼯艺⽅法可分为退⽕、正⽕、淬⽕和回⽕等。

三．实验原理(1)钢的热处理1.钢的退⽕：钢的退⽕指将钢加热到⼀定温度并保温⼀段时间，然后使它慢慢冷却的过程。

钢的退⽕是将钢加热到发⽣相变或部分相变的温度，经过保温后缓慢冷却的热处理⽅法。

2.钢的正⽕:正⽕，⼜称常化，是将⼯件加热⾄Ac3或Acm以上40~60℃，保温⼀段时间后，从炉中取出在空⽓中或喷⽔、喷雾或吹风冷却的⾦属热处理⼯艺。

其⽬的是在于使晶粒细化和碳化物分布均匀化，去除材料的内应⼒，降低材料的硬度。

3.钢的淬⽕：所谓淬⽕就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放⼊各种不同的冷却介质中（ V冷应⼤于V临），以获得马⽒体组织。

碳钢经淬⽕后的组织由马⽒体及⼀定数量的残余奥⽒体所组成。

为了正确地进⾏钢的淬⽕，必须考虑下列三个重要因素：淬⽕加热的温度、保温时间和冷却速度。

24.钢的退⽕：退⽕是⼀种⾦属热处理⼯艺，指的是将⾦属缓慢加热到⼀定温度，保持⾜够时间，然后以适宜速度冷却。

碳钢热处理实验报告一、引言碳钢是一种常用的材料，在许多领域都有着广泛的应用。

而碳钢热处理是一种常见的工艺，通过控制材料的加热和冷却过程，可以改变碳钢的组织结构和性能，从而达到满足不同工作条件的要求。

本文将重点讨论碳钢的热处理实验结果及其对物理性能的影响。

二、实验目的本次实验的目的是通过热处理工艺，对碳钢进行淬火、回火和正火处理，观察不同处理方式对材料硬度、韧性和耐磨性等性能的影响。

三、实验过程1. 样品制备：选择相同尺寸的碳钢样品，确保实验条件的统一，并进行必要的打磨和清洁工作。

2. 淬火处理：将样品加热到适当的温度，保持一定时间后，迅速进行冷却。

采用水冷淬火和油冷淬火两种方式，分别标记为样品A和样品B。

3. 回火处理：将样品A和样品B分别加热至适当温度，保持一定时间后，进行缓慢冷却。

回火处理的温度和时间根据材料的要求进行选择。

4. 正火处理：将样品A和样品B分别加热至适当温度，保持一定时间后，迅速进行冷却。

正火处理温度较低，时间较短，用于提高材料的韧性。

四、实验结果与分析1. 硬度测试：在实验结束后，对样品进行硬度测试。

通过布氏硬度计测量不同处理后的样品硬度，并进行对比分析。

结果显示，样品A（水冷淬火）具有较高的硬度，而样品B（油冷淬火）较之较低。

这是因为水冷淬火速度更快，导致了碳钢中的碳元素无法充分沉淀，从而提高了材料的硬度。

2. 韧性测试：通过冲击试验，对不同热处理后的样品进行韧性测试。

结果表明，经过回火处理的样品A在韧性方面表现较好，而样品B则因油冷淬火导致较高的硬度，韧性稍差。

这是因为回火处理可改善材料的韧性，通过减少残留应力的方式使其更加柔韧。

3. 耐磨性测试：通过摩擦磨损实验，对不同热处理后的样品进行表面耐磨性测试。

结果显示，样品A（河注淬火）的表面硬度较高，因此具有较好的耐磨性能；而样品B（油冷淬火）的耐磨性相对较差。

这是因为样品A经过淬火处理后，碳元素沉淀在晶界和析出物中，使得材料表面更加坚硬，具有较好的耐磨性。

碳钢的热处理实验报告一、实验目的。

本实验旨在通过对碳钢进行热处理，探究不同温度下的淬火和回火对碳钢组织和性能的影响，以及了解碳钢的热处理工艺。

二、实验原理。

碳钢是含有碳元素的钢铁材料，通过热处理可以改变其组织和性能。

淬火是将加热至临界温度以上的碳钢急冷至室温，使其组织变为马氏体；回火是在淬火后加热至一定温度，然后冷却，使马氏体转变为珠光体。

通过这两种热处理方法，可以改变碳钢的硬度、强度和韧性。

三、实验步骤。

1. 将碳钢样品加热至临界温度（约830°C），保温一定时间后进行快速冷却，进行淬火处理。

2. 将淬火后的碳钢样品进行回火处理，加热至不同温度（200°C、400°C、600°C），保温一定时间后冷却至室温。

3. 对不同热处理条件下的碳钢样品进行金相显微镜观察和硬度测试。

四、实验结果与分析。

经过淬火处理后，碳钢的组织变为马氏体，表现出较高的硬度和强度，但韧性较差。

随着回火温度的升高，硬度逐渐降低，同时韧性逐渐提高。

在200°C回火后，碳钢的硬度有所下降，但韧性明显提高；在400°C回火后，硬度和韧性达到平衡；在600°C回火后，硬度继续降低，但韧性进一步提高。

五、实验结论。

通过本次实验，我们得出了以下结论，淬火处理可以使碳钢的组织变为马氏体，提高其硬度和强度；回火处理可以降低碳钢的硬度，提高其韧性。

在实际生产中，可以根据碳钢零件的具体要求，选择合适的热处理工艺，以达到理想的性能要求。

六、实验总结。

本实验通过对碳钢的热处理实验，深入了解了热处理工艺对碳钢组织和性能的影响，为今后的工程实践提供了重要的参考和指导。

同时，也加深了我们对金相显微镜观察和硬度测试等实验方法的理解和掌握。

七、参考文献。

1. 钢铁材料热处理技术手册。

2. 材料科学与工程学报，2008，第6卷第3期。

以上就是本次碳钢的热处理实验报告的全部内容。

碳钢的热处理实验报告模块一常用金属材料及热处理项目二钢的热处理任务一: 钢的普通热处理一、实验目的1、了解碳钢的基本热处理(退火、正火、淬火及回火)工艺方法。

2、研究冷却条件对碳钢性能的影响。

3、分析淬火及回火温度对碳钢性能的影响。

二、实验原理1、钢的淬火所谓淬火就是将钢加热到Ac3(亚共析钢)或Ac1(过共析钢)以上30,50?，保温后放入各种不同的冷却介质中( V冷应大于V临 )，以获得马氏体组织。

碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。

为了正确地进行钢的淬火，必须考虑下列三个重要因素:淬火加热的温度、保温时间和冷却速度。

(1)淬火温度的选择选定正确的加热温度是保证淬火质量的重要环节。

淬火时的具体加热温度主要取决于钢的含碳量，可根据相图确定(如图4所示)。

对亚共析钢，其加热温度为，30,50?，若加热温度不足(低于)，则淬火组织中将出现铁素体而造成强度及硬度的降低。

对过共析钢，加热温度为，30,50?，淬火后可得到细小的马氏体与粒状渗碳体。

后者的存在可提高钢的硬度和耐磨性。

(2)保温时间的确定淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。

加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。

表1 碳钢在箱式电炉中加热时间的确定工件形状加热圆柱形方形板形温度(?) 保温时间分钟/每毫米直径分钟/每毫米厚度分钟/每毫米厚度700 1.5 2.2 3800 1.0 1.5 2900 0.8 1.2 1.61000 0.4 0.6 0.8(3)冷却速度的影响冷却是淬火的关键工序，它直接影响到钢淬火后的组织和性能。

冷却时应使冷却速度大于临界冷却速度，以保证获得马氏体组织;在这个前提下又应尽量缓慢冷却，以减少钢中的内应力，防止变形和开裂。

为此，可根据C曲线图(如图2所示)，使淬火工作在过冷奥氏体最不稳定的温度范围(650,550?)进行快冷(即与C曲线的“鼻尖”相切)，而在较低温度(300,100?)时冷却速度则尽可能小些。

碳钢综合实验报告碳钢综合实验报告引言：碳钢是一种重要的金属材料，在工业生产和日常生活中广泛应用。

为了深入了解碳钢的性质和特点，我们进行了一系列的综合实验。

本报告旨在总结实验结果，并对碳钢的性能进行分析和讨论。

实验一：碳钢的化学成分分析在这个实验中，我们采用了化学分析的方法来确定碳钢的化学成分。

首先，我们使用了光谱分析仪对样品进行了表面成分分析。

结果显示，样品中含有铁、碳、锰等元素。

接下来，我们使用了电感耦合等离子体发射光谱仪对样品进行了更加详细的分析。

通过比对标准样品的光谱图，我们确定了样品中的各种元素的含量。

实验二：碳钢的力学性能测试为了了解碳钢的力学性能，我们进行了拉伸实验和硬度测试。

在拉伸实验中，我们将碳钢样品放在拉伸机上，逐渐增加载荷并记录应力-应变曲线。

通过分析曲线的特征，我们可以得出材料的屈服强度、抗拉强度和延伸率等参数。

硬度测试则通过在样品表面施加一定的载荷，测量其表面的硬度来评估材料的硬度。

实验三：碳钢的热处理热处理是改变碳钢组织和性能的一种重要方法。

我们在实验中选择了两种常用的热处理方法：退火和淬火。

通过将样品加热至一定温度后，迅速冷却至室温，我们观察到样品的组织结构发生了明显的变化。

退火处理使得碳钢的晶粒变得细小且均匀，提高了材料的韧性；而淬火处理则使得碳钢的组织变为马氏体，提高了材料的硬度。

实验四：碳钢的耐蚀性测试碳钢的耐蚀性是其在特定环境中抵抗腐蚀的能力。

我们使用了盐雾试验来评估碳钢的耐蚀性。

将样品暴露在盐雾环境中一段时间后，我们观察到样品表面出现了腐蚀现象。

通过对腐蚀程度的评估，我们可以得出碳钢在不同环境中的耐蚀性能。

实验五：碳钢的应用实例最后，我们选取了几个具有代表性的碳钢应用实例进行了介绍。

例如，碳钢在汽车制造中的应用，可以用于制造车身和发动机零部件，具有良好的强度和韧性；碳钢在建筑领域中的应用，可以用于制造桥梁和建筑结构，具有良好的承重能力和耐久性。

结论：通过一系列的综合实验，我们对碳钢的性质和特点有了更加深入的了解。

碳钢的热处理及硬度测试实验报告实验名称：碳钢的热处理及硬度测试实验报告实验目的：1.了解碳钢的热处理原理和方法；2.通过实验测试，掌握碳钢经过不同热处理方法后硬度值的变化规律。

实验仪器和材料：1.碳钢试样；2.淬火油、冷却水；3.磨床、磨片；4.硬度计。

实验步骤：1.制备碳钢试样，将其切割成长约100mm、宽约20mm、厚约10mm的长方形块状试样。

2.试样表面进行粗磨和精磨，保证试样表面光洁无崩边、不得有划痕。

3.将碳钢试样放入炉中进行淬火处理。

炉温750~800℃，淬火油温度在60~100℃之间。

加热时间视试样大小及夹漏情况而定，通常5~15min。

将试样立即放入预备好的淬冷介质中进行淬冷，冷却介质为10℃以下的清水或慢速动力油。

4.进行退火处理。

将淬火状态的碳钢试样放入退火炉中，炉温为680~700℃，保温时间1~2h，然后炉门静止，自然冷却。

退火后试样表面变为光滑平整，无应力和氧化皮。

5.进行正火处理，炉温为860~900℃，加热时间3~6min。

试样达到定温的温度后，以2~3℃/min的速度升温。

6.进行硬度测试。

将不同状态的碳钢试样分别进行硬度测试，并记录硬度值。

实验结果：1.淬火处理后，碳钢的硬度值显著提高。

在淬火温度750~800℃范围内，淬火油温度为60~100℃时，碳钢的硬度值可达到HRC58以上。

2.经过退火处理后，碳钢的硬度值略微降低，但仍保持在HRC50以上。

3.经过正火处理后，由于晶粒长大而硬度值有较大幅度下降，硬度值在HRC20~40之间。

结论：1.淬火处理是碳钢热处理中硬化处理的主要方法。

2.退火处理可使材料的晶粒细化，使材料变得柔软，但硬度值略有降低。

3.经过正火处理后，硬度值明显下降，晶粒变大。
