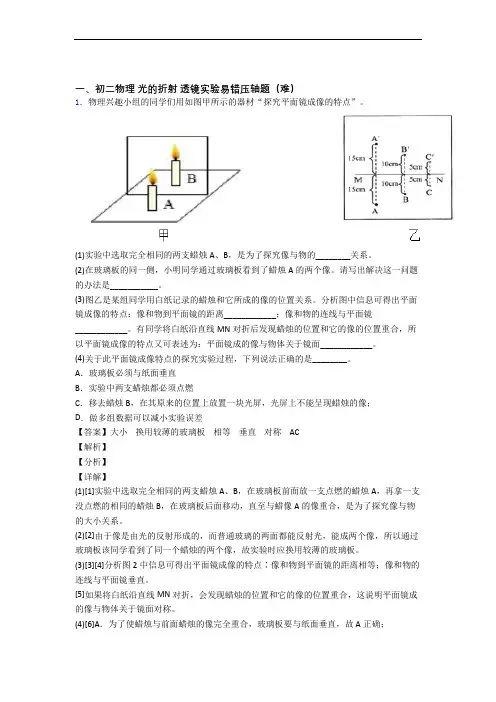

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。
(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。
(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。
请写出解决这一问题的办法是___________。
(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。
分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。
有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。
(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。
A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。
(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。
(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。
[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。
(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。

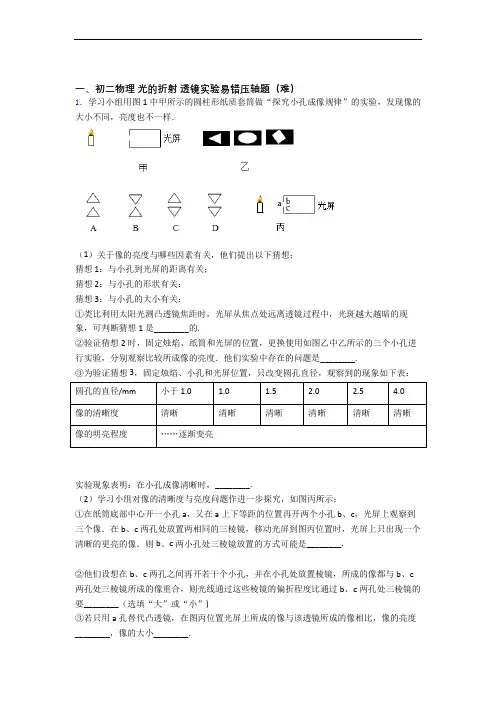

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．做“探究凸透镜成像规律”的实验。
一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。
(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。
(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。
请写出解决这一问题的办法是___________。
(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。
分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。
有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。
(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。
A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。
(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。
(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。
[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。
(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。
光的折射透镜单元综合能力检测（一）、选择题1．如图所示 NN1 是水与空气的界面，能正确表示光从空气射入水中的是：（）NN 1N N 1 NN 1NN 1ABCD2．把下图甲所示的一只点燃的蜡烛放在距离凸透镜 2 倍焦距以外的地方， 在透镜的另一侧调节光屏位置可找到一个清晰的像。
这个像是下图乙中的( )3．凸透镜的焦距是 10cm ，点燃的蜡烛放在凸透镜前 40cm 处，则烛焰通过凸透镜所成的像( )A ．倒立缩小的实像B ．倒立放大的实像C ．倒立等大的实像D ．正立放大的虚像 4．一支蜡烛位于凸透镜前，调节好透镜和光屏位置后，在光屏上呈现缩小．倒立的像；若保持 凸透镜位置不动，将蜡烛和光屏的位置对调一下，则在光屏上 ( ) A ．无法成像B ．呈现放大．正立的像C ．呈现放大．倒立的像D ．呈现缩小．倒立的像5． 关于凸透镜成像，下列说法不正确的是 A ．成实像时，像一定比物小C ．成实像时，像和物一定在透镜的两侧6． 下列说法中正确的是A ．近视眼镜．放大镜和照相机镜头都是凸透镜B ．阳光下大树的影子是由光的折射现象形成的C ．光发生漫反射时，反射角等于入射角D ．猴子捞“月亮”时，水中的“月亮”到水面的距离等于水的深度7． 在探究凸透镜成像规律的实验中，当烛焰．凸透镜．光屏处于上图中所示位置时，恰能在光屏上得到一个清晰的像。
利用这种成像原理可以制成 （ ） A ．照相机 B ．幻灯机 C ．放大镜 D ．潜望镜8．如图所示， 当物体在凸透镜的二倍焦距外时， 在光屏上会得到一个倒立． 缩小的实像。
小明为了探究近视眼视力的矫正方法，在凸透镜与物体之间放上一个近视眼镜，若 此时要在光屏上呈现清晰的像，则光屏应该（ ） Ａ．保持不动 Ｂ．向上移动 Ｃ．向右移动Ｄ．向左移动9． 如图所示，用手拿凸透镜远离书的过程中，通过凸透镜不可能观察到的像是( )A ．正立放大的像B ．正立缩小的像C ．倒立放大的像D ．倒立缩小的像。
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。
根据表中数据，请在图乙坐标中描点作出v-u关系图线。
（___________）由图线可知，v与u成______(选填“正比”、“反比”)。
【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。
2．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；3．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

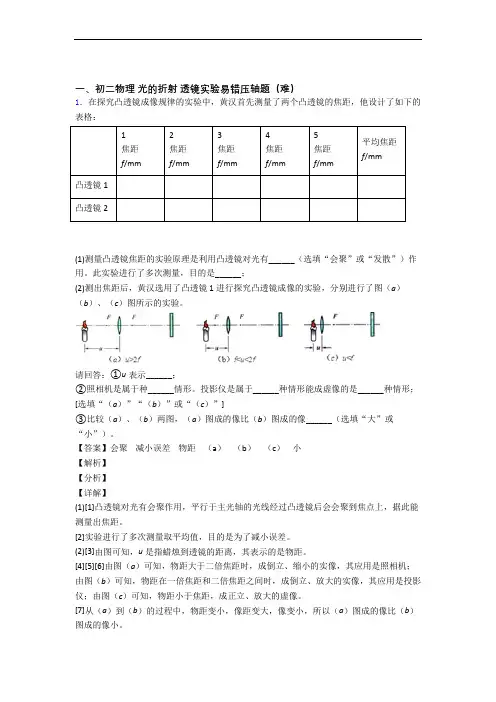

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。
此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。
请回答：①u表示______；②照相机是属于种______情形。
投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。
【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。
[2]实验进行了多次测量取平均值，目的是为了减小误差。
(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。
[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。
[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。
2．探究凸透镜成像的规律。
(1)选取焦距为10cm的凸透镜、蜡烛和光屏，将它们置于光具座上。
点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在______；(2)当蜡烛、凸透镜在如图所示的位置时，调整光屏到______（填“A”、“B”或“C”）位置时，生活中的______（填“照相机”“投影仪”或“放大镜”）就是根据这个成像原理制成的；(3)保持凸透镜的位置不变，将蜡烛和光屏位置对调，光屏上______（填“能”或“不能”）再次看到清晰的像。

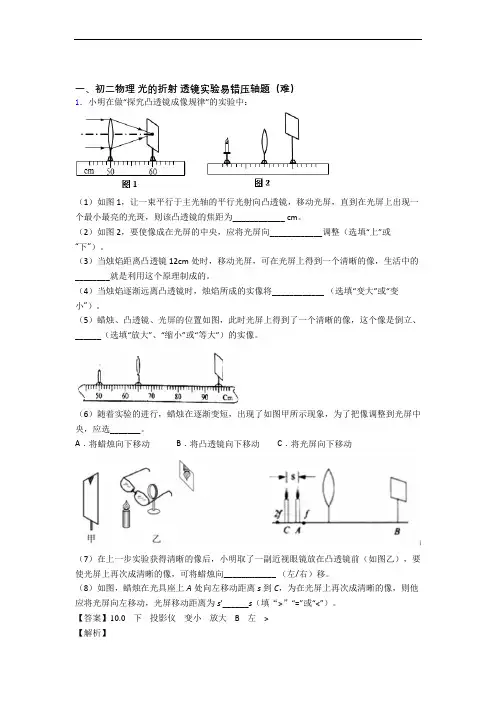

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。
（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。
（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。
（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。
（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。
（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。
A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。
（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。
【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是60.0cm-50.0cm10.0cmf==(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。
一、初二物理光的折射透镜实验易错压轴题（难）1．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。
(2)当蜡烛放置在光具座上的45cm刻度处时，小明应该如何观察烛焰的像？_________________________。
(3)实验过程中，保持蜡烛和凸透镜的位置不变，调皮的明明把近视眼镜放在凸透镜和蜡烛之间，如图乙所示，小明发现光屏上烛焰的像变模糊了，此时他应该把光屏向_______(选填“靠近”或“远离”)透镜的方向移动，才能得到清晰的烛焰的像。
故答【答案】：(1)10;(2)在凸透镜的右侧通过凸透镜向左观察,能看到一个正立、放大的虚像;(3)远离【解析】(1)由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm；(2)当蜡烛放置在光具座上的45cm刻度处时，有图可知此时u=5cm 物体处于1倍焦距以内，故此时应该在凸透镜的右侧通过凸透镜向左观察，能看到一个正立、放大的虚像；(3)近视眼镜是凹透镜，由于凹透镜对光线有发散作用，所以当小明把自己的近视眼镜靠近凸透镜时，像会聚在光屏的后方，这样像距会增大，因此在光屏上要得到清晰的像，应把光屏向远离透镜的方向移动。
2．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。
此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。
请回答：①u表示______；②照相机是属于种______情形。
投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。

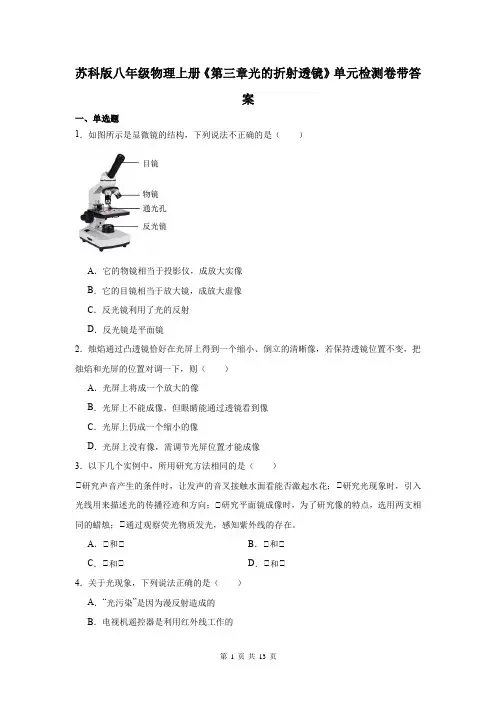

苏科版八年级物理上册《第三章光的折射透镜》单元检测卷带答案一、单选题1．如图所示是显微镜的结构，下列说法不正确的是（）A．它的物镜相当于投影仪，成放大实像B．它的目镜相当于放大镜，成放大虚像C．反光镜利用了光的反射D．反光镜是平面镜2．烛焰通过凸透镜恰好在光屏上得到一个缩小、倒立的清晰像，若保持透镜位置不变，把烛焰和光屏的位置对调一下，则（）A．光屏上将成一个放大的像B．光屏上不能成像，但眼睛能通过透镜看到像C．光屏上仍成一个缩小的像D．光屏上没有像，需调节光屏位置才能成像3．以下几个实例中，所用研究方法相同的是（）①研究声音产生的条件时，让发声的音叉接触水面看能否激起水花；①研究光现象时，引入光线用来描述光的传播径迹和方向；①研究平面镜成像时，为了研究像的特点，选用两支相同的蜡烛；①通过观察荧光物质发光，感知紫外线的存在。
A．①和①B．①和①C．①和①D．①和①4．关于光现象，下列说法正确的是（）A．“光污染”是因为漫反射造成的B．电视机遥控器是利用红外线工作的C．红、黄、蓝是光的三原色D．我们能看到投影屏幕上的画面，是因为屏幕是光源5．如图是小慧同学通过凸透镜观看手机画面的情景，凸透镜距离手机12cm，下列说法正确的（）A．凸透镜的焦距小于12cm B．凸透镜的焦距等于12cmC．小慧看到的是正立、放大的虚像D．小慧看到的是正立、放大的实像6．在“探究凸透镜成像的规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示，光屏上成清晰的像。
下列说法正确的是（）A．图中成像原理与投影仪的成像原理相同B．凸透镜位置不动，将蜡烛移至40 cm刻度处，移动光屏，光屏上呈清晰放大的像C．将蜡烛和光屏对调，从凸透镜左侧适当位置可看到烛焰倒立放大的像D．在蜡烛和凸透镜间加一个近视眼镜，保持凸透镜和光屏不动，将蜡烛适当右移，光屏上能呈现清晰的像7．小超在一只空碗中放一枚硬币，后退到某处时，眼睛刚好看不到它。
另一位同学慢慢往碗中倒水时，小超在该处又看到硬币。

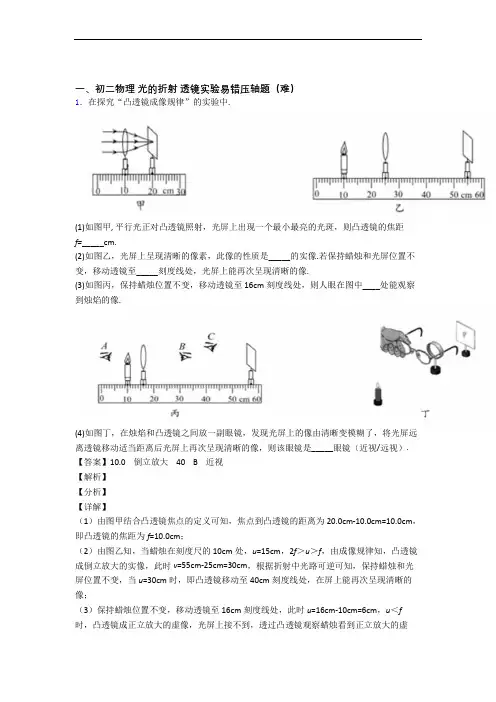

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。
(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。

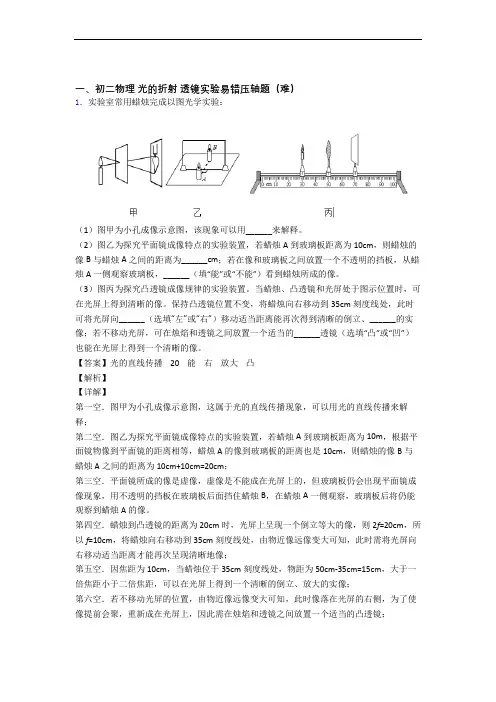

一、初二物理光的折射透镜实验易错压轴题（难）1．实验室常用蜡烛完成以图光学实验：（1）图甲为小孔成像示意图，该现象可以用______来解释。
（2）图乙为探究平面镜成像特点的实验装置，若蜡烛A到玻璃板距离为10cm，则蜡烛的像B与蜡烛A之间的距离为______cm；若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板，______（填“能”或“不能”）看到蜡烛所成的像。
（3）图丙为探究凸透镜成像规律的实验装置。
当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像。
保持凸透镜位置不变，将蜡烛向右移动到35cm刻度线处，此时可将光屏向______（选填“左”或“右”）移动适当距离能再次得到清晰的倒立、______的实像；若不移动光屏，可在烛焰和透镜之间放置一个适当的______透镜（选填“凸”或“凹”）也能在光屏上得到一个清晰的像。
【答案】光的直线传播 20 能右放大凸【解析】【详解】第一空．图甲为小孔成像示意图，这属于光的直线传播现象，可以用光的直线传播来解释；第二空．图乙为探究平面镜成像特点的实验装置，若蜡烛A到玻璃板距离为10m，根据平面镜物像到平面镜的距离相等，蜡烛A的像到玻璃板的距离也是10cm，则蜡烛的像B与蜡烛A之间的距离为10cm+10cm=20cm；第三空．平面镜所成的像是虚像，虚像是不能成在光屏上的，但玻璃板仍会出现平面镜成像现象，用不透明的挡板在玻璃板后面挡住蜡烛B，在蜡烛A一侧观察，玻璃板后将仍能观察到蜡烛A的像。
第四空．蜡烛到凸透镜的距离为20cm时，光屏上呈现一个倒立等大的像，则2f=20cm，所以f=10cm，将蜡烛向右移动到35cm刻度线处，由物近像远像变大可知，此时需将光屏向右移动适当距离才能再次呈现清晰地像；第五空．因焦距为10cm，当蜡烛位于35cm刻度线处，物距为50cm-35cm=15cm，大于一倍焦距小于二倍焦距，可以在光屏上得到一个清晰的倒立、放大的实像；第六空．若不移动光屏的位置，由物近像远像变大可知，此时像落在光屏的右侧，为了使像提前会聚，重新成在光屏上，因此需在烛焰和透镜之间放置一个适当的凸透镜；2．小明用同一光源做了下几个学实验，请回答下列问题：(1)实验1，在探究凸镜成像规律的实验中，发现像成在光屏的上方，如图所示，要使像成在光屏中，应向______（选填“上”或“下”）调节凸透镜：调好后，发现光屏上的像与光源等大，则凸透镜的焦距为______cm；(2)实验2：如果利用实验1的装置，光源位置不变，取下凸透镜，在原透镜位置正确放置带小孔的光板，若还想承接与光源等大的像，光屏应该______（选填“左移”､“右移”或“不动”），此时成的像与实验1成的像相比______（选填“较亮”､“较暗”或“一样亮”）；(3)实验3：如果利用实验1的装置，光源及光屏位置不变，取下凸透镜，在原透镜位置正确放置一块薄玻璃板（不考虑玻璃板厚度），在光源一侧透过玻璃板观察，能否在光屏位置看到像：______（选填“能”或“否”）；此时成的像与实验1成的像在哪个方面有区别：______（选填“正倒”､“大小”或“完整度”）。
一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。
（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。
(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。
(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。
2．在做“观察水的沸腾”实验，用所学知识回答下面问题：（1）甲、乙、丙三个实验小组的同学用相同规格的实验器材如图装置进行实验．三组同学都根据自己的实验数据描绘了图象（如图），其中______（填a、b、c中的两个）两条图线描绘的是“初温相同质量不同的水”的加热情况．由图象还可以判断水面上方的气压_____（填“大于”“等于”或“小于”）一个标准大气压．（2）在光具座上，蜡烛、凸透镜、光屏三者位于如图所示位置时，光屏上出现蜡烛清晰的像．当不移动凸透镜，只将蜡烛和光屏平位置互换，则光屏上________（填“能”或“不能”）收集到蜡烛的像．【答案】a、b 小于能【解析】【详解】（1）根据图2可知，a、b、c沸点相同，其中a、b初温相同，到沸腾时的时间不同，则两条图线描绘的是“初温相同质量不同的水”的加热情况。
第三单元光的折射透镜单元测试一、单选题1．下列所示的四个现象中，由光的折射形成的是（）A．海市蜃楼B．日环食C．小孔成像D．鸟在水中的倒影【答案】A【详解】A．海市蜃楼，是由于空气不均匀，产生的折射现象，故A符合题意；B．日环食是由光的直线传播形成的，故B不符合题意；C．小孔成像是由光的直线传播形成的，故C不符合题意；D．鸟在水中的倒影，属于平面镜成像，是由光的反射形成的，故D不符合题意。
故选A。
2．太阳的能量以光的形式辐射到地球，许多实验表明，人眼是看不见某些光的。
下列关于不可见光的说法，正确的是（）A．验钞机利用红外线来鉴别纸币的真伪B．紫外线的热效应明显C．只有太阳能辐射红外线D．餐馆里常用紫外线来消毒杀菌【答案】D【详解】A．利用紫外线能使荧光物质发光，验钞机利用紫外线来鉴别纸币的真伪，故A错误；B．紫外线具有化学效应，红外线的热效应明显，故B错误；C．一切物体都能辐射红外线，故C错误；D．紫外线可以换杀菌，餐馆里常用紫外线来消毒杀菌，故D正确。
故选D。
3．关于透镜下列说法错误的是（）A．一束光射向凸透镜，通过凸透镜后一定经过焦点B．从焦点处射向凸透镜的光，通过凸透镜后一定平行主光轴C．经过光心的光传播方向不变D．凸透镜的焦距越小，对光的会聚作用越强【答案】A【详解】AC．一束光射向凸透镜，通过凸透镜后不一定经过焦点，可以不经过焦点，比如经过光的传播方向不变，就没有经过焦点，故A错误，A符合题意；C正确，C不符合题意；B．平行于主光轴的光线经折射后必然过焦点，那么根据光路可知，从焦点处射向凸透镜的光，通过凸透镜后一定平行主光轴，故B正确，B不符合题意；D．凸透镜的焦距越小，对光线的偏折能力越强，对光的会聚作用越强，故D正确，D不符合题意。
故选A。
4．一束与水面成50°夹角的光线从空气斜射入水中，则折射角（）A．等于50°B．大于50°C．大于40°D．小于40°【答案】D【详解】入射角是入射光线与法线的夹角。
一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。
根据表中数据，请在图乙坐标中描点作出v-u关系图线。
（___________）由图线可知，v与u成______(选填“正比”、“反比”)。
【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。
2．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。
一、初二物理光的折射透镜实验易错压轴题（难）1．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。
(2)当蜡烛放置在光具座上的45cm刻度处时，小明应该如何观察烛焰的像？_________________________。
(3)实验过程中，保持蜡烛和凸透镜的位置不变，调皮的明明把近视眼镜放在凸透镜和蜡烛之间，如图乙所示，小明发现光屏上烛焰的像变模糊了，此时他应该把光屏向_______(选填“靠近”或“远离”)透镜的方向移动，才能得到清晰的烛焰的像。
故答【答案】：(1)10;(2)在凸透镜的右侧通过凸透镜向左观察,能看到一个正立、放大的虚像;(3)远离【解析】(1)由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm；(2)当蜡烛放置在光具座上的45cm刻度处时，有图可知此时u=5cm 物体处于1倍焦距以内，故此时应该在凸透镜的右侧通过凸透镜向左观察，能看到一个正立、放大的虚像；(3)近视眼镜是凹透镜，由于凹透镜对光线有发散作用，所以当小明把自己的近视眼镜靠近凸透镜时，像会聚在光屏的后方，这样像距会增大，因此在光屏上要得到清晰的像，应把光屏向远离透镜的方向移动。
2．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．3．如图所示，在探究“凸透镜成像规律”的实验中，蜡烛在光屏上成倒立、等大的像，则凸透镜的焦距为____ cm。
一、初二物理光的折射透镜实验易错压轴题（难）1．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。
(2)当蜡烛放置在光具座上的45cm刻度处时，小明应该如何观察烛焰的像？_________________________。
(3)实验过程中，保持蜡烛和凸透镜的位置不变，调皮的明明把近视眼镜放在凸透镜和蜡烛之间，如图乙所示，小明发现光屏上烛焰的像变模糊了，此时他应该把光屏向_______(选填“靠近”或“远离”)透镜的方向移动，才能得到清晰的烛焰的像。
故答【答案】：(1)10;(2)在凸透镜的右侧通过凸透镜向左观察,能看到一个正立、放大的虚像;(3)远离【解析】(1)由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm；(2)当蜡烛放置在光具座上的45cm刻度处时，有图可知此时u=5cm 物体处于1倍焦距以内，故此时应该在凸透镜的右侧通过凸透镜向左观察，能看到一个正立、放大的虚像；(3)近视眼镜是凹透镜，由于凹透镜对光线有发散作用，所以当小明把自己的近视眼镜靠近凸透镜时，像会聚在光屏的后方，这样像距会增大，因此在光屏上要得到清晰的像，应把光屏向远离透镜的方向移动。
2．探究“凸透镜成像规律”实验时(1)小明在光具座上放置点燃的蜡烛、凸透镜、光屏情况如图所示，此时应______。
(2)正确调整后，光屏的中央恰好出现清晰的蜡烛像，则所成的是______像（填全像的性质），生活中的______（放大镜/投影仪/照相机）就是利用此原理工作的。
(3)小明将蜡烛靠近凸透镜移动一段距离，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将______（变大/变小/不变）。
(4)保持凸透镜的位置不变，小明将蜡烛放在光具座45cm刻度位置时，无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为______。
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。
此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。
请回答：①u表示______；②照相机是属于种______情形。
投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。
【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。
[2]实验进行了多次测量取平均值，目的是为了减小误差。
(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。
[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。
[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。
2．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。
(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。
(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。
请写出解决这一问题的办法是___________。
(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。
一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。
（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。
（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。
（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。
（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。
（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。
A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。
（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。
【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是f==60.0cm-50.0cm10.0cm(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。
2．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。
(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。
(3)将蜡烛、凸透镜分别放在图中45cm、50cm的位置，蜡焰所成的像是______（选填“放大”或“缩小”）的像，这时眼睛应该在___________侧观察蜡焰的像。
【答案】放大投影仪变暗右放大凸透镜右侧【解析】【分析】【详解】(1)[1][2]由图可知，此时的物距为15cm，物距与焦距的关系2f>u>f成倒立、放大的实像，其应用是投影仪。
[3]遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。
(2)[4]保持蜡烛和光屏位置不动，将凸透镜逐渐向右移动，当物距等于原来的像距时，根据光的可逆性，光屏上能成清晰缩小的像。
(3)[5][6]将蜡烛、凸透镜分别放在图中45cm 、50cm 的位置，此时物距为5cm ，物距小于焦距，成正立、放大的虚像，像与物体在凸透镜的同一侧，眼睛应该在右侧透过凸透镜观察烛焰的像。
3．在“探究凸透镜成像的规律”实验中，实验过程如下：(1)实验前，需要选择焦距恰当的凸透镜。
实验室有A 、B 两种凸透镜，图甲是平行光通过两种凸透镜后，在光屏上会聚在一点时的光路示意图；从图中读出透镜A 的焦距为________cm ；为了便于完成探究过程，应该选择透镜______（选填“A ”或“B ”）进行实验，并将此透镜固定在光具座上的50cm 刻度处；(2)在调节光具座上光学器材的高度时，蜡烛应该_________（选填“点燃”或“不点燃”）；(3)当把蜡烛移动到光具座上的15cm 刻度处，如图乙所示，此时想在光屏上成像，应该将光屏移动到光具座的_________（选填“A ”“B ”或“C ”）刻度范围内；A ．50cm ~60cmB ．60cm ~70cmC ．70cm ~100cm(4)当2u f ，且像成在光屏上时，把蜡烛向远离凸透镜的方向移动一段距离，那么要想在光屏上继续成像，应该将光屏_________（选填“靠近”或“远离”）凸透镜；(5)随着实验的进行，蜡烛越烧越短，会看到烛焰在光屏所成的像_________（选填“上移”或“下移”）；(6)调整蜡烛的高度后继续探究成像特点，如图丙所示，调节光屏的位置可以在光屏上得到一个倒立、_________（选填“放大”“缩小”或“等大”）的实像；若把光屏和蜡烛的位置互换，在光屏上_________（选填“能”或“不能”）看到像。
【答案】10.0 A 点燃 B 靠近 上移 放大 能【解析】【分析】【详解】(1)[1]由图甲知，透镜A焦距为10.0cm。
[2]由图甲知，透镜B焦距为40.0cm，由图乙知，光具座的最大刻度为100.0cm，那么应选透镜A进行实验。
(2)[3]调节光具座上光学器材的高度时，蜡烛应该点燃，才能准确判断蜡烛中心、透镜中心和光屏中心是否在同一水平高度。
(3)[4]蜡烛移动到光具座上的15cm刻度处，则此时物距为35cm，即物距大于二倍焦距，那么像距小于二倍焦距而大于一倍焦距，即光屏在光具座的位置应在60cm至70cm刻度处，故B选项正确。
(4)[5]据凸透镜的成像规律知，蜡烛远离凸透镜，那么光屏应靠近凸透镜，才能再次继续成像。
(5)[6]当蜡烛的长度变短后，据过透镜光心的光线传播方向不变知，烛焰所成的像向上移。
(6)[7]由图丙知，此时的物距小于20.0cm，即物距小于二倍焦距而大于一倍焦距，则所成的像是倒立、放大的实像。
[8]据光路可逆知，若透镜位置不变，光屏和蜡烛的位置互换，光屏上能看到像。
4．在“探究凸透镜成像规律”的实验中，凸透镜焦距为10cm。
蜡烛、透镜和光屏的位置如图所示。
(1)点燃蜡烛后，在调整过程中，应调整光屏、凸透镜或烛焰，使三者的中心大致在_________上；(2)当调节到如图所示的位置时，光屏上出现最清晰的倒立、_________（选填“放大”、“缩小”或“等大”）的烛焰的实像；生活中我们使用的_________就是利用了该原理（选填“投影仪”、“照相机”或“放大镜”）；(3)小明将自己的一个近视眼镜片放在图中烛焰和透镜之间，光屏上的像变模糊了，此时应将光屏向_________（选填“左”或“右”）移动，光屏上再次呈现清晰的像；(4)随着蜡烛燃烧变短，可将凸透镜向____（选填“上”或“下”）移动，以便使像仍成在光屏中央；(5)若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是_________（选填“完整的像”、“一半的像”或“无法成像”）。
【答案】同一高度缩小照相机右下完整的像【解析】【分析】【详解】(1)[1]为了取得更好的实验效果，像最好成在光屏的中心，只有透镜、光屏、烛焰中心在同一高度上，才能整个实验过程中像能成在光屏中心。
(2)[2] [3]观察图像可知，成像时，物距大于二倍焦距，此时成倒立的缩小的像。
照相机就是利用这种成像情况工作的。
(3)[4]凹透镜对光起发散作用，此时像的位置远离凸透镜了，因此，为了让像成在光屏上，必须将光屏远离凸透镜，即向右移动。
(4)[5]蜡烛燃烧变短的过程中，它发出的通过凸透镜中心的光线在光屏上的落点就会向上移动，因此，要想像依然成在光屏的中间，需要将透镜向下移动。
(5)[6]将透镜遮住一半，只是减小了通过透镜的光的强度，像变得模糊一些。
但烛焰发出的光通过透镜其他部分依然能在光屏上成完整的像。
5．如图a所示小王用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验，凸透镑的焦距为20cm；(1)保持凸透镜和光屏的位置不变，要使光屏承接一个倒立清晰的实像，可将蜡烛向___________（选填“左”或“右”）移动一段距离；(2)保持凸透镜位置不变，小王又将蜡烛移至光具座30cm刻度线处，发现无论怎样在光具座上移动光屏，都无法呈现清晰的像，原因是_________________________________；(3)为进一步探究凸透镜成像特点，小李又将蜡烛移至光具座40cm刻度线处，移动光屏仍接不到像，如图b所示，MN为透镜L的主光轴，试通过光路作图确定蜡烛AB通过透镜L 所成的像______________。
【答案】右物体处于一倍焦距处不成像【解析】【分析】凸透镜成像的规律：①u>2f时，2f>v>f，成倒立、缩小的实像；②2f>u>f时，v>2f，成倒立、放大的实像；③u=f时，不成像；④u<f，成正立、放大的虚像。
【详解】(1)[1]保持凸透镜和光屏的位置不变，即像距为50cm，大于二倍焦距，要使光屏承接一个倒立清晰的实像，物距应为一倍到二倍焦距之间，所以应将蜡烛向右移动一段距离。
(2)[2]保持凸透镜位置不变，小王又将蜡烛移至光具座30cm刻度线处，此时物距等于焦距，即蜡烛位于焦点上，此时是不能成像的，所以发现无论怎样在光具座上移动光屏，都无法呈现清晰的像，即原因是：物体处于一倍焦距处不成像。
(3)[3]为进一步探究凸透镜成像特点，小李又将蜡烛移至光具座40cm刻度线处，物距小于焦距，此时凸透镜成正立放大的虚像，像与物在凸透镜的同侧；依据凸透镜的特殊光线，作出蜡烛的顶点的光路图，即与光轴平行的光线，折射后，过焦点；过光心的光线传播方向不变，然后反射延长两条折射光线，交于一点，此点为蜡烛顶点的像，过此点向光轴作出垂线，垂线段为蜡烛的像，如图所示：【点睛】凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
