Revit电缆敷设模板的研究开发

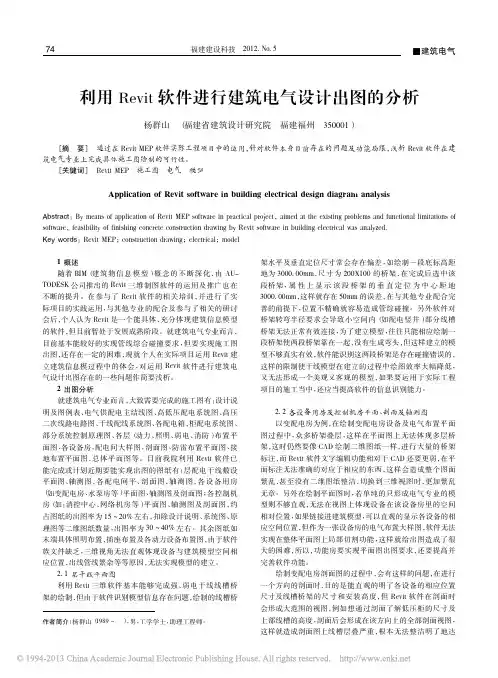

1 概述 随着 BIM（ 建筑物 信 息 模 型） 概 念 的 不 断 深 化，由 AUTODESK 公司推出的 Revit 三维制图软件的运用及推广也在 不断的提升。在参与了 Revit 软件的相关培训，并进行了实 际项目的实践运用，与其他专业的配合及参与了相关的研讨 会后，个人认为 Revit 是一个能具体、充分体现建筑信息模型 的软件，但目前暂处于发展成熟阶段。就建筑电气专业而言， 目前基本能较好的实现管线综合碰撞要求，但要实现施工图 出图，还存在一定的困难，现就个人在实际项目运用 Revit 建 立建筑信息模过程中的体会，对运用 Revit 软件进行建筑电 气设计出图存在的一些问题作简要浅析。 2 出图分析 就建筑电气专业而言，大致需要完成的施工图有： 设计说 明及图例表、电气供配电主结线图、高低压配电系统图、高压 二次线路电路图、干线配线系统图、各配电箱，柜配电系统图、 部分系统控制原理图、各层（ 动力、照明、弱电、消防） 布置平 面图、各设备房，配电间大样图，剖面图、防雷布置平面图、接 地布置平面图、总体平面图等。目前我院利用 Revit 软件已 能完成或计划近期要能实现出图的图纸有： 层配电干线敷设 平面图、轴测图，各配 电 间 平、剖 面 图，轴 测 图，各 设 备 用 房 （ 如变配电房、水泵房等） 平面图、轴测图及剖面图； 各控制机 房（ 如： 消控中心、网络机房等） 平面图、轴测图及剖面图，约 占图纸的出图率为 15 ～ 20% 左右，扣除设计说明、系统图、原 理图等二维图纸数量，出图率为 30 ～ 40% 左右。其余图纸如 末端具体照明布置，插座布置及各动力设备布置图，由于软件 族文件缺乏，三维视角无法直观体现设备与建筑模型空间相 应位置，出线管线繁杂等等原因，无法实现模型的建立。 2. 1 层干线平面图 利用 Revit 三维软件基本能够完成强、弱电干线线槽桥 架的绘制，但由于软件识别模型信息存在问题，绘制的线槽桥

变电站三维电缆敷设设计目录1.前言 (1)2.电气二维设计与三维电缆设计比较 (1)2.1传统二维设计的不足 (1)2.2三维电缆设计的优势 (1)3.电气三维电缆设计过程 (2)3.1导入电缆清册 (2)3.2电缆沟设计 (3)3.3布线 (7)3.4设备定位 (9)4.电缆敷设 (10)4.1规则设置 (10)4.2敷前检查 (11)4.3绘制拓扑图 (12)4.4自动敷设 (12)4.5材料统计 (13)5.通道剖面与占积率校验 (14)5.1通道剖面 (14)5.2占积率校验 (15)6.总结 (18)1.前言电缆造价高，使用数量大，通过对电缆的有效管理，可减少不必要的浪费，为工程建设节约成本。

通过三维电缆敷设系统可在多方面为电缆敷设做出合理规划，系统录入电缆时，自动过滤、提示重复电缆信息；智能规划最短路径；先模拟，后施工，减少施工现场临时调整造成的电缆浪费；实时记录实际敷设电缆长度，精确控制使用量；生成电缆施工报表及数字化移交成果。

本专题实现了电缆三维自动敷设功能，提高了电缆敷设的正确率，提高了电缆敷设效率，提升了电缆敷设施工工艺水平；并且可以自动导出多种施工用报表，避免了报表数据的重复输入和电缆清册的人工核查，有效节约了管理和施工成本，提高了施工效率。

2.电气二维设计与三维电缆设计比较2.1 传统二维设计的不足传统的二维设计模式中与各专业互提资料，各专业自行设计，配合方式在于图纸的适时沟通，通过投入大量的人力和时间，才能够达到外方业主的需求，且随着设计过程的进行，需要修改大量的图纸和数据表，其中所花费的人力和时间，与推倒前一次的工作，完全重新开始大致相当。

采取这种方式完成的成品，极易出现人为因素导致的误差，而且不易发现，达不到工程进度和质量要求。

2.2 三维电缆设计的优势三维电缆设计以更直观的方式与在三维设计环境中开展设计工作相配合，各专业设计模型及其数据可以达到二维设计难以达到的设计信息量，可以获取各专业发布的最新布置信息。

Revit电缆敷设模板的研究开发摘要：通过BIM技术研发，利用Revit软件制定电缆敷设三维设计模板，实现电缆材料的自动统计。

关键词：Revit；BIM；电缆统计；线管1 研究背景在传统设计中，电缆敷设及其材料统计是依靠设计人员对每根电缆进行人工统计和放量，电缆桥架需要根据敷设路径及层数进行统计，不同的设计人员最终的统计结果往往存在差异。

为此，我通过BIM技术研发，利用Revit软件尝试在三维设计中解决上述问题。

2 实现功能本课题研究欲实现以下几个基本功能：1）可从下拉列表自由选择/修改电缆的型号2）绘制电缆时，能够自动转弯3）自动统计出包括弯头长度在内的单根电缆长度4）自动统计出每一个型号的电缆总长度5）能够根据编号查看某根电缆对应的长度3 模板设计的技术难点攻关通过对Revit软件的研究，采用“线管”功能来制作电缆敷设三维设计模板。

在模板的开发研究中，主要存在以下技术难点：1）为系统族添加参数线管作为系统族，是不能被编辑的，而为了在明细表中能提取外径等电缆信息，需要为线管添加相应的参数。

通过研究采取添加项目参数，并将项目参数附加到线管属性。

2）电缆规则与尺寸的创建绘制电缆时，需要两个最基本的步骤，即选择电缆型号与设置公称直径。

本次模板的开发共有80个型号、对应9个规格的电缆，需要为其一一创建规格及规格下各种型号的尺寸。

创建尺寸时需要输入4个值：公称直径、外径、内径、最小弯曲半径，其中公称直径的数值将显示在尺寸列表中。

问题在电缆型号是按照截面积命名的。

例如YJV-0.6/1kV 1(1*70)的电缆，其截面积为70，对应外径为16.5，设计人员从下拉列表选择该电缆后，需要得知其对应的外径为16.5才能设置公称直径（模板中我们将公称直径的值等同于外径的值），这不可谓不麻烦。

经研究，公称直径似乎仅代表一个名称，绘制时的真正数据是以外径的数值决定的，而Revit软件自动通过公称直径寻找到其对应的外径。

83INSTALLATION2023.8刘岳 隋鑫 才胜 曲嘉琳 高跃鹏（北京市第五建筑工程集团有限公司 北京 100000）摘 要：电缆敷设在机电安装工程中在功能和成本上都占据了相当重要的位置，本文以某医院工程为例，结合BIM技术建立模型及仿真模拟施工，解决了传统电缆敷设时遇到的材料浪费、工艺缺陷、质量不过关、布设复杂等问题，相关经验可为类似电缆敷设工程提供参考借鉴。

关键词：BIM技术 电缆敷设 成本节约 质量控制中图分类号：TU74 文献标识码：B 文章编号：1002-3607（2023）08-0083-03BIM仿真模拟在电缆敷设中的优化应用医院项目供电电缆体量庞大，大量的医疗设备用电是生命安全的重要保障，供电电缆是其维持运行的基础。

在工程实践中往往存在电缆敷设后，弯曲半径不够；随意交叉敷设、间距过近导致允许载流量降低；电缆超出槽盒；盖板无法固定等问题。

因电缆价格昂贵，从成本角度分析，采购电缆时依赖图纸或中标清单制定采购计划不够精准，导致实际用量和理论计算量有很大偏差。

依据图纸计算长度时，仅计算槽盒的中心线长度，以确认槽盒内全部电缆于本段槽盒内的长度，而忽略了转弯处在大截面槽盒中沿内外敷设的长度差，数据不准确会使电缆分轴进场后，每轴产生末端损耗。

电缆长度超长成本增加，长度不够增补计划，所以精确控制电缆长度是降低成本的重要目标。

为解决此类问题，施工深化阶段电缆的排布和校核，施工过程控制往往有较高的要求。

随着BIM技术的不断普及，通过BIM技术在施工前对电缆虚拟敷设，对每根电缆进行编号，汇总电缆长度统计表，直观展现实际走向，可规划出电缆敷设顺序，合理组织施工，提高采购精确度，提升质量控制，节约成本。

一般项目BIM技术应用，电气专业往往只有对槽盒进行排布，对BIM技术的利用程度并不是很高，但是电缆无论是在安全、功能、质量、成本等方面都需有极高的把控。

本文主要阐述BIM技术在电缆敷设中的实际应用，基于BIM模型的三维可视化、虚拟仿真、工程量统计报表等特性，利用Revit软件，结合电气设计及施工规范、图集，在深化阶段对电缆敷设路由及槽盒内空间排布精细策划，施工阶段对电缆的长度截取、施工顺序、施放位置、电缆间距、弯曲半径等进行管控。
