综合热分析讲义分享资料

2024/1/28
26
化学反应动力学研究
01
反应速率常数测定
通过热分析技术，可以测定化学 反应的速率常数，了解反应在不 同温度下的速率变化。
02
反应活化能计算
03
反应机理研究
利用热分析数据，可以计算化学 反应的活化能，揭示反应发生的 难易程度。
结合热分析结果，可以推测化学 反应的可能机理，为深入理解反 应过程提供依据。
2024/1/28
拟合函数选择
根据数据特点选择合适的拟合函数，如多项式、指数、对数等。
拟合参数求解
利用最小二乘法等数学方法求解拟合参数，使拟合曲线与实际数据 最佳匹配。
拟合优度评估
通过计算相关系数、残差平方和等指标评估拟合效果。
19
结果解析与讨论
峰归属与物质鉴定
根据峰位、峰形等信息推断物质种类及结构 。
28
07
热分析在其他领域的 应用
2024/1/28
29
地质学领域应用
矿物鉴定
通过热分析技术可以鉴定矿物的种类和成分，为地质学研究提供重 要依据。
岩石学研究
利用热分析技术对岩石进行加热和冷却过程中的物理和化学变化研 究，有助于了解岩石的形成和演化过程。
地球化学研究
热分析技术可用于研究地球内部物质的热性质和热反应，揭示地球内 部物质循环和能量传递的机制。
2024/1/28
30
生物学领域应用
2024/1/28
生物大分子研究
通过热分析技术可以研究生物大分子（如蛋白质、核酸等）的热稳 定性和热变性行为，了解生物大分子的结构和功能关系。
生物组织研究
利用热分析技术对生物组织进行加热过程中的物理和化学变化研究 ，有助于了解生物组织的结构和功能特性。

工业生产
用于优化工业生产过程，改进产品性能和质量，提高生产效率。
环境监测
通过热分析技术，可以对环境中的污染物进行检测和分析。
热分析技术
热重分析（TGA）
差热分析（DTA）
通过测量样品在升温过程中的质量 变化，分析其热稳定性和失重过程。
通过测量样品和参比物在升温过程 中的温度差异，分析样品的相变和 反应过程。
热膨胀分析（TMA）
通过测量样品在升温过程中的长度 变化，分析其热膨胀性质和热收缩 过程。
综合热分析实例分析
1
煤的热裂解过程分析
2
使用DTA技术研究煤的热裂解过程，为煤的 加工和利用提供参考。
聚酰亚胺材料的热稳定性研究
通过TGA分析，确定聚酰亚胺材料的热稳定 性，并评估其在高温环境下的应用潜力。
报告分析和解释
1 形态参数的分析
对热分析曲线进行定量分析，提取形态参数，如起始温度、峰值温度和终止温度。
2 高峰温度的解释
通过比对样品的高峰温度，分析样品的热分解过程和热稳定性。
3 热分析曲线的分析
通过观察热分析曲线的变化趋势和特征，分析样品的热性能和热反应情况。
总结与展望
综合热分析技术具有广泛的应用前景，可以促进材料研究、改进工业生产和 环境监测。未来，热分析技术将继续发展，提高分析精度和实时监测能力。
《综合热分析》PPT课件
本课件介绍综合热分析的原理、技术和应用，以及实例分析和未来发展趋势。
什么是综合热分析？
热分析是一种在高温下对物质进行分析的技术，通过测量样品在不同温度下 的物理和化学特性变化，了解其热稳定性和热裂解过程。
综合热分析的意义和应用
物质研究
帮助研究人员

主要由加热炉、温度控制系统、记录系统等部分组成，用于进行差热分析实验。
2024/2/3
热重分析仪
主要由天平、加热炉、温度控制系统、气氛控制系统和数据采集与处理系统等部分组成，用 于进行热重分析实验。
扫描量热仪
主要由量热计、温度控制系统、功率补偿系统和数据采集与处理系统等部分组成，用于进行 扫描量热实验。这些设备都是进行热分析实验的重要工具，它们的精度和性能直接影响到实 验结果的准确性和可靠性。
25
智能化和自动化发展趋势
智能化控制
通过引入人工智能、机 器学习等技术，实现热 分析仪器的智能化控制， 提高分析效率和准确性。
2024/2/3
自动化样品处理
采用机器人、自动化样 品处理系统等，实现样 品的自动进样、称重、 加热等操作，减少人工 干预，提高分析效率。
数据自动处理
通过引入数据处理软件， 实现数据的自动采集、 处理和分析，提高数据 处理效率和准确性。
通过动态力学分析（DMA）研究塑料材料在不同温度下的力学 性能和阻尼特性。
17
橡胶材料性能评估
硫化特性分析
利用热分析技术研究橡胶的硫化过程，确定最 佳硫化温度和时间。
热氧老化性能
通过热氧老化试验评估橡胶材料的耐热氧老化 性能，预测材料的使用寿命。
2024/2/3
低温性能评估
利用低温热分析技术评估橡胶材料在低温环境下的性能表现。
9
扫描量热法
原理
01
在程序控制温度下，测量输给物质和参比物的功率差与
温度的关系，以表征物质的热性质。
应用
02
研究物质的比热容、相变潜热、反应热等热力学性质，
以及物质的玻璃化转变、结晶、熔融等过程。
特点

实验七热重分析及综合热分析一、目的与要求1.了解热重分析的仪器装置及实验技术。

2.了解差热分析的仪器装置及实验技术。

3熟悉综合热分析的特点，掌握综合热曲线的分析方法。

4.测绘矿物的热重曲线和差热分析曲线，解释曲线变化的原因。

二、原理1 热重分析的仪器结构与分析方法热重分析法是在程序控制温度下，测量物质的质量随温度变化的一种实验技术。

热重分析通常有静态法和动态法两种类型。

静态法又称等温热重法，是在恒温下测定物质质量变化与温度的关系，通常把试样在各给定温度加热至恒重。

该法比较准确，常用来研究固相物质热分解的反应速度和测定反应速度常数。

动态法又称非等温热重法，是在程序升温下测定物质质量变化与温度的关系，采用连续升温连续称重的方式。

该法简便，易于与其他热分析法组合在一起，实际中采用较多。

热重分析仪的基本结构由精密天平、加热炉及温控单元组成。

如图1所示：加热炉由温控加热单元按给定速度升温，并由温度读数表记录温度，炉中试样质量变化可由天平记录。

图1 热重分析仪原理由热重分析记录的质量变化对温度的关系曲线称热重曲线（TG曲线）。

曲线的纵坐标为质量，横坐标为温度。

例如固体热分解反应A（固）→B（固）＋C（气）的典型热重曲线如图2所示。

图2 固体热分解反应的热重曲线图中T i为起始温度，即累计质量变化达到热天平可以检测时的温度。

T f为终止温度，即累计质量变化达到最大值时的温度。

热重曲线上质量基本不变的部分称为基线或平台，如图2中ab 、cd 部分。

若试样初始质量为W 0，失重后试样质量为W 1，则失重百分数为（W 0－W 1）/W 0×100%。

许多物质在加热过程中会在某温度发生分解、脱水、氧化、还原和升华等物理化学变化而出现质量变化，发生质量变化的温度及质量变化百分数随着物质的结构及组成而异，因而可以利用物质的热重曲线来研究物质的热变化过程，如试样的组成、热稳定性、热分解温度、热分解产物和热分解动力学等。

热分析法PPT课件•热分析法概述•热分析法的实验技术•热分析法的数据处理与解析•热分析法在材料科学中的应用目•热分析法在化学领域的应用•热分析法的优缺点及发展前景录热分析法概述热分析法的定义与原理定义原理材料科学用于研究材料的热稳定性、相变、热分解等性质，以及材料的组成和结构。

化学分析用于确定物质的组成、纯度、热稳定性等，以及研究化学反应的热力学和动力学。

生物医学用于研究生物组织的热性质、生物大分子的热稳定性以及药物的热分析。

环境科学用于研究环境污染物的热性质、热分解以及环境样品的热分析。

早期阶段发展阶段现代阶段热分析法的实验技术定义热重分析（Thermogravimetric Analysis ，TGA ）是在程序控制温度下，测量物质的质量与温度关系的一种技术。

要点一要点二原理物质在加热过程中会伴随质量的变化，这种变化是由于物质的分解、挥发、升华等物理或化学过程引起的。

通过测量物质质量随温度的变化，可以得到物质的热稳定性、热分解温度、热分解过程等信息。

应用热重分析广泛应用于无机物、有机物及聚合物的热分解研究，以及固体物质的成分分析等领域。

要点三定义01原理02应用03差示扫描量热法定义原理应用热机械分析定义原理应用热分析法的数据处理与解析数据采集数据预处理数据转换030201数据处理的基本步骤数据解析的方法与技巧峰识别与解析01基线选择与调整02动力学参数计算03数据可视化与报告生成数据可视化结果解读与讨论报告生成热分析法在材料科学中的应用热重分析（TGA）通过测量材料在升温过程中的质量变化，研究其热分解、氧化等反应，评估材料的热稳定性。

差热分析（DTA）记录材料在升温或降温过程中的热量变化，分析材料的热效应，判断其热稳定性。

热机械分析（TMA）测量材料在温度变化过程中的形变和应力，研究材料的热膨胀、收缩等性能，评估其热稳定性。

材料热稳定性的研究材料相变过程的探究差示扫描量热法（DSC）热光分析X射线衍射分析（XRD）体积热膨胀系数测定测量材料在升温过程中的体积变化，计算其体积热膨胀系数，了解材料的热膨胀特性。

热流型 DSC
1. 原理
热流率差（mW）
热流型DSC
温差热电偶
试样与参比样
ΔT
计算
测量
2. 特点
热流型DSC
外加热方式
用一个炉子来加热。
缺点：升降温来得较慢。但新发展的红外 加热炉则无此问题。
功率补偿型
热流型
DSC原理简图
二、DSC 仪

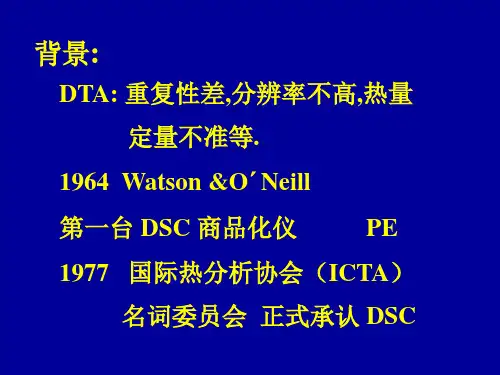

ICTA 开始只承认功率补偿型DSC，而把热流型DSC归在定量DTA中。
操作条件的选择
做好温度校正
In熔点的DSC测定
试样量与Tm值的关系
热量的定量
仪器常数K值的测定
差热分析的Speil公式：
ΔH=K A
式中， ΔH —— 是热焓的变化； A —— DTA 曲线与基线包围的面积； K —— 比例系数或仪器常数，其大小 与传热系数有关。
动态零位平衡原理
功率补偿型 DSC
2. 特点
内加热方式
功率补偿型 DSC
精确的温度控制和测量
升/降温速率快
分辨率高
基线不如外加热好，或者说为保持基线 平滑，对仪器设计和制造要求更高。
优点
缺点
在给予试样和参比品相同的功率下，测定试样和参比品两端的温差ΔT，然后根据热流方程，将 ΔT（温差）换算成 ΔQ（热量差）作为信号的输出。
0.50 0.00 -0.50
10 C /min
六、DSC及DTA曲线的温度校正方法
选 择至少两种转变温度处于或接近待测温度 范围的标准样品。
步骤如下:
用与测定试样相同的条件测定标准样品的转 变温度。
标样的转变温度为：外推起始温度。
建立温度校正模型，通过标样的标准值和测得的值求取有关模型的参数。

热力学基础知识
热力学系统
研究对象，与周围环境有能量和 物质交换的体系
状态函数
描述系统状态的物理量，如温度、 压力、体积等
热力学第一定律
能量守恒定律在热力学中的应用， 表达式为ΔU=Q+W
热力学第二定律
热量不可能自发地从低温物体传 到高温物体，表达为ΔS≥0
热分析方法分类与特点
差热分析（DTA）
在程序控制温度下，测量物质与参比物之间的温度差随温 度变化的技术
06
热分析技术在材料科学中应用
材料性能表征与评估
热重分析（TGA）
通过测量材料在升温过程中的质量变化，研究其热稳定性、分解温 度、氧化稳定性等。
差热分析（DTA）
记录样品与参比物之间的温度差随温度变化的曲线，用于研究材料 的热效应、相变、反应动力学等。
差示扫描量热法（DSC）
测量样品与参比物之间的功率差随温度变化的曲线，用于研究材料 的熔点、结晶度、玻璃化转变温度等。
材料相变过程研究
01
相变温度的确定
通过热分析方法确定材料的固固相变、固-液相变、液-气相变 等相变温度。
02
相变动力学研究
03
相变机理探讨
研究材料在相变过程中的动力学 行为，如相变速率、相变活化能 等。
结合热分析数据与其他表征手段， 探讨材料相变的机理和影响因素。
材料老化、失效预测和寿命评估
热氧化稳定性评估
数据处理
将实验数据导入计算机，利用相关软件进行数据处理和 分析，如绘制热机械曲线、计算热膨胀系数等。
应用实例及优缺点分析
应用实例
研究材料的热稳定性、热膨胀性、相变等。
优点
可测量物质在宽温度范围内的热机械性能，提供丰富 的信息；实验操作简单，结果可靠。

综合热分析器设计，提高能源利 用效率。
航空航天工程
分析飞行器、卫星等在极端环境下的热行 为，确保安全可靠运行。
电子工程
研究电子设备的散热设计，提高电子元件 的可靠性和寿命。
建筑与环境工程
分析建筑物的热性能，优化建筑设计和节 能减排。
综合热分析的基本原理
守恒定律
通过综合热分析技术，可以了解陶瓷材料的烧成温度、烧结 速率等参数，为陶瓷材料的制备和应用提供技术支持。
05
综合热分析的未来发展与挑战
新材料与新方法的探索
探索新型热敏材料
研究新型热敏材料，如石墨烯、碳纳 米管等，以提高热分析的灵敏度和响 应速度。
开发新型热分析方法
结合物理、化学和生物学原理，开发 新型热分析方法，以解决传统方法难 以应对的问题。
数据处理与分析
对实验数据进行处理和分 析，得出实验结果。
数据处理与分析
01 数据清洗
去除异常值和离群点，确保数 据的准确性和可靠性。
02 数据转换
将原始数据转换为可分析的格 式，便于后续的数据分析和可 视化。
03 数据分析
利用统计分析方法，对实验数 据进行深入分析，得出有意义 的结论。
0 结果呈现 4将实验结果以图表或报告的形
式呈现出来，便于理解和交流 。
04
综合热分析的应用实例
高分子材料的热性能研究
高分子材料的热性能是材料科学领域 的重要研究内容，综合热分析技术可 以用于研究高分子材料的热膨胀、热 传导、热容等性质。
通过综合热分析技术，可以深入了解 高分子材料的热行为和热稳定性，为 材料的加工、应用和性能优化提供理 论支持。
拓展应用领域
将热分析应用于生物医学、环境科学、能源 科学等领域，发挥其独特的优势和潜力。

金相显微镜观察材料结构
〈一〉实验目的 〈二〉实验仪器 〈三〉实验原理 〈四〉操作步骤 〈五〉注意事项
〈一〉实验目的
了解光学金相显微镜的结构原理，熟悉各部件的作用。 掌握成像原理和特点以及影响因素。 掌握成像原理和特点以及影响因素。
该照明均匀，便于在系统中加入各种附件。
掌握成像原理和特点以及影响因素。
白炽灯的调整：通过调整三个螺钉可以使光源左右、升 若需要照像，则把投影反光棱镜移出，光线经照相目镜，直接成象于底片，控制快门可以摄影。
掌握成像原理和特点以及影响因素。
降、前后移动，使灯丝通过聚光镜后会聚在孔径光阑 金相显微镜的照明: 库勒照明(平行光照明)----发光系统射出一束平行光线照射在试样表面。
正确使用金相显微镜，能应用金相显微镜观察陶瓷样品 金金相相显 显微微镜镜观广察泛材用料于结研构究金属和陶瓷等材料的显微组织，能在明场、暗场和偏光下进行观察、投影和摄影。 的微观结构。 物镜的放大倍数分别为 4, 10, 25, 40, 63 和 100
1、观察陶瓷机械断口或断面，应先用无水已醇清洗干净。 该照明均匀，便于在系统中加入各种附件。 掌握成像原理和特点以及影响因素。 通过研究材料断面上的显微结构，为其生产工艺提供质量科学依据。 物镜与目镜配合后的总倍率为: 32 ~ 1600
物镜与目镜配合后的总倍率为: 32 ~ 1600
的中心上并使灯丝象最小。 通过研究材料断面上的显微结构，为其生产工艺提供质量科学依据。
物镜的放大倍数分别为 4, 10, 25, 40, 63 和 100 1、观察陶瓷机械断口或断面，应先用无水已醇清洗干净。
掌通握过成 研像究氙原材理料灯和断特面的点上以的调及显影微整响结因构：素，。为可其生以产工松艺提开供质氙量科灯学依上据。下两极的铜夹片，把氙灯 掌握成像原理的和特中点以心及影调响因整素。到与球面反射镜的中心相重合。

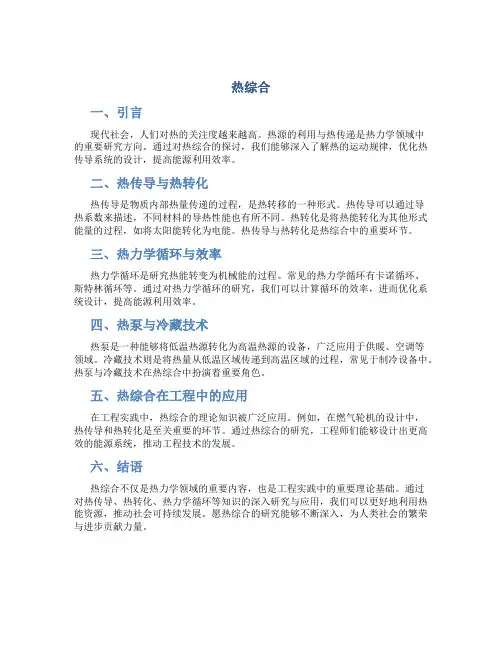

热综合
一、引言
现代社会，人们对热的关注度越来越高。

热源的利用与热传递是热力学领域中
的重要研究方向。

通过对热综合的探讨，我们能够深入了解热的运动规律，优化热传导系统的设计，提高能源利用效率。

二、热传导与热转化
热传导是物质内部热量传递的过程，是热转移的一种形式。

热传导可以通过导
热系数来描述，不同材料的导热性能也有所不同。

热转化是将热能转化为其他形式能量的过程，如将太阳能转化为电能。

热传导与热转化是热综合中的重要环节。

三、热力学循环与效率
热力学循环是研究热能转变为机械能的过程。

常见的热力学循环有卡诺循环、
斯特林循环等。

通过对热力学循环的研究，我们可以计算循环的效率，进而优化系统设计，提高能源利用效率。

四、热泵与冷藏技术
热泵是一种能够将低温热源转化为高温热源的设备，广泛应用于供暖、空调等
领域。

冷藏技术则是将热量从低温区域传递到高温区域的过程，常见于制冷设备中。

热泵与冷藏技术在热综合中扮演着重要角色。

五、热综合在工程中的应用
在工程实践中，热综合的理论知识被广泛应用。

例如，在燃气轮机的设计中，
热传导和热转化是至关重要的环节。

通过热综合的研究，工程师们能够设计出更高效的能源系统，推动工程技术的发展。

六、结语
热综合不仅是热力学领域的重要内容，也是工程实践中的重要理论基础。

通过
对热传导、热转化、热力学循环等知识的深入研究与应用，我们可以更好地利用热能资源，推动社会可持续发展。

愿热综合的研究能够不断深入，为人类社会的繁荣与进步贡献力量。
