LW30-252高压交流六氟化硫瓷柱式断路器（配CT26弹簧操动机构）安装使用说明书山东泰开高压开关有限公司二OO八年四月LW30-252瓷柱式户外高压SF6断路器1.概述1.1LW30-252高压交流六氟化硫瓷柱式断路器是三相交流50Hz的户外高压开关设备，适用于252kV输变电系统的控制和保护，也可作为联络断路器使用。

1.2LW30-252断路器配用改进型CT26弹簧操动机构。

1.3断路器符合GB1984-2003《交流高压断路器》并满足国际电工委员会标准IEC62271-100：2001《高压开关设备和控制设备—第100部分：高压交流断路器》的要求。

1.4断路器的主要特点该断路器采用自能式灭弧原理，具有开断性能优良，燃弧时间短，电寿命长，操作噪音小的优点。

采用绝缘及灭弧性能优异的SF6气体为绝缘灭弧介质，无燃烧、爆炸危险，可用于人口密集地区。

配用弹簧操动机构,结构简单紧凑，安全可靠。

1.5使用环境条件1.5.1环境温度-30℃～+40℃（寒带产品-40℃～+40℃）1.5.2海拔高度≤1000m1.5.3空气湿度相对湿度：日平均不大于95%月平均不大于90%(25℃)饱和蒸气压：日平均不大于2.2X10-3 MPa月平均不大于1.8X10-3 MPa1.5.4风压不超过700Pa(相当于风速34m/s)1.5.5覆冰厚度10mm1.5.6地震烈度：8度;水平加速度：≤0.3g垂直加速度：≤0.15g1.5.7日照强度：0.1W/cm 2(在0.5m/s风速时)1.5.8最大日温差25℃1.5.9公称爬电比距：断口间31mm/kV1.5.10无易燃易爆炸危险及化学腐蚀、剧烈震动的场合。

2.主要技术参数2.1断路器主要技术参数（见表1）表1续表12.2电机主要技术参数（见表2）表 22.3 分、合闸线圈主要技术参数（见表3）表 33产品结构及工作原理3.1 结构断路器三相分立，可分相操作，也可三相电气联动操作。

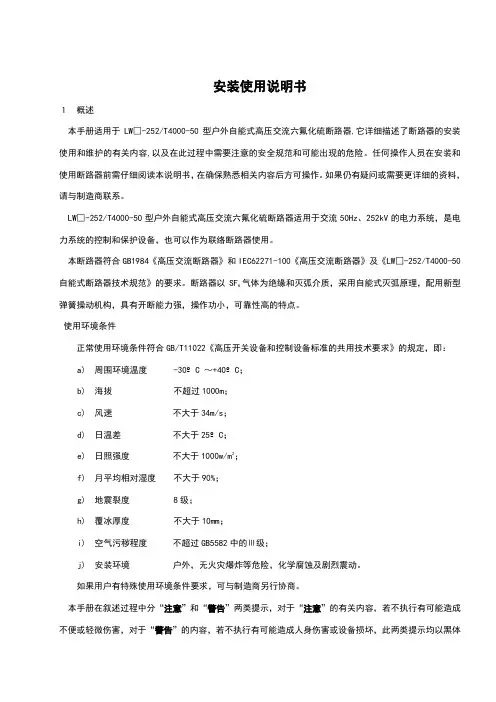

安装使用说明书１概述本手册适用于LW□-252/T4000-50型户外自能式高压交流六氟化硫断路器,它详细描述了断路器的安装使用和维护的有关内容,以及在此过程中需要注意的安全规范和可能出现的危险。

任何操作人员在安装和使用断路器前需仔细阅读本说明书，在确保熟悉相关内容后方可操作。

如果仍有疑问或需要更详细的资料，请与制造商联系。

LW□-252/T4000-50型户外自能式高压交流六氟化硫断路器适用于交流50Hz、252kV的电力系统，是电力系统的控制和保护设备，也可以作为联络断路器使用。

本断路器符合GB1984《高压交流断路器》和IEC62271-100《高压交流断路器》及《LW□-252/T4000-50自能式断路器技术规范》的要求。

断路器以SF6气体为绝缘和灭弧介质，采用自能式灭弧原理，配用新型弹簧操动机构，具有开断能力强，操作功小，可靠性高的特点。

使用环境条件正常使用环境条件符合GB/T11022《高压开关设备和控制设备标准的共用技术要求》的规定，即：a)周围环境温度 -30º C ～+40ºC；b)海拔不超过1000m；c)风速不大于34m/s；d)日温差不大于25ºC；e)日照强度不大于1000w/m2；f)月平均相对湿度不大于90%；g)地震裂度 8级；h)覆冰厚度不大于10mm；i)空气污秽程度不超过GB5582中的Ⅲ级；j)安装环境户外，无火灾爆炸等危险，化学腐蚀及剧烈震动。

如果用户有特殊使用环境条件要求，可与制造商另行协商。

本手册在叙述过程中分“注意”和“警告”两类提示，对于“注意”的有关内容，若不执行有可能造成不便或轻微伤害，对于“警告”的内容，若不执行有可能造成人身伤害或设备损坏，此两类提示均以黑体字示出。

２产品结构特点断路器采用三相瓷瓶支柱式结构，为户外设计，每相配用一个弹簧操动机构，三相电气连动，外观新颖精致。

断路器以SF6气体作为绝缘和灭弧介质，采用指针式密闭继电器对其压力和密度进行监控。

修试管理所编号：XSBJ/020编写：赖罗彬校核：周贵发审核：批准：贵州电网公司都匀供电局修试管理所修试管理所目录一、适用范围 (4)二、引用标准 (4)三、天气及作业现场要求 (4)四、检修管理流程 (4)五、检修人员及工期 (5)六、标准化作业流程 (5)1、准备阶段 (5)2、作业阶段 (10)3、结束阶段 (16)七、标准化现场作业规范1、安全措施卡 (18)2、LW15-252型断路器大修试验标准 (20)修试管理所目录3、LW15-252型断路器检修工艺流程质量控制卡 (21)4、大修报告 (26)5、验收报告 (30)修试管理所一、适用范围本指导书适用于都匀供电局修试管理所变电检修一班对LW15-252(气动-弹簧CQ6-I混合机构)型SF6断路器的大修作业。

二、引用标准《LW15-252断路器安装使用说明书》(西开高压电器)《六氟化硫电气设备运行、试验及检修人员安全保护细则》(DL/T 639-1997)《六氟化硫电气设备中气体管理和检测导则》（GB/T 8905-1996）《六氟化硫断路器通用技术条件》（JB/T 622-1999）《电力设备预防性试验规程》(DL/T 596—1996)《高压电器施工及验收规范》（GBJ147-1990）《国家电网公司电力安全工作规程变电站和发电厂电气部分》（国家电网安监2005-83号）《南方电网公司电气工作票技术规范发电、变电部分》（Q/CSG 1 0004-2004）三、天气及作业现场要求1、大修天气要求：天气状况良好；2、大修作业现场要求：应选在无尘飞扬及其它无污染的晴天进行,使用的工器具,设备,材料按定制图摆放整齐,方便使用,随时保持现场清洁,卫生。

四、检修管理流程修试管理所五、检修人员及工期1、检修人员共3～4人，其中工作负责人1人，检修工2～3人，工作人员必须经培训考试合格并持证上岗；2、工期：1～2天。

六、标准化作业流程1、准备阶段修试管理所修试管理所修试管理所修试管理所修试管理所2、作业阶段修试管理所修试管理所修试管理所修试管理所修试管理所修试管理所3、结束阶段修试管理所七、标准化现场作业规范附：安全措施卡、LW15-252型断路器大修试验标准、LW15-252型断路器检修工艺流程质量控制卡、大修报告、验收报告修试管理所安全措施卡修试管理所修试管理所LW15-252型断路器大修试验标准注：以上标准数据用于大修前和大修后的质量控制，根据此标准在大修前能及时发现问题，并在大修中针对缺陷及时处理。

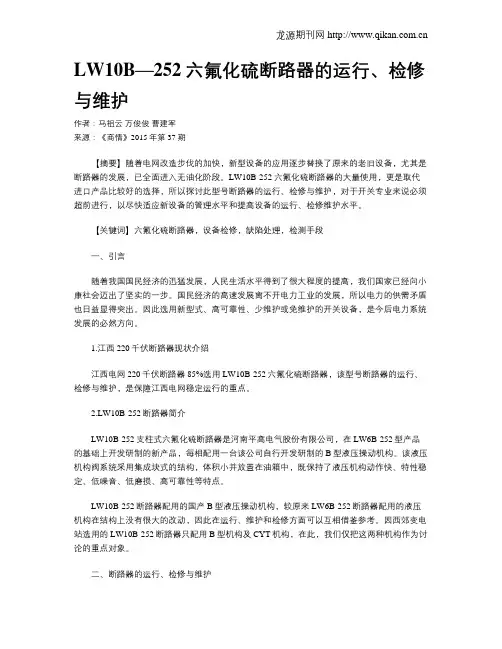

LW10B—252六氟化硫断路器的运行、检修与维护作者：马祖云万俊俊曹建军来源：《商情》2015年第37期【摘要】随着电网改造步伐的加快，新型设备的应用逐步替换了原来的老旧设备，尤其是断路器的发展，已全面进入无油化阶段。

LW10B-252六氟化硫断路器的大量使用，更是取代进口产品比较好的选择，所以探讨此型号断路器的运行、检修与维护，对于开关专业来说必须超前进行，以尽快适应新设备的管理水平和提高设备的运行、检修维护水平。

【关键词】六氟化硫断路器，设备检修，缺陷处理，检测手段一、引言随着我国国民经济的迅猛发展，人民生活水平得到了很大程度的提高，我们国家已经向小康社会迈出了坚实的一步。

国民经济的高速发展离不开电力工业的发展，所以电力的供需矛盾也日益显得突出。

因此选用新型式、高可靠性、少维护或免维护的开关设备，是今后电力系统发展的必然方向。

1.江西220千伏断路器现状介绍江西电网220千伏断路器85%选用LW10B-252六氟化硫断路器，该型号断路器的运行、检修与维护，是保障江西电网稳定运行的重点。

2.LW10B-252断路器简介LW10B-252支柱式六氟化硫断路器是河南平高电气股份有限公司，在LW6B-252型产品的基础上开发研制的新产品，每相配用一台该公司自行开发研制的B型液压操动机构。

该液压机构阀系统采用集成块式的结构，体积小并放置在油箱中，既保持了液压机构动作快、特性稳定、低噪音、低磨损、高可靠性等特点。

LW10B-252断路器配用的国产B型液压操动机构，较原来LW6B-252断路器配用的液压机构在结构上没有很大的改动，因此在运行、维护和检修方面可以互相借鉴参考。

因西郊变电站选用的LW10B-252断路器只配用B型机构及CYT机构，在此，我们仅把这两种机构作为讨论的重点对象。

二、断路器的运行、检修与维护1.断路器的日常巡视、检查此断路器在我所运行已有一年多的时间，总体来说，运行还是比较稳定的。

LW25-252高压SF6断路器检修工艺规程批准：审核：初审：修编：编写：目录前言 (3)1.设备参数： (3)1.1断路器主要参数： (3)1.2机械参数：断路器及操动机构的机械参数 (4)1.3控制回路与辅助回路参数 (5)1.4 SF6气体压力参数 (6)2.引用标准： (6)3.检修周期及检修项目： (6)3.1检修周期: (6)4.危险点分析及注意事项： (8)5检修准备工作 (11)5、1 作业条件 (11)5、2图纸 (11)5、3备品、配件 (11)5.4材料 (12)5.5仪器、仪表及工具 (12)5.6 检修场地及机械 (13)6.检修工艺及质量标准 (13)6.1检修方法 (13)6.2手动操作装置的安装见图12 (14)6.3合闸弹簧手动储能的方法： (14)6.4行程测量 (15)6.5调整 (15)6.6抽真空和充SF6的步骤 (16)6.7检修最终检查 (17)7试验项目 (17)8.设备图册 (18)前言本规程根据国家电力公司《电业安全工作规程》、《防止电力生产设备二十五重大事故的要点》、原水电部《发电厂检修规程》中有关规定。

本规程规定了检修人员在带弹簧机构断路器大、小修，平时检修的具体内容，检修工艺及质量标准。

本规程由大唐新能源北京检修公司安装事业部电气专业负责起草。

本规程起草：1.设备参数：1.1断路器主要参数：1.2机械参数：断路器及操动机构的机械参数1.3控制回路与辅助回路参数1.4 SF6气体压力参数2.引用标准：1.1.设备技术参数本产品满足IEC56、GB1984交流高压断路器标准3.检修周期及检修项目：3.1检修周期:3.1.1检修周期及检修项目（表1、表2、表3）表33.1.2 操作机构大修周期：凡是本体大修必须进行操动机构大修（包括动力元件）。

机构大修除结合本体大修外，还需7~8年进行一次。

由于现场条件的限制，断路器的本体及机构中的弹簧元件一般不能现场解体。

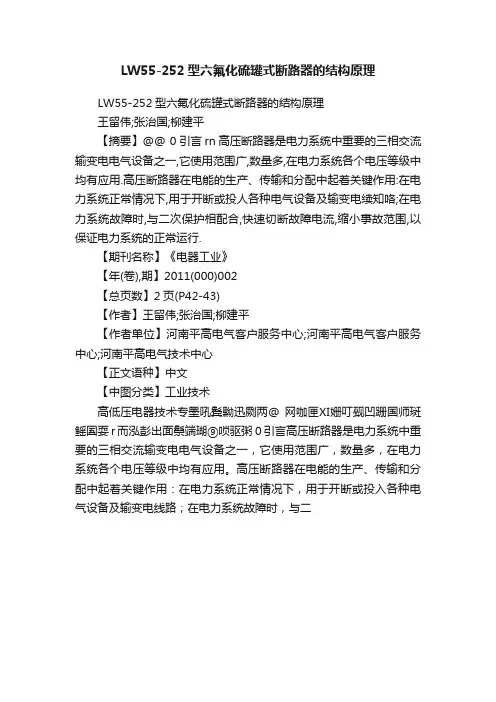

LW55-252型六氟化硫罐式断路器的结构原理
LW55-252型六氟化硫罐式断路器的结构原理
王留伟;张治国;柳建平
【摘要】@@ 0引言rn高压断路器是电力系统中重要的三相交流输变电电气设备之一,它使用范围广,数量多,在电力系统各个电压等级中均有应用.高压断路器在电能的生产、传输和分配中起着关键作用:在电力系统正常情况下,用于开断或投人各种电气设备及输变电续知咯;在电力系统故障时,与二次保护相配合,快速切断故障电流,缩小事故范围,以保证电力系统的正常运行.
【期刊名称】《电器工业》
【年(卷),期】2011(000)002
【总页数】2页(P42-43)
【作者】王留伟;张治国;柳建平
【作者单位】河南平高电气客户服务中心;河南平高电气客户服务中心;河南平高电气技术中心
【正文语种】中文
【中图分类】工业技术
高低压电器技术专墨吼鬓黝迅劂两@ 网咖匣Ⅺ姗叮觋凹跚国师斑鳐圄耍r而泓彭出面鬃端瑚⑨唢驱粥 0引言高压断路器是电力系统中重要的三相交流输变电电气设备之一，它使用范围广，数量多，在电力系统各个电压等级中均有应用。

高压断路器在电能的生产、传输和分配中起着关键作用：在电力系统正常情况下，用于开断或投入各种电气设备及输变电线路；在电力系统故障时，与二。

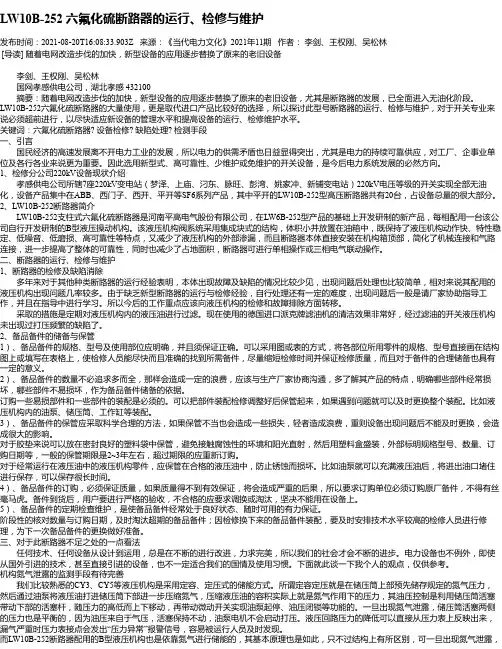

LW10B-252 六氟化硫断路器的运行、检修与维护发布时间：2021-08-20T16:08:33.903Z 来源：《当代电力文化》2021年11期作者：李剑、王权刚、吴松林[导读] 随着电网改造步伐的加快，新型设备的应用逐步替换了原来的老旧设备李剑、王权刚、吴松林国网孝感供电公司，湖北孝感 432100摘要：随着电网改造步伐的加快，新型设备的应用逐步替换了原来的老旧设备，尤其是断路器的发展，已全面进入无油化阶段。

LW10B-252六氟化硫断路器的大量使用，更是取代进口产品比较好的选择，所以探讨此型号断路器的运行、检修与维护，对于开关专业来说必须超前进行，以尽快适应新设备的管理水平和提高设备的运行、检修维护水平。

关键词：六氟化硫断路器? 设备检修? 缺陷处理? 检测手段一、引言国民经济的高速发展离不开电力工业的发展，所以电力的供需矛盾也日益显得突出，尤其是电力的持续可靠供应，对工厂、企事业单位及各行各业来说更为重要。

因此选用新型式、高可靠性、少维护或免维护的开关设备，是今后电力系统发展的必然方向。

1、检修分公司220kV设备现状介绍孝感供电公司所辖7座220kV变电站（梦泽、上庙、汈东、脉旺、彭湾、姚家冲、新铺变电站）220kV电压等级的开关实现全部无油化，设备产品集中在ABB、西门子、西开、平开等SF6系列产品，其中平开的LW10B-252型高压断路器共有20台，占设备总量的很大部分。

2、LW10B-252断路器简介LW10B-252支柱式六氟化硫断路器是河南平高电气股份有限公司，在LW6B-252型产品的基础上开发研制的新产品，每相配用一台该公司自行开发研制的B型液压操动机构。

该液压机构阀系统采用集成块式的结构，体积小并放置在油箱中，既保持了液压机构动作快、特性稳定、低噪音、低磨损、高可靠性等特点，又减少了液压机构的外部渗漏，而且断路器本体直接安装在机构箱顶部，简化了机械连接和气路连接，进一步提高了整体的可靠性，同时也减少了占地面积，断路器可进行单相操作或三相电气联动操作。

5LW25-252六氟化硫断路器检修工艺规程目录1.设备参数1.1.断路器主要技术参数1.2.断路器及操动机构的机械参数1.3.控制回路与辅助回路参数1.4.SF6气体压力参数2.设备结构及原理2.1.总体结构及原理2.2.SF6气体系统2.3.控制系统2.4.其他回路3.设备的检修与调整3.1.手动操作装置的安装3.2.合闸弹簧手动储能的方法3.3.行程测量3.4.调整3.5.分、合闸电磁铁配合间隙的检查3.6.电磁铁的调整3.7.抽真空及充SF6气体3.8.抽真空和充SF6的步骤3.9.SF6气体漏气率检测3.10.SF6气体微水含量检测3.11.试验4.维护和检修4.1.检修周期及检修项目4.2.检修方法5.设备图纸A、断路器的组成部分:由通断原件、中间传动机构、操作机构、绝缘支持件和基座五部分组成。

B、断路器的作用：1、能切断或接通高压线路的空载电流；2、能切断或接通高压线路的负荷电流；3、能切断或接通高压线路的故障电流；4、能与继电保护配合快速切出故障，保证系统安全运行。

概述LW25－252型六氟化硫断路器系三相交流50Hz户外高压输变电设备，额定电压252KV，额定电流3150A；主要用于输变电线路的控制和保护亦可做联络断路器使用。

1.设备技术参数1.1.断路器主要技术参数见表1表1名称单位数据KV252额定电压Hz50额定频率A3150额定电流kA40额定短路开断电流IekA100额定短路关合电流kA40额定短时耐受电流(4)kA100额定峰值耐受电流kA近区故障开断电流Ie某90%kA10额定失步开断电流----1.5首开极系数0—0.3—CO—180—---额定操作顺序CO1.5首开极系数m24~30额定分闸时间m80~108额定合闸时间m60开断时间m40.0~60.0合分时间m60.0全开断时间S分-合时间（重合闸无电流时间）≥0.3m50~70合-分时间（金属短接）m3分闸同期性m4合闸同期性3000机械寿命次数次断口160KV1min工频耐受电压（干、湿）（有效值）对地160额定断口410绝缘KV雷电冲击耐受电压（峰值）对地350水平对地84SF6气体零表压5min工频耐受电压（有效KV值）断口间84SF6气体年漏气率≤1%Kg30每台充SF6气体Kg3500每台总重量名称每相主回路电阻水平纵向端子静拉力水平横向垂直方向1.2.机械参数：断路器及操动机构的机械参数见表2表2项目单位数据230+2.0mm行程-5.0接触行程弹簧机构活塞杆行程拐臂滚子和机构凸轮之间间隙合闸弹簧定位螺母和定位杆距离合闸电磁铁行程C触发器与脱扣器间隙DC—D触发器与防跳杆间隙E分闸电磁铁行程F触发器与脱扣器间隙GF—G1.3.控制回路与辅助回路参数见表3表3项目分、合闸线圈控制电压分闸线圈电流合闸线圈电流单位VAA数据DC22022备注mmmmmmmmmmmmmmmmmmmmmm42±2.0100.0+0-3单位μΩNNN数据≤45125010001250备注1.4±0.312.0~47.05.0~5.52.0~2.52.5~3.51.0~2.52.8~3.20.8~1.21.6~2.4断路器处于分闸状态合闸弹簧已储能断路器处于分状态，见图8断路器处于合闸状态，见图7项目电机电源电压电机功率电机转速电机电流电压加热器功率W1001.4.SF6气体压力参数见表4（20℃）表4项目单位数据MPa0.40某额定充气压力MPa补气报警压力0.35±0.03MPa断路器闭锁压力0.30±0.032.设备结构及原理2.1.总体结构及原理LW25-252高压SF6断路器采用自能式灭弧室，每极为单柱单断口，呈I型布置，每台断路器由三个单极组成，配用一台CT20-III(某)P型弹簧操动机构，可单极操作，也可以三相电气联动操作。

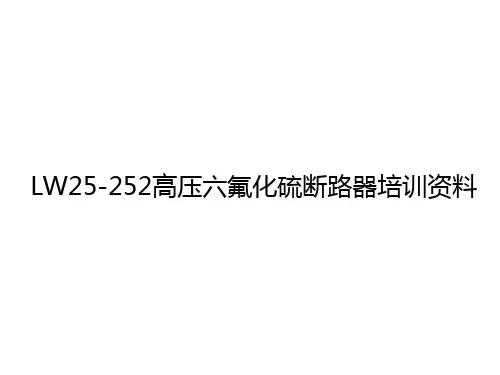

LW25-252/4000-50瓷柱式六氟化硫断路器培训资料一、产品概述1、LW25-252瓷柱式高压六氟化硫断路器每极为单断口结构，每台断路器的三极装于三个机构箱上，呈“I”形布置；灭弧室采用自能灭弧原理，每极包括灭弧室、支柱。
