目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）。
风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm 11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
12．在对噪音要求较高的场合，一般会配置900mm长的消声段，舒适性场合一般选用孔板+玻璃棉形式的消声器，净化场合采用微穿孔的消声器。
13．风阀执行器开关量2.常用组合形式2.1机组按结构形式可分为：卧式，立式，吊顶式。
按用途分可分为：普通舒适性机组，净化机组等；3.按不同使用场合常用的功能组合按使用场合，AHU可分为：1)舒适性的场合2)工业净化行业3)生化净化行业4)化工行业5)烟草工业6)纺织工业7)汽车工业8)热回收的应用9)除湿机的应用10) 大温差空气处理机组11) 干燥天气的地区3.1舒适性AHU舒适性的AHU服务对象为人，功能类似于家用空调。
最主要的功能为调节空气的温度，对空气进行制冷、加热，简单的过滤及低要求的湿度调节。
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±0.5℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>2.9m/s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于2.8m/s 时，即加装挡水板）选盘管时冷量需乘以1.06的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于s时，即加装挡水板）选盘管时冷量需乘以的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——40W——11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。

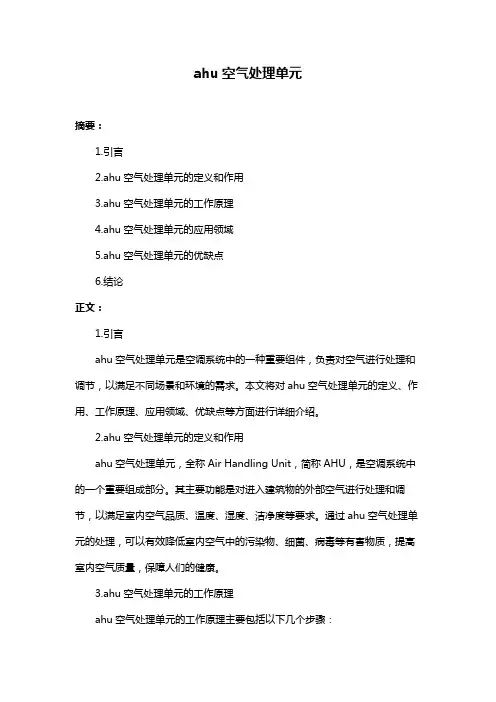

ahu空气处理单元摘要：1.引言2.ahu空气处理单元的定义和作用3.ahu空气处理单元的工作原理4.ahu空气处理单元的应用领域5.ahu空气处理单元的优缺点6.结论正文：1.引言ahu空气处理单元是空调系统中的一种重要组件，负责对空气进行处理和调节，以满足不同场景和环境的需求。
本文将对ahu空气处理单元的定义、作用、工作原理、应用领域、优缺点等方面进行详细介绍。
2.ahu空气处理单元的定义和作用ahu空气处理单元，全称Air Handling Unit，简称AHU，是空调系统中的一个重要组成部分。
其主要功能是对进入建筑物的外部空气进行处理和调节，以满足室内空气品质、温度、湿度、洁净度等要求。
通过ahu空气处理单元的处理，可以有效降低室内空气中的污染物、细菌、病毒等有害物质，提高室内空气质量，保障人们的健康。
3.ahu空气处理单元的工作原理ahu空气处理单元的工作原理主要包括以下几个步骤：- 室外新风经过初效过滤器，去除大颗粒物和尘埃；- 新风与室内回风混合，形成混合风；- 混合风经过中效过滤器和高效过滤器，去除细小颗粒物和有害物质；- 混合风经过加湿、除湿和加热、制冷处理，调节空气湿度和温度；- 处理后的空气进入送风管道，输送到各个空调区域。
4.ahu空气处理单元的应用领域ahu空气处理单元广泛应用于办公楼、商场、酒店、医院、学校等各类建筑物中，为人们提供舒适、安全、健康的室内空气环境。
5.ahu空气处理单元的优缺点优点：- 有效改善室内空气质量，保障人们的健康；- 能对空气进行加湿、除湿、加热、制冷等多重处理，满足不同环境需求；- 组件化设计，安装、维护方便。
缺点：- 设备体积较大，占用空间较多；- 系统相对复杂，设计和施工要求较高。
6.结论ahu空气处理单元作为一种关键的空气处理设备，在保障室内空气质量和舒适度方面发挥着重要作用。
版号：AHUB-2009-A1安装使用说明书组合式空气处理机组AHUBE、AHUBS、AHUBW系列安装使用本机组之前，请认真阅读本说明书，并妥善保管!目录一.特点简介•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2二. 型号说明•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3三. 安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4四. 调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8五. 使用及维护保养••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9六. 常见故障分析•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••14在设计与制造过程中，深圳欧威尔充分考虑了您的安全，但这并不能阻止由于非法操作与不当维护所造成的事故对您的危害。
最安全的预防是正确的安装、正确的操作和经常性的维护与保养。
一、特点简介●杜绝冷桥:欧威尔系列组合式空气处理机组的保温壁板四边采用特制的高强度铝型材制成，通过高压聚氨酯发泡将四边铝合金框架和内外金属钣金制作成一块高强度的保温箱板，箱体的内部钣金件和外部钣金件通过聚氨酯保温材料层及特制的隔热高强度工程塑料件巧妙隔绝，箱体面板通过直接拼装后，将箱体内部与箱体外部的热传递彻底隔绝，有效解决了多年来一直困扰空调箱的冷桥问题，没有冷桥。
●不漏风:欧威尔系列组合式空气处理机采用独特设计，紧密配合的阴阳榫头结构，箱体内部设置有压紧密封条，机组漏风率低，箱体更设有填充腔，可填入保温密封材料，完全防止漏风，有效节能！●不生锈的箱体：欧威尔系列组合式空气处理机所有面板四周都镶上了铝型材边框，标准配置的箱体外板采用优质彩钢板，内壁板采用镀铝锌板，箱体美观大方、不会生锈。
ahu空气处理单元摘要：一、什么是ahu空气处理单元二、ahu空气处理单元的组成与工作原理三、ahu空气处理单元的应用领域四、ahu空气处理单元的优缺点五、如何选择合适的ahu空气处理单元正文：ahu空气处理单元，全称为Air Handling Unit，中文意为空气处理单元。
它是一种用于调节和处理空气的设备，广泛应用于空调、暖通等领域。
ahu空气处理单元主要由以下几部分组成：1.风机：风机是ahu空气处理单元的核心部件，负责将空气从室外引入或从室内排放。
2.过滤器：过滤器用于净化空气，去除其中的灰尘、细菌等有害物质。
3.冷凝器或蒸发器：根据需求，ahu空气处理单元可配备冷凝器或蒸发器，用于实现空气的冷却或加热。
4.湿度控制装置：湿度控制装置可以调节空气的湿度，使室内空气保持舒适。
5.通风管道：通风管道连接ahu空气处理单元与室内空间，将处理后的空气输送到各个区域。
6.控制系统：控制系统用于监控ahu空气处理单元的运行状态，并根据需求进行自动调节。
ahu空气处理单元的工作原理如下：1.风机将室外空气引入空气处理单元，经过过滤器过滤后，进入冷凝器或蒸发器进行冷却或加热。
2.经过湿度控制装置调节后，空气的湿度达到设定值。
3.最后，通风管道将处理后的空气输送到室内各个区域，实现空气调节的目的。
ahu空气处理单元在以下领域有广泛应用：1.住宅和商业建筑：用于实现室内空气的舒适性调节。
2.工业生产：用于控制车间、仓库等场所的空气质量，保障生产过程的正常进行。
3.医疗设施：用于调节医院、诊所等场所的空气温度、湿度和洁净度，保障病患和医护人员的健康。
4.农业种植：用于调节温室、养殖棚等农业设施内的空气环境，促进农作物的生长和品质。
在选择ahu空气处理单元时，需考虑以下因素：1.空气处理能力：根据实际需求，选择适当规模的空气处理单元。
2.能效比：选择高能效比的空气处理单元，可以降低能耗，节约运行成本。
3.过滤效率：选择过滤效率高的空气处理单元，有助于保障室内空气质量。
空气处理机组选择计算1 电算表格内容、适用范围和使用说明1.1 空气状态点计算表已知某空气状态点的任意2个常用参数，求其他参数：1、已知干、湿球温度；2、已知干球温度、相对湿度；3、已知干球温度、含湿量；4、已知干球温度、焓值；5、已知含湿量、焓值。
1.2 一次回风空气处理机组的选择计算表基本已知数据：冬夏季室内热湿负荷、人员所需新风量、冬夏季新风状态、冬季加湿方式（仅限于“等焓”或“等温”加湿）注：冬季当室内热湿负荷低于设计工况时，空气处理机组则需要较大的加热和加湿量，因此冬季工况表中填入的热湿负荷值应适当考虑开机时室内较低负荷的数值。
1.2.1夏季工况计算表1、表1：已知室内温湿度，求空气处理机组的送风量、送风参数、冷却量、冷凝水量等。
适用于允许采用最大送风温差的一般典型空气处理机组的选型计算。
见图1.2.1－1处理过程1（实线）。
2、表2：已知室内温度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、冷凝水量和室内相对湿度等。
可用于要求较小送风温差、但又不采用二次加热或二次回风的空调系统能否满足要求。
见图1.2.1（例如下送风舒适性空调），可根据计算结果校核室内相对湿度2－1处理过程2（虚线）。
100%图1.2.1-1 采用最大送风温差的一次回风系统夏季处理过程3、表3：已知室内温湿度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、再热量、冷凝水量等。
适用于要求较小的送风温差，不再热不能满足室内湿度要求的情况，以及热湿比较小，采用再热才能将送风状态点处理至热湿比线上的情况等。
见图1.2.1－2处理过程。
100%图1.2.1-2 带二次加热的夏季一次回风系统处理过程4、表4：已知室内温度、空气处理机组送风量，求室内相对湿度、机组送风参数、冷却量、冷凝水量等。
适用于已按表1确定空气处理机组风量，但无室内湿度控制措施（二次加热等）的一般舒适性空调系统，在室内热湿负荷减小（部分负荷）时，进行室内湿度等校核计算。
AHU系列模数化组合式空气处理机组性能特点AHU系列模数化空气处理机组，是顿汉布什公司的第三代空气处理机组，在其性能优异、运行可靠的基础上，突出体现了机组设计灵活多变的特点，段体可以随意组合，外形尺寸可根据用户要求以127为模数变化，可以最大限度满足用户的不同需求。
模数化概念的引入大大提高了零部件的标准化和通用化程度，在提高产品质量的同时，缩短了设备交货期。
空调箱体设计精致、美观、优雅、大方。
灰色表面光洁平滑，清理方便，能防止灰尘和细菌的沉积，漆层附着力强，抗腐蚀能力佳。
●框架结构AHU机组为直角结构，钢制框架采用2.5mm厚高强度钢板冲压成型。
面板为三明治结构，外板采用防腐处理，内板为镀锌板，两层钢板间填充防水、防火且具有优良保温性能的硬质聚氨脂保温材料或玻璃棉保温材料，隔热性能良好，确保机组表面无凝露。
箱体底座采用2.5mm厚高强度镀锌钢板或型钢制成。
机组结构坚实，具有极好的防腐能力和机械强度。
所有接头和连接面均用密封垫片严格密封，机组漏风率优于国家标准。
●冷桥解决方案为解决冷桥的泄冷和外箱体凝露问题，在所有可能产生冷桥的部位均采用特殊的绝热材料加以隔绝，避免了金属零部件与低温气体的接触，从根本上圆满解决了冷桥问题。
●维修门形式机组维修门有铰链式和快开式可选：铰链式维修门通过铰链固定，强度好、密封性能好。
快开式维修门旋开门锁即可方便的取下，不额外占用维修空间，适用于空间紧张的场合。
●功能段性能描述过滤段A、初效板式过滤器初效板式过滤器为可清洗式、铝合金可拆卸框架，可多次清洗，降低使用成本，无纺布滤料可方便的更换（无纺布滤料可自行采购或有顿汉布什公司提供）。
过滤器安装方式有正面安装或侧面安装可选。
B、袋式初效过滤器初效袋式过滤器为可清洗型，滤料为无纺布，可多次清洗，降低使用成本。
过滤器安装方式有正面安装或侧面安装可选。
C、袋式中效过滤器袋式中效过滤器为一次性过滤器，采用进口化纤或波纤滤料，过滤精度分为F5、F6、F7、F8、F9，根据不同使用场合选用不同等级的过滤器。
ahu空气处理单元摘要：1.AHU 空气处理单元的概述2.AHU 空气处理单元的工作原理3.AHU 空气处理单元的功能和应用4.AHU 空气处理单元的优势和局限性5.AHU 空气处理单元的未来发展趋势正文：一、AHU 空气处理单元的概述AHU 空气处理单元，全称为Air Handling Unit，即空气处理单元，是一种用于处理室内空气的设备。
它可以对空气进行过滤、加热、冷却、加湿、除湿等处理，以满足室内空气的品质和舒适性需求。
AHU 空气处理单元广泛应用于建筑物内，如商业建筑、住宅建筑、医院、实验室等，以提供健康、舒适的室内环境。
二、AHU 空气处理单元的工作原理AHU 空气处理单元的工作原理主要包括以下几个步骤：1.空气吸入：通过风机将室内或室外的空气吸入到AHU 空气处理单元中。
2.空气过滤：空气在经过AHU 空气处理单元前，会先经过过滤器，过滤器可以有效地去除空气中的灰尘、病毒、细菌等颗粒物。
3.空气处理：经过过滤后的空气会进入空气处理单元，进行加热、冷却、加湿、除湿等处理，以满足室内空气的品质和舒适性需求。
4.空气输出：处理后的空气通过风管送至室内各个区域，提供健康、舒适的室内环境。
三、AHU 空气处理单元的功能和应用AHU 空气处理单元具有以下主要功能：1.空气净化：过滤空气中的灰尘、病毒、细菌等颗粒物，提供健康、干净的室内空气。
2.温度控制：通过加热或冷却空气，调节室内温度，以满足人体舒适性需求。
3.湿度控制：通过加湿或除湿，调节室内空气湿度，以保持室内空气的舒适性。
4.通风换气：将室外新鲜空气引入室内，排出室内污浊空气，以保证室内空气的新鲜度。
AHU 空气处理单元广泛应用于建筑物内，如商业建筑、住宅建筑、医院、实验室等，以提供健康、舒适的室内环境。
四、AHU 空气处理单元的优势和局限性AHU 空气处理单元的优势：1.高效过滤：可有效去除空气中的灰尘、病毒、细菌等颗粒物，提供健康、干净的室内空气。
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±0.5℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>2.9m/s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于2.8m/s 时，即加装挡水板）选盘管时冷量需乘以1.06的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
天津大众DL382项目AHU培训资料1.系统描述1.1通风空调设计：1.1.1联合厂房生产车间采用全空气组合式热回收空调机组进行全面通风换气，换气次数为3次/h（共计21台AHU机组，共计安装螺旋风管及矩形风管40000㎡）；1.1.2为满足卫生要求，建筑内的卫生间、更衣室、淋浴室等房间设置全面通风系统，全面通风设计换气次数：卫生间：10次/h、更衣室：6次/h、淋浴间：10次/h（共计88台吸顶式换气扇）1.1.3办公区域及餐厅区域采用组合式热回收空调机组加风机盘管系统进行全面通风换气（共计4台转轮热回收空调机组和305台卧式暗装风机盘管）1.1.4各设备用房设置机械排风系统，全面通风设计换气次数为：变电所：6次/h、空压站：6次/h、制冷换热机房：6次/h（边墙风机、防爆风机、蘑菇式屋顶风机、消防排烟风机、管道风机等共计78台）1.1.5生产车间内局部房间及变电所的多联机空调系统设计（共计111台多联机机组1.1.6充电间设置防爆轴流风机进行排风，换气次数为12次/h，且风机与充电电源联锁1.1.7空调机房设置轴流风机进行排风，换气次数为4次/h1.1.8生产车间经常开启外门的热风幕系统设计（共计32台电热风幕机组）1.1.9仓库区域的高大空间机组供冷及供暖系统设计（共计36台高大空间空调机组）1.1.10办公区、机电一体化区设置消防排烟系统1.1.11门卫室设置1.1.12消防水泵房，油品库设置1.2系统说明1.2.1系统划分：1.2.2 AHU送风系统：1)系统图：2）空调机组段位图：AHU-1~17AHU-18~21FAHU-1~4 3)服务区域：4）服务区域设计工况：5）系统设备清单6）系统运行（只手动运行，自控运行将在自控专业的培训资料上描述）：A．运行模式：B. 系统检查①检查AHU初始状态：打开各个段位检修门，检查机组内部有无人员误进，有无杂物，有无积水等影响AHU正常开机的因素；②检查阀门开启状态：逐一检查AHU机组送风、回风、新风、排风、混风阀门有无处于相应的开启状态；逐一检查系统中的防火阀，手动调节阀，蝶阀等有无打开；③检查送电状态：检查配电柜的送电情况，自控UPS电源，手动/自动切换模式，有无故障报警，显示运行频率等；AHU额定频率一览表④检查供水状态手动状态下，旁通阀打开，冷冻水供回水蝶阀打开，电动阀关闭⑤运行检查空调机组开机后，检查空调机有无异常震动，异响；皮带轮有无异响；空调机四周及机组内部有无漏水；检查压差表指数是否正常；检查每个风口是否正常送风，风量大小是否正常，如有异常需仔细检查风口上的蝶阀及支管上的调节阀是否正常开启；1.2.3风机盘管加新风系统1）系统图2）服务区域3）注意事项A.及时检查风机盘管运行时有无漏水情况，有无噪音情况；B.部分风机盘管是吊顶回风，要及时检查风机盘管的面板或者送风散流器是否堵塞、积灰，要及时清理；C.检查风机盘管的控制面板是否正常显示工作，如有异常要及时更换4）系统设备清单1.2.4多联机系统1）系统图：2）服务区域：3）系统设备清单1.2.5排风，消防排烟系统1）服务区域2）系统设备清单3）注意事项A.风机启停：B.板式排烟口手动复位：C.检查屋面防雨弯头及防鸟网是否损坏1.2.6高大空调，热风幕系统见管道专业的培训资料2.。
约克ahu参数
约克AHU（空气处理单元）是空调系统中的重要组成部分，其
参数对于系统的运行和调节具有重要意义。
以下是约克AHU的一些
常见参数及其含义：
1. 制冷量：AHU的制冷量通常以制冷功率（kW）表示，用于
确定系统的冷却能力。
2. 送风量：AHU的送风量通常以立方米每
小时（m³/h）或标准立方米每秒（NM³/s）表示，用于确定系统的
送风速度和空气流量。
3. 送风温度：AHU的送风温度通常在室内
空气处理过程中进行调节，以满足室内温度要求。
4. 空气过滤器：AHU通常配备有不同级别的空气过滤器，以过滤空气中的尘埃、细
菌和过敏原等杂质。
5. 湿度控制：AHU通常具有湿度控制功能，
可以调节室内湿度以满足人体舒适要求。
6. 风机功率：AHU的风
机功率通常以轴功率（W）表示，用于确定系统风机的能耗。
7. 冷
凝水排放：AHU需要将冷却过程中的冷凝水排出室外，因此需要设
置适当的排水管道和排水设施。
8. 空气处理单元数量：AHU中包
含的空气处理单元数量可以影响系统的容量和效率。
以上是约克AHU的一些常见参数，这些参数对于了解和操作空调系统非常重要。
在实际应用中，需要根据具体需求和环境条件选
择合适的AHU，并对其进行正确配置和调节。
AHU空气处理机组选型手册_NewAHU空气处理机组选型手册目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±0.5℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>2.9m/s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于2.8m/s 时，即加装挡水板）选盘管时冷量需乘以1.06的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s 电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
12．在对噪音要求较高的场合，一般会配置900mm长的消声段，舒适性场合一般选用孔板+玻璃棉形式的消声器，净化场合采用微穿孔的消声器。
13．风阀执行器开关量14．射流风口第二部分1.AHU定义AHU：Air Handling Unit由各种空气处理功能段组装而成的一种空气处理设备。
能够完成空气输送、混合、加热、冷却、除湿、加湿、过滤、消声、热量回收等功能。
2.常用组合形式2.1机组按结构形式可分为：卧式，立式，吊顶式。
按用途分可分为：普通舒适性机组，净化机组等；3.按不同使用场合常用的功能组合按使用场合，AHU可分为：1)舒适性的场合2)工业净化行业3)生化净化行业4)化工行业5)烟草工业6)纺织工业7)汽车工业8)热回收的应用9)除湿机的应用10) 大温差空气处理机组11) 干燥天气的地区3.1舒适性AHU舒适性的AHU服务对象为人，功能类似于家用空调。
最主要的功能为调节空气的温度，对空气进行制冷、加热，简单的过滤及低要求的湿度调节。
此类AHU对风量要求不是很严格，只要风量能够带走空调房间的冷（热）负荷，送风温度即可。
舒适性AHU的常用功能段组合：A．过滤段+盘管段+风机段此种组合为最常见的舒适性AHU，配置也为最低。
过滤器可选用一般的尼龙网、低等级（G3，G4）的板式或袋式过滤器。
过滤器采用外置安装方式，一般为从侧面抽拉，部分吊顶机组会采用从下部抽拉。
盘管一般按制冷工况选型。
在二管制的场合，盘管一般按制冷工况选型，夏天通冷水制冷，冬天通热水制热。
在四管制的使用场合，制冷盘管和制热盘管独立，即功能段按：过滤段+表冷器段+加热盘管段+风机段。
从安装及成本方面考虑，一般将加热盘管放在表冷盘管后边，置于同一水盘里。
少部分客户会要求在表冷和加热盘管之间增加一中间段，以方便两盘管的检修及清洗。
风机一般为普通离心风机。
可采用皮带传动或外转子风机。
此种机组全回风工况、全新风工况、混合工况均适用。
混合工况时，新、回风一般在管道内混合，再进入机组。
B．混合段+过滤段+盘管段+风机段和A类机组的区别在于多一个混合段，可方便进风管道的连接，方便新回风比例的控制，方便过滤器的安装、更换。
针对其他一些使用要求较高的场合，可增加以下功能段：袋式过滤段。
除了配置低等级的初效过滤，再增加等级（F5-F7）相对较高的袋式过滤器。
一般配在板式过滤器后，可同板式过滤器共用滑道安装。
活性炭过滤段。
一些高档场合使用，活性炭过滤可除去空气中的异味、烟尘。
加湿段。
舒适性场合的AHU，从成本考虑，一般使用湿膜加湿或高压喷雾加湿等其他价格较低的加湿器。
此类加湿器效率相对较低，但足可满足“使人感觉空气舒适、不很干燥”。
消声段。
在对噪音要求较高的场合，如医院、会议室、剧院、电台等，通常会增加消声段。
舒适性场合的消声器一般选用孔板+玻璃棉形式的消音片。
3.2电子工业净化场合净化行业的AHU首要服务对象是生产工艺，其次才是人。
工业净化行业对空调房间的各种参数有专门的标准、规范，一般对温度、湿度、压力、风量以及洁净度等参数都有较高的精度要求。
对AHU的选型设计及加工要求相对较高。
AHU一般具有风量大，机组压力高，过滤等级高，控制相对复杂等特点。
电子工业净化场合常用AHU组合：A．混合段+初效过滤段+表冷段+加热段+加湿段+风机段+均流段+中效过滤段+送风段此种组合为最为常见的净化机组。
混合段通常配有风阀，用以调节新回风比例。
初效过滤段通常为G3、G4板式过滤器。
部分客户会要求用袋式过滤器。
净化型AHU的过滤器可按下表配置次数350602818106~8加湿器一般采用高效率的等温加湿，即蒸汽加湿。
在有蒸汽源的情况下，首选干蒸汽加湿器。
在没有蒸汽的情况下，一般选用电极式加热器。
也有客户会选用电热式加湿和二流体加湿（汽水混合）等其他加湿方式。
净化场合不推荐使用高压喷雾、湿膜加湿。
净化型AHU的机组，风机一般使用后倾型的离心风机，使用皮带传动。
因担心皮带会产生粉尘，部分客户会要求用直接驱动方式的离心风机，即风机电机采用联轴器联接。
无蜗壳的风机在净化型AHU 里使用也较为广泛。
为保证空气的洁净，一般在风机段后，即正压段再设置高等级的过滤器。
因为风机段后的机组内部压力要高过大气压，所以不用担心因机组漏风而引起的空气污染。
风机后的均流段起均匀气流及检修的作用。
客户可根据洁净等级再增加更高等级的过滤器在机组中。
洁净等级高的场合，一般在房间内送风口处设置高效过滤器（HEPA）。
B. MAU(Make-up Air handling Unit)进风段+初中效过滤段+一次加热段+一次表冷段+二次表冷段+二次加热段+加湿段+风机段+均流段+高效过滤段+送风段MAU：新风机组，作为净房里的补风机组，将新风直接处理到送风状态点送入房间，不再经过回风机组进行处理，所以机组进出风焓差非常大，制冷、制热盘管的排数多，或采用多级制冷、制热的方式。
电子工业净化场合的AHU常用其他功能段还有：喷淋段，又称水洗段，Air Washer。
起加湿、净化空气的作用；化学过滤段。
用来除去空气中的有害气体；消声段。
对噪音要求高的场合，会增加消声段。
消声尖劈采用微孔板材料，不含其它填充物；电子工业净化场合常用的另外设备：干盘管（DCC, Dry Cooling Coil）。
使用场合：在有洁净要求的小区域采用。
洁净空气不再回到空气处理机组内，而是利用干盘管等含湿量的降温，通过FFU循环至室内。
干盘管通常和新风机组和FFU配合使用，干盘管只负责处理空调房间里的冷热负荷。
制冷时，因房间里无湿负荷，盘管不会产生冷凝水，所以称为干盘管。
干盘管的主要特征有：1．无冷凝水产生（若有冷凝水则会滋生细菌）2.全冷量=显冷量（Total equal sensible）3.盘管的风阻一般不能大于40Pa（小循环的压力靠FFU的电机驱动，压力不能大）。
排数一般为2~3排。
盘管迎面风速一般不大于1.5m/s。
部分客户因安装空间及成本的原因，将盘管迎面风速适当做大，但必须以满足阻力不超标为前提。
4.盘管进水温度一般可采用大于等于12℃的冷水（可以利用AHU的出水引至盘管），也可以采用7 ℃。
生化行业净化AHU制药行业用AHU常用功能段布置和电子行业相似。
特殊之处在于：部分空调房间要求相对湿度较低，通常在AHU中配有除湿装置，较为常用的除湿有冷冻除湿和转轮除湿。
一般功能段排布为：新风进风段+初效过滤段+（前）表冷段+中间段+转轮除湿机+回风段+（后）表冷段+加热段+风机段+中效过滤段+送风段。
前表冷处理新风，经转轮除湿机后，空气温度上升，后表冷则负责处理这部分温升及房间里的负荷。
对空气中菌群含量要求严格，通常配有臭氧除菌装置。
因臭氧有较强氧化性，且极容易溶于水中，所以臭氧发生装置一般安装于送风段，以防臭氧腐蚀盘管等部件。
医院手术室用AHU洁净手术室专用空调机组，常用功能段排布为：进风段+初效过滤+风机段+均流段+表冷段+加热段+加湿段+中效过滤段+送风段主要有以下特点:1) 中效过滤器设置于机组正压段，因负压段多漏气，中效若设在负压段，易使未经中效过滤处理的空气进人高效过滤器，缩短其使用寿命。
2) 与传统机组相反，表冷段设置在正压段，这样就可以从根本上消除盘管积水、不易排水的问题。
更为重要的是，由于正压的存在，可以将传统的水封取消，彻底解决了因积水而滋菌、污染和臭气等间题。
3) 因手术室净化空调系统存在相对冷热负荷小的特点，因此强调热交换器(表冷器)应优先满足洁净要求，保证其不易积尘，而热交换效率可在其次。
所以，热交换器翅片一般采用平翅片，间距可放大，并涂亲水膜，以利翅片表面不易形成小水珠，减少气流带水现象。
盘管所在截面的气流速度不应大于2m／s。
4) 由于机组取消了水封，为防止室外不洁空气倒灌而设置气密性自动排水阀，有水时自动排水，无水时自动关闭，隔绝倒灌的可能。
5) 考虑到洁净要求，加湿段一般采用二次发生蒸汽的干燕汽加湿器，不采用水雾化加湿、电极加湿等方式。
6) 电加热器采用不锈钢光管制作，表面平滑、耐腐蚀、不易积尘、易清洗。
7) 机组内设置紫外线杀菌等装置，对空调机组内部进行消毒，有效控制箱内微生物生长，消除异味。
紫外杀菌灯通常安装与细菌易滋生的表冷段、过滤段。
但紫外杀菌灯长期照射普通化纤材料过滤器，容易造成过滤迅速老化，使滤料粉末化，造成空气污染。
所以如需在过滤段前后安装紫外灯，过滤器需为玻璃纤维材料。
8) 净化系统的消音器不应采用常用的复合阻抗式消声器，因这种消音器的内填吸声材料往往为玻璃棉，覆面材料为玻璃丝布。
在气流长时间冲击下，易破损，形成纤维飞散，损害人体健康。
