一、设计依据(1) 部颁《公路工程技术标准》(JTG B01-2003)(2) 部颁《公路桥涵设计通用规范》(JTGD60-2004)(3) 部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)(4) 部颁《公路砖石及混凝土桥涵设计规范》(JTJ022-85)(5) 部颁《公路工程抗震设计规范》(JTJ004-89)(6) 部颁《公路桥涵地基与基础设计规范》(JTJ024-85)(7) 部颁《公路桥涵施工技术规范》(JTJ041-2000)二、技术标准三、主要材料四、设计要点结构计算考虑承载能力极限状态和正常使用极限状态下的各种最不利组合，对强度、裂缝、变形进行控制。
(一) 圆管涵、倒虹吸1. 管壁各断面的弯矩计算采用刚性圆管涵计算方法计算；φ1.0米管涵管壁厚度与孔径比采用3∶20，φ1.5米管涵管壁厚度与孔径比采用1∶10。
2. 管身荷载：管身所受恒载包括管身自重、管身侧面及顶面土压力。
管身所承受的活载即车辆荷载通过填土按30°扩散角分布于管顶假定的水平面上，当分布宽度小于计算孔径时，按局部均布荷载计算；基底竖向反力假定通过基础均匀分布；圆管的侧压力强度按管顶水平面以上土柱引起的水平荷载计算；填土容重为18kN/m3，内摩擦角为35°。
3. 据管顶及管侧内力计算结果，按单筋截面砼配置管壁内、外两层受力钢筋。
4. 内径为1.5m的圆管涵用于主线上，内径为1.0m的圆管涵用于填土高度小于4.0m的互通匝道上。
5. 倒虹吸水头差(竖井进出口至管涵中心处的高差)≤12米。
(二) 箱涵1. 箱身按闭合箱形截面，取1m箱长进行内力计算，顶、底板按受弯构件配筋，侧墙按偏心受压构件计算。
2. 箱身荷载箱身所受恒载包括箱身自重、箱身侧面及顶面土压力、搭板重(填土高度小于0.5m时)。
箱身所受活载，按30°角扩散车轮荷载，不计冲击力。
活载通过填土引起的侧压力，按箱身全长范围内的箱后填土破坏棱体上的活载换算成等代均布土层厚度计算。
涵洞的类型涵洞是渠系建筑物中较常见的一种交叉建筑物。
当渠道与道路、沟谷等障碍物相交时，在道路或填方渠道下面，为输送渠水或宣泄沟谷来水而修建的建筑物叫做涵洞。
通常所说的涵洞主要指不设闸门的输水涵洞和排洪涵洞，一般由进口、洞身、出口三部分组成。
如图1所示。
图1 填方渠道下的石拱涵洞一、涵洞的类型1、圆涵（图2）。
水力条件和受力条件较好，能承受较大的填土和内水压力作用，一般多用钢筋混凝土或混凝土建造，便于采用预制管安装，是最常采用的一种形式。
优点：结构简单、工程量小、便于施工。
当泄水量大时，可采用双管或多管涵洞，其单管直径一般在～6m之间。
钢筋混凝土圆涵根据有无基础分为有基圆涵、无基圆涵、四铰圆涵。
2、箱涵（图3）。
多为刚结点矩形钢筋混凝土结构，具有较好的静力工作条件，对地基不均匀沉降的适应性好，可根据需要灵活调节宽高比，泄流量较大时可采用双孔或多孔布置。
适用于洞顶埋土较厚，洞跨较大和地基较差的无压或低压涵洞，可直接铺设于砂石地基、砌石、混凝土垫层上。
小跨度箱涵可以分段预制，然后现场安装。
图2 圆涵(a)有基圆涵；(b)无基圆涵；(c)四铰圆涵图3 箱涵3、盖板涵。
一般采用矩形或方形断面，由边墙、底板、盖板组成（图4）。
侧墙和底板可用混凝土或浆砌石建造。
盖板一般采用预制钢筋混凝土板，盖板一般简直于侧墙上。
若地基较好、孔径不大，底板可做成分离式，底部用混凝土或砌石保护，下垫砂石以利排水。
主要用于填土较薄或跨度较小的无压涵洞。
图4 盖板涵4、拱涵。
由拱圈、侧墙、底板组成。
工程中最常见的有半圆拱、平拱两种形式。
拱圈可做成等厚或变厚的，混凝土拱厚一般不小于20cm，砌石拱厚一般不小于30cm。
拱涵多用于地基条件较好、填土较高、跨度较大、泄量较大的无压涵洞。
拱涵的底板根据跨度大小以及地基情况，可采用整体式、分体式两种形式（图5）。
为改善整体式底板的受力条件，工程上常采用反拱底板（图6）。
图5 拱涵图6 反拱底板。
一、设计依据(1) 部颁《公路工程技术标准》(JTG B01-2003)(2) 部颁《公路桥涵设计通用规范》(JTGD60-2004)(3) 部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)(4) 部颁《公路砖石及混凝土桥涵设计规范》(JTJ022-85)(5) 部颁《公路工程抗震设计规范》(JTJ004-89)(6) 部颁《公路桥涵地基与基础设计规范》(JTJ024-85)(7) 部颁《公路桥涵施工技术规范》(JTJ041-2000)二、技术标准三、主要材料四、设计要点结构计算考虑承载能力极限状态和正常使用极限状态下的各种最不利组合，对强度、裂缝、变形进行控制。
(一) 圆管涵、倒虹吸1. 管壁各断面的弯矩计算采用刚性圆管涵计算方法计算；φ1.0米管涵管壁厚度与孔径比采用3∶20，φ1.5米管涵管壁厚度与孔径比采用1∶10。
2. 管身荷载：管身所受恒载包括管身自重、管身侧面及顶面土压力。
管身所承受的活载即车辆荷载通过填土按30°扩散角分布于管顶假定的水平面上，当分布宽度小于计算孔径时，按局部均布荷载计算；基底竖向反力假定通过基础均匀分布；圆管的侧压力强度按管顶水平面以上土柱引起的水平荷载计算；填土容重为18kN/m3，内摩擦角为35°。
3. 据管顶及管侧内力计算结果，按单筋截面砼配置管壁内、外两层受力钢筋。
4. 内径为1.5m的圆管涵用于主线上，内径为1.0m的圆管涵用于填土高度小于4.0m的互通匝道上。
5. 倒虹吸水头差(竖井进出口至管涵中心处的高差)≤12米。
(二) 箱涵1. 箱身按闭合箱形截面，取1m箱长进行内力计算，顶、底板按受弯构件配筋，侧墙按偏心受压构件计算。
2. 箱身荷载箱身所受恒载包括箱身自重、箱身侧面及顶面土压力、搭板重(填土高度小于0.5m时)。
箱身所受活载，按30°角扩散车轮荷载，不计冲击力。
活载通过填土引起的侧压力，按箱身全长范围内的箱后填土破坏棱体上的活载换算成等代均布土层厚度计算。

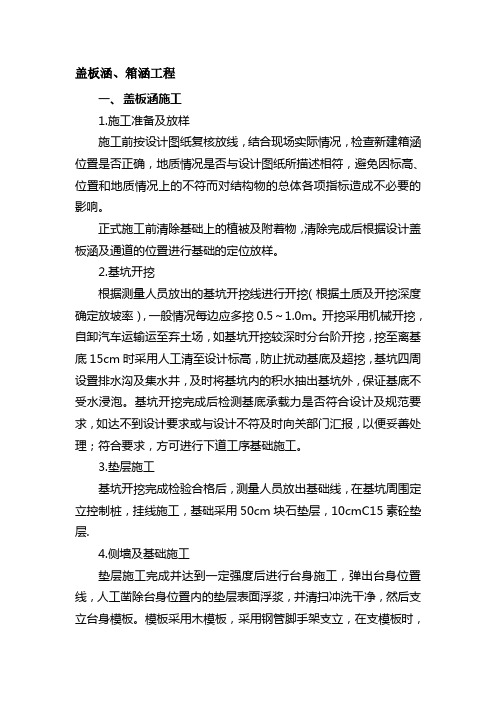

盖板涵、箱涵工程一、盖板涵施工1.施工准备及放样施工前按设计图纸复核放线，结合现场实际情况，检查新建箱涵位置是否正确，地质情况是否与设计图纸所描述相符，避免因标高、位置和地质情况上的不符而对结构物的总体各项指标造成不必要的影响。
正式施工前清除基础上的植被及附着物，清除完成后根据设计盖板涵及通道的位置进行基础的定位放样。
2.基坑开挖根据测量人员放出的基坑开挖线进行开挖（根据土质及开挖深度确定放坡率），一般情况每边应多挖0.5～1.0m。
开挖采用机械开挖，自卸汽车运输运至弃土场，如基坑开挖较深时分台阶开挖，挖至离基底15cm时采用人工清至设计标高，防止扰动基底及超挖，基坑四周设置排水沟及集水井，及时将基坑内的积水抽出基坑外，保证基底不受水浸泡。
基坑开挖完成后检测基底承载力是否符合设计及规范要求，如达不到设计要求或与设计不符及时向关部门汇报，以便妥善处理；符合要求，方可进行下道工序基础施工。
3.垫层施工基坑开挖完成检验合格后，测量人员放出基础线，在基坑周围定立控制桩，挂线施工，基础采用50cm块石垫层，10cmC15素砼垫层.4.侧墙及基础施工垫层施工完成并达到一定强度后进行台身施工，弹出台身位置线，人工凿除台身位置内的垫层表面浮浆，并清扫冲洗干净，然后支立台身模板。
模板采用木模板，采用钢管脚手架支立，在支模板时，脚手架必须支立在有足够承载力的地面上，防止支架沉陷，使浇筑混凝土结构变形。
模板支立要牢固、稳定，接缝严密、平顺，模板支立的平整度与垂直度必须满足规范要求。
在模板支立完毕后，按规范要求检查模板的平整度、垂直度、几何尺寸。
砼浇注时派专人看护模板防止跑浆、跑模。
砼由砼拌和站集中拌和，毛石由施工现场清洗干净一同浇筑。
砼采用吊车垂直运输，串筒配合入模，分层浇注，每层浇注厚度控制在30cm以内。
振捣时振捣棒扦入下层5～10cm，保证上下层砼结合良好，严禁过振或漏振，保证砼外光、内实。
混凝土浇筑完成后，待表面收浆后尽快对混凝土养生。
涵洞的分类及土建计量知识点讲解1、分类按建筑材料分:砖涵.石涵.混凝土涵.钢筋混凝土涵.木涵.陶瓷管涵.缸瓦管涵.按构造形式分:圆管涵.盖板涵.拱涵.箱涵.按断面形状分:圆形涵.卵形涵.拱形涵.梯形涵. 矩形涵按孔数可分:单孔.双孔.多孔.按有无履土可分:明涵.暗涵.2、涵洞设计的一般规定：涵洞长度与净高的关系h＝1.25m，涵洞长度不宜超过25mh>=1.5m，长度不受限制对0.75m盖板涵，h h>=1.0m，长度不宜超过15m涵洞最小孔径的规定0.75m盖板涵仅适用于无淤积的灌溉涵排洪涵孔径不应小于1.25m。
板顶填土高度不应小于1.2m3、涵洞设计一般步骤：外业测绘：收集涵洞的勘测资料，包括涵洞轴向断面（必要时有辅助断面和1：500地形图）、涵洞设计资料调查表、有沟或路的应测绘沟（或路）与线路的平面关系。
根据汇水面积确定涵洞的设计流量（p=1/100)。
相关资料的准备：线路平剖面资料、填挖高度表、地质资料等。
路基设计资料：路基断面的形式（路基宽度、路基边坡、坡面防护等）、出入口排水侧沟的沟底标高资料。
涵洞孔径式样、出入口铺砌类型的拟定。
根据涵洞功能、相关资料合理确定。
孔径宜大不宜小，宜宽矮不宜高窄。
出入口泄水面标高的拟定（排洪涵主要系为排除汇区内汇水而设，涵洞出入口标高均应较路基排水沟低。
入口低，可以接引侧沟汇水，出口低，是因为涵洞一般均设置在汇区内地势最低洼处，出口侧路基侧沟均汇至涵洞出口处，并通过出口铺砌，排至下游。
因此当遇到地势相对平坦，出口太低无条件排水时，应提请路基合理调整排水系统设计。
涵身坡度一般不小于4‰以利排水。
）涵洞长度的计算、涵身分节与涵长调整（后面单独介绍）涵洞基础的设计（当涵洞基地应力不满足要求时，基底应进行加固处理，常见的有换填、碎石桩、旋喷桩等。
）工程数量计算及汇总出图4、进出水口沟床加固及防护1) 在涵洞上、下游河沟和路基边坡一定范围内，宜采取冲刷防护措施。
盖板涵、箱涵盖板涵1、基坑开挖基坑用挖掘机开挖，在拆除原盖板涵清淤后放出基坑大样，用石灰打线后开挖。
开挖过程中随时检测各轴线位置和高程，开挖的基坑比设计图纸的基坑放大（详见基坑开挖示意图）。
并在基坑内设纵横向的排水沟、在四角设集水坑，随时抽出坑内渗水防止土方坍塌。
(1)按图纸要求测放基础中心桩，定出基础的纵横轴线控制桩，控制桩布置在不受基坑开挖影响的位置。
严格控制承台的平面尺寸和标高。
(2)根据设计图给定的基础几何尺寸及基础模板设计所需，开挖基坑，各边比设计尺寸增宽2m，并按要求放坡。
基坑开挖事先通知施工监理，复核地面高程和平面位置。
在监理批准后开挖。
(3)基坑排水采用设置集水坑，便于及时排出坑内的水。
(4)当挖掘机挖至接近标高还差20cm左右一层土时停止挖土，待基础层施工准备工作就绪后以人工突击挖除。
然后经检验合格，随即铺设碎石垫层并夯实。
2、基础及支撑梁的浇筑(1)首先扎底层钢筋，安放钢筋骨架；接着绑扎上层钢筋，立外模支撑，埋设预埋钢筋，基础砼及支撑梁砼采用25号砼，输送泵管接到砼浇注点入模方法。
(2)砼到达现场后要随时抽样，测定砼坍落度并制作试块。
(3)浇筑砼采用插入式振捣器进行捣实，振捣器的插入紧跟砼的入模，防止漏振与过振。
(4)浇筑时在整个平截面范围水平分层进行浇筑，每层厚度不大于30cm，上下两层间隙时间尽量缩短，在振捣时将插入式振捣器的振动棒稍伸入到下层砼。
(5)振捣时间以被振捣砼表面停止沉落和表面气泡不再显著发生为度。
(6)振捣时振动棒避免碰钢预埋件，并与模板保持一定距离。
振捣时不摇动钢筋，以免影响下层砼与钢筋的握裹强度。
(7)基础顶面做好抹面工作，收水到符合要求，使之表面平整光洁，尤其注意立柱立模位置处的平整，以方便模板安装，在砼顶面达到高程并振捣结束，初步整平后，在涵台与基础连接部插入部分“石笋”并使其“粘牢”。
(8)当砼浇筑完毕后，及时做好养护工作，防止砼表面产生收缩裂缝。
箱涵与盖板涵的区别
箱涵是多次超静定结构结构稳定性好适宜于地基承载力较弱处盖板涵是静定结构适宜地基承载力较好的地方。
在部分地区考虑到经济比较盖板涵比箱涵经济箱涵与盖板涵的区别1、箱涵为超静定结构盖板涵为静定结构两者配筋大不同2、箱涵要求密封性盖板涵不要求3、箱涵要求地基承载力低小于200KPa的都可以盖板涵要求至少大于200KPa4、箱涵可以做到很大跨径公路穿越铁路整体顶推施工盖板涵最大跨径现在一般为6米5、箱涵可以做成无覆盖明涵盖板涵至少要有0.5米的覆盖。
再就是铁路中箱涵多高速公路中盖板涵多因为铁路的路基宽度小但是承载要求高高速公路路基宽承载力要求相对较低所以通常箱涵涵身不长而高速公路的盖板涵很长我们这的盖板涵长的都有42m多因为软土地基沉降大箱涵整体性好过盖板涵箱涵是超静定结构盖板涵是静定结构受力好1、盖板涵对地基的承载力要求高在施工墙体和盖板后在由铺地使盖板涵形成一个整体箱涵对地基承载的要求低于盖板涵要是流量不大和不要求通行的可以改为圆管涵。
2、同等长度的盖板涵的造价要低于箱涵洞。
