光纤通信原理-(全套)课件

光纤通信原理-(全套)课件

1.2 光纤通信的主要特性
1.2.1 光纤通信的优点
1. 光纤的容量大
光纤通信是以光纤为传输媒介，光波为载 波的通信系统，其载波—光波具有很高的 频率(约1014Hz)，因此光纤具有很大的通信 容量。
2. 损耗低、中继距离长
目前，实用的光纤通信系统使用的光 纤多为石英光纤，此类光纤在1.55μm波长 区的损耗可低到0.18dB/km，比已知的其他 通信线路的损耗都低得多，因此，由其组 成的光纤通信系统的中继距离也较其它介 质构成的系统长得多。
光纤通信原理
1
第一章 概 述
1.1 光纤通信的发展与现状 1.2 光纤通信的主要特性 1.3 光纤通信系统的组成和分类
1.1 光纤通信的发展与现状
1.1.1 早期的光通信
到了1880年，贝尔发明了第一个光电 话，这一大胆的尝试，可以说是现代光通 信的开端。
在这里，将弧光灯的恒定光束投射在 话筒的音膜上，随声音的振动而得到强弱 变化的反射光束，这个过程就是调制。
式中：R、T都是复数，包括大小及相
位。其模值分别表示反射波、传递波与入
射波幅度的大小之比；2Ф1、2Ф2是R和T的
相角，分别表示在介质分界面上反射波、 传递波比入射波超前的相位。
3. 平面波的全反射
全反射是一种重要的物理现象，当光 波从光密介质射入光疏介质，且入射角大 于临界角时才能产生全反射，即全反射必
1. 子午射线在阶跃型光纤中的传播
阶跃型光纤是由半径为a、折射率为常 数n 1的纤芯和折射率为常数n2的包层组 成，并且n1>n2，如图2.6所示。
图2.6 光线在阶跃型光纤中的传播
2. 子午射线在渐变型光纤中的传播
渐变型光纤与阶跃型光纤的区别在于 其纤芯的折射率不是常数，而是随半径的 增加而递减直到等于包层的折射率。

光纤通信原理和技术PPT课件

光纤通信原理和技术PPT课件

波长（µm） 系统类型
0.85
IM/DD
光纤 多模
BL(Gb/s·km) 年代
2
1978
1.3
IM/DD
单模
第1章 绪论
1.1 光通信发展史 1.2 国内外光纤通信技术发展概况 1.3 光纤通信系统的基本构成
第1章 绪论
1.1 光通信发展史
1.1.1 现代通信的发展
人类社会出现后，人与人之间就需要信息交流。原始社会 人们可以靠声音（语言）、肢体动作（肢体语言）或面部表情 等交流信息，这就是原始的通信，是人们面对面的交流。
60年代最好的光纤传输衰减为1000dB/km，即传输1km， 光功率降到原来的1/10100≈0，因而这种光纤不可能用作通 信媒质。当时没有人相信光纤可以用于通信，也没有人从 事光纤用于通信的研究。英藉华人学者高锟博士的贡献在 于理论上证明这样大的传输衰减是由于光纤中杂质吸收和 散射引起的。如将光纤提纯，则传输衰减可以降到可在通 信中实用的程度（最初提出的指标是20dB/km）[1].这一贡 献具有深远意义，完全改变了通信容量不适应社会发展的 需求，推动了信息社会更快地到来。由于这一贡献，高锟 博士获得了2009年诺贝尔物理学奖。
第1章 绪论
2.半导体激光器性能的突破
1960年发明的第一个激光器是红宝石(固体)激光器，不久 （1961年）半导体激光器研制成功，但当时需要在低温(液氮) 下脉冲工作。后来采用异质结技术使激光器可在常温下连续 工作，但开始只有数小时甚至数分钟的寿命，由于寿命极短 不能实用化。经过一段时间的努力，才研制成功可实用的半 导体激光器。现在的半导体激光器的性能有了极大的提高， 其寿命可达106小时，甚至达108小时，功率可达10 毫瓦量级 (泵浦激光器可达几百毫瓦),可调谐范围几百GHz,线宽低到 1―10MHz(外腔激光器能达几十kHz)，适用于各种光通信系统， 为光纤通信实用化打下了基础。激光器价格也在不断下降， 干线通信系统所用激光器已降到千美元量级；几十美元，甚 至几美元的半导体激光器可用于接入网系统。

《光纤通信原理》课件

《光纤通信原理》课件
光接收机
光接收机是用于接收和还原光信号的设备，它由光检测器和信号处理电路组成 。光检测器将接收到的光信号转换为电信号，信号处理电路则对电信号进行放 大、滤波和均衡等处理，以恢复原始的电信号。
光放大器与光中继器
光放大器
光放大器用于放大传输中的光信号，以提高光纤通信系统的传输距离和可靠性。常见的 光放大器包括掺铒光纤放大器（EDFA）和拉曼放大器等。
01
02
广播电视
光纤传输具有大容量、长距离传输的 特点，广泛应用于广播电视节目的传 输。
03
企业和校园网络
光纤网络具有高速、稳定、安全的特 点，成为企业和校园网络的首选。
电力通信
光纤通信在电力系统中用于实现自动 化控制、远程监控等功能，保障电力 系统的安全稳定运行。
05
04
军事和航空航天
光纤通信具有抗电磁干扰、轻便等特 点，在军事和航空航天领域得到广泛 应用。
塑料光纤
由高透明度的聚合物材料 制成，具有柔韧性好、成 本低等优点，但传输损耗 较大。
石英光纤
由纯度极高的石英玻璃拉 制而成，具有低损耗、高 透明度、耐高温等优点， 是应用最广泛的光纤。
光纤的传输特性
光的全反射
光纤利用光的全反射原理传输光信号，具有很强的抗干扰能力和 保密性。
光的偏振
光纤中的光波具有偏振状态，对光的传输特性有一定影响。
光的干涉与衍射
光纤中的光波会受到光的干涉与衍射作用，对光的传输方向和强 度产生影响。
光纤的损耗与色散
光纤的损耗
光纤传输光信号时会因为吸收、散射等原因产生能量损耗，限制了传输距离和信号质量。
光纤的色散
光纤传输光信号时会因为不同频率或模式
04
光中继器

光纤通信原理ppt下载-光纤通信原理

光纤通信原理ppt下载-光纤通信原理

成功源于不懈的努力，人生最大的敌人是自己怯懦
•
2、
。0 3:11:31 03:11:3 103:111 1/10/2 020 3:11:31 AM
每天只看目标，别老想障碍
•
3、
。20.1 1.1003: 11:310 3:11Nov -2010-Nov-20
宁愿辛苦一阵子，不要辛苦一辈子
•
4、
。03:1 1:3103: 11:310 3:11Tue sday, November 10, 2020
• CMI码的编码规则：输入码型“1”交替地以“00”和“11” 表示，而“0”固定用“01”表示。CMI解码与编码过程相反： 如果输入的是“11”或“00”则输出为“1”，如果输入为 “10”或“01”，则输出为“0”。
每一个成功者都有一个开始。勇于开始，才能找到成
•
1、
功的路 。20.11.1020.11.10Tuesday, November 10, 2020
•
9、
。上 午3时11 分31秒 上午3 时11分0 3:11:31 20.11.1 0
• 10、一个Βιβλιοθήκη 的梦想也许不值钱，但一个人的努力很值 钱。11/10/2020 3:11:31 AM03:11:312020/11/10
• 11、在真实的生命里，每桩伟业都由信心开始，并由 信心跨出第一步。11/10/2020 3:11 AM11/10/2020 3:11
光纤通信原理
信息源 电发射机 光接收机
光发射机 电发射机
信息源
电信号
光信号
电信号

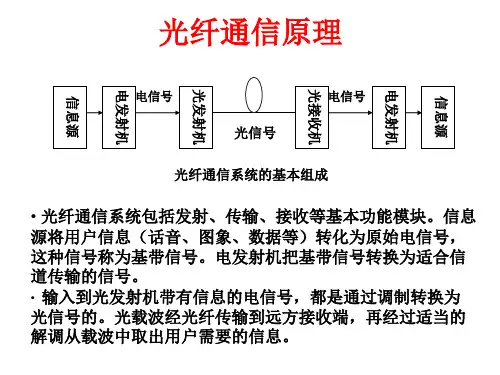

光纤通信系统的基本组成
