医院监控系统设计方案

医院视频监控方案

随着社会的不断发展和医疗技术的进步，医院对于安全管理的要求也越来越高。视频监控系统作为一种重要的安全管理工具，已经被广泛应用于医院的各个部门。这种技术的应用不仅可以有效监控医院的安全和秩序，还可以提高医院的工作效率和服务质量。

1.医院视频监控系统的布设位置

在医院的布设位置方面，可以根据医院的不同功能区域和需要，分别进行设置。比如，设置在医疗设备室、手术室、ICU等高度敏感的区域，以保障患者和医护人员的安全；同时也可以在门诊大厅、病房、走廊等一般区域布设摄像头，以监控医院内部的工作和秩序。

2.医院视频监控系统的联动功能

医院视频监控系统可以与其他安全设备进行联动，如门禁系统、消防报警系统等，形成一个完整的安全监控体系。比如，当监控系统发现异常情况时，可以及时触发门禁设备关闭门禁门，或者通知消防报警系统进行报警处理，以确保医院内部的安全。

3.医院视频监控系统的远程监控功能

随着互联网的普及，医院视频监控系统也可以实现远程监控功能。医院管理员可以通过手机、电脑等终端设备随时随地查看医院的监控画面，及时发现问题并进行处理，提高医院的管理效率和反应速度。

4.医院视频监控系统的录像存储功能 医院的视频监控系统需要具备强大的录像存储功能，以便长时间、大容量地存储监控画面。同时，还需要具备智能分析技术，能够自动生成监控报告和分析结果，为医院的管理决策提供有效依据。

总的来说，医院视频监控系统是一项非常重要的安全管理工具，对于医院的安全管理和服务质量至关重要。只有不断完善相关监控方案，才能更好地保障医院的整体安全和秩序。希望以上方案对于医院视频监控系统的设计和使用能够起到一定的启发和帮助。

三合一平台-医院综合安防系统解决方案-平安城市

导读：医院目前已经建设有大量的安防系统，每套系统均有一套独立的平台，本方案将视频、报警、门禁、消防、出入口等系统功能融合到一套平台中，值班人员仅需要一套平台即可完成所有操作，缩减工作人员响应时间，提高工作效率。

一、方案设计

安防子系统设计

1、视频监控系统

视频监控系统主要包括前端摄像机、电源及信号传输、监控中心设备三部分组成。前端摄像机设计在医院园区出入口、主要干道、停车场、各功能性楼进出口、各楼大厅、通道、电梯厅、楼梯口及部分重要场所包括挂号收费处、住院登记、护士站、输液室及婴儿房等区域安装不同类型摄像机进行视频监控。中心设置存储设备、控制设备及显示设备，通过专门的线路将前端的视频信号传输至中心进行存储、显示。前端摄像部分的范围大小、好坏及它产生图像信号的质量将影响整个系统的质量，结合医院的监控特点，我们在选择摄像机时按照以下原则：

医院周界及园区出入口是入侵防范的第一道防线，周界采用室外快球和红外摄像机全天候记录视频信息；大门出入口及其他与外界相通的出入口，选用高清室外快球及枪式摄像机，快球带红外功能，全天候清楚的辨别出入人员的面部特征，并实现快速定位及追踪目标；枪机带强光抑制，清晰记录进出机动车牌号；

室外停车场占地面积广，夜间具有环境光线，但光线不甚理想的场合，采用低照度摄像机，以获得良好的图像效果；地下停车场灯光差、死角多，是案件多发区，选用红外枪机对整个地下室进行监视，设计不留死角；

大楼门诊大厅，因为人流量较大，人员情况复杂，监控的任务较重，针对这种情况，采用多台摄像机同时监控的方式，安装多台摄像机指向不同的方位，并结合室内半球，可实现在一个监控点同一时间内对不同方位的实时监控(即“X+1”方式组建)，加大了监控的范围。同时，对于门口点位，进行智能化分析，如人脸抓拍、人流量统计等；

医院挂号收费大厅及各层的收费均是现金流动较大的场合，记录交易情景对于医院的日后查证以及平时的安全管理有着重要意义，同时在监控点位的布置上尽可能增加连续监控的画面，针对现金流动形成专门的监控通道，以保证对现金的重点监视。选用彩色高清摄像机与挂号收费柜台一一对应；

I 医院病床输液监控系统

摘 要

该设计是以单片机MEGA16为核心，以键盘，碰触开关及红外光电开关为输入系统，以液晶、声光报警电路及步进电机为输出系统的智能化输液控制及监控系统。键盘系统为独立式按键系统，红外光电开关的功能为检测点滴的滴下。步进电机具有转速可控功率大及输入脉冲不变时可保持大力矩等优点，这样就可以自如控制吊瓶的上、下缓移可以达到智能控制的目的。点滴速度可用键盘来设定，同时输液结束或发生异常情况能发出报警信号。以上面所述装置为一个从站，主站和从站之间采用自定义串口通信协议，建立了一个由主站控制128个从站的有线监控系统。

关键字 ： 光电开关 MEGA16 步进电机 串口通行

Abstract

The design is based on SCM MEGA16 core to keyboard, touch switches and

infrared photoelectric switch for the input system to LCD, sound and light alarm

circuit and the stepper motor output system of intelligent infusion for the control and

monitoring system. Keyboard keys for the stand-alone systems, infrared photoelectric

switch function for the detection of the drip . Stepper motor control with speed and

input pulse power of a large change can be maintained when the advantages of high

torque, so that you can freely control the bottle on a string of upper and lower slow

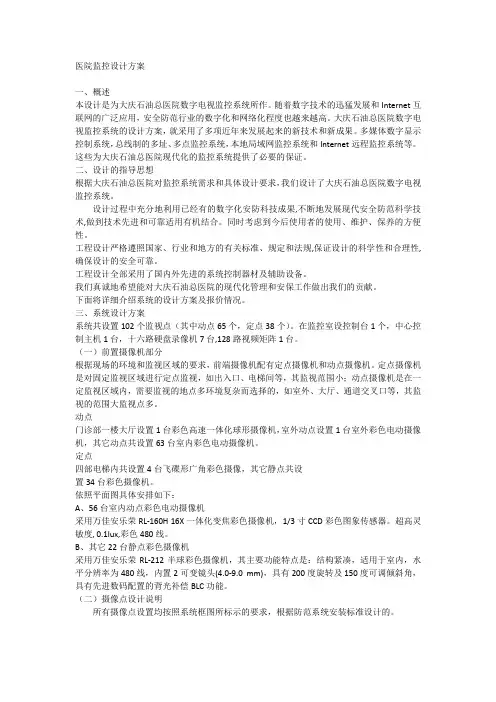

医院监控设计方案

一、概述

本设计是为大庆石油总医院数字电视监控系统所作。随着数字技术的迅猛发展和Internet互联网的广泛应用，安全防范行业的数字化和网络化程度也越来越高。大庆石油总医院数字电视监控系统的设计方案，就采用了多项近年来发展起来的新技术和新成果。多媒体数字显示控制系统，总线制的多址、多点监控系统，本地局域网监控系统和Internet远程监控系统等。这些为大庆石油总医院现代化的监控系统提供了必要的保证。

二、设计的指导思想

根据大庆石油总医院对监控系统需求和具体设计要求，我们设计了大庆石油总医院数字电视监控系统。

设计过程中充分地利用已经有的数字化安防科技成果,不断地发展现代安全防范科学技术,做到技术先进和可靠适用有机结合。同时考虑到今后使用者的使用、维护、保养的方便性。

工程设计严格遵照国家、行业和地方的有关标准、规定和法规,保证设计的科学性和合理性,确保设计的安全可靠。

工程设计全部采用了国内外先进的系统控制器材及辅助设备。

我们真诚地希望能对大庆石油总医院的现代化管理和安保工作做出我们的贡献。

下面将详细介绍系统的设计方案及报价情况。

三、系统设计方案

系统共设置102个监视点（其中动点65个，定点38个）。在监控室设控制台1个，中心控制主机1台，十六路硬盘录像机7台,128路视频矩阵1台。

（一）前置摄像机部分

根据现场的环境和监视区域的要求，前端摄像机配有定点摄像机和动点摄像机。定点摄像机是对固定监视区域进行定点监视，如出入口、电梯间等，其监视范围小；动点摄像机是在一定监视区域内，需要监视的地点多环境复杂而选择的，如室外、大厅、通道交叉口等，其监视的范围大监视点多。

动点

门诊部一楼大厅设置1台彩色高速一体化球形摄像机，室外动点设置1台室外彩色电动摄像机，其它动点共设置63台室内彩色电动摄像机。

定点

四部电梯内共设置4台飞碟形广角彩色摄像，其它静点共设
