仰拱衬砌施工方案

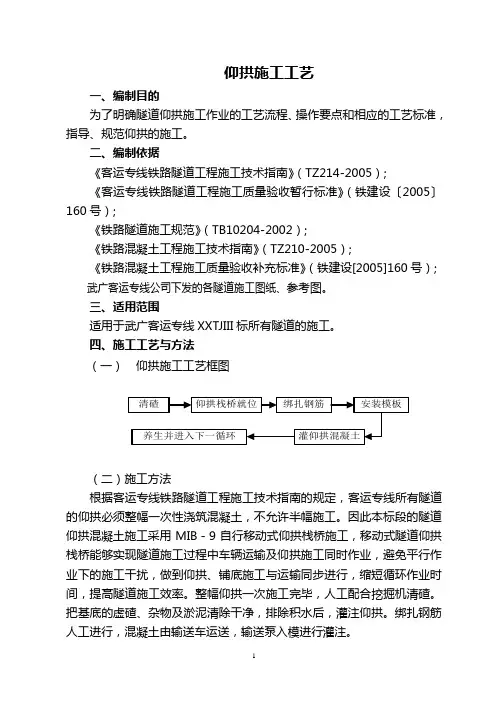

1 仰拱施工工艺

一、编制目的

为了明确隧道仰拱施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范仰拱的施工。

二、编制依据

《客运专线铁路隧道工程施工技术指南》（TZ214-2005）;

《客运专线铁路隧道工程施工质量验收暂行标准》（铁建设〔2005〕160号）;

《铁路隧道施工规范》（TB10204-2002）;

《铁路混凝土工程施工技术指南》（TZ210-2005）;

《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）;

武广客运专线公司下发的各隧道施工图纸、参考图。

三、适用范围

适用于武广客运专线XXTJIII标所有隧道的施工。

四、施工工艺与方法

（一） 仰拱施工工艺框图

清碴仰拱栈桥就位绑扎钢筋安装模板灌仰拱混凝土养生并进入下一循环

（二）施工方法

根据客运专线铁路隧道工程施工技术指南的规定，客运专线所有隧道的仰拱必须整幅一次性浇筑混凝土，不允许半幅施工。因此本标段的隧道仰拱混凝土施工采用MIB－9自行移动式仰拱栈桥施工，移动式隧道仰拱栈桥能够实现隧道施工过程中车辆运输及仰拱施工同时作业，避免平行作业下的施工干扰，做到仰拱、铺底施工与运输同步进行，缩短循环作业时间，提高隧道施工效率。整幅仰拱一次施工完毕，人工配合挖掘机清碴。把基底的虚碴、杂物及淤泥清除干净，排除积水后，灌注仰拱。绑扎钢筋人工进行，混凝土由输送车运送，输送泵入模进行灌注。 2 隧道仰拱填充混凝土应在仰拱混凝土终凝后浇筑，填充混凝土浇筑至横向排水管铺设底面，隧道的中心排水管的沟槽和检查井应同时立模浇筑。

仰拱移动栈桥由主桥、前坡桥、后坡桥、桥墩、行走系统、液压系统等六大系统组成，可自行实现纵向与横向移动作业。其中，栈桥主体结构为模块化拼装型式，具有适于变跨、方便运输、快速拼装等特点。MIB－9移动式仰拱栈桥技术参数为：一个循环最大施工长度9m，仰拱栈桥行车道宽度3.5m，最大桥宽4.5m，前坡桥长度10m，后坡桥长度5m，前、后坡桥坡度1：8，允许通过的最大载荷50T，输入动力380V/50HZ，栈桥移动速度3m/min。

隧道二次衬砌施工方案

一、仰拱及填充

1、仰拱超前于二次衬砌施工，仰拱、填充采用搭设移动式栈桥进行施工，一次施工长度12m。

第一步：栈桥安装就绪，允许各种车辆通过，准备桥下仰拱作业。

第二步：桥下仰拱作业，各种车辆正常通过，桥下桥下互不干扰。

第三步：仰拱施工结束，坡桥在液压油缸作业下升起，离开地面，同时行走轮下降，行走轮接地后油缸继续伸长，行走轮逐渐将整个栈桥撑起。

第四步：启动行走电机，行走轮旋转，带动栈桥向前移动，栈桥行走12米。

第五步：栈桥行走到位后，行走轮支撑油缸收缩，当栈桥完全由栈桥桥墩支撑时停止，此时放下坡桥，完成栈桥准备工作。

2、具体操作：先使用挖机清理施工段的大部分底碴，搭设栈桥，栈桥底面高度比已施工的仰拱填充面高20cm，然后人工清理隧底、检查断面尺寸及标高、安装栈桥的支承墩和仰拱填充砼的端头模板，模板采用钢模，灌筑砼。砼集中拌合，泵送砼入模。

3、仰拱全断面一次浇灌完成后，填充砼采取罐车直接运到施工地点卸料浇注，插入式捣固棒进行捣固。

4、仰拱砼所采用的水泥、外加剂必须符合技术规范的规定。仰拱砼所采用细骨料、粗骨料、砼中氯离子含量、矿物掺合料、砼中的总碱含量、砼拌和用水、配合比设计的检验以及抗压强度试件取样、留置及强度等级的检验应符合技术规范的规定。

5、仰拱厚度及各部尺寸应符合设计要求，并采用无损检测法进行检测。

6、仰拱拱座与边墙及水沟连接应符合设计要求，拱座应与墙基同时浇筑。施作仰拱砼前应清除隧底虚碴、淤泥积水和杂物，超挖部分应采用同级砼回填。

7、仰拱砼应分段连续浇筑，一次成型，不留纵向施工缝。

8、仰拱表面应平顺，确保水流畅通，不积水。

9、仰拱施工后应及时施作填充和铺底，顶面高程和坡率应符合设计要求。

二、拱墙

12m6mLm开挖掌子面衬砌台车防水板铺设台架说明： 1、Ⅴ级围岩二次衬砌与开挖掌子面距离一般为20米； 2、Ⅳ级围岩二次衬砌与开挖掌子面距离一般为40米； 3、Ⅲ、Ⅱ级围岩二次衬砌在围岩收敛后施作； 4、在施作带仰拱的二衬时，先浇筑仰拱，再整体浇筑洞身拱墙二衬砼；砼输送泵砼搅拌运输车台车、台架轨道

新建贵阳至广州铁路GGTJ-1标

隧道仰拱、仰拱填充施工方案

编 制：

复 核：

审 核：

中铁二局贵广铁路工程指挥部四项目部

2009年12月 目录

1、工程概况 .............................................................................................................. 1

2、施工工艺及方法 ................................................................................................ 1

2.1前期已施作段仰拱及仰拱填充预留厚度浇筑施工工艺及方法 ................ 2

2.2仰拱、仰拱填充施工工艺流程 ...................................................................... 4

2.3仰拱、仰拱填充施工方法 ............................................................................... 4

3、钢筋施工质量保证 ........................................................................................... 9

4、混凝土浇筑质量保证 ..................................................................................... 11

5、施工注意事项 .................................................................................................. 12

关于隧道渗漏水及衬砌开裂的整治方案

一、 隧道的渗漏水问题

经过现场的调查，发现渗漏水部位位于仰拱填充施工缝处、水沟边墙施工缝处、衬砌边墙及拱腰部位，根据现场渗漏情况及借鉴其它线经验，决定采用以引为主的方法处理渗漏水问题。

1、 仰拱填充施工缝渗漏水处理方案

对于洞口段仰拱填充施工缝有渗漏水部位，沿仰拱填充施工缝走向，先凿宽100mm、深200mm的矩形槽，矩形槽底按2%坡度引至隧道中心水沟，矩形槽底部采用φ80mm的半PVC管扣住，然后用细石砼将PVC管左右空隙填平至仰拱填充表面（剖面图见图1）。

40200100排水槽100半PVC管回填混凝土仰拱填充施工缝

图1.排水沟槽剖面图 单位mm

对于洞内段仰拱填充施工缝有渗漏水现象且水量较大时，先凿宽100mm、深150mm的矩形槽，矩形槽底按2%坡度引至隧道中心水沟，槽内埋设φ50的透水盲管，然后在槽中用10mm-20mm的洁净碎石填筑至盲管两边并埋住盲管，上方用无纺布通长覆盖、水泥胶封闭，再用细石砼与仰拱填充面找平。（剖面图见图2）

图2.排水沟槽剖面图 单位mm

对于洞内渗水量不大的区域，先凿宽100mm、深100mm的槽，矩形槽底按2%坡度引至隧道中心水沟，槽底部采用φ100的半PVC管扣住，然后用细石混凝土将PVC管左右空隙填平至PVC管顶部，上方用无纺布通长覆盖、水泥胶封闭，再用细石砼与仰拱填充面找平。（剖面图见图3）

图3.排水沟槽剖面图 单位mm

2、 水沟边墙施工缝渗漏水处理方案

根据现场的调查，发现水沟边墙施工缝渗漏水也是因为仰拱填充施工缝渗漏水引起的，和仰拱填充的施工缝渗漏水系是联通的，所以采取的处理措施和上述的方法相同，沿水沟边墙施工缝处理与仰拱填充施工缝处理的排水管路联通，进行综合治理。（平面图见图4）

排水槽布置平面图排水槽布置平面图排水槽布置平面图水沟边墙水沟边墙仰拱填充面施工缝隧道中心水沟隧道中心水沟

图4. 仰拱填充及水沟边墙施工缝渗水引排平面图
