卫星天线仰角方位角极化角参数

  • 格式：doc
  • 大小：358.00 KB
  • 文档页数：4

个人收集整理资料， 仅供交流学习， 勿作商业用途

1 / 4 安庆部分卫星接收仰角、方位角、极化角参数<近似值）

接收地经度

117.0 接收地纬度 30.5

注：

方位角——正北为0度<也就是正南为180度），顺时针为增加<由南向西）。

仰角——水平为0度，向上增加。偏馈天线实际仰角<铅垂线与长轴的夹角）正装时等于卫星仰角减去角度差<偏焦角）。倒装时等于卫星仰角加上角度差<偏焦角）。b5E2RGbCAP

极化角——就是高频头相对于标准位置

76.5 亚太2R 59.3 33.7 -47.8 239.3 2:54 2:54

88.0 中新一号 47.5 42.5 -39.5 227.5 3:11 2:08

92.2 中星9号 42.3 45.3 -35.5 222.3 圆极化 1:51

100.5 亚洲二号 30.3 50.1 -25.8 210.3 1:18

105.5 亚洲3S 21.9 52.3 -18.7 201.9 12:58

108.2 新天11号 17.01 53.15 -14.6 197.1 4:10 12:47

113.0 韩星5号 7.9 54.2 -6.8 187.9 4:16 12:28

115.5 中星6B 3.0 54.4 -2.6 183.0 12:18

125.0 鑫诺三号 -15.4 53.4 13.2 164.6 11:40

128.0 日通信3A -20.9 52.5 17.9 159.1 11:28

134.0 亚太VI -31.0 49.9 26.3 149.0 5:23 11:04

138.0 亚太V号 -37.0 47.7 31.3 143.0 5:33 10:48

146.0 马布海一号 -47.5 42.5 39.4 132.5 5:49 10:16

166.0 国际8号 -66.2 26.7 52.0 113.8 8:56 个人收集整理资料， 仅供交流学习， 勿作商业用途

2 / 4 个人收集整理资料， 仅供交流学习， 勿作商业用途

3 / 4

中卫偏馈偏焦角 ：

S035 0.35m 中卫天线偏焦角 24.62度

S040 0.40m 中卫天线偏焦角 24.62度

S046 0.46m 中卫天线偏焦角 24.62度

S055 0.50m 中卫天线偏焦角 24.62度

S060 0.60m 中卫天线偏焦角 22.75度

S065 0.65m 中卫天线偏焦角 24.62度

S075 0.75m 中卫天线偏焦角 22.75度

S080 0.80m 中卫天线偏焦角 24.62度

S085 0.85m 中卫天线偏焦角 24.62度

S090 0.90m 中卫天线偏焦角 24.62度 个人收集整理资料， 仅供交流学习， 勿作商业用途

4 / 4 S100 1.00m 中卫天线偏焦角 24.62度

S120 1.20m 中卫天线偏焦角 24.62度

S150 1.50m 中卫天线偏焦角 24.62度

申明：

所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。

合集下载

中星6A中星6B卫星接收参数

中星6A中星6B卫星接收参数

中星6A卫星接收参数

频道 本振 符号率 极化 极化角

中国之声

4080 27500 水平 +31.6° 中一电视

中七电视

广西卫视

3884 05720 水平 +31.6° 广西卫星广播

广西交通广播

广西5套广播

中星6A方位角 南偏东34.6°，仰角58.6°，极化角31.6°。

中星6B卫星接收参数

频道 本振 符号率 极化 极化角

中一电视

3840 27500 水平 +12.6°

中七电视

中国之声 4175 18000 垂直 +12.6°

广西卫视 3950 11406 水平 +12.6°

中星6B方位角 南偏东13.7°，仰角62.8°，极化角12.6°。

如何调试卫星天线角度介绍

如何调试卫星天线角度介绍

如何调试卫星天线角度介绍

一、卫星转发器

卫星转发器,是这样的设备，接收地面发射站发来的14GHz或6GHz的微弱的上行电视信号，经频率变换（一次变频、二次变频）为不同的下行频率12GHz或4GHz，再由技术处置放大到必然功率向地球发射，有卫星电视接收设备接收。 每一路音视频和数据通道都是由一个卫星转发器进行接收处置然后再传输，每一个转发器所处置的信号都有一个中心频率及一个特定的带宽，目前卫星转发器主要利用L、S、C、Ku和Ka频段。

二、水平极化、垂直极化

极化一般是指与电波传播方向垂直的平面内，瞬时电场矢量的方向。在极化波中，以地平线为准，当极化方向与地面平行时，称为水平极化。当极化方向与地面垂直时，称为垂直极化。

3、卫星天线

卫星天线的作用是搜集由卫星传来的微弱信号，并尽可能去除杂讯。大多数天线一般是抛物面状的，也有一些多核心天线是由球面和抛物面组合而成。卫星信号通过抛物面天线的反射后集中到它的核心处。

4、馈源

馈源的主要功能是将天线搜集的信号聚集送给高频头（LNB），馈源在接收系统中的作用是超级重要的。

馈源的种类

锥形馈源

环形馈源

圆锥馈源

梯状馈源

六、LNB高频头

高频头（Low Noise Block）即下行解频器，其功能是将由馈源传送的卫星通过放大和下变频，把Ku或C波段信号变成L波段，经同轴电缆传送给卫星接收机。

调试进程

由于一般用户都没有场强仪等专用设备，因此本文将介绍的是如何利用指南针、量角器等常常利用设备寻星。

器材准备：卫星天线、高频头（馈源一体化）、卫星接收机、电视机、指南针、量角器以及连接线若干。

计算寻星所需参数

对于固定式天线系统，需要按照天线所在地的经纬度及所要接收卫星的经度计算出天线的方位角和仰角，并以此角度调成天线使其对准相应的卫星。 对于极化的卫星信号，还需调整高频头的极化角，圆极化信号则不必。

以下出现的公式中：

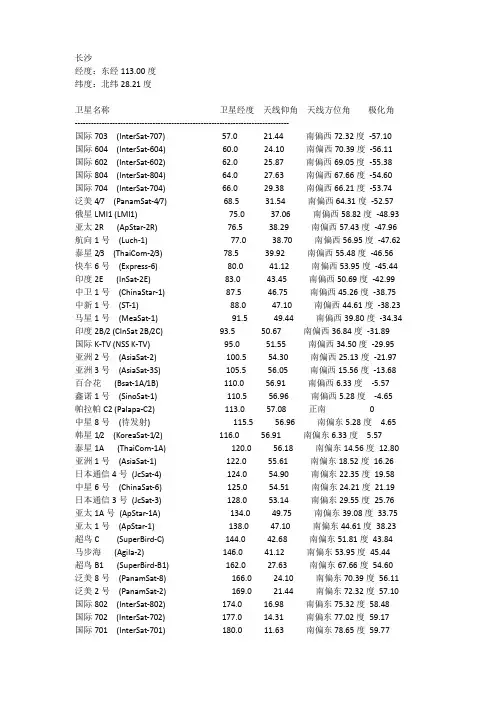

对星参数

对星参数

长沙

经度：东经113.00度

纬度：北纬28.21度

卫星名称 卫星经度 天线仰角 天线方位角 极化角

--------------------------------------------------------------------------------

国际703 (InterSat-707) 57.0 21.44 南偏西72.32度 -57.10

国际604 (InterSat-604) 60.0 24.10 南偏西70.39度 -56.11

国际602 (InterSat-602) 62.0 25.87 南偏西69.05度 -55.38

国际804 (InterSat-804) 64.0 27.63 南偏西67.66度 -54.60

国际704 (InterSat-704) 66.0 29.38 南偏西66.21度 -53.74

泛美4/7 (PanamSat-4/7) 68.5 31.54 南偏西64.31度 -52.57

俄星LMI1 (LMI1) 75.0 37.06 南偏西58.82度 -48.93

亚太2R (ApStar-2R) 76.5 38.29 南偏西57.43度 -47.96

航向1号 (Luch-1) 77.0 38.70 南偏西56.95度 -47.62

卫星接收天线调整的三个参数

卫星接收天线调整的三个参数

卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播的发展非常迅速，我国有线电视的信源多数来自于卫星。利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用卫星信号进行覆盖的就占了很大的比例。为此，卫星接收是广电机构技术人员所必须掌握的一门技术。

要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、 方位角

从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。我国处于北半球的东方，约在东经 75－135度，北纬18－55度之间。所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。如亚太6号卫星的星下点是位于赤道上的东经 134度的位置，我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。

卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)

公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。图1是卫星的方位角示意图。

方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。即可完成方位角的调整。

2、 仰角
