GR/F212 本资料是针对G12电梯控制系统主板按键部分的操作方法进行说明，是现场操作指引的一部分。 1、主板键盘组成说明 1.1、由LED+按键组成的主板键盘包括3个数码管及3个按键: 表1-1 主板键盘功能说明 类型 排列示意图 功能说明

显示部分(LED) LED0 LED1 LED2 运行状态LED可部分循环或全部循环显示10种信号量:上下方向灯、轿厢位置、微机故障灯

操作部分(KEY) MODE INC SET 实现5种功能:MODE、INC/ST、SET 1.2、显示部分(LED) 表1-2 LED显示部分说明 含义 指示灯颜色 标志 LED0 方向灯 红 箭头表示上下方向 LED1+LED2 轿厢位置 红 用两位10进制数表示 LED0+LED1+LED2 故障码 红 用三位10进制数表示 1.3、按键部分(KEY) 表1-3 按键部分说明 含义 按键颜色 标志 模式切换键 黑 MODE 递增键/出发 黑 INC/ST 设置键 黑 SET 1.4、一般操作方法 在任何状态下，按下MODE键，显示的是当前的状态号。调节状态时，先按下MODE键，然后用INC/ST键调节要进入的状态号,INC键的显示按照0、1、2、3、4、5、6、7、8、9、a、0、1、2…依次向后变化(各个状态号对应的功能参考表1-4)，然后按下SET键就可以进入状态。同时按下三个按钮或者任意两个按钮，操作无效，操作人员在完成一次小键盘操作后，一定要调回到MODE 0 SET状态才能离开。 广州广日电梯 工业有限公司 G12电梯控制系统主板键盘说明 编 号： SJG11-013 共13页 第2页 版本号：01

广日电梯故障代码

NPH GVF2的FMT板操作说明

MODE-0-SET 显示楼层

MODE-1-SET 显示状态

MODE-2-SET 故障码读取

MODE-3-SET 机房检修

MODE-4-SET 故障去除

MODE-11-SET 层高测试

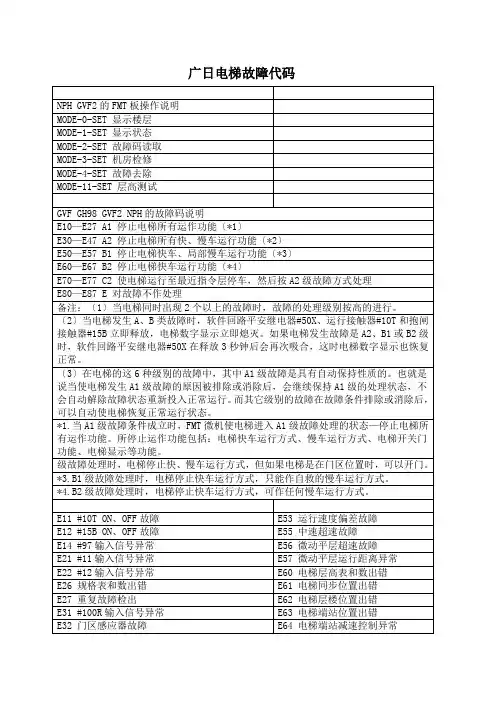

GVF GH98 GVF2 NPH的故障码说明

E10—E27 A1 停止电梯所有运作功能〔*1〕

E30—E47 A2 停止电梯所有快、慢车运行功能〔*2〕

E50—E57 B1 停止电梯快车、局部慢车运行功能〔*3〕

E60—E67 B2 停止电梯快车运行功能〔*4〕

E70—E77 C2 使电梯运行至最近指令层停车，然后按A2级故障方式处理

E80—E87 E 对故障不作处理

备注：〔1〕当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

〔2〕当电梯发生A、B类故障时，软件回路平安继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放，电梯数字显示立即熄灭。如果电梯发生故障是A2、B1或B2级时，软件回路平安继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。

〔3〕在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。

*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。所停止运作功能包括：电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。

级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以开门。

*3.B1级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。

*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。

18181818005/16/2012

修改12-0285

更改文件号 签字 日期 更改文件号 签字 日期

GR/F211

编 号：SJG11-016

版本号：01

G12电梯控制系统调试手册

编 制 潘 政

校 对 李吴达

标准化 黄展鹏

审 定 夏嘉乐

批 准 张 研

广州广日电梯工业有限公司

2012年 4月

广州广日电梯

工业有限公司 G12电梯控制系统调试手册 编 号： SJG11-016

共17页 第1页 版本号：01

GR/F212 一、井道开关及上、下平层光电开关的位置

1.1井道开关的位置

在G12系统中,要求井道中安装的开关有三种情形:

1)若梯速不超过1m/s时,要求井道中安装上下对应的上、下极限开关(SZK、XZK)、上、下限位开关(SWK、

XWK)、上、下单层强减开关(SHK、XHK)各一个;

2)若梯速超过1m/s时,除要求井道中安装上下对应的上、下极限开关(SZK、XZK)、上、下限位开关(SWK、

XWK)、上、下单层强慢开关(SHK、XHK)各一个外,还要求井道安装上下对应的上、下二层强迫慢车开关(SHK1、

XHK1)。

3) 若梯速超过2.5m/s时,除要求井道中安装上下对应的上、下极限开关(SZK、XZK)、上、下限位开关(SWK、

XWK)、上、下单层强慢开关(SHK、XHK)、上、下二层强慢开关(SHK1、XHK1)各一个外,还要求井道安装上下对应

的上、下三层强迫慢车开关(SHK2、XHK2)。

井道中的具体位置见下表。

开关(Switches) XHK(SHK) XHK1(SHK1) XHK2(SHK2)XWK(SWK) XZK(SZK)

距离

(mm) 1.00m/s 750

30 200 1.50m/s 750 1400

1.75m/s 750 1800

2m/s 750 2200

2.5m/s 750 2200 3200

3m/s 750 2200 4300

广日电梯调试

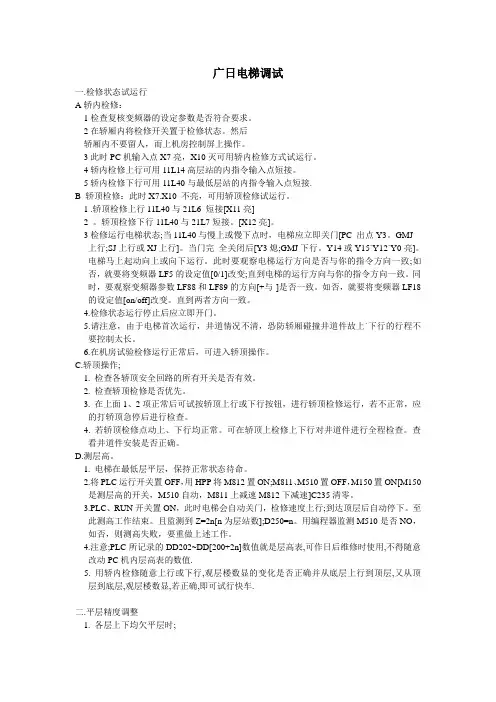

一.检修状态试运行

A轿内检修：

1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。然后

轿厢内不要留人，而上机房控制屏上操作。

3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.

B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮]

2 。轿顶检修下行11L40与21L7短接。[X12亮]。

3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。GMJ

上行;SJ上行或XJ上行]。当门完 全关闭后[Y3熄;GMJ下行。Y14或Y15`Y12`Y0亮]。电梯马上起动向上或向下运行。此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。如否，就要将变频器LF18的设定值[on/off]改变。直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检修运行正常后，可进入轿顶操作。

C.轿顶操作;

1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。可在轿顶上检修上下行对井道件进行全程检查。查看井道件安装是否正确。

D.测层高。

1. 电梯在最低层平层，保持正常状态待命。

2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
