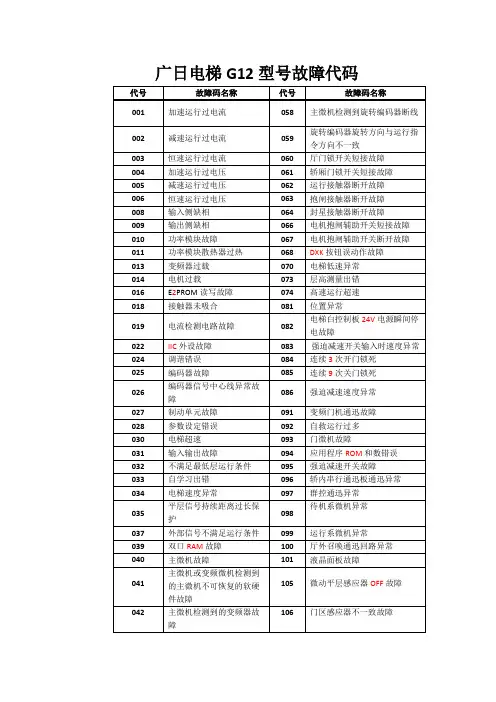

广日电梯故障码
- 格式：doc
- 大小：92.00 KB
- 文档页数：15
精品文档
。 1欢迎下载 保护代码 保护名称 保护设定点 保护动作处理
E001 加速运行过电流 ⑴加速度太大
⑵电网电压低
⑶驱动器功率偏小
⑷驱动器对地短路
⑸加速运行时突然码盘断线或故障
⑹变频器电机参数不正确或机型代码错误 ⑴减小加速度
⑵检查输入电源
⑶选用功率等级大的驱动器
⑷检查驱动器是否对地短路
⑸检查码盘
⑹输入正确的电机参数、机型代码或重新电机自学习
E002 减速运行过电流 ⑴减速度太大
⑵负载惯性转矩大
⑶驱动器功率偏小
⑷驱动器对地短路
⑸加速运行时突然码盘断线或故障
⑹变频器电机参数不正确或机型代码错误 ⑴减小减速度
⑵外加合适的能耗制动组件
⑶选用功率等级大的驱动器
⑷检查驱动器是否对地短路
⑸检查码盘
⑹输入正确的电机参数、机型代码或重新电机自学习
E003 恒速运行过电流 ⑴负载发生突变或异常
⑵电网电压低
⑶驱动器功率偏小
⑷闭环矢量高速运行,突然码盘断线或故障
⑸驱动器对地短路
⑹控制板连接器接触不良
⑺变频器电机参数不正确或机型代码错误 ⑴负载检查或减小负载的突变
⑵检查输入电源
⑶选用功率等级大的驱动器
⑷检查旋转编码器及其接线
⑸检查驱动器是否对地短路
⑹检查连接器,重新插线
⑺输入正确的电机参数、机型代码或重新电机自学习
E004 加速运行过电压 ⑴输入电压异常
⑵瞬停发生时,再启动尚在旋转的电机
⑶制动电阻阻值有误
⑷制动电阻接线有误 ⑴检查输入电源
⑵避免停机再启动
⑶按变频器功率正确配置制动电阻阻值
⑷制动电阻两端应接在P+、DB上
E005 减速运行过电压 ⑴减速度太大 精品文档
。 2欢迎下载 ⑵负载惯量大
⑶输入电压异常
⑷制动电阻阻值有误
⑸制动电阻接线有误 ⑴减小减速度
⑵增大能耗制动组件
⑶检查输入电源
⑷按变频器功率正确配置制动电阻阻值
⑸制动电阻两端应接在P+、DB上
E006 恒速运行过电压 ⑴输入电压发生了异常变动
⑵负载惯量大
⑶制动电阻阻值有误
⑷制动电阻接线有误 ⑴安装输入电抗器
⑵外加合适的能耗制动组件
⑶按变频器功率正确配置制动电阻阻值
⑷制动电阻两端应接在P+、DB上
E007 控制电源过电压 ⑴输入电压异常
⑵驱动器机型设置错误 ⑴检查输入电源
⑵重新设置机型或寻求服务
E008 输入侧缺相 输入R,S,T有缺相 ⑴检查输入电压
⑵检查安装配线
E009 输出侧缺相 U,V,W缺相输出（或负载三相严重不对称） 检查输出配线
E010 功率模块故障 ⑴驱动器瞬间过流
⑵输出三相有相间或接地短路
⑶风道堵塞或风扇损坏
⑷环境温度过高
⑸控制板连线或插件松动
⑹辅助电源损坏,驱动电压欠压
⑺功率模块桥臂直通
⑻控制板异常
⑼电梯运行中安全回路或门锁回路断开
⑽变频器机型代码错误 ⑴参见过流对策
⑵重新配线
⑶疏通风道或更换风扇
⑷降低环境温度
⑸检查并重新连接
⑹寻求服务
⑺寻求服务
⑻寻求服务
⑼检查安全回路或门锁回路
E011 功率模块散热器过热 ⑴环境温度过高
⑵风道阻塞
⑶风扇损坏
⑷功率模块异常 ⑴降低环境温度
⑵清理风道 精品文档
。 3欢迎下载 ⑶更换风扇
⑷寻求服务
E012 厂家保留 - -
E013 驱动器过载 ⑴加速太快
⑵瞬停时,再启动尚在旋转的电机
⑶电网电压过低
⑷负载过大
⑸闭环矢量控制,码盘反向,低速长期运行
⑹变频器电机参数不正确或机型代码错误 ⑴减小加速度
⑵避免停机再启动
⑶检查电网电压
⑷选择功率更大的驱动器
⑸调整码盘信号方向
⑹输入正确的电机参数、机型代码或重新电机自学习
E014 电机过载 ⑴电网电压过低
⑵电机额定电流设置不正确
⑶电机堵转或负载突变过大
⑷闭环矢量控制,码盘反向,低速长期运行
⑸选择的电机功率过小 ⑴检查电网电压
⑵重新设置电机额定电流
⑶检查负载,调节转矩提升量
⑷调整码盘信号方向
⑸选择合适的电机
E015 厂家保留 - -
E016 E2PROM读写故障 ⑴控制参数的读写发生错误
⑵E2PROM损坏 ⑴按STOP/RESET键复位,寻求服务
⑵寻求服务
E017 厂家保留 - -
E018 接触器未吸合 ⑴电网电压过低
⑵接触器损坏
⑶上电缓冲电阻损坏
⑷控制回路损坏 ⑴检查电网电压
⑵更换主回路接触器或寻求服务
⑶更换缓冲电阻或寻求服务
⑷寻求服务
E019 电流检测电路故障 ⑴控制板连接器接触不良
⑵辅助电源损坏
⑶霍尔器件损坏
⑷放大电路异常 ⑴检查连接器,重新插线
⑵寻求服务
⑶寻求服务
⑷寻求服务
E020 CPU错误 ⑴干扰严重导致主控板DSP读写错误
⑵环境噪声导致控制板双CPU通信错误 ⑴按STOP/RESET键复位或在电源输入侧外加电源精品文档
。 4欢迎下载 滤波器
⑵按STOP/RESET键复位,寻求服务
E021 厂家保留 - -
E022 厂家保留 - -
E023 键盘E2PROM读写错误 ⑴键盘上控制参数的读写发生错误
⑵E2PROM损坏 ⑴按STOP/RESET键复位,寻求服务
⑵寻求服务
【说明】此故障为键盘自身故障,对驱动器性能毫无影响,因此不会存入故障记录,并且出现故障后禁止进入菜单状态。
E024 调谐错误 ⑴电机容量与驱动器容量不匹配
⑵电机额定参数设置不当
⑶调谐出的参数与标准参数偏差过大
⑷调谐超时 ⑴更换驱动器型号
⑵按电机铭牌设置额定参数
⑶使电机空载,重新辩识
⑷检查电机接线,参数设置
E025 编码器故障 ⑴闭环矢量控制,码盘信号断线
⑵闭环矢量控制,码盘信号线接反 ⑴检查码盘连线,重新接线。
⑵检查码盘接线,重接线路；或者调整码盘方向功能参数
E026 厂家保留 - -
E027 制动单元故障 ⑴制动线路故障或制动管损坏
⑵外接制动电阻阻值偏小
⑶制动电阻接线有误 ⑴检查制动单元,更换新制动管
⑵增大制动电阻
⑶制动电阻两端应接在P+、DB上
E028 参数设定出错 ⑴电机额定参数设置错误
⑵电机容量与驱动器容量不匹配 ⑴重新设置合理参数
⑵改为匹配电机
E029 厂家保留 - -
E030 电梯超速 ⑴PG脉冲数设置错误
⑵驱动器转矩不足 ⑴检查PG脉冲数设置
⑵选择较大容量的驱动器
E031 输入输出故障 运行中同时有2个运行模式输入 ⑴检查配线
⑵检查电梯控制板的控制程序
E032 不满足最低层运行条件 距离控制曲线速度设定值太大 减小距离控制曲线速度设定值
E033 自学习出错 ⑴自学习开始时下强迫减速开关不动作
⑵自学习时运行指令为下行
⑶自学习过程中层高脉冲溢出
⑷自学习开始时当前位置不在底层
⑸自学习运行时,PG＝0
⑹没有开通预转矩 ⑴检查下强迫减速开关状态
⑵检查电梯控制板程序
⑶增大最大楼层高度设定 精品文档
。 5欢迎下载 ⑷复位运行或用INI指令初始化当前楼层
⑸根据实际设置PG脉冲数
⑹开通预转矩设置
E034～E038 厂家保留 - -
E039 双口RAM故障 ⑴主微机68376复位
⑵电梯逻辑控制芯片异常
⑶双口RAM器件损坏 ⑴掉电重新上电
⑵与厂家联系
⑶与厂家联系
E040 主微机故障 ⑴异常情况下主微机要求紧急抱闸处理 ⑴检查安全回路,检查系统问题
⑵控制板硬件损坏,与厂家联系
项目 保护代码 保护名称 保护设定点 保护动作处理
主微机系统故障
A1级故障 E041 主微机或变频微机检测到的主微机不可恢复的软硬件故障 软件：总线错误,地址错误,中断堆栈异常,系统程序和数异常。
硬件：检测RESET信号,BERR信号和HALT信号。 断开所有输出口；封锁变频器输出；保存当前故障状态。禁止所有应用程序的执行,只执行操作系统部分的程序。在断电之前故障状态锁定,不能自动复位。
变频微机系统故障
A1级故障 E042 主微机检测到的变频微机的故障 软件：
变频微机在双口RAM中的正常标志超过80毫秒没有变化。
硬件：
变频微机的硬件故障信号输出； 断开所有输出口；封锁变频器输出；设置应用程序为紧急停止状态。在断电之前故障状态锁定,不能自动复位。
安全继电器故障
A1级故障 E043 安全继电器短接故障。 安全回路输入断开或安全继电器的驱动输出断开,但继电器的触点仍未断开,时间持续超过0.3秒。 同上
安全继电器故障
A1级故障 E044 安全继电器断开故障。 安全回路输入接通且安全继电器的驱动输出接通,但继电器的触点仍未闭合,时间持续超过0.3秒。 同上
运行接触器故障
A1级故障 E045 运行接触器短接故障。 运行接触器的驱动输出断开但运行接触器的辅助触点输入仍然接通,时间持续超过1秒。 同上
抱闸接触器故障
A1级故障 E046 抱闸接触器短接故障。 抱闸接触器的驱动输出断开但抱闸接触器的辅助触点输入仍然接通,时间持续超过0.5秒。 同上
安全装置动作
A1级故障 E047 安全回路断开 检测到安全回路输入断开。
注意：检修运行状态下发生E047故障时,主板LED显示E047故障,DSP不检测该故障 断开所有输出口；封锁变频器输出；设置应用程序为紧急停止状态。在安全回路输入恢复正常时可以恢复正常运行操作。
软件WDT动作
A1级故障 E048 主微机因为WDT溢出,发生复位 主微机复位后检测到复位源为WDT
