施工作业指导书

津秦铁路客运专线一标段

路基工程

编号：JQ1B-005

土工布土工格栅施工作业指导书

单 位：中铁二十二局集团

编 制：

审 核：

批 准：

2009年5月10日发布 2009年5月10日实施 1 津秦客运专线铁路路基工程

土工布、土工格栅施工作业指导书

1．适用范围

适用于津秦客运专线一标段铁路滨海站、滨海北站及区间路基土工布施工。

2．作业准备

2.1内业技术准备

作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，熟悉土工布施工作业指导书。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备

施工作业层中所涉及的各种外部技术数据收集。平整场地，清除障碍物。测量放线，定出控制轴线、打桩场地边线并标识。

3．技术要求

3.1土工布、土工格栅材料不得直接铺设在碎石等坚硬的面上,应在土工布、土工格栅材料和碎石之间铺设5㎝厚的中粗砂保护层。

3.2土工布、土工格栅材料铺设好后应按设计要求铺回折段,并及时用砂覆盖。

3.3土工布、土工格栅材料不允许直接进行碾压,需待上覆填土后方可采用碾压机械压实。严禁碾压及运输等设备直在接铺设土工布、土工格栅材料上行走作业。 2 3.4铺设多层土工布、土工格栅材料时,其上、下层接缝应错开,错开距离不小于0.5M。

4．施工程序与工艺流程

4.1施工程序：检测、清理垫层→人工铺设土工合成材料→土工合成材料搭接、绑扎、固定

4.2施工工艺流程图

铺设土工布、土工格栅材料施工工艺框图

5．施工要求

5.1施工准备

土工合成材料进场时，逐批检查出厂检验单、产品合格证及材料性能报告单。对主要物理力学性能指标进行抽样检

1 目 录

一、路基排水作业指导书 ................................................................................................................... 2

（一）路基地表排水施工作业指导书 ............................................................................................... 2

（二）路基地下排水作业指导书 ....................................................................................................... 8

（三）支撑渗沟施工作业指导书 ..................................................................................................... 14

（四）站前站后工程接口部分施工作业指导书 ............................................................................. 20

二、路基基底处理作业指导书 ......................................................................................................... 32

（一）搅拌桩施工作业指导书 ......................................................................................................... 32

沪宁城际站前VII标轨道板厂 拌和站作业指导书

中国交通建设股份有限公司 - 1 - 混凝土拌和站作业指导书

1、拌和站管理机构

混凝土拌和站组织机构管理图

拌和站组织机构管理图

管理人员名单：

拌和站负责人：

搅 拌 站 站 长：

安 全 员：

质 检 员：

试验负责人：

拌和站操作员：

拌和站负责人

拌和站站长 质检员

试验员 拌和站操作人员 罐车司机 安全员 沪宁城际站前VII标轨道板厂 拌和站作业指导书

中国交通建设股份有限公司 - 2 - 2、混凝土拌和站人员职责

2.1 站长职责

（1）全面负责本站管理工作并对砼拌和物的质量负直接领导责任。

（2）负责本站人员、设备及设施等资源配臵并合理利用资源。

（3）负责本站各部门（人员）职责分工，并对其履行情况进行监督检查，实施奖惩。

（4）按照施工计划安排的要求，做好砼生产的工作准备和确保完成任务。

（5）检查各种机械、车辆设备的保养和维修，建立生产中的日报制度。

（6）经常检查砼拌和过程实施情况，优化过程检测，保证砼拌和物质量。

（7）关心本站人员的生活、工作和思想情况，调动人员积极性，共同完成砼生产任务。

2.2 试验员

（1）负责原材料（水泥、粉煤灰、矿渣粉、粗骨料、细骨料、外加剂、拌和用水等）进场时各项技术指标试验、检测工作，以及砼拌和物拌和前、中、后的检验工作。

（2）砼设计配合比的试验鉴定，负责每班工作前砂石料含水率测定，并根据此提出施工配合比填入砼浇筑令。

（3）砼拌和过程中，负责按规定频率做砼拌和物坍落度、含气沪宁城际站前VII标轨道板厂 拌和站作业指导书

中国交通建设股份有限公司 - 3 - 量和砼强度及耐久性检验试件，并按规定养护试件。

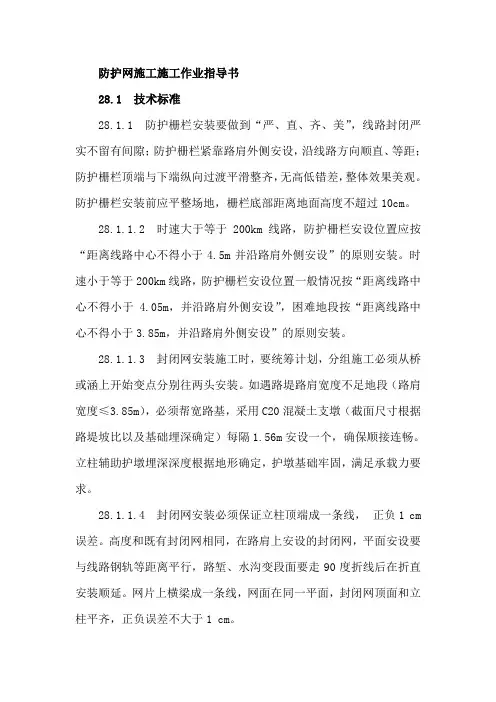

防护网施工施工作业指导书

28.1 技术标准

28.1.1 防护栅栏安装要做到“严、直、齐、美”，线路封闭严实不留有间隙；防护栅栏紧靠路肩外侧安设，沿线路方向顺直、等距；防护栅栏顶端与下端纵向过渡平滑整齐，无高低错差，整体效果美观。防护栅栏安装前应平整场地，栅栏底部距离地面高度不超过10cm。

28.1.1.2 时速大于等于200km线路，防护栅栏安设位置应按“距离线路中心不得小于4.5m并沿路肩外侧安设”的原则安装。时速小于等于200km线路，防护栅栏安设位置一般情况按“距离线路中心不得小于4.05m，并沿路肩外侧安设”，困难地段按“距离线路中心不得小于3.85m，并沿路肩外侧安设”的原则安装。

28.1.1.3 封闭网安装施工时，要统筹计划，分组施工必须从桥或涵上开始变点分别往两头安装。如遇路堤路肩宽度不足地段（路肩宽度≤3.85m），必须帮宽路基，采用C20混凝土支墩（截面尺寸根据路堤坡比以及基础埋深确定）每隔1.56m安设一个，确保顺接连畅。立柱辅助护墩埋深深度根据地形确定，护墩基础牢固，满足承载力要求。

28.1.1.4 封闭网安装必须保证立柱顶端成一条线， 正负1 cm误差。高度和既有封闭网相同，在路肩上安设的封闭网，平面安设要与线路钢轨等距离平行，路堑、水沟变段面要走90度折线后在折直安装顺延。网片上横梁成一条线，网面在同一平面，封闭网顶面和立柱平齐，正负误差不大于1 cm。 28.1.1.5 为保证封闭栅栏安设整齐美观， 在地形条件允许下，顺线路方向需确保连续500m范围内无高低错差，施工时可以采用填、挖方的方式保证立柱基础面的高度统一。由于地形限制，必须升降高度地段，两相邻网片高差不得大于10cm。
