盈建科中型钢混凝土剪力墙的建模

PKPM中型钢混凝⼟剪⼒墙的建模及计算处理PKPM中型钢混凝⼟剪⼒墙的建模及计算处理徐飞略中国建筑科学研究院PKPM⼯程部深圳分部2009年7⽉这⾥指的型钢混凝⼟剪⼒墙，主要是以下三类1. 在剪⼒墙端柱（边框柱）内配置型钢2.在剪⼒墙内布置型钢柱（暗柱）3.在剪⼒墙内布置型钢梁或者钢斜撑剪⼒墙内配置型钢，两者共同⼯作，对提⾼结构的整体受⼒性能，如延性和承载⼒有较⼤帮助。

型钢混凝⼟剪⼒墙的计算及配筋主要有两个问题：⼀是型钢与混凝⼟作为⼀个整体，其截⾯抗弯、抗剪及轴向刚度的计算⽅法。

《型钢混凝⼟组合结构技术规程》（JGJ138-2001）给出了型钢混凝⼟剪⼒墙截⾯刚度的近似计算⽅法。

型钢混凝⼟剪⼒墙的计算及配筋主要有两个问题：⼆是型钢混凝⼟剪⼒墙的配筋⽅法，型钢规程中给出了型钢混凝⼟剪⼒墙正截⾯和斜截⾯承载⼒的计算⽅法，即已知墙的内⼒、型钢截⾯及位置和剪⼒墙腹板内配筋，可以计算出剪⼒墙端部的配筋。

程序可⾃动搜索型钢柱，按照该⽅法计算出端部钢⾻周围所需配筋⾯积及剪⼒墙腹板内抗剪⽔平分布筋⾯积。

⼀、剪⼒墙端柱内布置型钢⾼规规定，对于特⼀级抗震的框⽀落地剪⼒墙的底部加强部位，其边缘构件中宜配置型钢，以提⾼延性。

转换梁型钢柱特⼀级抗震墙⼀、剪⼒墙端柱内布置型钢?建模时，截⾯选择型钢混凝⼟柱，将其布置到剪⼒墙的端部节点上，以便配筋时程序⾃动搜索到端柱。

截⾯刚度计算---⽬前仍为柱、墙分开计算⼀、剪⼒墙端柱内布置型钢配筋时，程序⾃动搜索剪⼒墙两端的型钢端柱尺⼨及内部型钢⾯积，将两者⼀起作为⼀个截⾯，按照《型钢规程》8.1.1偏⼼受压公式计算出型钢柱内的配筋。

⼀、剪⼒墙端柱内布置型钢同时按照《型钢规程》8.1.6条计算斜截⾯受剪承载⼒。

⼆、剪⼒墙内布置型钢柱1、当剪⼒墙墙肢与其平⾯外⽅向的楼⾯梁连接时，为了控制剪⼒墙的平⾯外弯矩，可在墙内设置型钢。

2、对于钢与混凝⼟混合结构，7度及以上抗震设防时，宜在楼⾯钢梁或型钢混凝⼟梁与钢筋混凝⼟筒体交接处及筒体四⾓设置型钢柱。

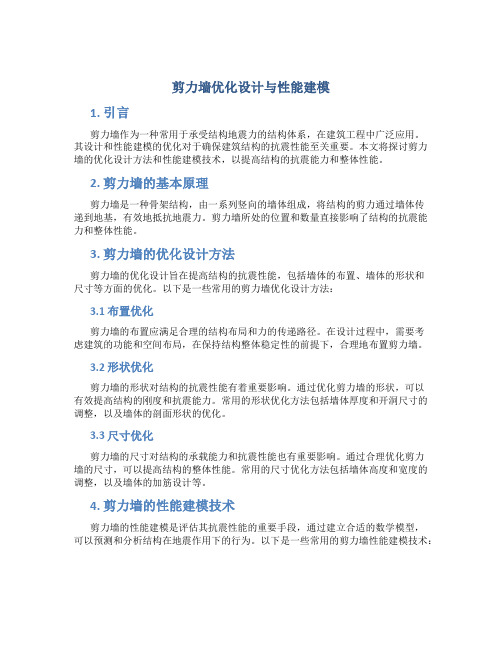

剪力墙优化设计与性能建模1. 引言剪力墙作为一种常用于承受结构地震力的结构体系，在建筑工程中广泛应用。

其设计和性能建模的优化对于确保建筑结构的抗震性能至关重要。

本文将探讨剪力墙的优化设计方法和性能建模技术，以提高结构的抗震能力和整体性能。

2. 剪力墙的基本原理剪力墙是一种骨架结构，由一系列竖向的墙体组成，将结构的剪力通过墙体传递到地基，有效地抵抗地震力。

剪力墙所处的位置和数量直接影响了结构的抗震能力和整体性能。

3. 剪力墙的优化设计方法剪力墙的优化设计旨在提高结构的抗震性能，包括墙体的布置、墙体的形状和尺寸等方面的优化。

以下是一些常用的剪力墙优化设计方法：3.1 布置优化剪力墙的布置应满足合理的结构布局和力的传递路径。

在设计过程中，需要考虑建筑的功能和空间布局，在保持结构整体稳定性的前提下，合理地布置剪力墙。

3.2 形状优化剪力墙的形状对结构的抗震性能有着重要影响。

通过优化剪力墙的形状，可以有效提高结构的刚度和抗震能力。

常用的形状优化方法包括墙体厚度和开洞尺寸的调整，以及墙体的剖面形状的优化。

3.3 尺寸优化剪力墙的尺寸对结构的承载能力和抗震性能也有重要影响。

通过合理优化剪力墙的尺寸，可以提高结构的整体性能。

常用的尺寸优化方法包括墙体高度和宽度的调整，以及墙体的加筋设计等。

4. 剪力墙的性能建模技术剪力墙的性能建模是评估其抗震性能的重要手段，通过建立合适的数学模型，可以预测和分析结构在地震作用下的行为。

以下是一些常用的剪力墙性能建模技术：4.1 等效框架模型等效框架模型是一种简化的数学模型，将剪力墙抽象为一个等效的框架结构。

利用等效框架模型，可以分析剪力墙在地震荷载下的应变、变形和力学响应。

4.2 三维有限元模型三维有限元模型是一种更为详细的模拟方法，可以考虑结构的几何非线性和材料非线性等因素。

通过建立三维有限元模型，可以更准确地预测剪力墙的性能和行为。

4.3 剪力墙试验剪力墙试验是一种实验室测试方法，通过在实验室中模拟地震荷载作用下的剪力墙行为，获取剪力墙的性能参数和行为规律。

ABAQUS中的钢筋混凝土剪力墙建模曲哲2006-5-29一、试验标定选用ABAQUS中的塑性损伤混凝土本构模型，分离式钢筋建模，建立平面应力模型模拟钢筋混凝土剪力墙的单调受力行为。

李宏男（2004）本可以提供比较理想的基准试验。

然而计算发现，该文中试验记录的初始刚度普遍偏小，仅为弹性分析结果的1/5~1/8，原因不明，故此处不予采用。

左晓宝（2001）研究了小剪跨比开缝墙的低周滞回性能，其中有一片整体墙作为对照试件，本文仅以这片墙为基准标定有限元模型。

图1：剪力墙尺寸与配筋该试件尺寸及配筋如图1所示。

墙全高750mm，宽800mm，厚75mm，墙内布有间距φ6@100的分布钢筋，墙两端设有暗柱。

混凝土立方体抗压强度为54.9MPa，钢筋均为一级光圆筋。

（a）墙体分区及网格（b）钢筋网图2：ABAQUS中的有限元模型剪力墙采用平面应力八节点全积分单元，墙上下两端各加设100mm高的弹性梁。

钢筋采用两节点梁单元，通过Embed方式内嵌于墙体内。

模型网格及外观如图2所示。

墙下弹性梁底面嵌固。

分析中，先在墙顶施加160kN均布轴压力，再在墙上方弹性梁的左端缓缓施加位移荷载。

ABAQUS中损伤模型各参数取值如表1、图3所示。

未说明的参数均使用ABAQUS默认值。

表1：有限元模型材料属性混凝土 钢筋 材料非线性模型 Damaged PlasticityPlasticity初始弹性模量（GPa ）38.1 210 泊松比 0.2 0.3 膨胀角（deg ） 50 初始屈服应力（MPa ） 13 235 峰值压应力（MPa ） 44 峰值压应变（µε） 2000 峰值拉应力（MPa ）3.65注：其中混凝土弹性模量为文献中提供的试验值，其余均为估计值。

（a ）压应力-塑性应变曲线 （b ）拉应力-非弹性应变曲线 （c ）受拉损伤指标-开裂应变曲线图3：混凝土塑性硬化及损伤参数ABAQUS 的混凝土塑性损伤模型用两个硬化参数分别控制混凝土的拉压行为，同时可以分别引入受压和受拉损伤指标。

《M型钢-混凝土组合剪力墙抗震性能有限元分析》篇一一、引言随着现代建筑技术的不断发展，M型钢-混凝土组合剪力墙因其优异的力学性能和良好的经济性，在高层建筑中得到了广泛应用。

然而，地震等自然灾害对建筑结构的破坏不容忽视，因此，对M型钢-混凝土组合剪力墙的抗震性能进行深入研究具有重要意义。

本文采用有限元分析方法，对M型钢-混凝土组合剪力墙的抗震性能进行深入研究，以期为实际工程提供理论依据。

二、有限元模型建立本文采用大型通用有限元软件ABAQUS建立M型钢-混凝土组合剪力墙的有限元模型。

模型中，M型钢和混凝土分别采用合适的本构关系进行模拟，同时考虑了材料非线性和几何非线性等因素。

在模型中，还设置了合适的接触和约束条件，以模拟实际结构中的相互作用。

三、抗震性能分析1. 地震作用下的变形能力在地震作用下，M型钢-混凝土组合剪力墙表现出良好的变形能力。

通过有限元分析，我们发现，在地震作用下，剪力墙的位移逐渐增大，但并未出现明显的破坏现象。

这表明该结构具有良好的延性和耗能能力。

2. 地震作用下的应力分布在地震作用下，M型钢和混凝土之间的应力分布是关键因素之一。

通过有限元分析，我们发现，在地震作用下，M型钢和混凝土之间的应力分布较为均匀，未出现明显的应力集中现象。

这表明该结构具有良好的承载能力和稳定性。

3. 抗震性能的影响因素通过改变M型钢的尺寸、混凝土的强度等因素，我们发现这些因素对M型钢-混凝土组合剪力墙的抗震性能有显著影响。

增大M型钢的尺寸或提高混凝土的强度，可以有效提高结构的承载能力和耗能能力，从而提高结构的抗震性能。

四、结论通过对M型钢-混凝土组合剪力墙的有限元分析，我们得出以下结论：1. M型钢-混凝土组合剪力墙在地震作用下表现出良好的变形能力和应力分布，具有较好的延性和耗能能力。

2. M型钢和混凝土的尺寸、强度等因素对结构的抗震性能有显著影响。

在实际工程中，应充分考虑这些因素，以提高结构的抗震性能。

PKPM中型钢混凝土剪力墙的建模及计算处理简介：中型钢混凝土剪力墙是一种常用的结构形式，具有良好的抗震性能。

PKPM（Pikawu特级专业版）是一款常用的结构分析与设计软件，可以进行中型钢混凝土剪力墙的建模和计算处理。

本文将详细介绍PKPM中型钢混凝土剪力墙的建模与计算处理步骤。

建模过程：1.梁柱节点处的建模：首先，在PKPM中选择合适的单位制和工况，创建新的工程文件。

其次，按照实际设计中的尺寸，在PKPM中选择相应的梁柱截面，并按照设计要求进行材料设定。

2.剪力墙建模：在PKPM中选择"墙单元"进行建模，根据设计尺寸输入墙单元的起点和终点坐标，并设置剪力墙厚度。

3.钢筋布置：根据设计要求，在PKPM中选择"构件"-"纵筋"，对墙单元进行纵向钢筋布置。

可以采用自动生成纵筋功能，也可以手动输入纵筋参数。

4.剪力墙属性设定：设置剪力墙的属性参数，包括抗震设计参数、截面性质、材料设定等。

其中，抗震设计参数根据规范要求进行设定。

5.边界约束条件设定：根据实际结构梁柱节点的约束条件，对PKPM中的节点进行约束设定。

6.荷载设定：在PKPM中选择"荷载"进行荷载设定，根据实际设计要求输入荷载参数。

计算处理：1.构型调整：PKPM可以进行构型调整，根据实际设计要求对剪力墙进行调整，并重新计算。

2.变形分析：运行PKPM的弹性分析功能，根据实际荷载条件进行变形分析。

3.截面验算：PKPM可以根据截面弯矩和剪力情况进行验算。

根据设计要求进行截面协调。

4.抗震验算：PKPM可以进行抗震验算，在设计地震动作用下进行抗震验算，计算墙单元和节点的内力、变形等。

5.结果输出：PKPM可以输出计算结果，包括节点荷载、截面验算结果、抗震验算结果等。

总结：PKPM中型钢混凝土剪力墙的建模及计算处理步骤包括梁柱节点的建模、剪力墙的建模、钢筋布置、剪力墙属性设定、边界约束条件设定、荷载设定等。

盈建科中型钢混凝土剪力墙的建模（原创版）目录1.盈建科中型钢混凝土剪力墙的建模的意义和背景2.钢混凝土剪力墙的结构特点和设计要点3.建模过程中的关键技术和方法4.建模后的效果和应用5.总结正文一、盈建科中型钢混凝土剪力墙的建模的意义和背景随着我国建筑行业的发展，高层建筑越来越多，结构也越来越复杂。

作为建筑结构的重要组成部分，剪力墙在承担建筑的重量和抵抗外部荷载方面起着关键作用。

钢混凝土剪力墙由于其良好的抗震性能和经济性，被广泛应用于高层建筑中。

盈建科中型钢混凝土剪力墙的建模，旨在通过数字化手段，提高剪力墙设计的准确性和效率，为建筑行业的发展做出贡献。

二、钢混凝土剪力墙的结构特点和设计要点钢混凝土剪力墙是由钢筋混凝土墙和钢板组成的复合墙体，具有良好的抗震性能和承载能力。

在设计过程中，需要考虑以下几个要点：1.墙段长度和厚度：根据建筑的高度、宽度和结构形式，合理确定墙段长度和厚度，以确保剪力墙的稳定性和经济性。

2.钢筋配置：合理配置钢筋，可以提高剪力墙的抗震性能和承载能力。

在设计过程中，需要考虑钢筋的种类、规格和布置方式。

3.钢板配置：钢板是剪力墙的重要组成部分，其质量直接影响剪力墙的抗震性能。

在设计过程中，需要考虑钢板的种类、规格和布置方式。

4.混凝土强度等级：混凝土强度等级是影响剪力墙承载能力的重要因素。

在设计过程中，需要根据工程实际情况，合理选择混凝土强度等级。

三、建模过程中的关键技术和方法在建模过程中，需要采用以下关键技术和方法：1.三维建模：通过三维建模软件，建立钢混凝土剪力墙的三维模型，直观地展示剪力墙的结构形式和几何尺寸。

2.参数化设计：通过参数化设计，实现剪力墙的快速设计和优化，提高设计效率和准确性。

3.数据交换和共享：通过数据交换和共享技术，实现不同专业之间的协同设计，提高设计质量和效率。

四、建模后的效果和应用建模后，可以实现以下效果和应用：1.提高设计质量：通过数字化手段，提高剪力墙设计的准确性和效率，降低设计错误和返工率。

pkpm剪力墙建模流程PKPM剪力墙建模流程剪力墙是一种常用的结构形式，用于提供建筑物的抗震性能。

PKPM （Peking University Program for Microcomputers）是一种常用的结构分析和设计软件，可以用来进行剪力墙的建模和分析。

下面将介绍PKPM剪力墙建模的流程。

第一步：创建新模型在PKPM软件中，首先需要创建一个新的模型。

可以选择创建3D模型或平面模型，根据实际需要进行选择。

在创建模型的过程中，需要设置模型的尺寸、材料等参数。

第二步：绘制剪力墙在模型中绘制剪力墙。

可以使用PKPM软件提供的绘制工具，在平面视图或者立体视图中绘制剪力墙的轮廓。

需要注意的是，剪力墙的位置和数量应该符合结构设计要求。

第三步：定义材料属性在PKPM软件中，需要定义剪力墙所使用的材料属性。

可以设置材料的弹性模量、泊松比、强度等参数。

这些参数将影响剪力墙的受力性能和破坏形式。

第四步：设置加载条件在PKPM软件中，需要设置加载条件。

可以设置剪力墙所受到的荷载类型、大小和作用位置等参数。

这些参数将影响剪力墙的受力情况和变形情况。

第五步：生成网格在PKPM软件中，需要对剪力墙进行网格划分。

可以选择不同的网格划分方式，如均匀网格划分、非均匀网格划分等。

网格划分的方式将影响剪力墙的模型精度和计算效率。

第六步：定义约束条件在PKPM软件中，需要定义剪力墙的约束条件。

可以设置剪力墙所受到的支撑方式、支座刚度等参数。

这些参数将影响剪力墙的整体受力性能。

第七步：进行分析计算在PKPM软件中，进行剪力墙的分析计算。

可以选择静力分析或动力分析的方法，根据实际情况进行选择。

分析计算的结果将得到剪力墙的受力状态和变形情况。

第八步：结果分析和优化设计根据PKPM软件计算得到的结果，进行剪力墙的结果分析和优化设计。

可以根据剪力墙的受力情况和变形情况，对剪力墙的尺寸、材料等参数进行调整和优化，以满足设计要求。

第九步：输出结果在PKPM软件中输出剪力墙的分析结果。

盈建科中型钢混凝土剪力墙的建模摘要：I.引言- 介绍盈建科中型钢混凝土剪力墙的建模- 阐述其在建筑结构中的重要性II.中型钢混凝土剪力墙的定义和特点- 解释中型钢混凝土剪力墙的定义- 描述其结构特点III.盈建科中型钢混凝土剪力墙的建模过程- 详细说明建模过程- 解释为什么这个过程是必要的IV.盈建科中型钢混凝土剪力墙的建模软件- 介绍盈建科中型钢混凝土剪力墙的建模软件- 阐述其优点和功能V.盈建科中型钢混凝土剪力墙的建模结果- 展示建模结果- 解释这些结果的含义VI.结论- 总结文章的主要内容- 强调盈建科中型钢混凝土剪力墙在建模中的重要性正文：盈建科中型钢混凝土剪力墙的建模是一个复杂的过程，需要对建筑结构有深入的了解。

在这个过程中，首先需要定义和了解中型钢混凝土剪力墙的特点。

中型钢混凝土剪力墙是由钢材和混凝土组成的，其特点是强度高、刚度大、重量轻。

这种结构在建筑结构中扮演着非常重要的角色，可以承受大量的垂直和水平荷载。

因此，对于这种结构的建模非常关键，可以保证建筑物的稳定性和安全性。

盈建科中型钢混凝土剪力墙的建模过程包括几个步骤。

首先，需要收集和整理相关的设计资料和数据，包括建筑物的尺寸、材料性能、荷载情况等。

其次，需要根据这些数据和资料进行结构分析，确定结构的形态和尺寸。

最后，需要使用相应的建模软件进行建模，并验证模型的准确性和可靠性。

盈建科中型钢混凝土剪力墙的建模软件是专门为此类结构设计的，可以提供全面的功能和高效的建模过程。

该软件可以自动完成大部分建模工作，减少人工错误和时间成本。

同时，该软件还可以进行可视化展示和分析，方便设计师进行模型调整和优化。

通过盈建科中型钢混凝土剪力墙的建模，可以得到准确、可靠的结构模型，为建筑物的设计、施工和使用提供重要的支持。

建模结果可以帮助设计师更好地了解建筑物的性能和限制，从而优化设计方案，提高建筑物质量和安全性。

综上所述，盈建科中型钢混凝土剪力墙的建模在建筑结构设计和施工中扮演着重要的角色。

剪力墙结构建模流程分享(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--剪力墙结构建模流程分享剪力墙结构当中剪力墙为承重构件，推荐建模流程是这样：1、工程设置，根据图纸确定楼层层数和层高。

2、材质设置，根据结构说明中材料的相关说明确定材料等级3、首层建模：（1）建立轴网：如果有CAD图纸可直接调入进行转化，手工建模可根据平面图轴网标注进行轴网建模（2）剪力墙布置：如果有CAD图纸可以直接导入转化，手工建模可以根据平面图进行布置。

可以先全部布置成外墙，等砖墙布置好以后再名称更换成内墙比较方便。

（3）柱子布置：根据结构图将柱子通过CAD转化或者手工建模的方式布置到图形中。

（4）墙体：如果有CAD图可以进行墙体转化，先转成外墙，再通过名称更换更换内墙。

手工建模则根据平面图直接进行绘制。

注意这里有一个关于剪力墙覆盖砖墙的技巧，大家可以在百科里进行学习（5）墙体：如果有CAD图可以进行墙体转化，先转成外墙，再通过名称更换更换内墙。

手工建模则根据平面图直接进行绘制。

（6）门窗：如果有CAD图可先转化门窗表，再进行门窗转化。

如果手工建模可根据建筑平面图直接进行布置。

（7）过梁、窗台：根据结构说明中的过量表及门窗部分设置相关要求进行过量、窗台等相关构件的布置。

（8）梁布置：根据结构图将梁通过CAD转化或手工建模的方式布置到图形中。

（9）楼板、楼梯：根据结构图布置楼板楼梯。

（10）构造柱：根据结构说明中墙体结构的说明要求自动生成构造柱（11）圈梁：根据结构说明中墙体结构的说明要求布置圈梁及卫生间砼导墙等。

（12）零星构件：坡道台阶、阳台雨篷、散水等（11）图纸节点处理（13）形成建筑面积4、其他层布置，流程和第一层相同，有些构件类型一致的可以通过属性复制复制到其他楼层，如果定位和属性都一致的，可以通过楼层复制直接复制到其他层，节省建模时间。

5、顶层建模：其他步骤与首层相同，注意屋面布置的区别。
