第1章概要和规格11第1章概要和规格1.1 概要本仪器是用来检查各种部件、成品气密性的差压式空气泄漏测试仪，主要适用于科研和生产等领域。
通过使用标准品误差修正功能，解决了长期以来在恶劣环境下无法实现的高精度、短时间的测试。
而且加强了质量管理功能、频道功能，同时提高了差压分辨率和操作的方便性，可实现所有测试品在不同条件下的自动化测试。
1.2 特点(a) 差压分辨率 (0.1 Pa)提高测试精度、缩短测试时间。
(b) 标准品误差修正功能【专利】修正因环境变化、绝热变化等引起的误差成分、提高测试精度、缩短测试时间。
因为使用功能和热稳定性良好的标准罐作为标准品，所以不需要测试品实物，同时使维护变得容易。
(c) 2段报警设定功能和NR（降低误差）功能根据对不合格品的判断可以区別其泄漏量的大小。
可以对泄漏量进行严格的设定，并具备以去除误差为目的NR（降低误差）功能。
(d) 校正功能使用泄漏标准孔能测出泄漏系数K（等效内容积Ve）。
K(Ve)测定后，差压被换算成流量（mL/min）。
可以进行差压传感器的零点漂移和精度的校正、压力传感器的零点漂移和精度的校正。
(e) 多频道功能〈16 ch〉增强了频道功能、频道复制功能，可以容易地进行多频道的设定。
(f) 装载了高性能差压传感器和智能空气回路Ⅰ型内置高感度、高耐压、小容积的差压传感器，空气回路构造简洁但是功能齐全。
使用不发热且空气流量大的专用气动阀。
带有清洁功能，防止水、油、金属切屑等进入测试品后引发故障。
毎次测试中自动检查差压传感器的感度和各个阀的动作，令人放心。
(g) 用电子调压阀设定和控制测试压（选配）在设定不同频道的测试压或需要进行快速充气时非常方便。
(h) 日常检查、管理方便的校正接口(CAL)在仪器正面装备了便于差压校正的测试品、标准品接口。
日常管理时，装上泄漏标准孔可简单地进行NG判断和等效内容积K(Ve)的测定。
另外，也可使用容积变化方式的泄漏校正器。

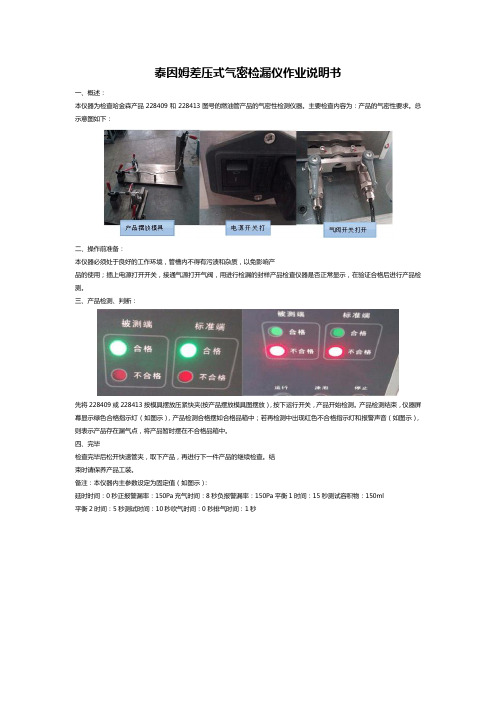

泰因姆差压式气密检漏仪作业说明书
一、概述：
本仪器为检查哈金森产品228409和228413图号的燃油管产品的气密性检测仪器。
主要检查内容为：产品的气密性要求。
总示意图如下：
二、操作前准备：
本仪器必须处于良好的工作环境，管槽内不得有污渍和杂质，以免影响产
品的使用；插上电源打开开关，接通气源打开气阀，用进行检漏的封样产品检查仪器是否正常显示，在验证合格后进行产品检测。
三、产品检测、判断：
先将228409或228413按模具摆放压紧快夹(按产品摆放模具图摆放），按下运行开关，产品开始检测。
产品检测结束，仪器屏幕显示绿色合格指示灯（如图示），产品检测合格摆如合格品箱中；若再检测中出现红色不合格指示灯和报警声音（如图示），则表示产品存在漏气点，将产品暂时摆在不合格品箱中。
四、完毕
检查完毕后松开快速管夹，取下产品，再进行下一件产品的继续检查。
结
束时请保养产品工装。
备注：本仪器内主参数设定为固定值（如图示）：
延时时间：0秒正报警漏率：150Pa充气时间：8秒负报警漏率：150Pa平衡1时间：15秒测试容积物：150ml
平衡2时间：5秒测试时间：10秒吹气时间：0秒排气时间：1秒。
气密性设备操作规程气密性设备是一种重要的检测仪器，用于检测物体的气密性能。
为了保证设备的正常运行和测试结果的准确性，需要制定一套操作规程。
以下是气密性设备操作规程的一些建议：一、设备检查与准备1. 检查设备是否完好，包括外壳、管道、阀门等是否损坏或松动。
2. 检查设备的电源是否正常，电源线是否损坏。
3. 清洁检查仪表的显示屏、控制按钮、传感器等部分，确保无尘、无脏污。
二、设备连接1. 将被测试物体与设备相连接，确保连接牢固、无漏气。
2. 检查连接部位是否存在缺损、漏气等情况，如有必要进行修复或更换。
三、设备预热与校准1. 打开设备的电源，使其预热一段时间，让仪器处于工作状态。
2. 校准设备的零位，确保仪器准确读数。
四、测试操作1. 将被检测物体放入设备内部，根据实际情况选择合适的气密性测试参数。
2. 启动设备，开始测试，记录读数或数据。
3. 保持设备的稳定运行状态，避免因振动、外力等因素导致误差。
4. 定期检查设备的运行状况，如异常情况及时处理，确保测试结果的准确性。
5. 测试结束后，关闭设备，记录测试数据，清理设备和测试样品。
五、设备维护与保养1. 定期清洁设备的各个部件，防止灰尘和污垢对仪器的影响。
2. 检查设备的电源线、管道、阀门等连接部位，确保无松动、损坏等情况。
3. 检查设备的工作状态，如发现异常情况，及时进行维修或更换。
4. 避免长时间连续使用设备，应适当休息，延长设备的使用寿命。
六、设备安全操作1. 在使用设备时，应注意操作方法，按照规程进行操作。
2. 遵循设备的使用规定，不超负荷使用设备，以免损坏设备或影响测试结果。
3. 注意设备的通风散热，避免设备过热。
七、设备存储与保护1. 设备在存储时，应放置在干燥、通风的地方，避免受潮或变形。
2. 避免设备受到震动或外力冲击，以免损坏设备。
3. 定期对设备进行保养和维护，延长设备的使用寿命。
总之，气密性设备的操作规程对于保证设备正常运行和测试结果的准确性非常重要。
气密性试验机操作规程气密性试验机操作规程操作步骤：一、气瓶的充气气瓶在装上瓶阀后，就可以对气瓶进行充气。
1、将充气接头与气瓶相连接；2、直接充气法：关闭控制台上的其它阀门，打开“充气阀1”或“充气阀2”，可直接对气瓶进行充气；3、气体的回充：将气体回收接头与实验完成后的气瓶连接，关闭“充气阀”，打开“回收充气阀1”或“回收充气阀2”，可将回收气体充入待检气瓶直至两边压力平衡，然后关闭“回收充气阀”，打开充气法1或充气阀2，继续对气瓶进行充气升压；4、气瓶充气到规定的压力后，关闭充气阀和气瓶上的瓶阀，打开“排气泄压阀”，压力表回零后卸下充气接头。
二、气瓶的检漏1、将气瓶滚入气瓶吊架内，落下夹紧气缸，防止滚出；2、降下吊架入水槽中；3、使水槽内的水超出气瓶顶面约5公分；4、仔细观察气瓶瓶体、瓶阀及堵头等处是否有气泡逸出；5、按规定时间停压后不漏，升起吊架；6、升起、滚出试好的钢瓶；7、必要时对钢瓶内的气体进行回收；8、对下一批充好的钢瓶进行测试。
钢瓶气密性试验机注意事项1、正式使用前应检查气源；2、卸下充气接头前应确保管路内压力为零；3、实验装置故障时应由专职人员检修，不可擅自拆装；4、严禁在压力下拆装管道、压力测量仪表、受试瓶等承压件或拧紧承压管道的接头等；5、每天对空压机进行放水；6、钢瓶在水压试验后，再进行空气吹扫、烘干，然后对钢瓶充气进行气密性试验。
决不允许尚有残留可燃气体的钢瓶进行充压；7、工作人员不得进入吊架内。
8、三、[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]1、。
气密检漏仪的操作说明气密检漏仪是一种精密的检测设备，广泛应用于各行业的产品质量检测中。
下面将就气密检漏仪的操作进行详细说明，以便用户能够正确地使用气密检漏仪进行检测。
1. 气密检漏仪的组成气密检漏仪由下面的几部分组成：•主机：气密检测主机，包括仪器的显示屏、操作按钮、控制软件等部分；•探头：用于检测被测试物体的探头，包括探头连接线等部分；•气源：用于提供测试气体的气源设备；•软件：用于分析测试数据和生成检测报告的软件。
2. 气密检漏仪的操作2.1 准备工作在使用气密检漏仪进行检测之前，需要进行一些准备工作：•选择正确的探头：根据被测试物体的特点，选择相应的探头进行测量；•连接气源：根据仪器说明书，将气源连接到气密检漏仪上；•开机：将气密检漏仪插入电源并将仪器开机。
2.2 操作步骤1.打开软件：在电脑上打开气密检测软件，根据指示向后台传输相应的信息进行连接。
2.设置参数：设置好检测参数，例如测试压力、测试时间和测试方法等。
3.连接探头：将选择好的探头连接到检测被测试物体上，并将仪器与探头连接。
4.开始测试：按下仪器上的“开始测试”按钮即可进行检测；5.结果分析：等待测试结果出来后，应该好好分析测试结果，并提取一些有用的判断信息；6.停止测试：测试完成后，及时停止检测，关闭气源。
2.3 注意事项在操作气密检漏仪时，需要注意以下几个方面：•仪器的操作要准确：在使用气密检漏仪时，需要按照正确的方法和步骤进行操作，否则会影响测试结果的准确性；•控制测试压力：在进行检测时，需要控制测试压力，以免造成对被检测物件的损坏和误测；•测试时间不能过长：测试时间过长会浪费时间，同时也可能会对被检测物体造成损坏；•保持探头的清洁和完好：检测探头需要保持清洁，并且不能在不当的情况下进行钩挂或者弯曲，否则会影响测试数据的正确性。
3. 总结使用气密检漏仪进行检测时，需要遵循正确的操作步骤，同时需要注意保养和维护。
通过对气密检漏仪的操作说明，相信读者已经对气密检漏仪有了更深入的了解，并能够准确地使用气密检测仪进行测量，从而保证了被测试物件的质量和安全。
TH-2000PM气密性检测操作规程TH/QEO-JS-2000PM-10TH-2000PM大气颗粒物浓度监测仪气密性检查操作规程版本号：Rev.1.0编制：____________审核：____________批准：____________实施日期：____________1.目的TH-2000PM大气颗粒物浓度监测仪在生产调试、出厂检验和运行维护过程中，采样气路的密封性，对仪器测量结果产生直接的影响。
为了保证本仪器测量结果的准确有效，特制定《TH-2000PM大气颗粒物浓度监测仪气密性检查操作规程》。
2.适用范围本规程适用于TH-2000PM大气颗粒物浓度监测仪生产调试、出厂检验、维修后和运行维护过程中的气路气密性检测，本规程适用于我公司TH-2000PM系列仪器PM2.5和PM10设备的气密性检查操作。
3.职责生产车间、质量管理部、售后工程部，仪器使用和运维部等相关部门负责本气密性检测操作规程实施。
4.安全4.1、在室外安装堵头时，注意攀高安全，防止跌落。
4.2、气密性检查，应由专业人员操作，以免损坏仪器。
4.3、气密性检查，存在损坏光电倍增管金属薄膜的风险存在，故检查频率为每次更换气路相关部件时（更换滤纸带或维修设备后）或有检查需求时，其余时间不建议进行检查。
该项操作完成之后运行设备，数据将在4小时后恢复正常。
5.操作规程5.1使用工具下表列出了操作过程中，所使用的器具：说明：硅橡胶片尺寸和随设备发出的标准膜尺寸一致，中间小孔中心位置与零膜大孔中心位置一致，小孔直径4mm，小孔中心距离两侧距离为29mm，距离前后分别为27.5mm以及47.5mm，参考图4-1所示。
图4-15.2.操作方法5.2.1、PM2.5及PM10切割头无需检漏，若发现切割器密封O圈有明显损坏或者不匹配，直接更换O圈即可。
若发现切割器外观有明显的物理变形或者机械连接件变形，直接更换切割器。
TH-2000PM检漏工装使用寿命为5年，过期需更换。
手机气密性检查方法
1. 使用气密性检查仪：选择一款气密性检查仪，该仪器可以通过测量设备表面真空度或压力来检查设备的气密性能。
需要连接仪器到设备的气体进口和出口，并对设备进行真空泵或气体充填。
2. 增加气压：将被检测设备连接到气体和真空泵之间。
增大内部压力，然后记录压力计读数并监测压力泄漏的速度。
如果有泄漏发生，读数会开始下降。
检查泄漏源，修复漏洞并重复测试。
3. 减小气压：将设备置于真空室中并降低大气压力，然后记录压力计读数并监测压力泄漏的速度。
如果有泄漏发生，读数会开始上升。
检查泄漏源，修复漏洞并重复测试。
4. 确认测试结果是否符合规范：根据不同设备的设计和应用，制定出不同的气密性标准。
根据这些标准，将测试结果与规范进行比较，以确定设备是否符合气密性要求。
如果仍存在问题，需修复并重新测试，直至符合要求为止。
气瓶气密性测试机
一、操作前准备工作
检查升降机构升降是否灵活。
水箱内放适量水，使钢瓶放入后，水面高出钢瓶约50mm，保持水质洁净，水箱内无污垢。
二、操作顺序
1）拉出手控阀杆，吊栏升起；
2）人工将钢瓶推入吊栏内；
3) 连接好充气管路，开启瓶阀；
4) 开启高压阀门，逐只充气至调定压力，再关闭高压阀门；
5) 推进手控阀杆，升降气缸复位，吊栏（内置待检钢瓶）下沉至水面以下，根据“气瓶气密性试验方法”观察受检钢瓶；
6) 拉出手控阀杆，吊栏升起，钢瓶滚出，完成一个工作循环。
三、注意事项
钢瓶受检结束后，其排气卸压方式有以下两种：
1）开启管路系统中的卸压阀门，使钢瓶仍在工位上时可直接卸压排气至室外。
2）关闭瓶阀，取下充气软管，将已检钢瓶搬上小推车，将气瓶直接推至室外空地集中排气卸压。
设备操作规范ColyTech Manufacturing (Kunshan) Co. Ltd.瑞 鼎 机 电 科 技 （昆 山） 有 限 公 司ATEQF620气密测试仪设备操作规范设备名称:ATEQF620气密仪设备编号:发行版本:发行日期:图示说明编制/日期审核/日期批准/日期:4.测试合格时，将工装内的产品取出，安装下一个产品进行测试（测试界面见图示3）。
5.测试结束，关闭电源和气源，整理工作台。
3.确保测量工装的气密性，防止有密封垫老化或破损导致的漏气，以及夹具夹紧力不够/不平衡导致的漏气等。
六、设备操作1.打开气源和电源，设备自动更新基础数据和检查所有内组件。
（见图示1）2.在设备显示屏上点击“SPE CYCLE”图标，按上下键选择要测试的程序。
（图示2）3.将被测工件放入工装内，按下操作板上的绿色“开始”按钮，开始测试。
2.电源电压：仪器使用电源为100-220V 50Hz，且接地良好，本仪器避免与大功率设备同线使用。
3.供气压力在4-8Bar，超过8Bar时，需在前段安装减压阀。
五、工作前准备1.连接气源，气源需经过处理单元干燥、去杂、减压；连接测试工装和控制柜（均为专用）。
2.确保各连接处密封，防止塑料管老化后容易在接头处漏气，发现后需及时更换。
一,目的：规定设备的使用和日常维护保养方法。
二,范围：ATEQF620气密测试仪的操作。
三,职责：使用部分负责相关操作工的选定和技能培训的考核事宜。
四、工作条件：1.设备工作环境：操作温度5℃-45℃、相对湿度50±5%RH。
3.连接测试工装和气密仪的气管、进气阀门到测试工装的气管老化后更换时，需注意更换等长度和管径的气管，否则影响测量结果（设备内设置测试体积时，这些管内的体积计算在内）。
4.连续几件产品测试都显示“Pressure Low"(图示5）或"Pressure High"时，需通过外接气压调节阀调整气压的大小，或在"PARAMETERS"菜单中调整设定气压的测试气压值（在规格范围内调整）。
气密性测试仪器使用方法说明书
一、概述
气密性测试仪器是一种用于检测物体气密性能的专用设备。
本说明书旨在为用户提供准确和清晰的操作指南，以便正确地使用气密性测试仪器。
二、设备介绍
气密性测试仪器由以下主要部分组成：
1. 控制面板：包含仪器的电源开/关按钮、功能选择按钮和参数设置按钮等。
2. 试验室：用于放置待测试物体的闭式空间。
3. 压力调节器：用于调节气密性测试仪器施加在待测试物体上的压力。
4. 检测传感器：用于检测试验室内气体压力的传感器。
三、使用方法
1. 设备准备
1.1 确保气密性测试仪器已连接电源，并确认电源开关处于关闭状态。
1.2 将待测试物体放置在试验室内，并确保试验室密封良好。
1.3 调节压力调节器，使其所施加的压力适用于待测试物体。
1.4 检查传感器是否连接到正确的位置，并确保其工作正常。
2. 进行测试
2.1 打开气密性测试仪器的电源开关。
2.2 在控制面板上选择所需的功能和参数。
例如，可以选择进行静态气密测试或动态气密测试，并设置相应的压力和时间。
2.3 按下开始测试按钮，并等待测试完成。
3. 结果分析
3.1 通过检测传感器获得测试结果，可在控制面板上显示或通过连接的计算机进行记录。
3.2 根据测试结果判断待测试物体的气密性能。
通常，气密性测试仪器会提供合格和不合格的判定标准。
四、注意事项
1. 在操作气密性测试仪器时，请严格按照本说明书的要求进行。
错误的操作可能导致测试结果不准确或设备损坏。
2. 在进行气密性测试之前，请确保待测试物体表面无任何杂质或损坏，以确保测试结果的准确性。
3. 建议定期对气密性测试仪器进行维护和校准，以保证其稳定和可靠性。
4. 在任何维护、校准或故障排除之前，请先断开气密性测试仪器的电源，并等待一段时间使其冷却。
五、维护和保养
1. 定期清洁仪器表面和试验室，以保持其良好的工作状态。
2. 如需更换传感器或其他部件，请参考设备提供的维护手册进行操作。
3. 不要将气密性测试仪器暴露在潮湿、尘土或高温环境中，以免影响其性能和寿命。
六、故障排除
在遇到设备故障时，请参考设备提供的故障排除指南或联系厂家的售后服务部门进行处理。
七、免责声明
由于气密性测试仪器的操作和维护涉及复杂的技术内容，本说明书仅供参考。
对于使用本说明书所产生的任何直接或间接损失，本公司不承担任何责任。
以上是气密性测试仪器的使用方法说明书，希望通过本说明书能够帮助用户正确操作和维护气密性测试仪器，确保测试结果的准确性和设备的正常运行。
如有任何疑问或需要进一步的帮助，请联系设备厂家的售后服务部门。
