PCI-8333 多功能模入模出接口卡技术说明书

1. 综述SFISA-7012卡是ISA 总线的多功能模入模出接口卡，可方便地应用于装有ISA 总线插槽的微机。

PC 操作系统可选用目前流行的 Windows 系列、Unix等多种操作系统以及专业数据采集分析软件LabVIEW 、LabWindows/CVI等环境。

SFISA-7012 多功能模入模出接口卡安装使用方便，程序编制简单。

使用时只需将接口卡插入机内任一ISA总线插槽中。

其模拟模入模出信号均由卡上的37芯D 型插座与外部信号源进行连接。

模入部分：用户可根据实际需要选择单端或双端输入方式。

输入通道切换可设置成任意连续通道间自动切换或由用户程序切换(B型卡)。

本卡的A/D触发方式可以选用程序触发、定时器触发、间歇定时触发、外时钟同步触发、外门控触发等触发方式。

系统通过查询板上AD转换完成状态、响应AD转换完成中断的方式实现与板卡的通讯和数据交换。

数字量输入输出部分：有16路数字量输入和16 路数字量输出接口，采用40P扁平带缆与外部设备连接，也可经转换电缆从37芯D 型插座输出。

其中数字量输出具有锁存功能。

16 路数字量输出还具有加电自动清零功能。

定时/计数器部分：装有6路16位字长的定时/计数通道，以及2MHz 的基准时钟。

其中三路定时/计数器通道主要是为本卡的A/D 转换提供几种定时触发A/D方式，用户能使用其中1个通道实现定时中断．另外3路定时/计数通道可全部提供给用户使用。

其中2路定时/计数器通道及联起来用来对外部脉冲进行计数, 另1路定时/计数器通道即可计数, 也可输出定时时钟.2.技术参数2.1 模入部分（以下简称A/D）A/D通道数：单端16路、双端8路；A/D信号范围：0V～5V； 0V～10V；－2.5V～＋2.5V； -5V～+5V；－10V～＋10V；输入阻抗：≥ 10MΩA/D转换分辨率：12位通道切换：自动(A型卡)；程序控制(B型卡)；放大器建立时间：7uS (0.01%)A/D转换系统通过率：50KHzA/D触发方式：程序触发；定时触发；间歇定时触发；外时钟触发；外门控定时触发；A/D通讯方式：A/D转换结束中断、程序查询；A/D转换非线性误差：±1LSBA/D转换输出码制：单极性原码双极性偏移码；系统误差：≤±0.05％ F.S2.2 数字量输入输出部分（以下简称DI/DO）DI：16路；DO：16路；输入输出电平：TTL／CMOS电平兼容；2.3 定时/计数器部分基准时钟：2MHz，占空比50％定时/计数通道：6个16位定时/计数通道,分别在2片82c54上(82c54A和82c54B);82c54A 的1、2通道用于定时触发A/D转换(A型卡)82c54A 的1、2通道用于控制精确定时间长度计数(以下简称定时长计数)82c54B 的1、2通道全部提供用户用于级连精确定时长计数; (B型卡)82c54B 的0通道对用户全部开放用于输出定时脉冲或计数; (B型卡)82c54A 的0通道对用户部分开放用于定时时钟中断;2.4 电源功耗+ 5V ≤ 300mA+12V ≤ 50mA-12V ≤ 50mA2.5 使用环境要求工作温度：10℃～40℃； 相对湿度：40％～80％； 存贮温度：-55℃～+85℃；2.6 外型尺寸( 不含档板 )外型尺寸(不含档板)：长×高＝157mm ×98mm3. 工作原理SFISA-7012多功能模入模出接口卡主要由模数转换电路、数模转换电路、A/D 数据存储电路、数字量输入输出电路，定时/计数电路和接口控制逻辑电路构成。

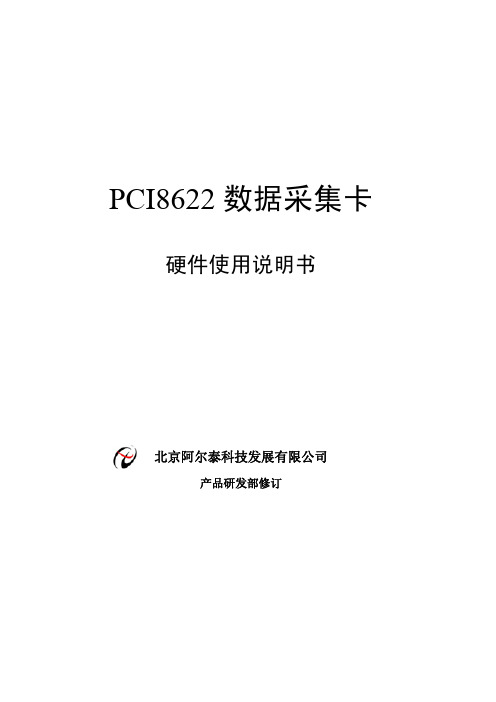

PCI8622数据采集卡硬件使用说明书北京阿尔泰科技发展有限公司产品研发部修订北京阿尔泰科技发展有限公司目录目录 (1)第一章功能概述 (1)第一节、产品应用 (1)第二节、AD模拟量输入功能 (1)第三节、DI数字量输入功能 (2)第四节、DO数字量输出功能 (2)第五节、CNT定时/计数器功能 (2)第六节、其他指标 (2)第二章元件布局图及简要说明 (3)第一节、主要元件布局图 (3)第二节、主要元件功能说明 (3)一、信号输入输出连接器 (3)二、电位器 (3)三、物理ID拨码开关 (3)四、状态灯 (4)第三章信号输入输出连接器 (5)第一节、信号输入输出连接器定义 (5)第二节、DI数字量信号输入连接器定义 (6)第三节、DO数字量信号输出连接器定义 (6)第四章各种信号的连接方法 (8)第一节、AD模拟量输入的信号连接方法 (8)一、AD单端输入连接方式 (8)二、AD双端输入连接方式 (8)第二节、DI数字量输入的信号连接方法 (9)第三节、DO数字量输出的信号连接方法 (9)第四节、时钟输入输出和触发信号连接方法 (9)第五节、多卡同步的实现方法 (10)第五章数据格式、排放顺序及换算关系 (12)第一节、AD模拟量输入数据格式及码值换算 (12)一、AD双极性模拟量输入的数据格式 (12)二、AD单极性模拟量输入数据格式 (12)第二节、AD单通道与多通道采集时的数据排放顺序 (12)一、单通道 (12)二、多通道 (12)第六章各种功能的使用方法 (14)第一节、AD触发功能的使用方法 (14)一、AD内触发功能 (14)二、AD外触发功能 (14)第二节、AD内时钟与外时钟功能的使用方法 (16)一、AD内时钟功能 (16)二、AD外时钟功能 (16)第三节、AD连续与分组采集功能的使用方法 (16)一、AD连续采集功能 (16)二、AD分组采集功能 (16)PCI8622数据采集卡硬件使用说明书版本：6.1.18第七章 CNT定时/计数器功能 (20)第一节、功能概述 (20)第二节、计数器方式 (20)一、简单计数和时间测量功能 (20)二、缓冲计数和时间测量功能 (23)第三节、脉冲发生器方式 (25)一、脉冲发生器输出类型 (25)二、脉冲发生器功能 (26)第八章产品的应用注意事项、校准、保修 (30)第一节、注意事项 (30)第二节、AD模拟量输入的校准 (30)第三节、保修 (30)附录A：各种标识、概念的命名约定 (31)北京阿尔泰科技发展有限公司第一章功能概述信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。

PCI-8333多功能模入模出接口卡技术说明书1.概述PCI-8333多功能模入模出接口卡适用于提供了PCI总线插槽的PC系列微机，具有即插即用（PnP）的功能。

其操作系统可选用目前流行的Windows系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW等软件环境。

在硬件的安装上也非常简单，使用时只需将接口卡插入机内任何一个PCI总线插槽中并用螺丝固定，信号电缆从机箱外部直接接入。

PCI-8333多功能模入模出接口卡安装使用方便，程序编制简单。

其模入模出及I/O信号均由卡上的37芯D型插头与外部信号源及设备连接。

对于模入部分，用户可根据实际需要选择单端或双端输入方式。

对于模出部分，用户可根据控制对象的需要选择电压或电流输出方式以及不同的量程。

本卡上的A/D、D/A 转换均为12位，同时还备有16路数字量输入和16路数字量输出接口，三路16位字长的计数/定时器，以及1Mhz的基准时钟。

本卡的A/D转换启动方式可以选用程序触发、定时器自动触发、外同步触发等方式，转换状态可以用程序查询，也可以用中断方式通知CPU读取转换结果。

2.主要技术参数2.1模入部分：2.1.1输入通道数：单端16路*(标*为出厂标准状态，下同)双端8路2.1.2输入信号范围：0V～10V*；-5V～+5V2.1.3输入阻抗：≥10MΩ2.1.4A/D转换分辨率：12位2.1.5A/D转换速度：10μS2.1.6A/D启动方式：程序启动/定时触发启动/外触发启动2.1.7A/D转换结束识别：程序查询/中断方式2.1.8A/D转换非线性误差：±1LSB2.1.9A/D转换输出码制：单极性原码*/双极性偏移码2.1.10系统综合误差：≤0.1％ F.S2.2模出部分：2.2.1输出通道数：2路2.2.2输出范围：电压方式：0～5V；0～10V*；-5V～+5V；-2.5V～+2.5V；+1V～+5V电流方式：0～10mA；4～20mA2.2.3输出阻抗：≤2Ω(电压方式)2.2.4D/A转换分辨率：12位2.2.5D/A转换输入码制：二进制原码(单极性输出方式时)*二进制偏移码(双极性电压输出方式时)2.2.6D/A转换综合建立时间：≤2μS2.2.7D/A转换综合误差：电压方式：≤0.1％ F.S电流方式：≤0.5％ F.S2.2.8电压输出方式负载电流：≤5mA2.2.9电流输出方式负载电阻范围：使用机内＋12V电源时：0～250Ω外加＋24V电源时：0～750Ω2.3数字量输入输出部分：2.3.1DI：16路/DO：16路；TTL电平2.4定时/计数器部分：2.4.116位字长计数/定时器：3路2.4.2基准时钟：1MHz，占空比50％2.5电源功耗：+5V(±10％)≤800mA+12V(±10％)≤50mA(D/A电流方式输出，并使用机内电源时)2.6使用环境要求：工作温度：10℃～40℃相对湿度：40％～80％存贮温度：-55℃～+85℃2.6外型尺寸：(不含档板)外型尺寸(不含档板)：长×高＝175.0mm×106.7mm(6.89英寸×4.2英寸)3.工作原理PCI-8333模入模出接口卡主要由模数转换电路、数模转换电路、数字量输入输出电路，定时/计数器电路和接口控制逻辑电路构成。

课程设计说明书题目：温度控制系统的设计与实现学生姓名：学院：电力学院系别：自动化专业：自动化班级：指导教师：二〇一年一月十四日内蒙古工业大学课程设计（论文）任务书课程名称：计算机控制系统课程设计学院：电力学院班级：自动化07-3班学生姓名：石鑫学号：指导教师：刘磊李志明摘要温度控制系统是一种典型的过程控制系统，在工业生产中具有极其广泛的应用。

温度控制系统的对象存在滞后，它对阶跃信号的响应会推迟一些时间，对自动控制产生不利的影响，因此对温度准确的测量和有效的控制是此类工业控制系统中的重要指标。

温度是一个重要的物理量，也是工业生产过程中的主要工艺参数之一，物体的许多性质和特性都与温度有关，很多重要的过程只有在一定温度范围内才能有效的进行，因此，对温度的精确测量和可靠控制，在工业生产和科学研究中就具有很重要的意义。

本文阐述了过程控制系统的概念，介绍了一种温度控制系统建模与控制，以电热水壶为被控对象，通过实验的方法建立温度控制系统的数学模型，采用了PID算法进行系统的设计，达到了比较好的控制目的。

关键词：温度控制；建模；自动控制；过程控制；PIDAbstractIn industrial production with extremely extensive application, temperature control system is a typical process control system.Temperature control system has the larger inertia. It is the response signal to step off some of time.And it produces the adverse effect to the temperature measurement. The control system is the important industrial control index. Temperature is an important parameters in the process of industrial production. Also it is one of the main parameters of objects, many properties and characteristics of temperature, many important process only under certain temperature range can efficiently work. Therefore, the precise measurement of temperature control, reliable industrial production and scientific research has very important significance.This paper discusses the concept of process control system and introduces a kind of temperature control system .The electric kettle is the controlled object, PID algorithm is used for system design,through experience method to get the model of temperature control system and we can get the controlied response well.Keywords：Temperature control; Mathematical modeling; Automatic control;Process control; PID目录第一章概述..........................................................................................................................................1.1 题目背景及应用意义...........................................................................................................1.2 本文内容及工作安排 (1)第二章系统组成及被控对象分析（被控对象数学建模） (3)2.1 系统组成 (3)2.1 被控对象分析（被控对象数学建模） (5)第三章控制策略设计及仿真研究 (11)3.1 控制策略设计 (11)3.2 仿真研究 (15)第四章控制策略实现 (18)4.1 组态环境下控制策略编程实现 (18)4.2 力控软件 (18)4.3 运行结果分析 (20)第五章总结 (22)参考文献 (23)第一章概述1．1 题目背景及应用意义在近四十年的时间里，电子计算机的发展经历了从电子管、晶体管、中小规模集成电路到大规模集成电路这样四个阶段，尤其是随着半导体集成技术的飞跃发展，七十年代初诞生了一代新型的电子计算机——微型计算机，使得计算机应用日益广泛；目前，计算机应用已渗透到各行各业，达到了前所未有的普及程度。

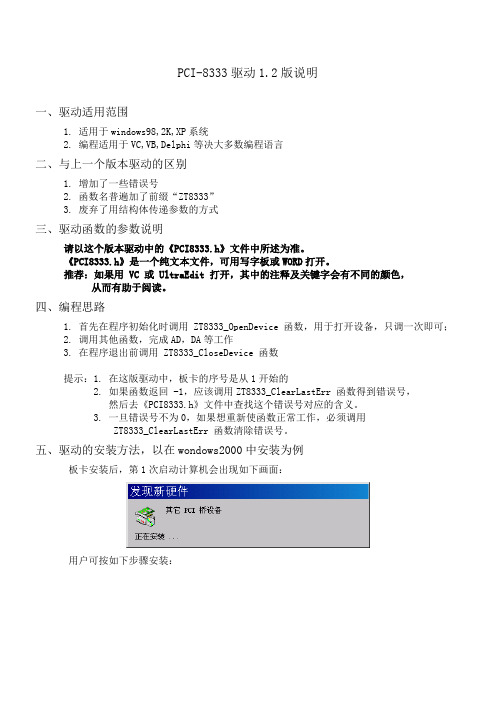

PCI-8333驱动1.2版说明一、驱动适用范围1. 适用于windows98,2K,XP系统2. 编程适用于VC,VB,Delphi等决大多数编程语言二、与上一个版本驱动的区别1. 增加了一些错误号2. 函数名普遍加了前缀“ZT8333”3. 废弃了用结构体传递参数的方式三、驱动函数的参数说明请以这个版本驱动中的《PCI8333.h》文件中所述为准。

《PCI8333.h》是一个纯文本文件，可用写字板或WORD打开。

推荐：如果用 VC 或 UltraEdit 打开，其中的注释及关键字会有不同的颜色，从而有助于阅读。

四、编程思路1. 首先在程序初始化时调用 ZT8333_OpenDevice 函数，用于打开设备，只调一次即可；2. 调用其他函数，完成AD，DA等工作3. 在程序退出前调用 ZT8333_CloseDevice 函数提示：1. 在这版驱动中，板卡的序号是从1开始的2. 如果函数返回 -1，应该调用ZT8333_ClearLastErr 函数得到错误号，然后去《PCI8333.h》文件中查找这个错误号对应的含义。

3. 一旦错误号不为0，如果想重新使函数正常工作，必须调用ZT8333_ClearLastErr 函数清除错误号。

五、驱动的安装方法，以在wondows2000中安装为例板卡安装后，第1次启动计算机会出现如下画面：用户可按如下步骤安装：第1步：请点“下一步”第2步：选择第2个选项，然后点“下一步”第3步：选择“其它设备”选项，然后点“下一步”第4步：直接点“从磁盘安装(H)”第5步：点“浏览(B)”第6步：选中PCI8333驱动所在目录中的“PCI8333.inf”，然后点“打开(O)”第7步：在这个画面点“确定”第8步：在这个画面点“下一步”第9步：如果出现这个画面，请点“是(Y)”第10步：在这个画面点“下一步”第11步：在这个画面点“完成”第12步：在“设备管理器”中查看这个设备状态是否正常第13步：最好重启系统，再运行驱动目录中带的test8333程序。

1Specification Communications Chip: 16554 standard, 16654 optional Number of Ports: 8 RS232Max. Data Rate: 460.8 K bps Max. Data Distance: Up to 15.2 m (50')Operating Temperature: 0 to 50°C (32 to 122°F)Storage Temperature: -20 to 70°C (-4 to 158°F)Eight Port RS232 Card for the PCI BusTo order with optional 16654 UART, add suffix “-SS” to model number and additional cost to price.Ordering Example: OMG-COMM8-PCI-DB9 card and OCW-1 OMEGACARE SM 1-year extended warranty for OMG-COMM8-PCI-DB9 (adds 1 year to standard 1-year warranty.OMB-COMM8-PCI-DB9 shown smaller than actual sizeU 8 Port RS232 InterfaceU Each Port Designed to Maximize Windows XP/Vista/7 CommunicationsU Full Array of AdvancedUARTs AvailableU Supports Standard PC Data Rates and “Quad” Data Rates up to 460.8 KbpsU Supports all PCI InterruptsU On-Board Interrupt Status Port Provides Efficient Interrupt SharingU Includes Windows Advanced COM DriversThe OMG-COMM8-PCI plugs into any IBM or compatible computer with the PCI bus, and provides 8 RS232 Async ports for communication servers, terminals, point of sale (POS) systems, and other data collection devices. The on-board interrupt status port provides maximum Windows flexibility. The OMG-COMM8-PCI includes the 16554 UART, providing a 16 byte FIFO to keep your data communication applications running error free. The 16654 UART, featuring a deep 64 byte FIFO is optional for high speed applications.Humidity Range: 10 to 90% RH Power: +5 V @ 295 mA, +12 V @ 60 mA, -12 V @ 100 mA (derived from PC)Connector(s): DB-37 to (8) DB-25 Male or (8) DB-9 Male, depending on model Cable Length: 91.44 cm (36")Physical Dimensions: 5.6 L x 3.8" H (14.35 x 9.65 cm)Software WIN XP/Vista/7 drivers are included as well as support for Linux. The drivers provide IRQ sharing, advanced UART support and serial diagnostic utilities OMEGACARE SM extended warranty program is available for models shown on this page. Ask your sales representative for full details when placing an order. OMEGACARE SM covers parts, labor and equivalent loaners.。

PCL-839 3轴步进电机控制卡快速入门手册一、PCL-839安装1.1 PCL-839硬件设置1)PCL-839基地址设置，通过板卡上的拨码开关实现。

地址设置列表如下：2)PCL-839中断跳线设置：通过板卡上的JP4进行设置。

3)板卡安装：I.关闭计算机电源；II.将PCL-839卡插在计算机的任一ISA槽上；III.重新开启计算机，打开Device Manager进行设置。

注意：中断和基地址请使用计算机中没有被占用的中断和地址，否则板卡无法正常工作；建议对于ISA总线的板卡，在设定中断时，最好在BIOS中将板卡所使用的中断手动分配给ISA总线，因为一般BIOS出厂默认设置，中断都是以ISA和PCI总线资源共享的方式所设定1.2 PCL-839 软件安装在使用PCL-839之前必须安装PCL-839驱动，驱动安装步骤：A）将研华提供的驱动光盘置于光驱中，出现如下画面：B)点击Installation选项，出现如下画面：C)点击Device Manager，安装设置软件。

D)点击Individual Driver，出现如下画面：E)在Motion Control Cards 中选择 PCL-839，点击安装PCL-839驱动；F)退出安装光盘。

G)在计算机桌面上，点击开始-〉所有程序-〉Advantech Automation-〉Device Manager-〉Advantech Device Manager。

在板卡列表中选择PCL-839，点击Add，设置基地址。

如下图。

注意：此处的地址一定要与板卡的硬件拨码地址一致。

G）PCL-839安装完毕二、PCL-839与外设连接2.1 PCL-839 DB-37/CN-1/2针脚描述：图2－1 PCL-839 DB-37针脚定义图图2－2 PCL-839 CN-1/2 20 PIN针脚定义图2.2 PCL-839针脚描述针脚名称参考地输入/输出说明DIR/-dir（CHA/CHB/CHC）COM 输出通道A、B、C的方向信号输出（脉冲/方向模式）或负向脉冲输出（双脉冲模式）PULSE/+dir（CHA/CHB/CHC）COM 输出通道A、B、C的脉冲信号输出（脉冲/方向模式）或负向脉冲输出（双脉冲模式）EXTVCC（CHA/CHB/CHC）COM 输入通道A、B、C的外部电源输入COM（CHA/CHB/CHC）- - 通道A、B、C的隔离输出公共端EL+/-（CHA/CHB/CHC）LCOM 输入通道A、B、C的正/负向紧急停止限位开关输入SD+/-（CHA/CHB/CHC）LCOM 输入通道A、B、C的正/负向减速限位开关输入ORG（CHA/CHB/CHC）LCOM 输入通道A、B、C的HOME限位开关输入LCOM（CHA/CHB/CHC）- - 通道A、B、C的限位开关公共端DI GND输入数字量输入（TTL电平）DO GND输出数字量输出（TTL电平）GND --数字地+5V GND输出计算机总线+5V输出+12V GND输出计算机总线+12V输出表2－1 PCL-839 针脚定义说明2.3 PCL-839 与步进电机的连接方式1）隔离输出，需外接电源。

PCI-8408光隔离开关量输入输出接口卡技术说明书1.概述：PCI-8408开关量输入输出接口卡适用于提供了PCI总线插槽的PC系列微机，具有即插即用（PnP）的功能。

操作系统可选用目前流行的Windows系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW等软件环境。

在硬件的安装上也非常简单，使用时只需将接口卡插入机内任何一个PCI 总线插槽中，信号电缆从机箱外部直接接入。

为方便我公司原有用户对产品的升级换代，PCI-8408开关量输入输出接口卡的输入输出插座引线定义与PC-6408完全一样。

本卡适用于工业现场中各种开关信号的自动控制以及计算机同数字仪器的接口。

考虑到在开关量的输出中“开／关”瞬态对计算机干扰十分强烈及现场强电的干扰，本卡采用了光电隔离技术，使计算机与现场信号之间全部隔离，提高了计算机与本卡在工作中的抗干扰能力和抗损毁能力。

本卡上的开关量输入为16路(其中前8路具有中断捕获功能)，输出为16路，采用两组分别共地方式。

输出部分具有上电后自动清零功能（但主机复位时不清零），并可与我公司研制的PS-002继电器接口板直接配套使用。

2.主要技术指标：2.1输入路数及电气连接方式：16路共地（共阴）方式（其中前8路可采用中断方式）。

2.2输入信号电平范围：TTL～48V。

2.3输入信号电流消耗：≥5mA／每路2.4输出路数及电气连接方式：16路共源（共阳）方式。

2.5输出回路供电要求：＋12V～＋36V2.6最大输出电流：≤200mA／每路，可直接驱动继电器，但每组总输出电流不应超过2A。

2.7每组信号之间、各组信号与接口卡之间隔离电平：500V。

2.8电源功耗：＋5V(±10％)≤400mA2.9环境要求：工作温度：10℃～40℃相对湿度：40％～80％存贮温度：-55℃～＋85℃2.10外型尺寸(不含档板)：长×高=164.8mm×106.7mm(6.5英寸×4.2英寸)3.工作原理及操作说明：3.1开关量输入部分工作原理：本卡上的所有16路开关量输入信号状态均可以由CPU通过巡检方式读出，即CPU通过直接读取I／O 口上的数据来判断输入信号的状态，其工作原理如图1所示。
