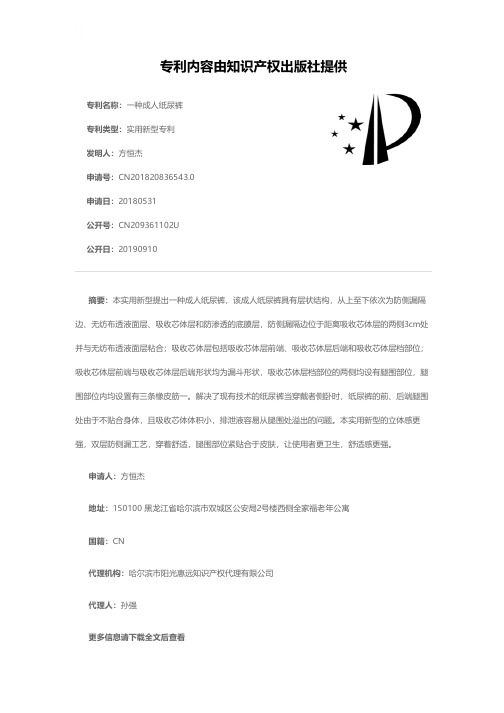

【CN209427121U】一种成人纸尿裤生产线数片机构【专利】

专利名称：一种成人纸尿裤专利类型：实用新型专利
发明人：方恒杰
申请号：CN201820836543.0申请日：20180531
公开号：CN209361102U
公开日：
20190910
专利内容由知识产权出版社提供
摘要：本实用新型提出一种成人纸尿裤，该成人纸尿裤具有层状结构，从上至下依次为防侧漏隔边、无纺布透液面层、吸收芯体层和防渗透的底膜层，防侧漏隔边位于距离吸收芯体层的两侧3cm处并与无纺布透液面层粘合；吸收芯体层包括吸收芯体层前端、吸收芯体层后端和吸收芯体层档部位；吸收芯体层前端与吸收芯体层后端形状均为漏斗形状，吸收芯体层档部位的两侧均设有腿围部位，腿围部位内均设置有三条橡皮筋一。

解决了现有技术的纸尿裤当穿戴者侧卧时，纸尿裤的前、后端腿围处由于不贴合身体，且吸收芯体体积小，排泄液容易从腿围处溢出的问题。

本实用新型的立体感更强，双层防侧漏工艺，穿着舒适，腿围部位紧贴合于皮肤，让使用者更卫生，舒适感更强。

申请人：方恒杰
地址：150100 黑龙江省哈尔滨市双城区公安局2号楼西侧全家福老年公寓
国籍：CN
代理机构：哈尔滨市阳光惠远知识产权代理有限公司
代理人：孙强
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811124611.1(22)申请日 2018.09.26(71)申请人 广东互爱健康产业科技有限公司地址 529100 广东省江门市新会区睦州村犁头咀(72)发明人 陈金姨　(74)专利代理机构 广州新诺专利商标事务所有限公司 44100代理人 罗毅萍(51)Int.Cl.A61F 13/496(2006.01)A61F 13/42(2006.01)(54)发明名称一种纸尿裤(57)摘要本发明公开一种纸尿裤，其包括有：纸尿裤本体，其包括有吸收区域；在所述纸尿裤本体上还设置腰带；该纸尿裤还包括有湿度传感器，用以检测所述吸收区域的尿量；其中，所述湿度传感器包括有：检测单元，其设置在所述吸收区域；记录单元，其与所述纸尿裤本体分离设置，且与所述检测单元连接或分离；该纸尿裤还包括有尿量提醒装置，其与所述纸尿裤本体分离设置，所述尿量提醒装置与所述记录单元连接，用以当检测到的尿量达到报警值时，报警提醒使用者或照顾者更换纸尿裤。

本发明的纸尿裤不仅可以自动检测到纸尿裤的尿量且记录单元可以重复使用，而且还可以提醒使用者或照顾者更换纸尿裤。

权利要求书1页 说明书3页 附图1页CN 110946703 A 2020.04.03C N 110946703A1.一种纸尿裤，其特征在于，包括：纸尿裤本体，其包括有吸收区域；在所述纸尿裤本体上，还设置腰带，在使用时，所述腰带环绕设置在使用者的腰部，使纸尿裤整体固定在使用者腰部上；该纸尿裤还包括有湿度传感器，用以检测所述吸收区域的尿量；其中，所述湿度传感器包括有：检测单元，其设置在所述吸收区域；记录单元，其与所述纸尿裤本体分离设置，且与所述检测单元连接或分离，当所述记录单元与所述检测单元连接时，记录所述检测单元检测到的实时尿量信息；该纸尿裤还包括有尿量提醒装置，其与所述纸尿裤本体分离设置，所述尿量提醒装置与所述记录单元连接，用以当检测到的尿量达到报警值时，报警提醒使用者或照顾者更换纸尿裤。

专利名称：一种成人纸尿裤的生产流水线专利类型：实用新型专利
发明人：金利伟
申请号：CN201621424422.2
申请日：20161223
公开号：CN207136966U
公开日：
20180327
专利内容由知识产权出版社提供
摘要：本实用新型涉及成人纸尿裤加工领域，一种成人纸尿裤的生产流水线，包括拒水侧翼支路、拒水后翼支路、亲水面层支路、橡筋输送组件和拒水层复合组件；所述拒水侧翼支路与拒水后翼支路在拒水层复合组件处交汇并组合构成拒水面层支路，橡筋输送组件引出第一橡筋支路和第二橡筋支路，第一橡筋支路和第二橡筋支路分别与拒水层复合组件上游的拒水侧翼支路和拒水后翼支路相交汇；所述亲水面层支路与拒水面层支路相交汇于第一复合转移辊内并组合构成面层支路，上述所有交汇处上游均设有喷胶组件。

该生产流水线能够将具备拒水后翼的成人纸尿裤进行工业化量产，提升生产效果，降低生产成本，满足市场的供给需求。

申请人：杭州可靠护理用品股份有限公司
地址：311300 浙江省杭州市临安市锦城街道城西工业园区花桥路2号
国籍：CN
代理机构：杭州丰禾专利事务所有限公司
代理人：柯奇君
更多信息请下载全文后查看。

(10)申请公布号(43)申请公布日 (21)申请号 201510547225.3(22)申请日 2015.08.31A61F 13/494(2006.01)A61F 13/496(2006.01)A61F 13/53(2006.01)(71)申请人杭州可靠护理用品股份有限公司地址311300 浙江省杭州市临安市锦城街道城西工业园区花桥路2号(72)发明人金利伟(74)专利代理机构杭州丰禾专利事务所有限公司 33214代理人柯奇君(54)发明名称成人纸尿裤(57)摘要本发明涉及卫生用品领域。

成人纸尿裤，包括外罩、吸收体、连接机构、防漏挡墙和腿部弹性橡筋，吸收体处于外罩内，连接机构、防漏挡墙和腿部弹性橡筋设置在外罩上；防漏挡墙上端部设有挡墙橡筋，防漏挡墙下端与亲水无纺布通过胶水粘接固定吸收体由靠近拒水底膜的第一吸收芯体和靠近亲水无纺布的第二吸收芯体构成；拒水底膜与吸收体之间设有卫生纸；腿部弹性橡筋的中部呈弧形；在吸收体后部的外罩上设有后腰弹性腰围；底层无纺布的前腰区上设有与魔术扣匹配的前腰贴。

该成人纸尿裤的优点是使用的舒适性好，裆部不容易渗液，防侧边漏和防后漏效果好。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书5页 附图1页CN 105030423 A 2015.11.11C N 105030423A1.成人纸尿裤，包括外罩、吸收体、连接机构、防漏挡墙和腿部弹性橡筋，吸收体处于外罩内，连接机构、防漏挡墙和腿部弹性橡筋设置在外罩上；连接机构是两个，长度方向上，连接机构处于外罩的后侧；宽度方向上，外罩的左右端部分别设置一个连接机构；防漏挡墙和腿部弹性橡筋依次设置在吸收体宽度方向的外侧；沿长度方向，外罩分为前腰区、裆部区和后腰区；外罩包括非透水性外层和透水性内层，厚度方向上，非透水性外层由拒水底膜和底层无纺布复合构成，拒水底膜处于底层无纺布的上方；外罩裆部区宽度方向的两侧上设有内凹的弧形缺口；透水性内层是亲水无纺布；其特征在于：厚度方向上，防漏挡墙上端部设有挡墙橡筋，防漏挡墙下端与亲水无纺布通过胶水粘接固定，位置对应外罩裆部区的防漏挡墙下端和亲水无纺布的固定处与位置对应外罩裆部区的吸收体宽度方向上的外侧之间有至少3mm的间隙，防漏挡墙上端和下端之间的高度是25-50mm；防漏挡墙上端部长度方向的中部可与亲水无纺布表面分离，防漏挡墙上端部长度方向的前后两端与亲水无纺布表面固定；宽度方向上，防漏挡墙的外侧设有与其连为一体的拒水无纺布，厚度方向上，腿部弹性橡筋设置在拒水无纺布与非透水性外层之间，拒水无纺布与拒水底膜通过胶水粘接固定；每个连接机构包括连接带及其上的两个魔术扣，连接带的内端固定在拒水无纺布与非透水性外层之间，两个魔术扣沿长度方向平行排列固定在连接带的外端上；厚度方向上，吸收体由靠近拒水底膜的第一吸收芯体和靠近亲水无纺布的第二吸收芯体构成；长度和宽度方向上，第二吸收芯体位置均处于第一吸收芯体的中部，第二吸收芯体吸水量大于第一吸收芯体；厚度方向上，第二吸收芯体与亲水无纺布之间设有导流层；吸收体长度方向上的前后两部的宽度大于吸收体长度方向上中部的宽度，吸收体裆部区侧边的形状是匹配外罩裆部区内凹弧形缺口的弧形；长度方向上，腿部弹性橡筋的中部呈弧形，腿部弹性橡筋前后两部相对于腿部弹性橡筋中部更处于宽度方向的外侧；厚度方向上，拒水底膜与吸收体之间设有卫生纸；长度方向上，在吸收体后部的外罩上设有后腰弹性腰围；底层无纺布的前腰区上设有与魔术扣匹配的前腰贴，前腰贴呈长方形，厚度方向上，前腰贴的后端与腿部弹性橡筋的前部重合；宽度方向上，前腰贴的外侧端处于腿部弹性橡筋外侧端的外侧，前腰贴的外侧端与外罩前腰区的外侧端之间的距离不大于70mm；长度方向上，前腰贴的前侧端与外罩前腰区的前侧端之间的距离不大于50mm，前腰贴的后侧端与外罩裆部区弧形缺口前端部之间的距离不大于30mm；宽度方向上，连接带的内端处于腿部弹性橡筋的外侧，即连接带与腿部弹性橡筋不连接；外罩长度是750-1050mm，外罩宽度是480-730mm；连接机构宽度是185-205mm；第一吸收芯体的长度是630-780mm，第二吸收芯体的长度是380-480mm。

专利名称：一种成人纸尿裤专利类型：实用新型专利
发明人：金利伟,鲍益平
申请号：CN201320397861.9申请日：20130703
公开号：CN203493825U
公开日：
20140326
专利内容由知识产权出版社提供
摘要：本实用新型涉及个人卫生用品领域。

一种成人纸尿裤，包括裤体及裤体上的防漏侧翼、前腰贴和左右贴，裤体由非透水性外层和透水性内层沿吸收体的边缘复合固定构成，前腰贴固定在非透水性外层前端的外侧面上，左右贴固定在裤体后部的左右两侧上，裤体中部的左右两侧上设置腿部开口，防漏侧翼处于腿部开口的内侧；吸收体展开状态由后至前呈T形；吸收体的中心处设有加强吸收层，加强吸收层复合在吸收体的上方，加强吸收层与吸收体连为一体。

该成人纸尿裤的优点是结构新颖，吸尿量大，使用成本低，透气性好，使用舒适性好。

申请人：杭州可靠护理用品股份有限公司
地址：311300 浙江省杭州市临安市锦城街道后郎村杭州可靠护理用品股份有限公司
国籍：CN
代理机构：杭州丰禾专利事务所有限公司
代理人：柯奇君
更多信息请下载全文后查看。

专利名称：一种纸尿裤生产设备专利类型：实用新型专利
发明人：杨君
申请号：CN201720928655.4申请日：20170727
公开号：CN208492494U
公开日：
20190215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种纸尿裤生产设备，包括主输送机构，主输送机构上形成有热压合工位以及剪切工位；热压合工位以及剪切工位沿主输送机构的输送方向依次间隔排布；吸收芯输送机构；表膜输送机构；基膜输送机构；热压合机构包括加热罩、上压合辊以及下压合辊，上压合辊设于主输送机构的上方，下压合辊设于主输送机构的下方；压合辊之间间隔形成所述热压合工位；上压合辊和下压辊的外部均罩设有所述加热罩；加热罩内设有多个红外加热管；剪切机构，该剪切机构设于剪切工位的上方并可向着靠近或者远离所述剪切工位运动。

本实用新型的纸尿裤生产设备，其热压合温度较高，提供各层材料的粘合度。

申请人：佛山市恒汇卫生用品有限公司
地址：528000 广东省佛山市高明区杨和镇高明大道中94号
国籍：CN
代理机构：新余市渝星知识产权代理事务所(普通合伙)
代理人：廖平
更多信息请下载全文后查看。

专利名称：一种成人尿不湿
专利类型：发明专利
发明人：王学清,王桂平,王凯,马千鹏申请号：CN201910395829.9
申请日：20190513
公开号：CN110314043A
公开日：
20191011
专利内容由知识产权出版社提供
摘要：一种成人尿不湿，涉及卫生用具技术领域，包括护挡部及连接于护挡部的前腰部，护挡部的两侧安装有固定带，固定带绕过人体的腿根连接于前腰部。

本发明解决传统技术中对患者更换尿不湿时，得搬动患者身体，对患者以及陪护人造成不适；患者由于长期平躺，易导致尿不湿丧失其储液功能；无法准确判断的尿不湿是否丧失功能，及尿不湿的使用量的问题。

申请人：山东寿光鲁清石化有限公司
地址：262715 山东省潍坊市寿光市渤海工业园
国籍：CN
代理机构：济南舜源专利事务所有限公司
代理人：李江
更多信息请下载全文后查看。

专利名称：一种止痛成人纸尿裤专利类型：实用新型专利
发明人：董莉莉
申请号：CN201020640212.3申请日：20101201
公开号：CN201906098U
公开日：
20110727
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种卫生用品，特别涉及一种止痛成人纸尿裤，包括自上而下排布的表面层、吸收层、彩色芯片层以及防渗透PE底膜层，各层片通过热溶胶粘合固联，所述彩色芯片层是一具有平衡共振原理的OPP材料，所述彩色芯片层至少在宽度上小于所述其它层片的宽度，并且其居中设置，所述表面层采用网状布或棉状布制成，所述吸收层为高分子制成，所述底膜层为防渗透PE底膜制成，本实用新型具有治疗疼痛的功能，并有效舒缓疼痛感的特点。

申请人：董莉莉
地址：362000 福建省泉州市丰泽区博后路108号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种纸尿裤
专利类型：实用新型专利
发明人：陈佳宏
申请号：CN201921034519.6申请日：20190704
公开号：CN211244096U
公开日：
20200814
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种纸尿裤，包括本体，所述本体的前部和后部分别设置有前调节部和后调节部，所述前调节部和所述后调节部沿腰围宽度方向延展，所述本体的中部可折叠以使所述前调节部的端部和所述后调节部的端部相互拼接固定；所述前调节部和/或所述后调节部上设置有多个宽度调节件，多个所述宽度调节件沿所述前调节部和/或所述后调节部的延展方向依次设置，前调节部和/或所述后调节部可通过所述宽度调节件调节延展宽度。

本实用新型的纸尿裤穿戴非常方便，且通过调节所述前调节部和/或所述后调节部的宽度调节周长，从而适应不同腰围的使用者使用，解决了现有技术中纸尿裤规格不一导致需要多条生产线生产，生产成本高、库存积压等问题。

申请人：陈佳宏
地址：337000 江西省萍乡市安源区凤凰街白露巷2号
国籍：CN
代理机构：北京捷诚信通专利事务所(普通合伙)
代理人：宋安东
更多信息请下载全文后查看。
