地沟施工方案范文一、施工前准备1.进行详细的勘察和测量，确定地沟的尺寸、深度和长度，并标明在施工图上。
2.准备施工所需的材料和设备，包括挖掘机、推土机、石材、混凝土、钢筋等。
3.制定安全措施和施工计划，确保施工过程中人员和财产的安全。
二、设备和材料准备1.确定所需的设备和材料，并确保其质量符合要求。
2.准备挖掘机和推土机，并确保其运转正常。
3.采购石材、混凝土和钢筋等材料，并按照规定进行验收和堆放。
三、地沟开挖1.使用挖掘机开挖地沟，根据施工图上的要求进行挖掘和边坡处理。
2.在挖掘过程中，应注意保持沟底水平，确保沟底平整。
3.临时堆放挖掘出的土方，并尽量减少对周围环境的影响。
四、夯实底板1.清理地沟底部的杂物和泥沙，确保地沟底部的干净。
2.按照设计要求，用夯实器对地沟底部进行夯实，使其坚固且平整。
五、铺设排水管道1.根据设计方案，选用适当的排水管材料，如玻璃钢管或PVC管。
2.用适当的工具将排水管道放入地沟中，并确保其与地沟底部紧密连接。
3.铺设好排水管道后，检查其连接是否牢固，不得出现漏水的情况。
六、进行防水处理1.依照设计要求，在地沟两侧挖设有效的防水槽。
2.用适当的材料对地沟壁进行涂刷或贴箔处理，确保地沟的防水效果。
3.防水处理完成后，应进行验收，确保质量符合要求。
七、浇筑混凝土1.根据设计要求准备混凝土，并确保其质量。
2.采用适当的方法将混凝土倒入地沟中，使其均匀分布。
3.在浇筑过程中，使用振动器对混凝土进行振动，确保其密实度良好。
4.待混凝土充分凝固后，进行拆模处理，并确保混凝土表面光滑平整。
八、施工验收和竣工1.对地沟的每个工序进行验收，确保其质量符合要求。
2.对施工过程中产生的边坡、垃圾等进行清理和处理。
3.整理施工场地，恢复原状，并确保没有质量隐患。
4.根据相关规定填写施工记录和竣工报告，确保施工过程的完整性和规范性。
以上是地沟施工的基本方案，具体施工过程中还需根据实际情况进行调整和补充。
第1篇一、工程概况本工程为某厂房地沟水槽施工项目，位于XX市XX区XX路XX号。
根据工程设计图纸和现场实际情况，本工程需对厂房地沟进行改造，包括地沟水槽的安装、排水管道的铺设以及防水处理等。
地沟水槽主要分为电缆沟、排水沟、空调沟、A/W回风沟、除尘吸风沟等，分布在整个厂房车间，其宽度分别为400mm、600mm、800mm；深度最浅为-0.55m，最深为-2.4m；总长度约5000m。
施工工艺较为繁杂，交叉作业多，为确保工程质量和施工安全，特制定本施工方案。
二、编制依据1. 工程设计图纸和投标文件；2. 《建筑工程施工质量验收统一标准》（GB50300-2001）；3. 《地下工程防水技术规范》（GB50108-2008）；4. 《混凝土结构工程质量验收规范》（GB50204-2004）；5. 《建筑施工手册》第四版缩印本；6. 公司ISO9001《质量体系》和质量保证手册、程序文件。
三、施工准备1. 施工方案制定：根据工程设计图纸和现场实际情况，编制详细的施工方案，明确施工工艺、施工顺序、施工质量要求等。
2. 技术准备：组织施工人员认真学习图纸，了解工程特点和施工要求，明确施工工艺和操作规程。
3. 材料准备：根据工程量，提前准备所需材料，如：钢筋混凝土、防水材料、排水管道、阀门、伸缩节等。
4. 施工设备准备：准备挖掘机、搅拌机、振捣器、切割机、电焊机等施工设备。
5. 人员准备：组织施工队伍，明确各工种人员职责，确保施工顺利进行。
四、施工工艺1. 地沟开挖：根据设计图纸和现场实际情况，采用人工开挖和机械开挖相结合的方式，确保地沟开挖尺寸符合设计要求。
2. 地沟基础处理：对地沟基础进行夯实，确保基础稳定。
3. 钢筋混凝土施工：按照设计要求，进行钢筋绑扎、模板安装、混凝土浇筑、振捣、养护等工序。
4. 防水施工：在地沟内壁涂抹防水涂料，确保地沟防水效果。
5. 排水管道铺设：根据设计要求，进行排水管道的铺设、连接、测试等工序。
沟道改造工程施工方案范本一、工程概述沟道改造工程是指对现有沟道进行改造和提升，以适应城市建设和生活环境需求的工程。
本施工方案旨在介绍沟道改造工程的施工内容、方法、工艺流程和安全措施。
二、工程范围1. 施工地点：本工程施工地点为XX市市中心区域，包括XX街道和XX街道；2. 施工内容：施工范围包括对现有水泥沟道进行翻修、清淤、加固，改造成混凝土沟道，并在沟道周边进行景观绿化工程。
三、施工技术方案1. 前期准备：施工前应进行勘察和测量工作，确定施工边界和地下管线位置，制定施工图纸和设计方案；2. 沟道清淤：对现有沟道进行清淤，清除淤泥和杂物，保持沟道畅通；3. 沟道加固：对清淤后的沟道进行加固处理，包括修复破损部分、处理裂缝和漏水点，并进行防溃、防渗处理；4. 沟道翻修：对加固后的沟道进行翻修，清除松动部分，进行平整和整齐；5. 沟道改造：将翻修后的水泥沟道改造成混凝土沟道，采用优质混凝土材料进行浇筑和抹平；6. 景观绿化：在沟道周边进行景观绿化工程，种植草坪、树木和花卉，美化环境。
四、施工工艺流程1. 地面清理：清理施工区域的杂物和垃圾，保持施工场地的整洁；2. 沟道清淤：使用挖掘机和清淤设备对沟道进行清淤作业，将淤泥和杂物清除干净；3. 沟道加固：对清淤后的沟道进行加固处理，使用水泥和砂浆进行修补和填充，保证沟道结构的牢固；4. 沟道翻修：使用铲车和砂浆机对沟道进行翻修，对松动和损坏的部分进行修复和整齐处理；5. 沟道改造：按照设计图纸进行混凝土浇筑和抹平，确保沟道的平整和美观；6. 景观绿化：在沟道周边进行草坪、树木和花卉的种植工作，美化环境，提升景观效果。
五、施工安全措施1. 施工现场应设置明显的安全警示标志，并设立警戒线，确保施工区域安全；2. 所有作业人员必须经过相应的施工培训和安全知识教育，严格执行施工操作规程；3. 施工设备应经过定期检查和维护，保证设备的正常运行和安全使用；4. 施工现场应设置专人负责安全监督和管理，定期进行安全检查和隐患排查；5. 严格执行施工现场管理制度，保持施工现场的整洁和有序，确保施工人员的安全。
某车间地沟改造施工技术方案a、项目背景随着环保政策的逐渐加强，企业对于环境保护也越来越重视，目前很多老旧的工厂车间在地沟施工方面存在许多问题，比如清淤不彻底、排水不畅等，这些问题一定程度上影响了企业的生产效率并存在安全隐患。
为解决这一问题，本次车间地沟改造施工技术方案应运而生，在保证环境安全的前提下提高车间地沟清淤的效率和质量。
b、改造设计方案1.地沟清淤方案根据车间地沟的实际情况，本次施工将采用专业化的清淤方式，主要包括机械清淤和手工清淤两种方式的组合。
对于较深的地沟，采用小型挖掘机进行清淤，对于较浅的地沟，可以使用手工清淤的方式，保证清淤的深度和彻底性。
2.地沟排水方案为解决原有地沟排水不畅的问题，本次施工将采用双向排水的设计方案。
同一段地沟将设置两个排水口，分别与上游和下游排水口相连，保证排水不会受到任何的堵塞而影响车间生产的正常运转。
3.地沟防腐方案地沟在长期使用过程中容易被氧化、腐蚀，而形成污垢，这些污垢不仅影响车间的运转，还可能对环境产生污染。
因此，本次施工将对车间地沟进行防腐处理，并使用高质量的防腐材料进行覆盖，保证车间地沟在使用过程中不会对环境产生污染。
4.地沟照明方案为了保证车间地沟清淤的质量，施工过程中需要光线充足，因此本次施工将配备高亮度的通道照明和特殊的手持照明设备。
同时，在设计方案中将保证照明设备的安全性，并且不会对车间周围环境产生干扰。
c、技术难点1.施工工作空间狭小在施工过程中，由于车间地沟空间较狭小，机械设备的进入和使用将受到限制，施工过程中需要注意排布施工设备和工作人员，保证施工过程的安全性。
2.施工过程中与车间现有设备的协调配合在施工过程中需要与车间现有设备进行配合，保证施工过程不会影响到车间的正常运转。
因此，在设计方案中需要考虑到车间现有设备的布局并进行计划调整。
d、施工流程1.施工前准备准备好施工所需的材料、设备和人员，并进行必要的安全培训和技能培训，保证工作人员的安全和工作效率。
第1篇一、工程概况本工程为某工业园区内新建厂房地沟施工项目，位于工业园区A区。
地沟主要用于电缆、排水、空调、通风等设施布置，确保厂房内部设施的安全、稳定运行。
地沟施工包括地沟挖掘、基础处理、钢筋绑扎、模板支设、混凝土浇筑、防水施工等工序。
二、编制依据1. 国家相关施工规范和标准，如《建筑工程施工质量验收统一标准》（GB50300-2001）、《混凝土结构工程质量验收规范》（GB50204-2004）、《地下工程防水技术规范》（GB50108-2008）等。
2. 工程设计图纸及施工图会审记录。
3. 地质勘察报告及现场实际情况。
三、施工准备1. 施工组织设计：明确施工顺序、施工方法、施工工艺、施工质量控制要点等。
2. 人员组织：根据工程规模和施工要求，组建专业施工队伍，明确各工种人员职责。
3. 材料设备：准备充足的钢筋、模板、混凝土、防水材料等施工材料及设备。
4. 施工测量：准确测量地沟位置、尺寸，确保施工精度。
四、施工工艺1. 地沟挖掘（1）根据设计图纸和地质勘察报告，确定地沟挖掘范围、深度、宽度。
（2）采用机械挖掘，人工配合，确保挖掘质量。
（3）挖掘过程中，注意保护地下管线、电缆等设施。
2. 基础处理（1）对挖掘后的地基进行平整，清除杂物。
（2）根据设计要求，对地基进行夯实、垫层处理。
3. 钢筋绑扎（1）根据设计图纸，对钢筋进行加工、下料。
（2）按照施工规范，进行钢筋绑扎，确保钢筋间距、保护层厚度符合要求。
4. 模板支设（1）根据设计图纸，选用合适的模板材料。
（2）按照施工规范，进行模板支设，确保模板牢固、稳定。
5. 混凝土浇筑（1）混凝土搅拌、运输、浇筑过程应符合规范要求。
（2）浇筑过程中，注意混凝土振捣，确保混凝土密实。
6. 防水施工（1）根据设计要求，选用合适的防水材料。
（2）按照施工规范，进行防水层施工，确保防水效果。
五、施工质量控制1. 严格遵循施工规范和标准，确保施工质量。
2. 加强施工过程控制，及时发现和解决质量问题。

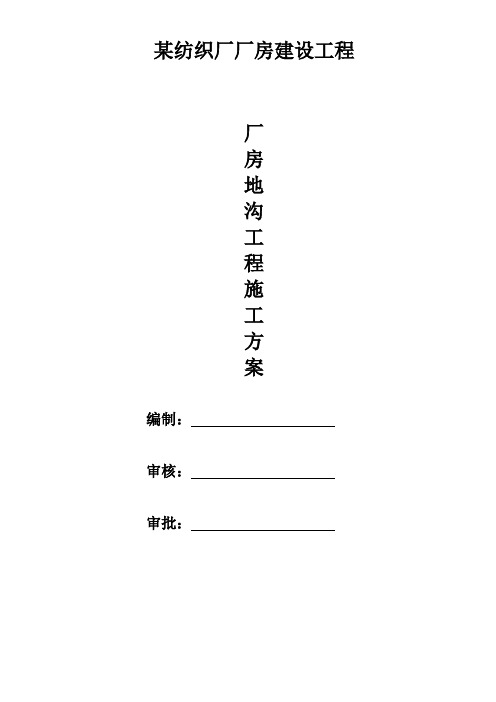

某纺织厂厂房建设工程厂房地沟工程施工方案编制：审核：审批：2#厂房地沟施工方案一、工程概况：主厂房室内地沟工程，系由设计研究院设计的专项工程。
本分项工程占地区域大分布面积广，回风沟、电缆沟、主沟、支沟、排水明沟、暗沟纵横交错，尤其以○26-○46交○A-○Q轴区间最为密集。
沟深沟宽变化较多，不一而足。
受空间高度和平面柱距及沟宽、沟深的限制，挖运土时大型机械难以施展，而小型机械又稍嫌过慢。
经我方粗略统计，2#主厂房的地沟总量均超10000延米，其间钢筋混凝土现浇砼地沟占绝大多数。
故此，采用何种机械开挖，怎样开挖，出土填土、运土的顺序，预留道路，尽量少的减少地沟施工土方二次乃至三次倒运都是必须慎重对待，仔细研究的问题，也是本分项施工方案必须解决的首要问题。
二、施工方案：（一）、工程现状：1、2#主厂房：已完成○28-○53交○B-○P轴区域的SP大板安装及屋面板缝处理，○19 -○28交○B-○P轴区域梁柱吊装已完成50%，其主厂房室内回填-0.5m以下已完成，附房已回填至高杯口基础H H顶部，○11-○19交○B-○P轴区域的风道大梁已于4月25日完成预制，5月20日可以吊装。
2、1#主厂房：主厂房素土回填已基本完成（与附房结合部尚未接口），○33-○52交○B-○P轴区域的灰土硬化层已完成。
主厂房的杯口基础已于4月下旬全部施工完毕。
（由于设计方签字确认的2#厂房地沟施工图是2013年4月25日签发的，1#厂房地沟无图）而此时室内素土回填已达到90%,只有先将灰土回填至-0.75m以保证混凝土柱、梁预制。
待此处吊装完成后，通过二次开挖后进行地沟施工。
（二）、施工重点及须突击区域1、施工重点：根据地沟施工图纸知：2#主厂房的地沟分布主要在整经、浆纱、筒捻、布机和整理车间。
尤以布机车间最为集中，筒捻、整理车间次之。
因此，当以布机车间的地沟施工做为施工重点，而此区域的地沟开挖机械及运输车辆的选型、开挖的顺序方向和行进通行道路，浇筑砼的方式均是地沟施工应明确的重点。
第1篇1. 工程名称：XX地沟施工工程2. 工程地点：XX市XX区XX街道3. 工程规模：地沟总长度为1000米，宽度为2米，深度为1.5米。
4. 工程内容：地沟施工主要包括土方开挖、基础施工、管道安装、回填及路面恢复等。
5. 工程工期：60天二、施工方案1. 施工组织机构（1）项目经理部：负责整个工程的组织、协调、指挥和管理工作。
（2）施工队：负责具体施工任务，包括土方开挖、基础施工、管道安装、回填及路面恢复等。
（3）监理单位：负责工程质量、进度、安全等方面的监督。
2. 施工工艺流程（1）前期准备：现场勘查、编制施工方案、办理施工许可证、准备施工材料、设备等。
（2）土方开挖：采用挖掘机进行土方开挖，开挖深度应超过设计深度0.3米，以便于基础施工。
（3）基础施工：根据设计要求，进行混凝土基础施工，确保基础强度满足要求。
（4）管道安装：按照设计要求，进行管道安装，确保管道安装质量。
（5）回填及路面恢复：回填土方，并进行压实，恢复路面。
3. 施工方法及措施（1）土方开挖1）采用挖掘机进行土方开挖，开挖深度应超过设计深度0.3米。
2）土方开挖过程中，应确保边坡稳定，防止坍塌。
3）开挖过程中，对地下管线、电缆等设施进行保护。
（2）基础施工1）基础混凝土采用C20等级，按照设计要求进行施工。
2）基础施工过程中，严格控制混凝土质量，确保基础强度。
3）基础施工完成后，进行基础验收。
（3）管道安装1）管道材料选用符合设计要求的管道，确保管道质量。
2）管道安装前，对管道进行外观检查，确保管道无破损、裂纹等缺陷。
3）管道安装过程中，严格按照设计要求进行，确保管道安装质量。
4）管道安装完成后，进行管道验收。
（4）回填及路面恢复1）回填土方采用现场挖出的土方，确保回填土方质量。
2）回填过程中，分层压实，确保压实度达到设计要求。
3）路面恢复采用水泥混凝土进行铺设，确保路面平整、坚实。
4. 施工进度计划（1）前期准备：5天（2）土方开挖：15天（3）基础施工：10天（4）管道安装：15天（5）回填及路面恢复：10天（6）验收及移交：5天总计：60天5. 施工质量控制措施（1）严格按设计要求施工，确保工程质量。
一、工程概况本工程位于XX市XX区，涉及新建厂房、住宅小区及公共设施配套项目。
地沟施工是本项目的重要组成部分，主要用于电缆、排水、通风等系统的布置。
地沟分为电缆沟、排水沟、通风沟等，总长度约3000米，分布在整个建筑群内。
为确保施工质量和进度，特制定本专项施工方案。
二、编制依据1. 《建筑工程施工质量验收统一标准》GB50300-20012. 《地下工程防水技术规范》GB50108-20083. 《混凝土结构工程质量验收规范》GB50204-20044. 《建筑施工手册》第四版缩印本5. 《建筑给水排水及采暖工程施工及验收规范》GB50242-20026. 《建筑电气工程施工质量验收规范》GB50303-20027. 公司ISO9001《质量体系》和质量保证手册、程序文件三、施工准备1. 施工方案制定：组织人员认真熟悉图纸，结合工程特点，制定详细的施工方案。
2. 技术准备：组织施工人员进行技术交底，明确施工工艺、质量要求和安全措施。
3. 材料准备：提前准备所需的各种材料，如钢筋、混凝土、防水材料、电缆等。
4. 机械设备准备：检查并调试机械设备，确保其正常运行。
四、施工工艺1. 土方开挖：根据设计图纸，按照规定的深度和宽度进行土方开挖，确保沟槽底部平整。
2. 钢筋施工：按照设计要求，绑扎钢筋，确保钢筋间距、直径、保护层厚度等符合规范要求。
3. 混凝土浇筑：采用泵送混凝土，浇筑时注意混凝土的均匀性和密实度，避免出现蜂窝、麻面等质量问题。
4. 防水施工：采用卷材防水，按照规范要求进行铺设、焊接和检验。
5. 电缆敷设：按照设计要求，将电缆敷设到沟槽内，确保电缆的排列整齐、无交叉。
6. 排水管道施工：按照设计要求，安装排水管道，确保排水畅通。
7. 通风管道施工：按照设计要求，安装通风管道，确保通风效果。
五、质量控制1. 施工过程中，严格控制材料质量，确保使用的钢筋、混凝土、防水材料等符合设计要求。
2. 施工过程中，加强对施工工艺的检查，确保施工质量符合规范要求。
地沟改造施工方案一、工程概述地沟是城市中承载电力、通信、给水、排水等各类管线的重要基础设施。
随着城市发展和人口增加，地下管线密度增大，原有地沟的容量逐渐不能满足需求。
因此，对地沟进行改造是提高城市基础设施运营效率和维护管理水平的重要措施之一、本方案旨在对现有地沟进行改造，提升其承载能力、稳定性和使用寿命。
二、施工准备工作1.确定施工范围和改造方案。
根据地下管线布局和需求，确定地沟改造的具体范围和改造方案，并编制详细施工方案。
2.制定施工计划。
根据施工方案，制定合理的施工计划，明确施工的时间节点和施工流程。
3.采购所需材料和设备。
根据改造方案和施工计划，采购所需的材料和设备，并进行检验和清点。
4.组织人员培训。
对施工人员进行培训，使其了解改造方案、施工计划和安全操作规程，提高工作效率和施工质量。
5.安排现场施工管理人员。
指定专人负责施工现场的安全管理、协调进度和解决施工中的问题。
三、施工流程1.地沟清理。
清除地沟内的杂物、积水等，清理地沟底部的污物，并确保地沟内部干净整洁。
2.地沟加固。
根据地沟的状况和改造方案，进行地沟加固工作。
主要包括地沟底部和两侧壁面的加固，采用混凝土加固或铺设钢板等方式。
3.管线维修与更换。
对已有的管线进行维修和更换。
根据管线状况，对老化、损坏或无法满足需求的管线进行更换，确保管线的安全和畅通。
4.电缆敷设。
根据需求，对电力、通信等管线进行敷设工作。
保证电缆的安全、交叉和分布合理，并进行必要的标识和隔离。
5.通风排水设施安装。
根据改造方案，布置通风设备和排水设备，确保地沟内的空气流通和排水畅通。
6.压力测试和验收。
在施工完成后，对管线进行压力测试，确保管线的质量和安全。
同时进行验收工作，检查施工质量是否符合要求。
7.清理和文明施工。
施工结束后，对施工现场进行清理，清除施工废料和杂物。
并在施工现场设置防护措施，保证施工安全和周围环境的整洁。
四、施工注意事项1.施工现场要严格遵守施工安全规程和操作规程，加强现场管理，确保施工过程中的安全。
混凝土地沟施工方案 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】厂房地沟施工方案目录一、工程概况本工程是南宁锦虹棉纺织有限责任公司二分厂主厂房，位于南宁市园艺路106号。
根据工程的岩土工程勘察报告和设计图纸，本厂房车间地沟采用钢筋混凝土卷材防水地沟，面贴白色釉面瓷砖。
地沟分为：电缆沟、排水沟、空调沟，A/W回风沟、除尘吸风沟，分布在整个车间，其宽度分别为：400㎜、600㎜、800㎜；深度最浅为-0.55m，最深为-2.4m;总长度约5000m，分布在整个厂房车间。
施工工艺较为繁杂，交叉作业多，为协调各工种的合理安排工作，结合现场实际情况，编制合理的施工方案以指导现场工作。
二、编制依据.工程设计图纸和投标文件。
.南宁地矿地质工程勘察院编制的《岩土工详细勘察报告》2007N-332.3.02J331《地沟及盖板》.《建筑工程施工质量验收统一标准 GB50300-2001》.《地下工程防水技术规范》GB50108-2008.《混凝土结构工程质量验收规范》GB50204-2004.《建筑施工手册》第四版缩印本。
.公司ISO9001《质量体系》和质量保证手册、程序文件三、施工准备.施工方案制定.技术准备3.2.1.组织人员认真熟悉图纸，结合本工程的特点，制定详细的施工计划和技术措施，做好施工前技术交底和安全交底，搞好上岗人员的培训工作。
.机械准备和劳动力准备两台挖掘机，两辆自卸汽车，铁铲、手推车等。
劳动力：10人.资料收集地沟开挖之前需收集的资料主要有：地质勘探报告、施工设计图纸、地下管线资料，根据上述资料查明工程地质水文、有无地下管线和地沟深度等实际情况。
.确定弃土堆场3.5.1.由于场地大部分是地沟开挖面积遍及整个厂房车间，不能堆放太多余土，厂房地坪又需要填土，全部余下部分采用自卸汽车运到○24～○31×○A～○K轴弃土。
.施工灯具地沟开挖时，厂房屋面可能已安装完成，厂房较暗，要根据需要设置足够的照明设备并在危险区域设置明显警戒标志。
..................................ＸＸＸ有限公司一车间地沟改造工程施工技术方案批准：审核：编制：秦皇岛ＸＸＸ建筑工程有限公司二○一四年十二月二十八日目录一、工程概况 (2)二、工程特点 (2)三、施工要求 (2)四、施工准备 (3)五、施工程序 (3)六、施工组织 (4)七、施工方案 (4)1．地沟原地面切割 (4)2．沟槽整理 (4)3．砖砌体 (5)4.钢筋工程 (6)5．模板工程 (6)6．混凝土工程 (7)7．混凝土养护 (8)8．沟盖板的制作与安装 (9)八、质量保证措施 (9)九、安全保证措施 (10)十、附图 (11)1、质量保证体系框图 (11)2、安全保证体系框图 (12)一、工程概况一车间地沟主要是指室内地沟，施工内容为拆除原地沟、拆除地沟内管道，恢复地沟、恢复管道。
地沟断面形式共分为1500×1000。
共有15道相同的地沟，每道地沟总长约30m，共450m。
每道地沟内共有4条管道：其中2条∮100管道平行位于距离地沟面层200mm处，另2条∮50管道平行位于距离地沟面层400mm处。
两条平行管道水平相隔距离为300mm。
新建地沟采用标准砖砌筑，采用M10水泥砂浆、MU10标准砖砌筑300*370mm清水墙；墙体上部浇筑C30混凝土圈梁370*300mm，混凝土圈梁内预埋L100*6角钢，地沟盖板为型钢钢材焊制而成，安装扣合在角钢内。
二、工程特点地沟断面形式较少，分布较广且平行，所有地沟的埋深均在距室内地面900mm左右。
施工作业面较少，施工顺序只能为从厂区中间至厂房两边入口同时施工。
本次改造项目时间紧、任务重，工期为50 天，正值2014年农历春节期间，人员、设备、机械、材料等施工因素相对于平时采购、租赁等难度增加。
工程施工必须在厂区全面停产情况下施工。
三、施工要求1、首先由专业拆班组切割砼地面至相应宽度，再拆除原地沟、原地沟内管道。
2、其次测量队进行施工放样，然后施工班组将施工过程中所需用的水、电及机械安装到位。
3、沟道垫层采用C10混凝土现浇100mm厚，底部砌筑370墙体，高度为600mm，墙体上部浇筑300*370mm的C30钢筋混凝土圈梁。
4、地沟在有给汽支管出气孔的位置，在盖板上设置直径为100mm的圆形活动盖板。
5、盖板采用12mm厚钢板，90*90*5mm方钢作骨架焊接，间距为400mm。
6、地沟沟道施工完成后，必须彻底清理地沟沟道，以防杂物堵塞沟道。
四、施工准备1、施工技术资料准备组织有关技术人员认真研究现场实际情况，完全理解甲方要求，解决对施工工程存在的凝问，认真学习相关的规范、标准和作业指导书，明确技术要求和质量目标，落实技术交底制度，对员工分级进行安全措施、质量等级及技术保证措施交底，从技术上为工程顺利开工做好充分准备。
2、测量准备根据甲方提供的图纸上所标注的座标、高程基准点在场内设置测量控制网和高程控制点，对控制网点进行严格的复核，待复核准确无误之后再进行施工放样。
3、材料准备工程涉及的材料种类较多，施工前应做好钢管、砂子、水泥、砖及预埋管的采购。
方钢和钢管及给汽管等材料，应提前计划采购到位。
沟道交叉部位的预埋镀锌角钢也应提前采购到场。
4、施工用水、电由水电班人员将水、电接至施工现场，再通过配电箱或支管的方式连到各工作面。
5、甲方提供配电箱及电源接口需要甲方提供施工需要的临时电源（200千瓦三相电源接口），自来水接口。
6、施工方准备工具现场临时用电的配电箱主箱1个、分箱4个、电焊机6台、切割机4台、角磨机6台、氧气焊2套、砂浆搅拌机1台。
五、施工程序施工准备—→切割砼地面—→原地沟墙体拆除—→新地沟测量放样—→墙体砌筑—→浇筑砼圈梁—→制作安装钢盖板—→安装沟内管道—→沟盖板安装六、施工组织根据本工程工期紧、工作面分布较广、施工质量要求高的特点，我公司专门抽调具有多年钢制品焊接制作、砖砌体、钢筋、模板、混凝土浇筑施工经验的骨干队伍，分多个工作面同时施工。
首先原地沟拆除、原地沟内管道拆除施工。
施工前先安排人员拆除沟道内的管道，运输堆放至甲方指定地点。
由现场总调度安排拆除人员切割砼地面至规定宽度，在安排挖掘机进行沟槽开挖，每挖好一段后施工班组立即组织人工进行沟槽清底。
清底完成需待甲方验收合格后才可进行下道工序。
然后由测量再进行底板边线和边墙高程测控制点，砌筑班组进行砌墙作业。
墙体上部浇筑C30混凝土圈梁370*300mm，混凝土圈梁内预埋L100*6角钢，地沟盖板为型钢钢材焊制而成，安装扣合在角钢内。
七、施工方案1．地沟原地面切割先由测量班按图纸尺寸放出沟槽切割边线，采用砼地面切割机进行切割，切割至砼地面底部后，由人工破除砼地面，采用垃圾车清运至指定地点。
2．沟槽整理因工期较紧，所以边开挖边进行基槽清理，清理前应由测量班重新放出基槽轴线、坡度控制点位置，再用化学线拉直来校核沟槽宽和底板高程是否符合设计要求。
特别强调，因地沟断面较小，且地沟高程比较深，所以只能由人工在进行沟整理时开挖。
挖出的松碴应清理干净，确保原混凝土垫层不被破坏，待甲方验收合格后再进行墙体砌筑。
1）施工前准备①砖块应按规定的质量标准及出厂合格证进行验收，验收时首先应从外观上进行检测，然后按照取样规范和设计要求，随机取样进行试验检测。
②砖进场后，需按指定地点进行分类整齐堆放，堆放地必须平整，并有排水措施。
③砌筑前，应先将底板面清理干净，然后按图纸放出轴线，并立好皮数杆。
2）施工方法①砌筑时，应先清除砌块表面杂物，保证清洁，从转角或定位处开始砌筑，两侧墙体应同时砌筑，纵横墙交错搭接。
②砖砌体组砌方法采取三顺一丁法，即三皮顺砖与一皮丁砖相间，上下皮顺砖间竖缝错开1/2砖长，上下皮顺砖与丁砖间竖缝错开1/4砖长。
内外搭砌，灰缝应横平竖直，厚薄均匀。
水平灰缝的厚度宜为10mm，但不应小于8mm，也不应大于12mm。
③砌筑砖砌体时，砖应提前1—2天进行浇水湿润。
④砌筑时，应先清除砌块表面杂物，保证清洁，从转角或定位处开始砌筑。
⑤砌筑过程中采用铺浆法砌筑，铺浆长度不得超过750mm；施工期间气温超过30℃时，铺浆长度不得超过500mm。
⑥砌体的灰缝应做到横平竖直，全部灰缝均应填铺砂浆。
水平灰缝的砂浆饱满程度不得低于90%，竖直灰缝的砂浆饱满程度不得低于80%，严禁用水冲灌灰缝。
竖向灰缝不得出现透明缝、瞎缝和假缝。
⑦砖砌体施工临时间断处补砌时，必须将接槎处表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直。
⑧对墙体表面的平整度和垂直度、灰缝的均匀程度及砂浆饱满度等，应随时检查并校正所发现的偏差。
在砌完每一段后，应校核墙体轴线位置偏移、墙顶标高、垂直度、表面平整度、预留洞口尺寸和水平灰缝平整度。
a、钢筋制作在现场钢筋加工场进行，钢筋制作严格按照图纸及规范要求加工，钢筋加工前应先调直，保证无局部曲折，受力钢筋加工在顺长度方向全长允许偏差为±10mm。
b、钢筋安装过程中保证钢筋的型号、位置、搭接长度均严格按照设计图纸和国家现行施工验收规范进行。
c、底板及墙体主筋可以进行绑扎搭接和焊接搭接，焊接搭接时，单面焊的搭接长度为10d，双面焊的搭接长度为5d。
绑扎搭接时的搭接长度应符合下表：受拉钢筋绑扎接头的搭接长度d、钢筋保护层厚度为30mm，同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开，绑扎搭接接头连接区段的长度为1.3 L1（L1为搭接长度），凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段，同一连接区段内钢筋接头的截面面积不应超过50%。
e、在进行钢筋绑扎过程中，受力钢筋间距为±10mm，排距为±5mm；横向钢筋间距为±20mm。
绑扎完后要做好隐蔽验收记录，通知监理验收合格后方可进行下一道工序施工。
5．模板工程本工程断面为1500×1000沟道，地圈梁为钢筋混凝土，质量要求较高，模板选用将会直接影响到工程质量。
所以地沟的模板确定采用光面胶木板，长2500mm、宽1000mm。
为使模板在施工过程中能有较强的强度和刚度，所以材料到场后，由木工班负责将胶木板背面加订四排横向和两排竖向木方条提前拼装成块。
支模时采用1500～2500mm长ø50钢管两侧垂直固定，间距为750mm 一根。
垂直钢管的两外侧附加三排水平（间距为600mm）钢管通过扣件与竖向钢管连成整体，模板两外侧用木方或短钢管支撑在两沟壁，间距与垂直钢管相同。
内模通过在底板上每隔750mm打一个孔洞用于固定钢管，然后用钢管按孔距逐一竖直插入孔洞内，再在竖向管外侧每隔600mm加一根水平管通过扣件连成整体。
最后再用一通长钢管从模板的上顶面将两侧竖向管对拉连成一体。
沟道内同时也用短钢管每隔1000mmm对撑或斜撑。
模板之间的接缝必须严密，不得有漏浆现象，如有小缝隙则用白乳胶拌制锯木粉调匀后敷设。
6．混凝土工程地沟壁没设计抹灰，要求一次成功，质量要求较高。
所以在浇筑前准备工作和浇筑过程中的施工方法必须做到下列几点：①水泥进场后应对其品种、级别、包装及出厂日期进行检查，并应对其强度、安定性及其它必要的性能指标进行复验，待复验结果验证水泥合格后方可投入工程使用。
②砂石骨料从专为土建标开采的砂石料场采购，再通过取样做试验来确定其配合比。
泥土含量不得大于3%，杂质含量（包含泥土）不应超过去5%。
③混凝土从公司专设的拌合站拌制，再通过混凝土罐车运至浇筑部位，所采用的原材料须经试验合格后才能使用。
④拌和必须严格按质安部提供的混凝土配合比和搅拌机容量算出的配料单进行配料。
原材料每盘称量和允许偏差⑤搅拌第一盘混凝土前，应先用适量的混凝土拌和物或砂浆搅拌，拌后排弃，然后再按规定的配合比进行搅拌。
⑥搅拌机装料顺序，宜为砂、水泥、碎石，或碎石、水泥、砂。
进料后，边搅拌边加水。
⑦混凝土拌和物每盘的搅拌时间，应根据搅拌机的性能和拌合物的和易性确定。
混凝土拌合物的最短搅拌时间，自材料全部进入搅拌机起，至拌合物开始出料止的连续时间，应符合下表的规定。
搅拌最长时间不得超过最短时间的三倍。
⑧混凝土浇筑前，应对模板、脚手架、钢筋和预埋件等进行全面的检查，并作自检和工序交接记录。
钢筋上的泥土、油污、模板内的垃圾、杂物应清理干净，竹胶板内侧应浇水湿润，缝隙应堵严，仓内积水应排除干净。
⑨混凝土运至现场后，采用溜槽将料从罐车接入仓内，浇筑过程中应分段、分层进行（每段距离为两伸缩缝之间部分），每层厚度不得超过200mm。
每段沟槽必须是连续浇筑，如必须间歇，则间歇时间必须满足：C30及C30以下的混凝土当气温低于25℃时，允许间歇时间210min；当气温高25℃时，允许间歇时间180min。
⑩振捣器选用插入式，操作时要快插慢拔，上下略为抽动，插点均匀排列，逐点移动，顺序进行，不得遗漏。
