东大15秋学期《画法几何与工程制图》在线作业1 100分答案

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594⌧841（A1）B. 210⌧297(A4)C. 420⌧594(A2)D. 297⌧420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594⌧841B. 210⌧297C. 420⌧594D. 297⌧4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

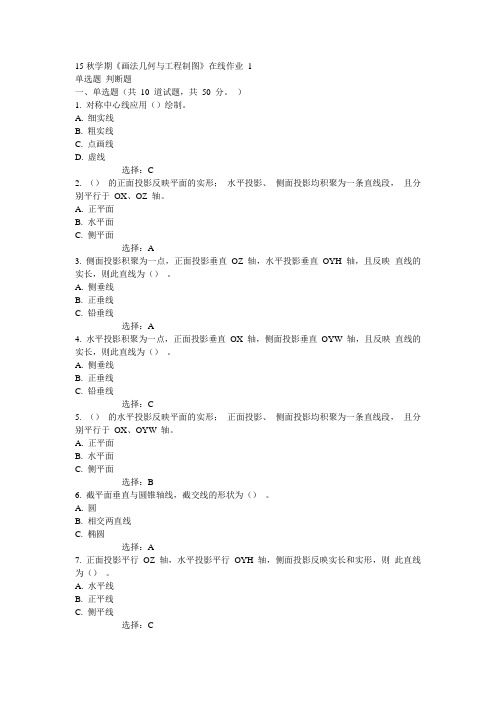

15秋学期《画法几何与工程制图》在线作业1单选题判断题一、单选题（共10 道试题，共50 分。

）1. 对称中心线应用（）绘制。

A. 细实线B. 粗实线C. 点画线D. 虚线----------------选择：C2. （）的正面投影反映平面的实形；水平投影、侧面投影均积聚为一条直线段，且分别平行于OX、OZ 轴。

A. 正平面B. 水平面C. 侧平面----------------选择：A3. 侧面投影积聚为一点，正面投影垂直OZ 轴，水平投影垂直OYH 轴，且反映直线的实长，则此直线为（）。

A. 侧垂线B. 正垂线C. 铅垂线----------------选择：A4. 水平投影积聚为一点，正面投影垂直OX 轴，侧面投影垂直OYW 轴，且反映直线的实长，则此直线为（）。

A. 侧垂线B. 正垂线C. 铅垂线----------------选择：C5. （）的水平投影反映平面的实形；正面投影、侧面投影均积聚为一条直线段，且分别平行于OX、OYW 轴。

A. 正平面B. 水平面C. 侧平面----------------选择：B6. 截平面垂直与圆锥轴线，截交线的形状为（）。

A. 圆B. 相交两直线C. 椭圆----------------选择：A7. 正面投影平行OZ 轴，水平投影平行OYH 轴，侧面投影反映实长和实形，则此直线为（）。

A. 水平线B. 正平线C. 侧平线----------------选择：C8. 截平面与圆柱轴线垂直，截交线的形状为（）。

A. 一对平行线B. 圆C. 椭圆----------------选择：B9. 水平投影平行OX 轴，侧面投影平行OZ 轴，正面投影反映实长和实形，则此直线为（）。

A. 水平线B. 正平线C. 侧平线----------------选择：B10. 点的水平投影到OX 轴的距离等于（）到OZ 轴的距离。

A. 正面投影B. 侧面投影----------------选择：B 15秋学期《画法几何与工程制图》在线作业1 单选题判断题二、判断题（共10 道试题，共50 分。

“画法几何及工程制图"复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件,工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识:制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥)的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图(了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图(了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

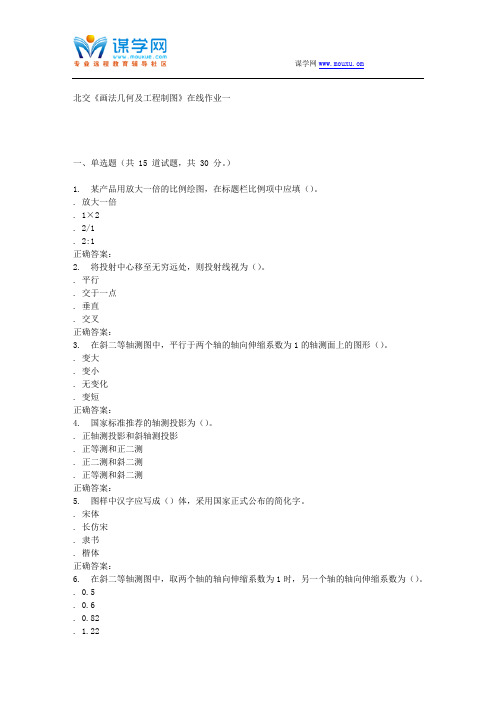

北交《画法几何及工程制图》在线作业一一、单选题（共 15 道试题，共 30 分。

）1. 某产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

. 放大一倍. 1×2. 2/1. 2:1正确答案：2. 将投射中心移至无穷远处，则投射线视为（）。

. 平行. 交于一点. 垂直. 交叉正确答案：3. 在斜二等轴测图中，平行于两个轴的轴向伸缩系数为1的轴测面上的图形（）。

. 变大. 变小. 无变化. 变短正确答案：4. 国家标准推荐的轴测投影为（）。

. 正轴测投影和斜轴测投影. 正等测和正二测. 正二测和斜二测. 正等测和斜二测正确答案：5. 图样中汉字应写成（）体，采用国家正式公布的简化字。

. 宋体. 长仿宋. 隶书. 楷体正确答案：6. 在斜二等轴测图中，取两个轴的轴向伸缩系数为1时，另一个轴的轴向伸缩系数为（）。

. 0.5. 0.6. 0.82. 1.22正确答案：7. （）分为正投影法和斜投影法两种。

. 平行投影法. 中心投影法. 投影面法. 辅助投影法正确答案：8. 图纸中数字和字母分为（）两种字型。

. 型和型. 大写和小写. 简体和繁体. 中文和英文正确答案：9. 工程上常用的（）有中心投影法和平行投影法。

. 作图法. 技术法. 投影法. 图解法正确答案：10. 粗线、中粗线和细线的宽度比率为（）。

. 4:2:1. 3:2:1. 5:2:1. 6:2:1正确答案：11. 互相垂直3个直角坐标轴在( )的投影称为轴测轴。

. 正面. 水平面. 侧平面. 轴测投影面正确答案：12. 3个轴测轴的轴向变形系数都相等的正轴测图称为（）轴测图。

. 正二等. 正三等. 斜二等. 正等正确答案：13. 国家标准规定，汉字系列为1.8、2.5、3.5、5、7、10、14、（）。

. 16. 18. 20. 25正确答案：14. 徒手画草图打底稿用的铅笔一般为（）铅芯的铅笔。

.. 2H. H. 2正确答案：15. 在斜二等轴测图中，取轴间角X1O1Y1和Y1O1Z1均为135度时，X1O1Z1轴间角为（）。

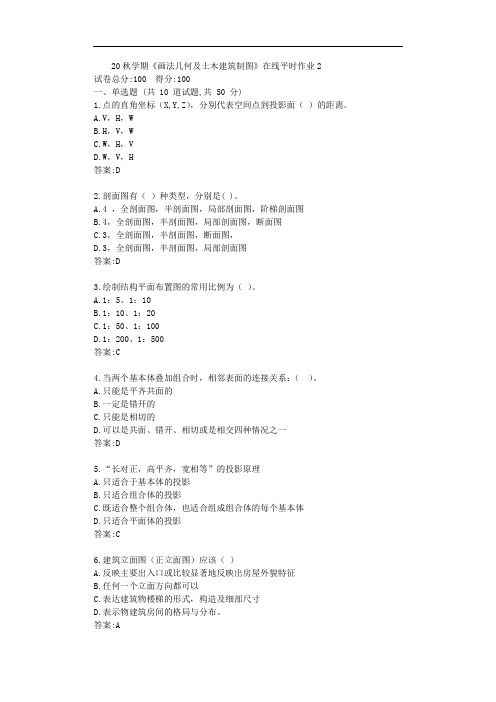

20秋学期《画法几何及土木建筑制图》在线平时作业2
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.点的直角坐标（X,Y,Z），分别代表空间点到投影面（）的距离。

A.V，H，W
B.H，V，W
C.W，H，V
D.W，V，H
答案:D
2.剖面图有（）种类型，分别是( )。

A.4 ，全剖面图，半剖面图，局部剖面图，阶梯剖面图
B.4，全剖面图，半剖面图，局部剖面图，断面图
C.3，全剖面图，半剖面图，断面图，
D.3，全剖面图，半剖面图，局部剖面图
答案:D
3.绘制结构平面布置图的常用比例为（）。

A.1：5、1：10
B.1：10、1：20
C.1：50、1：100
D.1：200、1：500
答案:C
4.当两个基本体叠加组合时，相邻表面的连接关系：（）。

A.只能是平齐共面的
B.一定是错开的
C.只能是相切的
D.可以是共面、错开、相切或是相交四种情况之一
答案:D
5.“长对正，高平齐，宽相等”的投影原理
A.只适合于基本体的投影
B.只适合组合体的投影
C.既适合整个组合体，也适合组成组合体的每个基本体
D.只适合平面体的投影
答案:C
6.建筑立面图（正立面图）应该（）
A.反映主要出入口或比较显著地反映出房屋外貌特征
B.任何一个立面方向都可以
C.表达建筑物楼梯的形式，构造及细部尺寸
D.表示物建筑房间的格局与分布。

答案:A。

画法几何与工程制图试题及参考答案画法几何与工程制图是工程领域的重要基础课程，它涉及到平面制图、立体视图、投影法等相关知识。

下面是画法几何与工程制图的试题及参考答案，供大家参考。

一、选择题1、在平面投影中，下列说法正确的是（）。

A. 平行于投影面的直线段，其投影长度等于原长 B. 平行于投影面的平面图形，其投影面积等于原面积 C. 垂直于投影面的直线段，其投影为一点 D. 垂直于投影面的平面图形，其投影为一条直线答案：C2、在立体投影中，下列说法正确的是（）。

A. 圆柱体的水平投影为圆 B. 圆锥体的正面投影为三角形 C. 立方体的正面和侧面投影均为矩形 D. 圆台的正面和水平投影均为圆答案：C二、填空题1、在平面制图中，将一个图形沿着某个方向移动一段距离，那么这个图形的这一段距离叫做这个图形的____________。

答案：平行位移2、在立体几何中，如果一个平面内的一条直线垂直于这个平面内的另一条直线，那么这条直线也垂直于这个平面的____________。

答案：法线三、作图题请根据给定的正面视图、俯视图和侧视图，画出这个立体图形的立体图。

答案：（请自行根据三视图绘制立体图）四、解答题1、解释什么是画法几何与工程制图，并简述其在工程领域中的应用。

答案：画法几何与工程制图是工程领域中的一门基础课程，它涉及到平面制图、立体视图、投影法等相关知识。

在工程领域中，画法几何与工程制图的应用十分广泛，如建筑设计、机械设计、水利工程、交通运输等。

通过画法几何与工程制图的学习，我们可以掌握工程制图的规范和技巧，从而更好地进行工程设计和施工。

2、解释什么是投影法，并简述其分类。

答案：投影法是指将三维空间的物体通过一定的方式投射到二维平面上，从而得到平面图形的方法。

投影法可分为中心投影法、平行投影法和透视投影法。

中心投影法是指从一个点光源出发将物体投射到一个平面上的方法；平行投影法是指将物体沿着一个方向平行移动，同时将其在平面上的投影记录下来的方法；透视投影法是一种更为真实的投影方法，它能够模拟人眼的视觉效果，产生三维立体感。

15 秋学期《画法几何及土木建筑制图》在线作业2
一、单选题（共10 道试题，共50 分。

）
1. 图样上标注尺寸的起止符号（）形式。

A. 只有箭头一种
B. 只有短斜线
C. 有箭头和斜短线两种
D. 没有规定的
----------------选择：C
2. 绘制同一建筑物的建筑平面图、立面图与剖面图时，应采用（）的比例。

A. 相同
B. 不同
C. 任意
D. 没有要求。

----------------选择：A
3. 绘制结构平面布置图的常用比例为（）。

A. 1：5、1：10
B. 1：10、1：20
C. 1：50、1：100
D. 1：200、1：500
----------------选择：C
4. 当采用带装订边的图纸幅面格式时，不管图纸大小，其装订边尺寸都是（）。

A. 5
B. 10
C. 25
D. 20
----------------选择：C
5. 局部剖面图中外形与剖面以及剖面部分相互之间的分界线画（）。

A. 细实线
B. 波浪线
C. 点划线
D. 粗实线
----------------选择：B
6. “长对正，高平齐，宽相等”的投影原理
A. 只适合于基本体的投影
B. 只适合组合体的投影
C. 既适合整个组合体，也适合组成组合体的每个基本体
D. 只适合平面体的投影
----------------选择：C
7. 移出断面图的轮廓线画（）。

A. 细实线
B. 粗实线
C. 中粗线
D. 点划线。

《画法几何及工程制图》在线作业一满分答案《画法几何及工程制图》在线作业一试卷总分:100得分:100一、单选题1.判断：直角投影法则：当构成直角的两条直线中，有一直线是投影面的平行线，则此两直线在该投影面上的投影仍相交成直角，其逆定理也同样成立。

A.正确B.错误正确答案:A2.下列不属于多面体的是（）A.棱锥B.棱柱C.球正确答案:C3.点的正面投影和（）的连线垂直OZ轴A.水平投影B.侧面投影正确答案:B4.水平投影反映平面的实形；正面投影、侧面投影均积聚为一条直线段，且分别平行于OX、OYW轴A.正平面B.水平面C.侧平面正确答案:B5.三面投影体系展成一个平面的方法是（）A. V面不动，H面绕OX轴向下旋转90度，W面绕OZ 轴向右旋转90度B. V面不动，H面绕OX轴向上旋转90度，W面绕OZ轴向右旋转90度C. V面不动，H面绕OX轴向下旋转90度，W面绕OZ轴向左旋转90度满分：2.5分正确答案:A6.直线与直线、平面与平面的相对位置关系有几种（）A. 1B. 2C. 3D. 4精确答案:C7.直线段上的一点把线段分为两段，其长度之比，（）这两段在同一投影面上的投影长度之比A.等于B.不等于C.没法判断精确答案:A8.判断：只要有一组同面投影不平行，空间两直线就不平行（）A.正确B.错误满分：2.5分正确答案:A9.迹点的其他投影（）在直线的相应投影与投影轴的相交处A.不在B.必C.纷歧定正确答案:B10.垂直于一平面的直线，其投影（）于该平面上投影面平行线的相应投影A.垂直B.不垂直满分：2.5分正确答案:A11.当空间两点处在对某一投影面的同一射线上时，它们在该投影面上的投影便重合在一起，这时（）点可见A.距投影面较近的点B.距投影面较远的点精确答案:B12.为作图方便起见．通常选用（）作为旋转轴A.投影面平行线B.投影面垂直线C.投影面相交线满分：2.5分精确答案:B13.点的正面投影和（）的连线垂直OX轴A.水平投影B.侧面投影满分：2.5分正确答案:A14.判断：标注尺寸时，虚线上尽量不注尺寸A.正确B.毛病满分：2.5分精确答案:A15.工程制图的主要任务是()A.培养绘制和阅读土木工程图样的基本能力B.研究在平面上利用图形来解决空间几何问题的方法，即图解法C.研究在二维平面上表达三维空间形体的方法，即图示法满分：2.5分正确答案:A16.直线与投影面的相对位置可分为（）类A. 1B. 2C. 3D. 4满分：2.5分正确答案:C17.平面与投影面的相对位置有几种（）A. 1B. 2C. 3D. 4满分：2.5分精确答案:C18.判断：三面投影体系是由三个两两互相垂直的投影面所组成的体系A.正确B.错误满分：2.5分精确答案:A19.由多少平面所围成的立体称为（）A.多面体B.曲面体满分：2.5分精确答案:A20.对于多面体来说，总是可以利用投影面（）作为辅助平面A.垂直面B.平行面满分：2.5分正确答案:A21.A.B.C.D.满分：2.5分精确答案:D22.正面投影平行OZ轴，水平投影平行OYH轴，侧面投影反映实长和实形，则此直线为（）A.水平线B.正平线C.侧平线满分：2.5分精确答案:C23.在三面投影体系中，Z坐标值大小反映两点的（）位置A.前后B.摆布C.高低满分：2.5分正确答案:C24.相交元素无积累投影可利用情况下可经由过程（）求解A.辅助平面法B.换面法C.形体分析法满分：2.5分正确答案:A25.判断：在辨认两个点的相对位置时候，起重要作用的是两点同面投影的坐标差，而与投影轴的位置无关（）A.正确B.错误满分：2.5分正确答案:A26.判断：绘图铅笔铅芯的软硬用字母“B”和“H”透露表现。

画法几何及工程制图习题集答案画法几何及工程制图习题集答案画法几何和工程制图是工程技术领域中非常重要的一部分，它们能够帮助我们更好地理解和表达各种工程设计。

然而，对于初学者来说，这两个领域的知识可能会带来一些困惑。

为了帮助大家更好地掌握这些知识，下面将给出一些画法几何和工程制图习题集的答案，希望对大家的学习有所帮助。

1. 画法几何习题集答案1.1. 习题1：画一个正方形，边长为4cm。

答案：使用直尺和铅笔，在纸上画出一个边长为4cm的线段，然后将直尺的一边与这个线段对齐，再用铅笔在直尺的另一边上画出一条线段，与第一条线段垂直相交，两条线段的交点即为正方形的一个顶点。

然后按照同样的方法，再画出另外三个顶点，最后用直尺将这四个顶点连接起来，就得到了一个边长为4cm的正方形。

1.2. 习题2：画一个等腰三角形，底边长为6cm，两腰边长相等。

答案：使用直尺和铅笔，在纸上画出一条长度为6cm的线段，这条线段将作为等腰三角形的底边。

然后使用直尺，将一边的一端与底边的一个端点对齐，再在直尺的另一边上画出一条线段，与底边相交。

然后按照同样的方法，再画出另外一条边。

最后，用直尺将这两条边的另一个端点连接起来，就得到了一个等腰三角形。

2. 工程制图习题集答案2.1. 习题1：画一个简单的平面图，包括一个长方形和一个圆。

答案：首先，在纸上使用直尺和铅笔画出一个长方形，可以根据需要确定长方形的长和宽。

然后，使用一个圆规，将圆规的一只脚放在长方形的一个顶点上，然后调整另一只脚的距离，使得圆规的另一只脚与长方形的另一个顶点对齐。

然后，固定圆规的距离，绕着圆规的一只脚画出一个圆。

最后，用直尺将长方形的四个顶点连接起来，使其形成一个完整的长方形。

2.2. 习题2：画一个简单的立体图，包括一个长方体和一个圆柱体。

答案：首先，在纸上使用直尺和铅笔画出一个长方体，可以根据需要确定长方体的长、宽和高。

然后，使用一个圆规，将圆规的一只脚放在长方体的一个底面顶点上，然后调整另一只脚的距离，使得圆规的另一只脚与长方体的另一个底面顶点对齐。

15 秋学期《画法几何及土木建筑制图》在线作业1一、单选题（共10 道试题，共50 分。

）1. 尺寸起止符号采用斜短线形式时，应与尺寸界线成（），长度是（）。

A. 45°，5B. 45°，2~3C. 60°，2~3D. 30°，2~3----------------选择：B2. 在投影图上，直线的投影画（），投影连线画（）。

A. 细实线，细实线B. 细实线，粗实线C. 粗实线，粗实线D. 粗实线，细实线----------------选择：D3. 楼梯平面图上应该用（）表示表示剖切位置。

A. 45°折断线B. 30°折断线C. 90°折断线D. 60°折断线----------------选择：A4. 钢筋混凝土梁中的钢筋保护层最小厚度是：A. 25mmB. 25 ㎝C. 5mmD. 10~15mm。

----------------选择：A5. 代号为HRB335 的钢筋是：A. 光圆钢筋B. 带肋钢筋C. 余热处理钢筋D. 无指定含义----------------选择：B6. 轴线为正垂线的圆柱体，A. 圆柱面的水平投影积聚为圆。

B. 圆柱面的侧面投影积聚为圆。

C. 圆柱面的正面投影积聚为圆。

D. 圆柱面的三个投影都积聚为圆。

----------------选择：C7. 在结构施工图中尺寸线或标注引出线一般用（）表示。

A. 细实线B. 中实线C. 虚线D. 细单点长画线。
