污水厂平面和高程计算部分

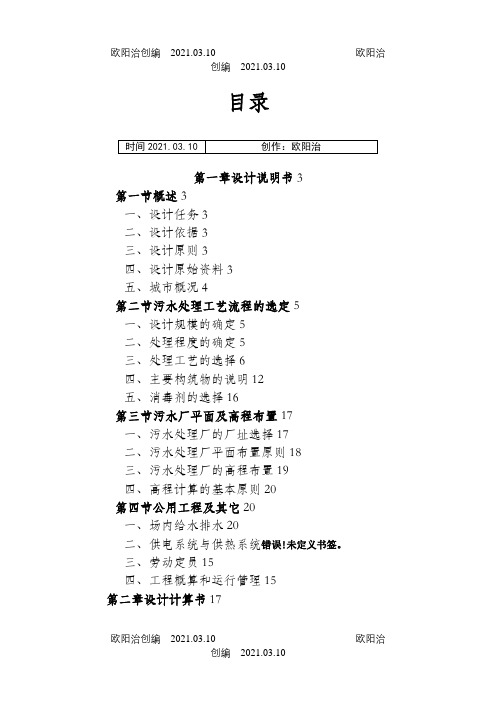

目录第一章设计说明书3第一节概述3一、设计任务3二、设计依据3三、设计原则3四、设计原始资料3五、城市概况4第二节污水处理工艺流程的选定5一、设计规模的确定5二、处理程度的确定5三、处理工艺的选择6四、主要构筑物的说明12五、消毒剂的选择16第三节污水厂平面及高程布置17一、污水处理厂的厂址选择17二、污水处理厂平面布置原则18三、污水处理厂的高程布置19四、高程计算的基本原则20第四节公用工程及其它20一、场内给水排水20二、供电系统与供热系统错误!未定义书签。

三、劳动定员15四、工程概算和运行管理15第二章设计计算书17第一节污水部分的计算17一、流量计算23二、泵前中格栅计算18三、细格栅计算27四、涡流沉砂池计算31五、CASS反应池33六、接触池错误!未定义书签。

七、巴氏计量槽错误!未定义书签。

第二节污水厂布置错误!未定义书签。

一、污水厂平面布置错误!未定义书签。

二、高程布置错误!未定义书签。

第三节主要构筑物错误!未定义书签。

一、处理构筑33结论37参考文献38第一章设计说明书第一节概述一、设计任务兰州市某县污水处理厂初步设计。

二、设计依据（一）《室外排水设计规范（GB50101-2005）》，2010年版（二）《城镇污水处理厂污染物排放标准（GB18918-2002）》（三）《地面水环境质量标准（GB3838-2002）》（四）《城市污水处理厂污水污泥排放标准（CJ3025-93）》（五）《城镇污水处理工程项目建设标准（2001）》（六）《污水综合排放标准（GB8978-1996）》三、设计原则（一）在城市总体规划的指导下,加强保护城市水资源和改善水环境，对城市污水进行统一规划、综合治理，充分发挥建设项目的社会效益、国民经济效益和环境效益。

（二）积极采用高效节能、简便易行的污水处理新工艺、新技术、新材料、新设备以及污水和污泥的综合利用技术。

（三）提高控制和生产管理的自动化、信息化水平，做到技术可靠、便于管理、出水达标、经济合理。

高程计算污水处理厂的高程布置污水处理厂高程布置的任务是：确定各处理构筑物和泵房等的标高，选定各连接管渠的尺寸并决定其标高。

计算决定各部分的水面标高，以使污水能按处理流程在处理构筑物之间通畅地流动，保证污水处理厂的正常运行。

污水处理厂的水流常依靠重力流动，以减少运行费用。

为此，必须精确计算其水头损失（初步设计或扩初设计时，精度要求可较低）。

水头损失包括：（1）水流流过各处理构筑物的水头损失，包括从进池到出池的所有水头损失在内；在作初步设计时可按表1估算。

表1 处理构筑物的水头水损失构筑物名称水头损失(cm) 构筑物名称水头损失(cm)格栅 10～25 生物滤池(工作高度为2m时)：沉砂池 10～25沉淀池：平流竖流辐流 20～40 1)装有旋转式布水器 270～28040～50 2)装有固定喷洒布水器 450～47550～60 混合池或接触池 10～30双层沉淀池 10～20 污泥干化场 200～350曝气池：污水潜流入池 25～50污水跌水入池 50～150(2)水流流过连接前后两构筑物的管道(包括配水设备)的水头损失，包括沿程与局部水头损失。

(3)水流流过量水设备的水头损失。

水力计算时，应选择一条距离最长、水头损失最大的流程进行计算，并应适当留有余地；以使实际运行时能有一定的灵活性。

计算水头损失时，一般应以近期最大流量（或泵的最大出水量）作为构筑物和管渠的设计流量，计算涉及远期流量的管渠和设备时，应以远期最大流量为设计流量，并酌加扩建时的备用水头。

设置终点泵站的污水处理厂，水力计算常以接受处理后污水水体的最高水位作为起点，逆污水处理流程向上倒推计算，以使处理后污水在洪水季节也能自流排出，而水泵需要的扬程则较小，运行费用也较低。

但同时应考虑到构筑物的挖土深度不宜过大，以免土建投资过大和增加施工上的困难。

还应考虑到因维修等原因需将池水放空而在高程上提出的要求。

在作高程布置时还应注意污水流程与污泥流程的配合，尽量减少需抽升的污泥量。

污水处理厂平面及高程设计平面布置及高程布置一、污水处理厂的平面布置污水处理厂的平面布置应包括：处理构筑物的布置污水处理厂的主体是各种处理构筑物。

作平面布置时，要根据各构筑物（及其附属辅助建筑物，如泵房、鼓风机房等）的功能要求和流程的水力要求，结合厂址地形、地质条件，确定它们在平面图上的位置。

在这一工作中，应使：联系各构筑物的管、渠简单而便捷，避免迁回曲折，运行时工人的巡回路线简短和方便；在作高程布置时土方量能基本平衡；并使构筑物避开劣质土壤。

布置应尽量紧凑，缩短管线，以节约用地，但也必须有一定间距，这一间距主要考虑管、渠敷设的要求，施工时地基的相互影响，以及远期发展的可能性。

构筑物之间如需布置管道时，其间距一般可取5-8m，某些有特殊要求的构筑物（如消化池、消化气罐等）的间距则按有关规定确定。

厂内管线的布置污水处理厂中有各种管线，最主要的是联系各处理构筑物的污水、污泥管、渠。

管、渠的布置应使各处理构筑物或各处理单元能独立运行，当某一处理构筑物或某处理单元因故停止运行时，也不致影响其他构筑物的正常运行，若构筑物分期施工，则管、渠在布置上也应满足分期施工的要求；必须敷设接连人厂污水管和出流尾渠的超越管，在不得已情况下可通过此超越管将污水直接排人水体，但有毒废水不得任意排放。

厂内尚有给水管、输电线、空气管、消化气管和蒸气管等。

所有管线的安排，既要有一定的施工位置，又要紧凑，并应尽可能平行布置和不穿越空地，以节约用地。

这些管线都要易于检查和维修。

污水处理厂内应有完善的雨水管道系统，以免积水而影响处理厂的运行。

辅助建筑物的布置辅助建筑物包括泵房、鼓风机房、办公室、集中控制室、化验室、变电所、机修、仓库、食堂等。

它们是污水处理厂设计不可缺少的组成部分。

其建筑面积大小应按具体情况与条件而定。

有可能时，可设立试验车间，以不断研究与改进污水处理方法。

辅助建筑物的位置应根据方便、安全等原则确定。

如鼓风机房应设于曝气池附近以节省管道与动力；变电所宜设于耗电量大的构筑物附近等。

一、污水处理工艺选择与可行性分析1、污水厂的设计规模近期污水量为2×104 m3/d，远期污水量为4×104 m3/d，其中生活污水和工业废水所占比例约为6:4。

污水厂主要处理构筑物拟分为二组,这样既可满足近期处理水量要求，又留有空地以二期扩建之用。

2、进出水水质由于进水不但含有BOD5,还含有大量的N，P所以不仅要求去除BOD5还应去除水中的N，P使其达到排放标准。

3、处理程度的计算1。

BOD5的去除率2 。

COD的去除率3。

SS的去除率4。

总氮的去除率5。

总磷的去除率4、本工程采用生物脱氮除磷工艺的可行性BOD5：N：P的比值是影响生物脱氮除磷的重要因素，氮和磷的去除率随着BOD5/N和BOD5/P比值的增加而增加。

理论上,BOD5/N>2。

86才能有效地进行脱氮，实际运行资料表明,BOD5/N>3时才能使反硝化正常进行。

在BOD5/N=4～5时，氮的去除率大于50％，磷的去除率也可达60%左右。

本工程BOD5/N=3,可以满足生物脱氮的要求。

对于生物除磷工艺,要求BOD5/P=33～100。

本工程BOD5/P等于36，能满足素之一,在碳化与硝化合并处理工艺中，硝化菌所占的比例很小，约5％。

一般负荷小于0。

15kg BOD5/kgMLSS。

d时，处理系统的硝化反认为处理系统的BOD5应才能正常进行。

根据所给定的污水水量及水质，参考目前国内外城市污水处理厂的设计及运转经验，对于生活污水占比例较大的城市污水而言，以下几种方法最具代表性：A2/O法、AB法、生物滤池、循环式活性污泥法（改良SBR）、氧化沟法.5、工艺比较及确定又要适当去除N,P故可采用SBR 城市污水处理厂的方案,既要考虑去除BOD5或氧化沟法，或A2/O法。

A A2/O法A2/O工艺即缺氧/厌氧/好氧活性污泥法, A2/O法处理城市污水的特点：运行费用较传统活性污泥法低，曝气池池容小，需气量少，具有脱氮除磷功能,BOD5和SS去除率高，出水水质较好,工作稳定可靠，有较成熟的设计、施工及运行管理经验,产泥量较传统活性污泥法少；污泥脱水性能较好；无需设初沉池；对水质和水温度化有一定适应能力;另外,从节省能耗的角度看,A2/O可以充分利,回收了部分硝化反应的需氧量，反硝化反应所用硝化液中的硝态氧来氧化BOD5产生的碱度可以部分补偿硝化反应消耗的碱度，因此对含氮浓度不高的城市污水可以不另外加碱来调节PH。

兰州交通大学污水处理厂课程设计**:**学号:*********班级：给水排水0901班指导老师：***1总论1.1 设计任务和内容1.1.1 设计任务为某城市设计一座日处理为12万3m d的二级污水处理厂1.1.2 设计内容①工艺构筑物选型作说明②主要处理设施（格栅、沉砂池、初沉池、曝气池、二沉池）的工艺计算③污水处理厂的平面和高程布置1.2任务的提出目的及要求1.2.1 任务的提出及目的随着经济飞速发展，人民生活水平的提高，对生态环境的要求日益提高，要求越来越多的污水处理后达标排放。

在全国乃至世界范围内，正在兴建及待建的污水厂也日益增多。

有学者曾根据日处理污水量将污水处理厂分为大、中、小三种规模：日处理量大于10万m3为大型处理厂，1---10m3万为中型污水处理厂，小于1万m3的为小型污水处理厂。

根据所确定的工艺和计算结果，绘制污水处理厂总平面布置图，高程图，工艺流程图。

1.2.2 要求①方案选择合理，确保污水经处理后的排放水质达到国家排放标准。

②所选厂址必须符合当地的规划要求，参数选取与计算准确。

③全图布置分区合理，功能明确；厂前区，污水处理区污泥处理区条块分割清楚。

延流程方向依次布置处理构筑物，水流创通。

厂前区布置在上风向并用绿化隔离带与生产区隔离，以尽量减少对厂前区的影响，改善厂前区的工作环境。

④构筑物的布置应给厂区工艺管线和其他管线设有余地，一般情况下，构筑物外墙距道路边不小于6米。

⑤厂区设置地坪标高尽量考虑土方平衡，减少工程造价，满足防洪排涝要求。

⑥ 水力高程设计一般考虑一次提升，利用重力依次流经各个构筑物，配水管的设计需优化，以尽量减少水头损失，节约运行费用。

⑦ 设计中应该避免磷的再次产生，一般不主张采用重力浓缩池，而是采用机械浓缩脱水的方式，随时将排出的污泥进行处理。

⑧ 所选设备质优、可靠、易于操作。

并且设计必须考虑到方便以后厂区的改造。

⑨ 附有平面图，高程图各一份。

1.3 基本资料1.3.1 设计基本要求污水处理量：12万3m ，污水处理厂设计进出水质：（如下表）1.3.2 处理要求污水经二级处理后应符合以下具体要求：Cr COD ≦70mg/L ； 5BOD ≦20 mg/L ； S S ≦30 mg/L1.3.3 处理工艺流程污水采用传统活性污泥法工艺处理，具体流程如下：污水→分流闸井→格栅间→污水泵房→出水井→计量槽→沉砂池→初沉池→曝气池→二沉池→消毒池→出水1.3.4 气象与水文资料 （1）气象风向： 多年主导风向为北北东风 气温： 最冷月平均为5℃ 最热月平均为32.5℃极端气温，最高为41.9℃；最低为－1℃；最大冻土深度为0.05m （2）水文降水量： 多年平均为每年728mm蒸发量：多年平均为每年1210mm地下水水位：地面下5～6m1.3.5 厂区地形污水厂选址在64-66m之间，平均地面标高为64.5m。

污水处理厂选址各构筑物的平面布置原则本节主要讲解污水处理厂厂址选择和工艺流程的确定部分内容。

01、污水厂厂址的选择原则《室外排水设计规范》第6.1.1条规定，污水厂位置的选择，应符合城镇总体规划和排水工程专业规划的要求，并应依据下列因素综合确定：1.在城镇水体的下游；2.便于处理后污水回用和平安排放；3.便于污泥集中处理和污泥处置；4.在城镇夏季主导风向的下风侧；5.有良好的的工程地质条件；6.少拆迁，少占地，依据环境评价要求，有肯定的卫生防护距离；7.有扩建的可能；8.厂区地形不应受洪涝灾难影响，防洪标准不应低于城镇防洪标准，有良好的的排水条件；9.有便利的交通、运输和水电条件。

02、污水厂处理工艺的选择原则《室外排水设计规范》第6.2.1条规定，城镇污水处理程度和方法应依据现行的国家和地方的有关排放标准、污染物来源及性质、排入地表水域环境功能和爱护目标确定。

对于常用的活性污泥法，主要分为以下几类：1.传统活性污泥法及其改进型AAO工艺；2.氧化沟及其改进型工艺；3.SBR法及其改进型工艺；4.AB法及其改进型工艺；5.其他类型，如水解酸化-好氧法等。

对于以上工艺来说，每一种工艺有其相互对应的最适合的使用条件，总结如下：1.大规模污水处理宜采纳传统活性污泥法及其改进型AAO工艺；2.中小规模的污水处理厂，或中小城镇水量、水质变化大，经济水平有限，技术力量相对薄弱时，采纳氧化沟、SBR法及其改进型工艺或者生物滤池工艺是相宜的。

03、污水处理厂的平面布置▲污水厂平面布置图对于污水处理厂的平面布置，《室外排水设计规范》有如下10条规定：1.第6.1.2条规定，污水厂的厂区面积，应按项目总规模掌握，并做出分期建设的支配，合理确定近期规模，近期工程投入运行一年内水量宜达到近期设计规模的60%；2.第6.1.3条规定，污水厂总体布置应依据厂区内各建筑物和构筑物的功能更和流程要求，结合厂址地形、气候条件和地质条件，优化运行成本，便于施工、维护和管理等因素，经技术经济比较确定；3.第6.1.4条规定，污水厂厂区内各建筑物造型应简洁美观，节约材料，选材适当，并应使建筑物和构筑物群体的效果与四周环境协调；4.第6.1.5条规定，生产管理建筑物和生活设施宜集中布置，其位置和朝向应力求合理，并应与处理构筑物保持肯定的距离；5.第6.1.6条规定，污水和污泥的处理构筑物宜依据状况尽可能分别集中布置。

1处理流程高程设计为使污水能在各处理构筑物之间通畅流动，以保证处理厂的正常运行，需进行高程布置，以确定各构筑物及连接管高程。

为降低运行费用和便于维护管理，污水在处理构筑物之间的流动已按重力流考虑为宜；污泥也最好利用重力流动,若需提升时，应尽量减少抽升次数。

为保证污泥的顺利自流,应精确计算处理构筑物之间的水头损失,并考虑扩建时预留的储备水头,高程图的比例与水平方向的比例尺一般不相同,一般垂直比例大,水平的比例小些［12]。

1。

1 主要任务污水处理厂污水处理流程高程布置的主要任务是:(1）确定各处理构筑物和泵房的标高；（2）确定处理构筑物之间连接管渠的尺寸及其标高；(3）通过计算确定各部分的水面标高，从而能够使污水沿处理流程在处理构筑物之间畅通地流动,保证污水处理厂的正常运行。

1。

2 高程布置的一般原则（1）计算各处理构筑物的水头损失时，应选择一条距离最长、水头损失最大的流程进行较准确的计算，考虑最大流量、雨天流量和事故时流量的增加。

并应适当留有余地，以防止淤积时水头不够而造成的涌水现象，影响处理系统的正常运行。

（2）计算水头损失时，以最大流量(设计远期流量的管渠与设备，按远期最大流量考虑）作为构筑物与管渠的设计流量.还应当考虑当某座构筑物停止运行时,与其并联运行的其余构筑物与有关的连接管渠能通过全部流量。

（3）高程计算时，常以受纳水体的最高水位作为起点，逆废水处理流程向上倒推计算,以使处理后废水在洪水季节也能自流排出，并且水泵需要的扬程较小。

如果最高水位较高，应在废水厂处理水排入水体前设置泵站，水体水位高时抽水排放。

如果水体最高水位很低时，可在处理水排入水体前设跌水井,处理构筑物可按最适宜的埋深来确定标高。

（4)在做高程布置时，还应注意污水流程与污泥流程的配合，尽量减少需要提升的污泥量.1。

3 污水高程计算在污水处理工程中，为简化计算一般认为水流是均匀流。

管渠水头损失主要有沿程水头损失和局部水头损失.出水排至长江，最高水位为45。

《水污染控制工程》课程设计学院：专业：XX：学号：指导老师：目录引言41设计任务及设计资料5 1.1设计任务与内容51.2设计原始资料51.2.1城市气象资料51.2.2地质资料51.2.3设计规模51.2.4进出水水质62、设计说明书6 2.1去除率的计算62.1.1溶解性BOD的去除率65的去除率：72.1.2 CODr2.1.3.SS的去除率：72.1.4.总氮的去除率：72.1.5.磷酸盐的去除率82.2城市污水处理工艺选择82.3、污水厂总平面图的布置92.4、处理构筑物设计流量(二级)92.5、污水处理构筑物设计92.5.1.中格栅和提升泵房（两者合建在一起）9 2.5.2、沉沙池102.5.3、厌氧池112.5.4、缺氧池112.5.5、好氧曝气池112.5.6、二沉池122.6、污泥处理构筑物的设计计算122.6.1污泥泵房122.6.2污泥浓缩池122.7、污水厂平面，高程布置132.7.1平面布置132.7.2管线布置132.7.3 高程布置143 污水厂设计计算书14 3.1污水处理构筑物设计计算143.1.1泵前中格栅143.1.2污水提升泵房163.1.3、泵后细格栅173.1.3、沉砂池183.1.4、厌氧池203.1.5、缺氧池计算203.1.6、好氧曝气池的设计计算213.1.8、二沉池283.2 污泥处理部分构筑物计算313.2.1污泥浓缩池设计计算：313.3、高程计算363.3.1污水处理部分高程计算:363.3.2高程图见CAD图363.3.3污水处理厂工艺流程图与总平面布置图36参考文献37XX市污水处理厂A/A/O工艺设计作者：闫赛红，指导教师：孙丰霞（XX农业大学资源与环境学院）【摘要】随着社会进步，人们对于城市污水的处理的要求愈加严格。

除了基本的去除污水中BOD和SS的要求外，通常还要求脱氮除磷，以保护水体环境。

本设计即采用了众多脱氮除磷工艺中较为经济合理的AAO工艺对进入污水厂的污水进行处理。
