答案解析-局部剖视图和断面图

工图试题1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。

答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖(C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。

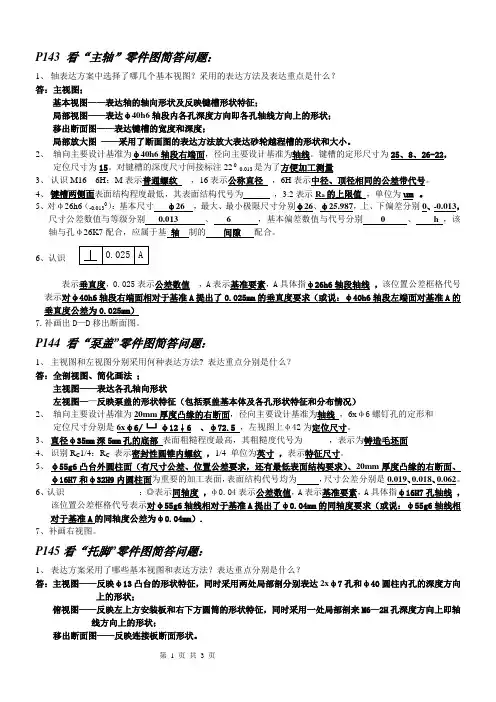

P143 看“主轴”零件图简答问题：1、轴表达方案中选择了哪几个基本视图？采用的表达方法及表达重点是什么？答：主视图；基本视图——表达轴的轴向形状及反映键槽形状特征；局部视图——表达φ40h6轴段内各孔深度方向即各孔轴线方向上的形状；1、主视图和左视图分别采用何种表达方法? 表达重点分别是什么？答：全剖视图、简化画法；主视图——表达各孔轴向形状左视图——反映泵盖的形状特征（包括泵盖基本体及各孔形状特征和分布情况）2、轴向主要设计基准为20mm厚度凸缘的右断面，径向主要设计基准为轴线，6xφ6螺钉孔的定形和定位尺寸分别是6xφ6/└┘φ12↓6 、φ72.5 ，左视图上φ42为定位尺寸。

3、直径φ35mm深5mm孔的底部表面粗糙程度最高，其粗糙度代号为，表示为铸造毛坯面4、识别R C1/4：R C表示密封性圆锥内螺纹，1/4 单位为英寸，表示特征尺寸。

5、φ55g6凸台外圆柱面（有尺寸公差、位置公差要求，还有最低表面结构要求）、20mm厚度凸缘的右断面、φ16H7和φ32H9内圆柱面为重要的加工表面，表面结构代号均为，尺寸公差分别是0.019、0.018、0.062。

6、认识：◎表示同轴度，φ0.04表示公差数值，A表示基准要素，A具体指φ16H7孔轴线，该位置公差框格代号表示对φ55g6轴线相对于基准A提出了φ0.04mm的同轴度要求（或说：φ55g6轴线相对于基准A的同轴度公差为φ0.04mm）.7、补画右视图。

P145看“托脚”零件图简答问题：1、表达方案采用了哪些基本视图和表达方法？表达重点分别是什么？答：主视图——反映φ13凸台的形状特征，同时采用两处局部剖分别表达2xφ7孔和φ40圆柱内孔的深度方向上的形状；俯视图——反映左上方安装板和右下方圆筒的形状特征，同时采用一处局部剖来M6—2H孔深度方向上即轴线方向上的形状；移出断面图——反映连接板断面形状。

2、长度设计基准为圆筒轴线，宽度设计基准仍为圆筒轴线，高度设计基准为最左上表平面即安装面；两安装螺栓孔的定形尺寸为2xφ7，定位尺寸为65和40 。

*1、剖视图的种类可分为（????）视图、（????）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（??????）角，互相平行，间隔均匀的（????????）线。

答案：45゜；平行细实3、剖切面的种类可分为（?????????? ）剖切面、（?????????? ）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（????????）为界，一半画成剖视图，一半画成（??????）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（??????）视图，其断裂边界应以（??????）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（????????），也不能（??????）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（??????），简称（????）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（?????? ）断面；画在视图轮廓线之内的断面，称为（?????? ）断面。

答案：移出；重合9、移出断面的轮廓线用（????）线绘制；重合断面的轮廓线用（????）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（?????? ）时，视图的轮廓线仍需完整的画出，不可（??????）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（?????? ）图；放大部位用（??????）线圈出。

??答案：局部放大；细实12、肋板、轮辐及薄壁结构，（???? ）剖切时，一律不画剖面线，并用（????）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（????）标注尺寸，断裂边缘常用（????）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（???? ）线相连或标明中心位置并注明（????）。

剖面图和断面图的区别1.断面图又称截面图,它是形体被剖切后仅画出断面的正投影图。

2.断面图与剖视图的区别在于：断面图只画出剖切平面与形体接触的断面图形，至于剖切后按投射方向可能见到的形体其他部分的轮廓线的投影则不必画出。

而剖视图除画出断面的投影外，还应画出在投射方向所能见到部分的投影。

显然，断面图包含在剖视图之中。

断面图、其他表达方法 cad技术交流群：44072766一、知识要点1．断面图（1）断面图的概念（2）断面图的种类（移出断面、重合断面）2．其他表达方法（一）（1）局部放大图（2）规定画法二、教学设计断面图一定要讲清与剖视图的区别和共同点，断面图的应用场合。

掌握移出断面和重合断面的画法、标注，会根据不同机件和场合灵活应用这些方法。

简化画法的内容比较多，而且还很杂乱，在教材中有许多国家标准规定的画法介绍，教学中不一定面面俱到，可根据现场生产的需要、学生作业涉及到的表达方法有选择的讲解，没有介绍的内容今后在工作中若遇到相关内容可查书或国家标准，因此，如何查阅相关手册，大家从现在要引起重视。

三、重点、难点重点：各种断面图的画法、应用场合。

难点：局部放大图、各种规定画法。

四、课前准备准备两种断面图的机件模型或实物，尽可能多的收集现场的采用各种规定画法的生产图纸或实物。

熟悉课件、模型、机件、图纸。

五、教学内容（一）断面图1．断面图的概念假想用剖切平面将机件某处切断，仅画出断面的图形称为断面图。

断面图主要用来表示机件断面的形状。

断面图与剖视图的区别如图6—35所示。

图6—35 断面图与剖视图的区别2．断面图的分类（1）移出断面图移出断面图的轮廓线用粗实线绘制，画在视图的的外面，尽量配置在剖切位置的延长线上，一般情况下只须画出断面的形状，但是，当剖切平面通过回转曲面形成的孔或凹槽时，此孔或凹槽按剖视画，或当断面为不闭合图形时，要将图形画成闭合的图形。

完整的剖面标记三部分组成：粗短线表示剖切位置，箭头表示投影方向，拉丁字母表示断面图名称。

1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。

2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。

【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。

4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5.说明符号6.3、6.3的含义。

【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。

6.在零件图右下角的空白处画出主视图的外形（虚线不画）。

1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。

2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。

3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。

4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。

5.说明符号6.3的含义。

表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。

三、装配图拆画零件图。

快速阀是用于管道截通的装置，内有齿轮齿条传运机构。

当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。

阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。

读懂装配图，回答问题并拆画零件图。

1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。

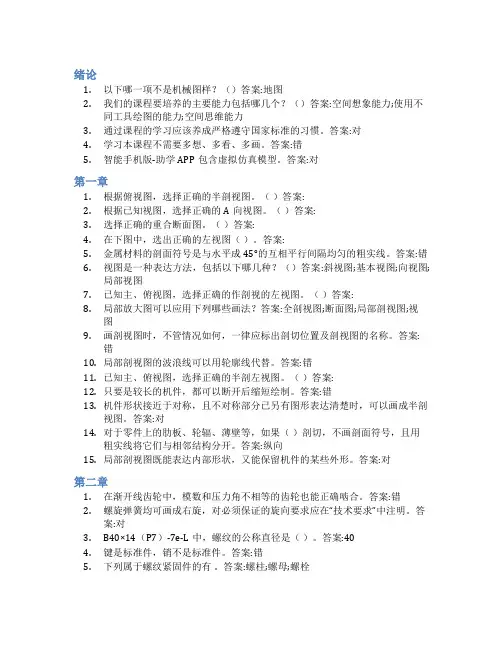

绪论1.以下哪一项不是机械图样？（）答案:地图2.我们的课程要培养的主要能力包括哪几个？（）答案:空间想象能力;使用不同工具绘图的能力;空间思维能力3.通过课程的学习应该养成严格遵守国家标准的习惯。

答案:对4.学习本课程不需要多想、多看、多画。

答案:错5.智能手机版-助学APP包含虚拟仿真模型。

答案:对第一章1.根据俯视图，选择正确的半剖视图。

（）答案:2.根据已知视图，选择正确的A向视图。

（）答案:3.选择正确的重合断面图。

（）答案:4.在下图中，选出正确的左视图（）。

答案:5.金属材料的剖面符号是与水平成45°的互相平行间隔均匀的粗实线。

答案:错6.视图是一种表达方法，包括以下哪几种？（）答案:斜视图;基本视图;向视图;局部视图7.已知主、俯视图，选择正确的作剖视的左视图。

（）答案:8.局部放大图可以应用下列哪些画法？答案:全剖视图;断面图;局部剖视图;视图9.画剖视图时，不管情况如何，一律应标出剖切位置及剖视图的名称。

答案:错10.局部剖视图的波浪线可以用轮廓线代替。

答案:错11.已知主、俯视图，选择正确的半剖左视图。

（）答案:12.只要是较长的机件，都可以断开后缩短绘制。

答案:错13.机件形状接近于对称，且不对称部分已另有图形表达清楚时，可以画成半剖视图。

答案:对14.对于零件上的肋板、轮辐、薄壁等，如果（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。

答案:纵向15.局部剖视图既能表达内部形状，又能保留机件的某些外形。

答案:对第二章1.在渐开线齿轮中，模数和压力角不相等的齿轮也能正确啮合。

答案:错2.螺旋弹簧均可画成右旋，对必须保证的旋向要求应在“技术要求”中注明。

答案:对3.B40×14（P7）-7e-L中，螺纹的公称直径是（）。

答案:404.键是标准件，销不是标准件。

答案:错5.下列属于螺纹紧固件的有。

答案:螺柱;螺母;螺栓6.规定标记：滚动轴承 6204 GB/T276-2013，其内径尺寸为（）。

四、表示机件的图样画法4.1 局部视图和斜视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～63页习题4.2 全部视图和半剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～65页习题4.3 局部剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第66～66页习题2345题号：题号：678910111213a 13b 13c 13d题号：1415162021222317181914.4 旋转剖、阶梯剖和斜剖视图（67页）4.5 徒手画轴测剖视图（68页）题号：4.6 断面图及肋的规定画法（69页）∙∙∙∙∙∙∙∙∙∙∙∙∙∙4.7 第三角画法第∙∙∙∙∙∙（69页）题号：242526272829303135323334题号：题号：1.机件的形状如下图（a）所示，为简化画图和标注尺寸，可采用图（b）的表示方法，请在图（b）中画出反映斜面实形的A向视图并作标注。

2.机件的形状如下图（a）所示，为简化画图和标注尺寸，请在图（b）中画出必要的斜视图（应标注）表示该组合体。

3.完成主视图（全剖视）和左视图（半剖视）。

4.完成主视图（半剖视）和左视图（半剖视）。

5.作左视图（全剖视）。

6.作左视图（全剖视）。

7.作主视图（全剖视）。

8.完成主视图（半剖视）并作左视图（全剖视）。

9.作主视图（全剖视）。

四、表示机件的图样画法 4.2 全剖视图和半剖视图10.作左视图（全剖视）。

*11.作主视图（半剖视）。

*12.作左视图（全剖视）。

13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。

（a）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。

（b）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。

（c）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。

剖面图和断面图的区别
区别如下：
1、剖面图中包含着断面图。

剖面图是画剖切后剩余部分“体”的投影，除画出截断面的图形外，还应画出沿投影方向所能看到的其余部分；断面图只画出物体被剖切后截断“面”的投影，断面图包含于剖面图中。

2、剖面图与断面图的表示方法不同。

剖面图的剖切符号要画出剖切位置及投影方向线；断面图的剖切符号只画剖切位置线，投影方向用编号所在的位置来表示。

3、剖面图与断面图中剖切平面数量不同。

剖面图可采用多个剖切平面；断面图一般只使用单一剖切平面。

通常，画剖面图是为了表达物体内部形状和结构；断面图则常用来表达物体中某一局部的断面形状。

附录习题册部分参考答案第一章制图基本规定三、尺寸标注2．找出图中尺寸注法的错误之处，并在另一图中正确注出。

第二章正投影作图一、三视图1．正投影与三视图。

（1）投射线图形（2）中心投影法平行投影法正投影法斜投影法（3）形状和大小度量性好作图方便、准确（4）反映实长真实性积聚为一点积聚性变短类似性（5）反映实形真实性积聚为一条直线积聚性变小、投影的形状与原来的形状类似类似性（6）正主视水平俯视侧左视（7）投影轴长度（左、右）宽度（前、后）高度（上、下）（8）基准俯视左视（9）长对正高平齐宽相等（10）左右上下左右前后前后上下2．略。

3．略。

4．用彩色笔描出线段AB、BC和平面P、Q在三视图中的投影，并填空（真实性、积聚性、类似性）。

（1）真实性积聚性积聚性；类似性类似性类似性；类似性类似性真实性；真实性积聚性真实性。

（2）类似性类似性积聚性；积聚性类似性类似性；类似性类似性类似性；类似性类似性真实性。

5．观察物体的三视图，在立体图中找出对应的物体，并填写对应的序号。

答：从左到右依次为：（2）（1）；（5）（6）；（4）（3）。

6．补图并填空。

（1）前、后（2）上、下7．根据轴测图画三视图（尺寸从轴测图中量取并取整数）。

（1）（2）8．根据两视图补画第三视图。

（1）（2）（3）（4）9．补画视图中的缺线。

（1）（2）（3）（4）二、基本体1．棱柱。

（1）（2）（3）（4）2．棱锥。

（1）（2）（3）（4）3．圆柱。

（1）（2）（3）（4）4．圆锥。

（1）（2）（3）（4）5．圆球。

（1）（2）选择正确的左视图（②）（3）（4）6.识读基本体三视图，写出基本体的名称（1）六棱柱（2）三棱柱（3）三棱柱（4）四棱台(5)圆柱(6)圆锥(7)圆台(8)圆球三、圆柱的截割与相贯1.分析两面视图，想象出截交线的形状，补画第三面视图。

（1）（2）（3）（4）2．根据两面视图，想象出相贯线的形状，补画第三面视图（1）（2）（3）（4）四、轴测图1．根据三视图，画正等轴测图（1）（2）2．根据两视图，画斜二测图。
