混凝土强度与温度和龄期的关系曲线图

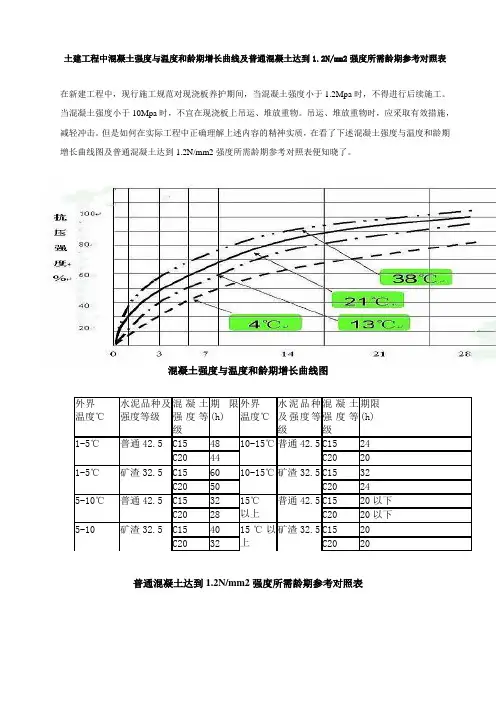

土建工程中混凝土强度与温度和龄期增长曲线及普通混凝土达到1.2N/mm2强度所需龄期参考对照表
在新建工程中，现行施工规范对现浇板养护期间，当混凝土强度小于1.2Mpa 时，不得进行后续施工。

当混凝土强度小于10Mpa 时，不宜在现浇板上吊运、堆放重物。

吊运、堆放重物时，应采取有效措施，减轻冲击。

但是如何在实际工程中正确理解上述内容的精神实质，在看了下述混凝土强度与温度和龄期增长曲线图及普通混凝土达到1.2N/mm2强度所需龄期参考对照表便知晓了。

混凝土强度与温度和龄期增长曲线图
普通混凝土达到1.2N/mm2强度所需龄期参考对照表。

整体式结构拆模时所需的混凝土强度混凝土养护温度对混凝土强度的影响0 3 7 14 21 28龄期二、自然养护条件下不同温度与龄期的混凝土强度参考百分率（％）水泥品种和强度硬化龄期/d混凝土硬化时的平均温度/℃1 5 10 15 20 25 30 3532.5级普通水泥2 －－19 25 30 35 40 453 14 20 25 32 37 43 48 52 5 24 30 36 44 50 57 63 66 7 32 40 46 54 62 68 73 76 10 42 50 58 66 74 78 82 86 15 52 63 71 80 88 －－－28 68 78 86 94 100 －－－32.5级矿渣水泥、火山灰质水泥2 －－－15 18 24 30 353 －－11 17 22 26 32 38 5 12 17 22 28 34 39 44 52 7 18 24 32 38 45 50 55 63 10 25 34 44 52 58 63 67 75 15 32 46 57 67 74 80 86 92 28 48 64 83 92 100 －－－注：本表自然养护指在露天温度（＋5℃以上）条件下，混凝土表面进行覆盖，浇水养护或在结构平面上使混凝土在潮湿条件下，强度正常发展的养护工艺。

钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。

各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。

下料长度：是按钢筋弯曲后的中心线长度来计算的，因为弯曲后该长度不会发生变化。

外包标注：简图尽寸或设计图中注明的尺寸不包括端头弯钩长度，它是根据构件尺寸、钢筋形状及保护层的厚度等按外包尺寸进行标注的，他有几种不同的标注方法，具体见下图。

混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。

本法适用于估算混凝土强度标准值60%以内的强度值。

2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。

使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。

3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D （1）式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。

2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。

t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。

3）以等效龄期t代替D带入公式（1）可算出强度。

等效系数αT温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT 50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表外界温度℃水泥品种及强度等级混凝土强度等级期限(h)外界温度℃水泥品种及强度等级混凝土强度等级期限(h)1-5℃普通42.5C15 4810-15℃普通42.5C15 24C20 44 C20 201-5℃矿渣32.5C15 6010-15℃矿渣32.5C15 32 C20 50 C20 245-10℃普通42.5 C15 3215℃以上普通42.5C15 20以下C20 28 C20 20以下5-10矿渣32.5C15 4015℃以上矿渣32.5C15 20 C20 32 C20 20注：水灰比:采用普通水泥为0.65-0.8；采用矿渣水泥为0.56-0.68。

混凝土强度与温度和龄期增长曲线图时间：2021.03.02 创作：欧阳数组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。

3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D 式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。

2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。

t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。

3）以等效龄期t代替D带入公式（1）可算出强度。

等效系数αT 温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT 503.16281.4560.43493.07271.3950.40482.97261.3340.37472.88251.2730.35462.80241.2220.32452.71231.1610.30442.62221.1100.27432.54211.051 0.25 42 2.46 20 1.00 -2 0.23 41 2.38 19 0.95 -3 0.21 40 2.30 18 0.91 -4 0.20 39 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.16 37 2.07 15 0.77 -7 0.15 36 1.99 14 0.73 -8 0.14 35 1.92 13 0.68 -9 0.13 34 1.85 12 0.64 -10 0.12 33 1.78 11 0.61 -11 0.11 32 1.71 10 0.57 -12 0.11 31 1.65 9 0.53 -13 0.10 30 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09一、普通混凝土达到 1.2N/mm2强度所需龄期参考对照表注：水灰比:采用普通水泥为0.65-0.8；采用矿渣水泥为0.56-0.68。

混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。

本法适用于估算混凝土强度标准值60%以内的强度值。

2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。

使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。

3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D （1）式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。

2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。

t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。

3）以等效龄期t代替D带入公式（1）可算出强度。

等效系数αT温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT 50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表注：水灰比:采用普通水泥为0.65-0.8；采用矿渣水泥为0.56-0.68。

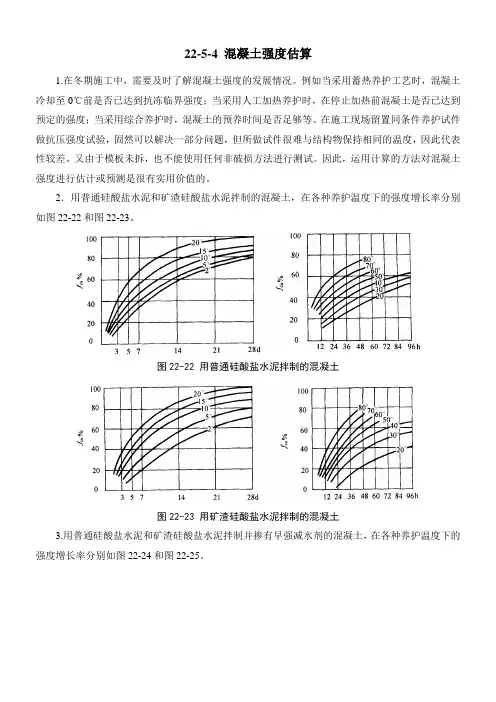

22-5-4 混凝土强度估算1.在冬期施工中，需要及时了解混凝土强度的发展情况。

例如当采用蓄热养护工艺时，混凝土冷却至0℃前是否已达到抗冻临界强度；当采用人工加热养护时，在停止加热前混凝土是否已达到预定的强度；当采用综合养护时，混凝土的预养时间是否足够等。

在施工现场留置同条件养护试件做抗压强度试验，固然可以解决一部分问题，但所做试件很难与结构物保持相同的温度，因此代表性较差。

又由于模板未拆，也不能使用任何非破损方法进行测试。

因此，运用计算的方法对混凝土强度进行估计或预测是很有实用价值的。

2．用普通硅酸盐水泥和矿渣硅酸盐水泥拌制的混凝土，在各种养护温度下的强度增长率分别如图22-22和图22-23。

图22-22 用普通硅酸盐水泥拌制的混凝土图22-23 用矿渣硅酸盐水泥拌制的混凝土3.用普通硅酸盐水泥和矿渣硅酸盐水泥拌制并掺有早强减水剂的混凝土，在各种养护温度下的强度增长率分别如图22-24和图22-25。

图22-24 用普通水泥拌制并掺有早强减水剂的混凝土图22-25 用矿渣水泥拌制并掺有早强减水剂的混凝土4.采用负温混凝土工艺，用普通硅酸盐水泥和矿渣硅酸盐水泥拌制，并掺有适量防冻剂的混凝土，在负温条件下的强度增长率分别如图22-26和图22-27。

图22-26 用普通硅酸盐水泥拌制并掺有防冻剂的混凝土图22-27 用矿渣硅酸盐水泥拌制并掺有防冻剂的混凝土5.当混凝土的养护温度为一变量时，混凝土的强度可用成熟度的方法来估算。

其原理是：相同配合比的混凝土，在不同的温度、时间下养护，只在成熟度相等，其强度大致相同。

计算方法如下：（1）适用范围本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。

本法适用于估算混凝土强度标准值60％以内的强度值。

（2）前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体标准试件，在标准条件下养护，得出1、2、3、7、28d 的强度值。

混凝土强度与温度和龄期增长关系曲线图表和普通混凝土达到施工强度所需龄期参考对照表本文主要涉及混凝土浇筑成型后能否进入下道工序所涉及的混凝土强度增长程度与所需龄期及当时温度的关系对照表，对于指导现场施工有很好的帮助。

新建项目的混凝土浇筑施工中，现行混凝土结构工程施工及验收规范对现浇板养护期间的混凝土强度小于1.2Mpa时，不得进行后续施工有明确的规定。

当混凝土强度小于10Mpa 时，不宜在现浇板上吊运、堆放重物。

吊运、堆放重物时，应采取有效措施，减轻冲击。

但是如何在实际工程中正确理解上述内容的精神实质，在看了下述混凝土强度与温度和龄期增长曲线图及普通混凝土达到1.2N/mm2强度所需龄期参考对照表，可帮你正确判断建筑施工中的混凝土强度增长及是否可进入下部施工工序了。

混凝土强度与温度和龄期增长曲线图
外界温度℃水泥品种及
强度等级
混凝土
强度等
级
期限
(h)
外界
温度℃
水泥品种
及强度等
级
混凝土
强度等
级
期限
(h)
1-5℃普通42.5 C15 48 10-15℃普通42.5 C15 24
C20 44 C20 20 1-5℃矿渣32.5 C15 60 10-15℃矿渣32.5 C15 32
C20 50 C20 24
5-10℃普通42.5 C15 32 15℃
以上普通42.5 C15 20以下
C20 28 C20 20以下
5-10 矿渣32.5 C15 40 15℃以
上矿渣32.5 C15 20
C20 32 C20 20
普通混凝土达到1.2N/mm2强度所需龄期参考对照表。

22-5-4 混凝土强度估算1.在冬期施工中，需要及时了解混凝土强度的发展情况。

例如当采用蓄热养护工艺时，混凝土冷却至0℃前是否已达到抗冻临界强度；当采用人工加热养护时，在停止加热前混凝土是否已达到预定的强度；当采用综合养护时，混凝土的预养时间是否足够等。

在施工现场留置同条件养护试件做抗压强度试验，固然可以解决一部分问题，但所做试件很难与结构物保持相同的温度，因此代表性较差。

又由于模板未拆，也不能使用任何非破损方法进行测试。

因此，运用计算的方法对混凝土强度进行估计或预测是很有实用价值的。

2．用普通硅酸盐水泥和矿渣硅酸盐水泥拌制的混凝土，在各种养护温度下的强度增长率分别如图22-22和图22-23。

图22-22 用普通硅酸盐水泥拌制的混凝土图22-23 用矿渣硅酸盐水泥拌制的混凝土3.用普通硅酸盐水泥和矿渣硅酸盐水泥拌制并掺有早强减水剂的混凝土，在各种养护温度下的强度增长率分别如图22-24和图22-25。

图22-24 用普通水泥拌制并掺有早强减水剂的混凝土图22-25 用矿渣水泥拌制并掺有早强减水剂的混凝土4.采用负温混凝土工艺，用普通硅酸盐水泥和矿渣硅酸盐水泥拌制，并掺有适量防冻剂的混凝土，在负温条件下的强度增长率分别如图22-26和图22-27。

图22-26 用普通硅酸盐水泥拌制并掺有防冻剂的混凝土图22-27 用矿渣硅酸盐水泥拌制并掺有防冻剂的混凝土5.当混凝土的养护温度为一变量时，混凝土的强度可用成熟度的方法来估算。

其原理是：相同配合比的混凝土，在不同的温度、时间下养护，只在成熟度相等，其强度大致相同。

计算方法如下：（1）适用围本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。

本法适用于估算混凝土强度标准值60％以的强度值。

（2）前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体标准试件，在标准条件下养护，得出1、2、3、7、28d 的强度值。

混凝土强度与温龄期增长曲线图————————————————————————————————作者：————————————————————————————————日期：混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。

本法适用于估算混凝土强度标准值60%以内的强度值。

2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。

使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。

一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表外界温度℃水泥品种及强度等级混凝土强度等级期限(h)外界温度℃水泥品种及强度等级混凝土强度等级期限(h)1-5℃普通42.5C15 4810-15℃普通42.5C15 24C20 44 C20 201-5℃矿渣32.5C15 6010-15℃矿渣32.5C15 32 C20 50 C20 245-10℃普通42.5 C15 3215℃以上普通42.5C15 20以下C20 28 C20 20以下5-10矿渣32.5C15 4015℃以上矿渣32.5C15 20 C20 32 C20 20注：水灰比:采用普通水泥为0.65-0.8；采用矿渣水泥为0.56-0.68。

二、自然养护条件下不同温度与龄期的混凝土强度参考百分率（％）水泥品种和强度硬化龄期/d混凝土硬化时的平均温度/℃1 5 10 15 20 25 30 3532.5级普通水泥2 －－19 25 30 35 40 453 14 20 25 32 37 43 48 52 5 24 30 36 44 50 57 63 66 7 32 40 46 54 62 68 73 76 10 42 50 58 66 74 78 82 86 15 52 63 71 80 88 －－－28 68 78 86 94 100 －－－32.5级矿渣水泥、火山灰质水泥2 －－－15 18 24 30 353 －－11 17 22 26 32 38 5 12 17 22 28 34 39 44 52 7 18 24 32 38 45 50 55 63 10 25 34 44 52 58 63 67 75 15 32 46 57 67 74 80 86 92 28 48 64 83 92 100 －－－注：本表自然养护指在露天温度（＋5℃以上）条件下，混凝土表面进行覆盖，浇水养护或在结构平面上使混凝土在潮湿条件下，强度正常发展的养护工艺。

混凝土养护温度对混凝土强度的影响曲线图混凝土作为建筑工程中广泛应用的材料，其强度的形成和发展受到多种因素的影响，其中养护温度是一个至关重要的因素。

了解混凝土养护温度与混凝土强度之间的关系对于保证工程质量、优化施工工艺以及降低成本具有重要意义。

混凝土的强度形成是一个复杂的化学和物理过程。

在混凝土浇筑后，水泥与水发生水化反应，逐渐生成水化产物，这些水化产物相互交织、填充空隙，从而使混凝土的强度不断提高。

而养护温度对水化反应的速率和程度有着显著的影响。

一般来说，养护温度较低时，水泥的水化反应速度较慢。

这是因为低温环境下，分子的运动速度减慢，化学反应所需的能量难以得到满足，导致水化反应不充分。

在这种情况下，混凝土强度的增长较为缓慢，需要较长的时间才能达到设计强度。

相反，当养护温度较高时，水泥的水化反应速度加快，混凝土强度能够在较短的时间内得到较大的提高。

然而，并非养护温度越高，混凝土强度就越高。

当养护温度过高时，可能会出现一些不利的影响。

例如，过高的温度可能导致混凝土内部水分蒸发过快，从而产生干燥收缩裂缝，这会削弱混凝土的整体性和强度。

此外，高温还可能使水化产物的微观结构发生变化，影响其长期性能。

为了更直观地展示混凝土养护温度对混凝土强度的影响，我们通常会绘制影响曲线图。

这种曲线图通常以养护温度为横坐标，以混凝土在不同龄期的强度为纵坐标。

通过对大量实验数据的整理和分析，可以得到不同养护温度下混凝土强度随时间的变化规律。

在曲线图中，我们可以看到，在一定的温度范围内，随着养护温度的升高，混凝土早期强度（如 3 天、7 天）增长迅速。

例如，在 20℃养护条件下，混凝土 3 天的强度可能只有设计强度的 30%左右；而在30℃养护条件下，3 天的强度可能达到 50%甚至更高。

但对于后期强度（如 28 天、90 天），养护温度过高并不一定总是有利的。

有时，高温养护下的混凝土后期强度增长可能会减缓，甚至低于正常温度养护下的混凝土强度。

混凝土强度与温度和龄期增长曲线图我在论坛上看到一个混凝土强度估算方法，不过好像并无具体参考的东西！1、适用范围；本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。

本法适用于估算混凝土强度标准值60%以内的强度值。

2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体试件，在标准条件下养护的1、2、3、7、28d的强度值。

使用本法同时需取的现场养护混凝土的温度实测资料（温度、时间）。

3、用估算法估算混凝土强度的步骤：1）用标准养护试件1~7d龄期强度数据，经回归分析拟合成下列形式曲线方程：f=aeb/D （1）式中f——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。

2）根据现场实测混凝土养护温度资料，用下式计算已达到的等效龄期（相当于20℃标准养护的时间）。

t=ΣαT·tT（2）式中t——等效龄期（d）；αT——温度为T℃时的等效系数，按下表使用；tT——温度为T℃的持续时间（h）。

3）以等效龄期t代替D带入公式（1）可算出强度。

等效系数αT温度等效温度系数αT温度等效温度系数αT温度等效温度系数αT 50 3.16 28 1.45 6 0.4349 3.07 27 1.39 5 0.4048 2.97 26 1.33 4 0.3747 2.88 25 1.27 3 0.3546 2.80 24 1.22 2 0.3245 2.71 23 1.16 1 0.3044 2.62 22 1.11 0 0.2743 2.54 21 1.05 1 0.2542 2.46 20 1.00 -2 0.2341 2.38 19 0.95 -3 0.2140 2.30 18 0.91 -4 0.2039 2.22 17 0.86 -5 0.1838 2.14 16 0.81 -6 0.1637 2.07 15 0.77 -7 0.1536 1.99 14 0.73 -8 0.1435 1.92 13 0.68 -9 0.1334 1.85 12 0.64 -10 0.1233 1.78 11 0.61 -11 0.1132 1.71 10 0.57 -12 0.1131 1.65 9 0.53 -13 0.1030 1.58 8 0.50 -14 0.1029 1.52 7 0.46 -15 0.09一、普通混凝土达到1.2N/mm2强度所需龄期参考对照表注：水灰比:采用普通水泥为0.65-0.8；采用矿渣水泥为0.56-0.68。

养护温度对混凝土强度的影响摘要：混凝土的强度影响因素众多，在这些影响因素中，对养护温度的探讨较少，但实际上养护温度的变化直接影响着混凝土早期和后期强度。

本文在保证其他因素不便的条件下，改变混凝土的养护温度，对混凝土的强度进行测定，最后得出在温度低于60℃时，养护温度越高，混凝土早期的强度越高；当养护温度高于60℃后，提高温度对于混凝土的早期强度影响不大；同时发现混凝土在4-23℃养护时后期强度较高。

关键词：影响因素；养护温度；早期强度；后期强度】Abstract: Its curing temperature is the most important reason that influences the strength of concrete, but no much investigation has to be carried out. Actually curing temperature influences early strength of concrete. This research measured the strength of concrete under different curing temperature. The results show that, curing temperature is higher, early strength is higher below 60℃, and enhancement of curing temperature has no influence on early strength above 60℃. Otherwise, post strength of concrete is higher when the curing temperature is between 4 and 23℃.Keywords: influence factors; curing temperature; early age strength; post strength.前言混凝土材料的应用技术在1824年的波特兰水泥发明后得到了迅速发展，在短短的不到200年间，混凝土已经发展成为当今建筑领域的最主要原材料。

22—5—4 混凝土强度估算1。

在冬期施工中，需要及时了解混凝土强度的发展情况.例如当采用蓄热养护工艺时，混凝土冷却至0℃前是否已达到抗冻临界强度;当采用人工加热养护时，在停止加热前混凝土是否已达到预定的强度；当采用综合养护时,混凝土的预养时间是否足够等。

在施工现场留置同条件养护试件做抗压强度试验，固然可以解决一部分问题，但所做试件很难与结构物保持相同的温度，因此代表性较差。

又由于模板未拆，也不能使用任何非破损方法进行测试。

因此,运用计算的方法对混凝土强度进行估计或预测是很有实用价值的。

2．用普通硅酸盐水泥和矿渣硅酸盐水泥拌制的混凝土，在各种养护温度下的强度增长率分别如图22—22和图22—23。

图22—22 用普通硅酸盐水泥拌制的混凝土图22—23 用矿渣硅酸盐水泥拌制的混凝土3.用普通硅酸盐水泥和矿渣硅酸盐水泥拌制并掺有早强减水剂的混凝土，在各种养护温度下的强度增长率分别如图22—24和图22-25。

图22—24 用普通水泥拌制并掺有早强减水剂的混凝土图22-25 用矿渣水泥拌制并掺有早强减水剂的混凝土4。

采用负温混凝土工艺，用普通硅酸盐水泥和矿渣硅酸盐水泥拌制，并掺有适量防冻剂的混凝土，在负温条件下的强度增长率分别如图22—26和图22-27.图22-26 用普通硅酸盐水泥拌制并掺有防冻剂的混凝土图22-27 用矿渣硅酸盐水泥拌制并掺有防冻剂的混凝土5。

当混凝土的养护温度为一变量时，混凝土的强度可用成熟度的方法来估算。

其原理是：相同配合比的混凝土，在不同的温度、时间下养护，只在成熟度相等，其强度大致相同。

计算方法如下：（1）适用范围本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土,亦可用于掺防冻剂的负温混凝土。

本法适用于估算混凝土强度标准值60％以内的强度值。

(2）前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体标准试件,在标准条件下养护，得出1、2、3、7、28d 的强度值。
