圆管涵结构计算

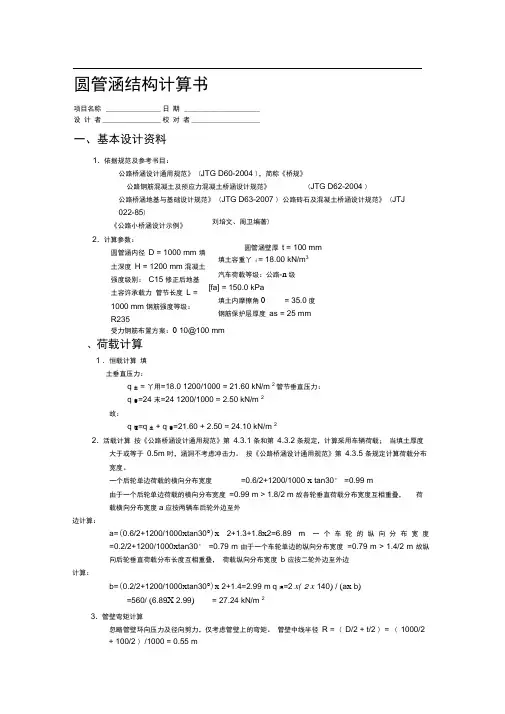

圆管涵结构计算书项目名称________________ 日期______________________设计者_________________ 校对者____________________一、基本设计资料1．依据规范及参考书目：公路桥涵设计通用规范》 (JTG D60-2004 )，简称《桥规》公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004 ) 公路桥涵地基与基础设计规范》 (JTG D63-2007 ) 公路砖石及混凝土桥涵设计规范》 (JTJ022-85)《公路小桥涵设计示例》2．计算参数：圆管涵内径D = 1000 mm 填土深度H = 1200 mm 混凝土强度级别：C15 修正后地基土容许承载力管节长度L =1000 mm 钢筋强度等级：R235刘培文、周卫编著)圆管涵壁厚t = 100 mm 填土容重丫i = 18.00 kN/m3汽车荷载等级：公路-n级[fa] = 150.0 kPa填土内摩擦角0 = 35.0度钢筋保护层厚度as = 25 mm受力钢筋布置方案：0 10@100 mm1 ．恒载计算填土垂直压力：q 土= 丫用=18.0 1200/1000 = 21.60 kN/m 2 管节垂直压力：q 自=24 末=24 1200/1000 = 2.50 kN/m 2故：q 恒=q 土+ q 自=21.60 + 2.50 = 24.10 kN/m 22．活载计算按《公路桥涵设计通用规范》第4.3.1 条和第4.3.2条规定，计算采用车辆荷载；当填土厚度大于或等于0.5m 时，涵洞不考虑冲击力。

按《公路桥涵设计通用规范》第4.3.5 条规定计算荷载分布宽度。

一个后轮单边荷载的横向分布宽度=0.6/2+1200/1000 x tan30° =0.99 m由于一个后轮单边荷载的横向分布宽度=0.99 m > 1.8/2 m 故各轮垂直荷载分布宽度互相重叠，荷载横向分布宽度a应按两辆车后轮外边至外边计算：a=(0.6/2+1200/1000x tan30°)x 2+1.3+1.8x2=6.89 m 一个车轮的纵向分布宽度=0.2/2+1200/1000x tan30° =0.79 m 由于一个车轮单边的纵向分布宽度=0.79 m > 1.4/2 m 故纵向后轮垂直荷载分布长度互相重叠，荷载纵向分布宽度b 应按二轮外边至外边计算：b=(0.2/2+1200/1000x tan30°)x 2+1.4=2.99 m q 汽=2 x( 2 x 140) / (a x b)=560/ (6.89X 2.99) = 27.24 kN/m 23．管壁弯矩计算忽略管壁环向压力及径向剪力，仅考虑管壁上的弯矩。

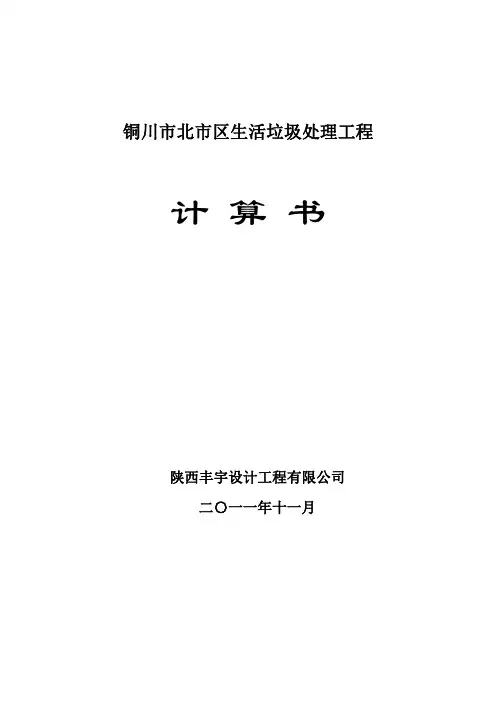

铜川市北市区生活垃圾处理工程计算书陕西丰宇设计工程有限公司二〇一一年十一月1 道路圆管涵结构计算1.1基本设计资料1.1.1依据规范及参考书目：《公路桥涵设计通用规范》（JTG D60-2004），简称《桥规》《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）《公路桥涵地基与基础设计规范》（JTG D63-2007）《公路砖石及混凝土桥涵设计规范》（JTJ 022-85）《公路小桥涵设计示例》（刘培文、周卫编著）1.1.2 计算参数：圆管涵内径D = 1500 mm 圆管涵壁厚t = 150 mm填土深度H = 4000 mm 填土容重γ1 = 18.00 kN/m3混凝土强度级别：C20 汽车荷载等级：公路-Ⅱ级修正后地基土容许承载力[fa] = 150.0 kPa管节长度L = 2000 mm 填土内摩擦角φ = 17.0 度钢筋强度等级：R235 钢筋保护层厚度as = 25 mm受力钢筋布置方案：φ10@100 mm1.2 荷载计算1.2.1恒载计算填土垂直压力：q土= γ1×H = 18.0×4000/1000 = 72.00kN/m2管节垂直压力：q自= 24×t = 24×150/1000 =3.60 kN/m2故：q恒= q土+ q自= 72.00 +3.60 = 75.60 kN/m21.2.2 活载计算按《公路桥涵设计通用规范》第4.3.1条和第4.3.2条规定，计算采用车辆荷载；当填土厚度大于或等于0.5m时，涵洞不考虑冲击力。

按《公路桥涵设计通用规范》第4.3.5条规定计算荷载分布宽度。

一个后轮单边荷载的横向分布宽度=0.6/2+1200/1000×tan30°=0.99 m由于一个后轮单边荷载的横向分布宽度=0.99 m > 1.8/2 m故各轮垂直荷载分布宽度互相重叠，荷载横向分布宽度a应按两辆车后轮外边至外边计算：a=（0.6/2+1200/1000×tan30°）×2+1.3+1.8×2=6.89 m一个车轮的纵向分布宽度=0.2/2+1200/1000×tan30°=0.79 m由于一个车轮单边的纵向分布宽度=0.79 m > 1.4/2 m故纵向后轮垂直荷载分布长度互相重叠，荷载纵向分布宽度b应按二轮外边至外边计算：b=（0.2/2+1200/1000×tan30°）×2+1.4=2.99 mq汽= 2×（2×140）/（a×b）= 560/（6.89×2.99）= 27.24 kN/m21.2.3管壁弯矩计算忽略管壁环向压力及径向剪力，仅考虑管壁上的弯矩。

圆管涵结构计算表格 20201. 概述圆管涵作为一种常见的桥梁结构，在水利、交通、土木工程中得到广泛应用。

在设计和施工过程中，对圆管涵的结构计算是十分重要的，可以确保圆管涵的安全性和稳定性。

本文将介绍圆管涵结构计算表格的相关内容，以便工程师和设计师们在实际工作中能够更加方便地进行计算和分析。

2. 圆管涵结构计算表格的内容圆管涵结构计算表格主要涵盖以下内容：(1) 圆管涵的几何参数：包括圆管涵的内径、壁厚、长度等参数。

(2) 材料力学特性：包括圆管涵所采用的材料的抗拉强度、抗压强度、弹性模量等力学特性。

(3) 外载荷：包括水压力、土压力、车辆荷载等外部载荷的大小和作用方向。

(4) 圆管涵的内部受力：包括圆管涵在外部载荷作用下内部的受力情况，如受拉应力、受压应力等。

3. 圆管涵结构计算表格的编制编制圆管涵结构计算表格需要进行如下步骤：(1) 收集基础数据：包括圆管涵的几何参数、材料力学特性、外部载荷情况等基础数据。

(2) 进行结构计算：根据圆管涵的几何参数、外部载荷情况和材料力学特性，进行结构计算，得到圆管涵的内部受力情况。

(3) 编制表格：根据结构计算结果，编制圆管涵结构计算表格，清晰地展示圆管涵的几何参数、材料力学特性、外部载荷情况和内部受力情况。

4. 圆管涵结构计算表格的应用圆管涵结构计算表格在工程实际中具有重要的应用价值：(1) 设计依据：工程师可以根据圆管涵结构计算表格中的数据，制定具体的设计方案和施工计划。

(2) 安全评估：工程师可以利用圆管涵结构计算表格中的数据，对圆管涵的安全性和稳定性进行评估和分析。

(3) 优化设计：工程师可以根据圆管涵结构计算表格中的数据，对圆管涵的结构和材料进行优化设计，以提高其承载能力和使用寿命。

5. 结论圆管涵结构计算表格是圆管涵设计和施工过程中必不可少的工具，具有重要的应用价值和实用意义。

通过合理编制圆管涵结构计算表格，可以为工程师和设计师们提供必要的数据支持和技术参考，促进圆管涵工程的安全、高效和可持续发展。

钢筋混凝土圆管涵排水管径计算过程
钢筋混凝土圆管涵是常用的排水结构，其管径计算过程如下：
1. 确定设计流量：首先需要确定涵管所需承载的流量。

这可以通过降雨强度、流域面积和设计标准来确定。

例如，可以使用降雨公式来计算设计流量。

2. 选择管道材料和强度等级：根据涵管所需的承载能力和使用环境，选择合适的钢筋混凝土管道材料和强度等级。

3. 计算水力半径：根据涵管的几何形状和尺寸（直径或高度和宽度），计算涵管的水力半径。

对于圆管涵，水力半径等于涵管内径的一半。

4. 根据设计流量和水力半径，使用曼宁公式计算涵管的水流速度。

曼宁公式如下：
V = (1/n) * R^(2/3) * S^(1/2)
其中，V为水流速度，n为曼宁粗糙系数，R为水力半径，S 为涵管的水流坡度。

5. 根据计算得到的水流速度，使用涵管的水流容积公式计算涵管的流量。

对于圆管涵，水流容积公式如下：
Q = A * V
其中，Q为涵管的流量，A为涵管的横截面积，V为水流速度。

6. 根据设计流量和计算得到的涵管流量，选择合适的涵管直径。

可以通过试算法或查表法来确定最合适的涵管直径。

需要注意的是，以上计算过程仅为一般性的步骤，实际设计还需
考虑其他因素，如涵管的安全系数、土壤条件等。

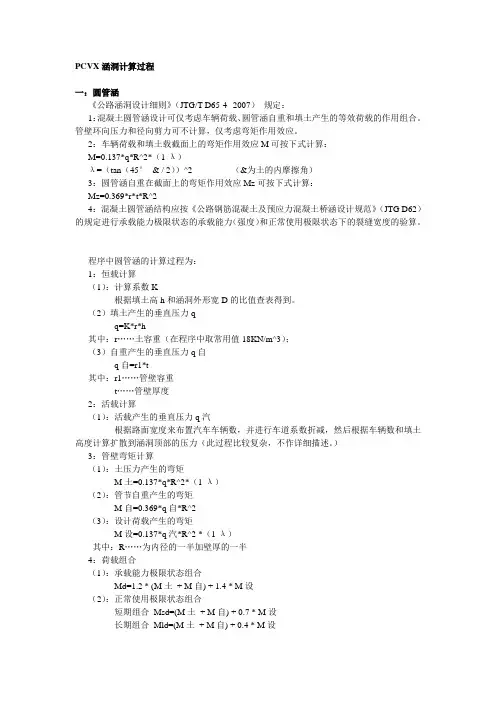

PCVX涵洞计算过程一：圆管涵《公路涵洞设计细则》（JTG/T D65-4--2007）规定：1：混凝土圆管涵设计可仅考虑车辆荷载、圆管涵自重和填土产生的等效荷载的作用组合。

管壁环向压力和径向剪力可不计算，仅考虑弯矩作用效应。

2：车辆荷载和填土载截面上的弯矩作用效应M可按下式计算：M=0.137*q*R^2*（1-λ）λ=（tan（45°- & / 2））^2 （&为土的内摩擦角）3：圆管涵自重在截面上的弯矩作用效应Mz可按下式计算：Mz=0.369*r*t*R^24：混凝土圆管涵结构应按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62）的规定进行承载能力极限状态的承载能力（强度）和正常使用极限状态下的裂缝宽度的验算。

程序中圆管涵的计算过程为：1：恒载计算（1）：计算系数K根据填土高h和涵洞外形宽D的比值查表得到。

（2）填土产生的垂直压力qq=K*r*h其中：r……土容重（在程序中取常用值18KN/m^3）；（3）自重产生的垂直压力q自q自=r1*t其中：r1……管壁容重t……管壁厚度2：活载计算（1）：活载产生的垂直压力q汽根据路面宽度来布置汽车车辆数，并进行车道系数折减，然后根据车辆数和填土高度计算扩散到涵洞顶部的压力（此过程比较复杂，不作详细描述。

）3：管壁弯矩计算（1）：土压力产生的弯矩M土=0.137*q*R^2*（1-λ）（2）：管节自重产生的弯矩M自=0.369*q自*R^2（3）：设计荷载产生的弯矩M设=0.137*q汽*R^2 *（1-λ）其中：R……为内径的一半加壁厚的一半4：荷载组合（1）：承载能力极限状态组合Md=1.2 * (M土+ M自) + 1.4 * M设（2）：正常使用极限状态组合短期组合Msd=(M土+ M自) + 0.7 * M设长期组合Mld=(M土+ M自) + 0.4 * M设5：截面强度计算（1）：计算临界受压高度x=（内层箍筋抗拉强度*内层箍筋面积）/（管壁抗压强度*管节长度）（2）：计算截面有效高度h0=管壁厚度–混凝土保护层厚度–内层箍筋半径（3）：判断x的有效性如果x < h0*ξ b ，则受压高度满足要求其中ξb……相对界限受压区高度（4）：强度验算设计强度为fcd*b*x*（h0 – x/2）如果设计强度> r0 * Md ，则截面强度满足要求。

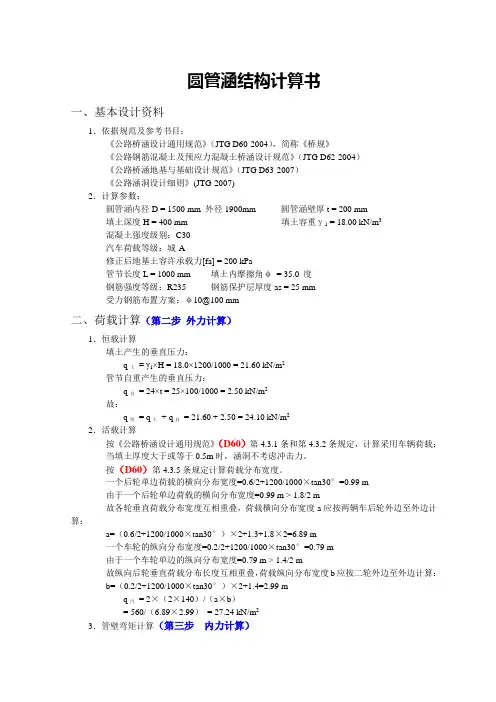

圆管涵结构计算书一、基本设计资料1．依据规范及参考书目：《公路桥涵设计通用规范》（JTG D60-2004），简称《桥规》《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）《公路桥涵地基与基础设计规范》（JTG D63-2007）《公路涵洞设计细则》(JTG-2007)2．计算参数：圆管涵内径D = 1500 mm 外径1900mm 圆管涵壁厚t = 200 mm填土深度H = 400 mm 填土容重γ1 = 18.00 kN/m3混凝土强度级别：C30汽车荷载等级：城-A修正后地基土容许承载力[fa] = 200 kPa管节长度L = 1000 mm 填土内摩擦角φ= 35.0 度钢筋强度等级：R235 钢筋保护层厚度as = 25 mm受力钢筋布置方案：φ10@100 mm二、荷载计算（第二步外力计算）1．恒载计算填土产生的垂直压力：q土= γ1×H = 18.0×1200/1000 = 21.60 kN/m2管节自重产生的垂直压力：q自= 24×t = 25×100/1000 = 2.50 kN/m2故：q恒= q土+ q自= 21.60 + 2.50 = 24.10 kN/m22．活载计算按《公路桥涵设计通用规范》（D60）第4.3.1条和第4.3.2条规定，计算采用车辆荷载；当填土厚度大于或等于0.5m时，涵洞不考虑冲击力。

按（D60）第4.3.5条规定计算荷载分布宽度。

一个后轮单边荷载的横向分布宽度=0.6/2+1200/1000×tan30°=0.99 m由于一个后轮单边荷载的横向分布宽度=0.99 m > 1.8/2 m故各轮垂直荷载分布宽度互相重叠，荷载横向分布宽度a应按两辆车后轮外边至外边计算：a=（0.6/2+1200/1000×tan30°）×2+1.3+1.8×2=6.89 m一个车轮的纵向分布宽度=0.2/2+1200/1000×tan30°=0.79 m由于一个车轮单边的纵向分布宽度=0.79 m > 1.4/2 m故纵向后轮垂直荷载分布长度互相重叠，荷载纵向分布宽度b应按二轮外边至外边计算：b=（0.2/2+1200/1000×tan30°）×2+1.4=2.99 mq汽= 2×（2×140）/（a×b）= 560/（6.89×2.99）= 27.24 kN/m23．管壁弯矩计算（第三步内力计算）忽略管壁环向压力及径向剪力，仅考虑管壁上的弯矩。

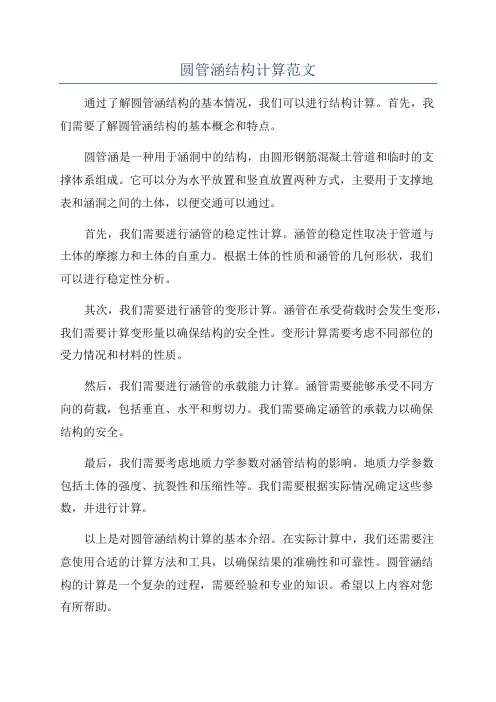

圆管涵结构计算范文
通过了解圆管涵结构的基本情况，我们可以进行结构计算。

首先，我
们需要了解圆管涵结构的基本概念和特点。

圆管涵是一种用于涵洞中的结构，由圆形钢筋混凝土管道和临时的支
撑体系组成。

它可以分为水平放置和竖直放置两种方式，主要用于支撑地
表和涵洞之间的土体，以便交通可以通过。

首先，我们需要进行涵管的稳定性计算。

涵管的稳定性取决于管道与
土体的摩擦力和土体的自重力。

根据土体的性质和涵管的几何形状，我们
可以进行稳定性分析。

其次，我们需要进行涵管的变形计算。

涵管在承受荷载时会发生变形，我们需要计算变形量以确保结构的安全性。

变形计算需要考虑不同部位的
受力情况和材料的性质。

然后，我们需要进行涵管的承载能力计算。

涵管需要能够承受不同方
向的荷载，包括垂直、水平和剪切力。

我们需要确定涵管的承载力以确保
结构的安全。

最后，我们需要考虑地质力学参数对涵管结构的影响。

地质力学参数
包括土体的强度、抗裂性和压缩性等。

我们需要根据实际情况确定这些参数，并进行计算。

以上是对圆管涵结构计算的基本介绍。

在实际计算中，我们还需要注
意使用合适的计算方法和工具，以确保结果的准确性和可靠性。

圆管涵结
构的计算是一个复杂的过程，需要经验和专业的知识。

希望以上内容对您
有所帮助。

混凝土圆管涵计算书混凝土圆管涵计算书是一种方便、快捷的设计、施工工具，主要用于工程中的涵洞设计。

混凝土圆管涵常用于路桥、轨道、隧道等建筑物的建设以及城市排水、农田渠道等水利工程。

为了确保涵洞质量和安全性，设计涵洞时需要计算和分析各种力学参数，这就需要用到混凝土圆管涵计算书。

混凝土圆管涵是一种圆形截面的涵洞，它通常由一系列相邻的管节组成，每个管节的长度相等，这样便于加工、施工和组装。

施工时，先将涵洞的基础打好，然后将管节一节一节地组装在基础上，最后封顶，并在侧面加固。

混凝土圆管涵计算书的编制涉及到各种力学和结构性参数的测算，具体包括以下内容：1.涵洞的内径、外径和长度等基本参数，这些参数直接决定了涵洞的大小、长度和形状；2.涵洞的承载能力，即可以承受多大的荷载，这是保证涵洞安全性的重要因素；3.涵洞的侧压力分析，这是涵洞设计中非常关键的一个环节，涵洞侧壁的承载能力和支撑方式直接影响涵洞的安全性；4.涵洞的抗震能力和抗地震裂缝能力，这是考虑到地震等自然灾害因素对涵洞造成的影响；5.涵洞的排水设计，这是为了保证涵洞正常运行和使用，需要考虑涵洞内部的水流、水压等因素，设计有效的排水系统，避免涵洞水浸或漏水的情况发生；6.涵洞的固结、加固和防止沉降等设计，保障涵洞的持久稳定和正常运行。

混凝土圆管涵计算书的编写需要结合实际工程的条件和要求来进行。

在编写的过程中，需要充分考虑到各种因素的相互影响和作用，包括涵洞的材料、施工质量、周围环境条件、荷载情况等因素。

同时还需要考虑到经济性和可行性等因素，使涵洞的设计和建设达到最优化，满足实际需要。

在涵洞的设计过程中，需要充分的利用计算机技术和相关软件，提高计算效率和精度，同时还可以对设计方案进行各种分析和模拟，辅助涵洞设计和施工。

涵洞设计的精度和安全性是涵洞能否正常运行的关键所在，因此混凝土圆管涵计算书对于涵洞工程的成功贡献了巨大的价值。

总的来说，混凝土圆管涵计算书是现代涵洞设计和施工的重要工具之一，它可以有效地提高涵洞的安全性和可靠性，提高工程的质量和效率，给我们带来更美好的城市生活和更便利的交通运输。

钢筋混凝土圆管涵结

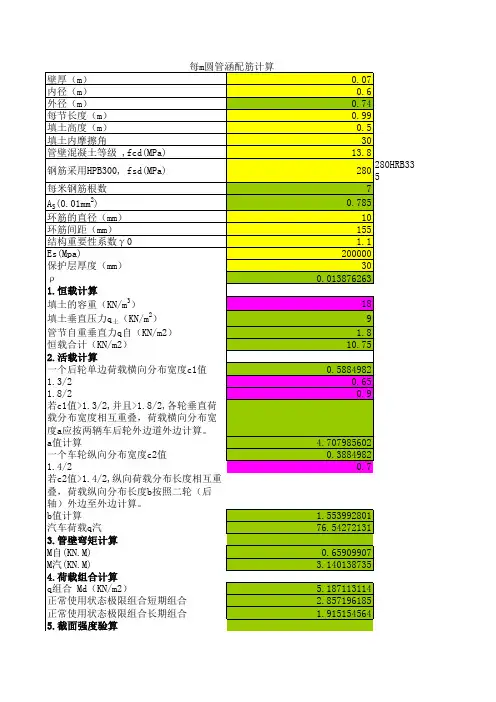

短期组合M sd =M 恒+0.7M 汽= 2.135（kN.m)长期组合M ld =M 恒+0.4M 汽= 2.019
（kN.m)
5、截面强度计算按单筋截面计算
截面受压区高度x=f sd *A s /f cd *b= 5.4(mm)h 0=35(mm）
h 0*ξb =
21.7符合规定截面抗力f cd bx（h 0-x/2)= 4.75（kN.m)需要承载γ0*M d 2.50
（kN.m)
6、裂缝宽度验算
受弯构件σss
92.94(Mpa)纵向受拉钢筋配筋率ρ0.0109钢筋表面形状系数C1 1.4作用长期效应影响系数 1.47与构件受力性质有关的系数 1.15最大裂缝宽度W tk （mm）0.10
（小于0.2才满足要求）
7、基底应力验算基础按承受中心荷载计算恒载垂直压应力q 恒=69.09(kN/m 2)
基底压应力σmax =
81.42
(kN/m 2
)（小于地基容许承载力才满足）
截面强度满足要求
短期效应组合引起的开裂截面纵向受拉钢筋的应力σss 裂缝宽度满足要求
基底应力满足
管涵结构强度及地基承载力验算表
（本表Ⅰ、Ⅱ级荷载采用
相同车辆荷载标准值）
18（kN/m3)土的内摩擦角
注：
1、黄色为需要填入数据，青色为自动计算数据，红色为计算结果。

中间数据：
钢筋抗拉强度f sd=195受拉区钢筋面积A s=砼抗压强度f cd=13.8管节长度b（mm）=相对界限受压区高度ξb=0.62结构重要性系数γ0
主筋根数15钢筋弹性模量Es(Mpa)
754.5 1980 0.9 210000。

圆管涵结构计算书项目名称_____________日期_____________设计者_____________校对者_____________一、基本设计资料1．依据规范及参考书目：《公路桥涵设计通用规范》（JTG D60-2004），简称《桥规》《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）《公路桥涵地基与基础设计规范》（JTG D63-2007）《公路砖石及混凝土桥涵设计规范》（JTJ 022-85）《公路小桥涵设计示例》（刘培文、周卫编著）2．计算参数：圆管涵内径D = 800 mm 圆管涵壁厚t = 100 mm填土深度H = 800 mm 填土容重γ1 = 18.00 kN/m3混凝土强度级别：C20 汽车荷载等级：公路-Ⅱ级修正后地基土容许承载力[fa] = 150.0 kPa二、荷载计算1．恒载计算填土垂直压力：q土= γ1×H = 18.0×800/1000 = 14.40 kN/m2管节垂直压力：q自= 24×t = 24×800/1000 = 2.40 kN/m2故：q恒= q土+ q自= 14.40 + 2.40 = 16.80 kN/m22．活载计算按《公路桥涵设计通用规范》第4.3.1条和第4.3.2条规定，计算采用车辆荷载；当填土厚度大于或等于0.5m时，涵洞不考虑冲击力。

按《公路桥涵设计通用规范》第4.3.5条规定计算荷载分布宽度。

一个后轮单边荷载的横向分布宽度=0.6/2+800/1000×tan30°=0.76 m由于一个后轮单边荷载的横向分布宽度=0.76 m > 1.3/2 m故各轮垂直荷载分布宽度部分重叠，荷载横向分布宽度a应按下列公式计算：a=（0.6/2+800/1000×tan30°）×2+1.3=2.82 m一个车轮的纵向分布宽度=0.2/2+800/1000×tan30°=0.56 m由于一个车轮单边的纵向分布宽度=0.56 m < 1.4/2 m故纵向后轮垂直荷载分布长度不重叠，荷载纵向分布宽度b按如下公式计算：b = （0.2/2+800/1000×tan30°）×2 = 1.12 mq汽= 140/（a×b）= 140/（2.82×1.12）= 44.12 kN/m23．荷载组合按《公路桥涵设计通用规范》第4.1.6条进行作用效应组合q d= 1.2×q恒+ 1.4×q汽= 1.2×16.80 + 1.4×44.12 = 81.93 kN/m2三、强度验算荷载在圆管涵上产生的效应（环向压应力）用厚壁圆筒公式计算：Q = 2R2/（R2-r2）×q d= 2×500.002/（500.002-400.002）×81.93 = 455.15 kPa按《公路砖石及混凝土桥涵设计规范》第3.0.1条，截面强度应满足：γm Q ≤ Ra由《公路砖石及混凝土桥涵设计规范》表3.0.1-2查得γm = 1.54由《公路砖石及混凝土桥涵设计规范》表2.0.5-2查得Ra = 14.0 MPaγm Q = 1.54×455.15/1000 = 0.70 MPa ≤ Ra=14.00MPa故截面强度验算满足要求！四、地基应力验算当基底只承受轴心荷载时，按《公路桥涵地基与基础设计规范》式4.2.2-1，基底岩土承载力应满足：p = N/A ≤ [fa]q恒' = （800+800+100×2）/1000×18.0+24×100/1000×π = 39.94 kN/m2N = （q恒' + q汽）×A = （39.94 + 44.12）×1 = 84.06 kN/m2σmax = N/A = 84.06kPa ≤ [fa]=150.00kPa故地基应力验算满足要求！。
