日立压缩机技术参数优选稿

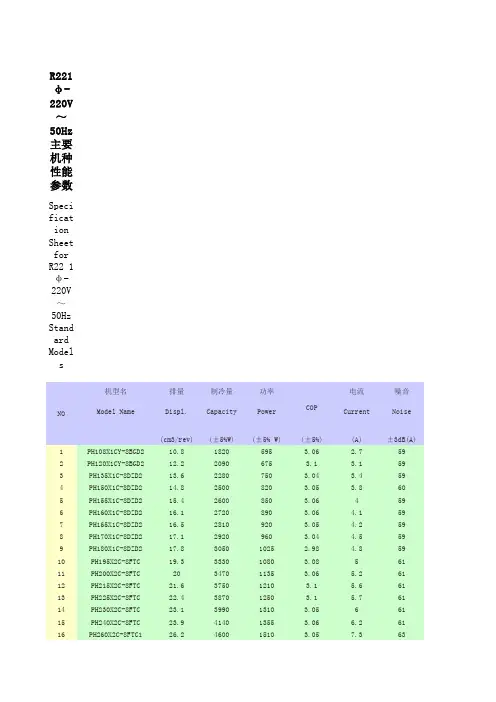

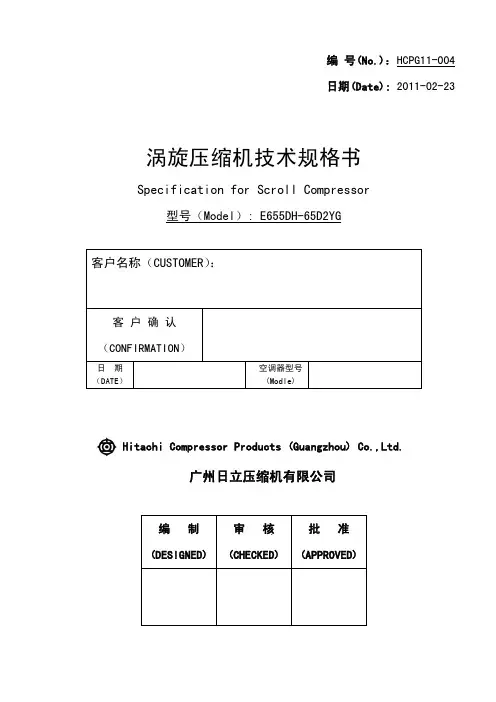

Hitachi Compressor Products (Guangzhou) Co.,Ltd.编 号(No.)：HCPG11-004 日期(Date): 2011-02-23涡旋压缩机技术规格书Specification for Scroll Compressor型号（Model）: E655DH-65D2YG广州日立压缩机有限公司编 制(DESIGNED)审 核 (CHECKED)批 准 (APPROVED)客户名称（CUSTOMER）：客 户 确 认（CONFIRMATION）日 期 （DATE）空调器型号(Modle)1．规格 Specification1.1 压缩机 Compressor压缩机型号 Compressor Model E655DH-65D2YG压缩机型式 Compressor Type 全封闭型电动压缩机 Hermetic Motor Compressor 压缩机方式 Compression Type 涡旋式 Scroll Type使用冷媒 Refrigerant R410A排气容积 Displacement 65cm3/rev润滑油 / 油量 Oil / Oil Charge FVC68D / 500ml涂装 Painting 黑色 Black Color Paint总质量(含油) Net Mass(Including Oil) 43kg吸气管接口内径 Suction Accept I.D Ф19.3mm排气管接口内径 Discharge Accept I.D Ф12.9mm※备注：由于压缩机出厂油量只有500ml，在并联使用时要追加牌号为FVC68D的冷冻机油。

参考追加值为10HP～12HP系统追加3.0L，16HP系统追加4.0L。

1.2 电机 Motor电动机型式 / 起动方式 Motor Type / Start Mode三相感应电机 / 直接3 Phase Induction Motor / Direct Start极数 Pole 2极 2 Poles额定电压 / 频率Rated Voltage / Frequency 3Ph–380～415V-50Hz / 3Ph–440V-60Hz运行电压范围 Voltage Range ±10%额定转数 Rated Revolution 2880rpm [50Hz] / 3470rpm [60Hz]绝缘等级 Insulation Class E级 E Class绕组阻抗 Winding Resistance (at 20℃) 2.68±7%Ω1.3 性能 Performance冷凝温度 Condensing temp.：54.4 ℃ 蒸发温度 Evaporating temp.：7.2 ℃回气温度 Return gas temp.：18.3 ℃ 周围温度 Ambient temp.：35.0 ℃膨胀阀前液体温度 Liquid temp.：46.0℃1.4 一般特性 Characteristics气密试验压力 Leak Tight Pressure 4.2MPa[高压侧H.P. Side] / 2.2MPa[低压侧L.P. Side]耐压试验压力Hydrostatic Strength Pressure 6.3MPa[高压侧H.P. Side] / 3.3MPa[低压侧L.P. Side]绝缘阻抗 Insulation Resistance 10MΩ Min.绝缘耐压 Withstand Voltage 1,880V-1min.残余水分量 Residual Moisture 350mg Max.1.5 内置保护元件 Internal Protect Units备注：表中所列参数仅为保护器特性参数。

目录一、WHP04200AEKQA7JT6B规格书 —————1～41.应用范围2.压缩机规格3.电机参数4.零件及图纸清单5.一般特性二、热泵热水器专用压缩机使用基准 ———5～15三、验收 ———————161.验收依据2.验收规则四、图纸 ———————17～28五、规格书修改经历 —————30SUBJECTModel WHP04200AEKQA7JT6B SPECIFICATIONWHP04200AEKQA7JT6B规格书PAGE:1/301. SCOPE 应用范围This specification is applied to SHANGHAI HITACHI Heat pump water heater compressor.此规格适用于上海日立电器有限公司生产的热泵热水器专用压缩机。

2. SPECIFICATION OF COMPRESSOR 压缩机规格2.1 Model型号 WHP04200AEKQA7JT6B2.2 Power source input to HITACHI inverter变频器外加电源（SHEC试验专用控制器）Rated Voltage/Frequency/Phase 220V/50Hz/single额定电压/频率/相数 220V/50Hz/单相2.3Application Heatpumpwaterheater应用热泵热水器2.4 Refrigerant制冷剂R410A2.5 Compressor Cooling Forced air压缩机冷却强制空冷2.6 Displacement排气量11.0ml/rev2.7 Performance性能参数Performance性能参数Item 项目 Standard Condition标准工况Summer Condition夏季工况Winter Condition冬季工况Rated Condition额定工况Rotational speed转速3400 min-12900 min-14700 min-13600 min-1 Nominal Heating Capacity名义制热量4340 4165 4715 4318 Motor input电机输入功率1020 850 1405 1058 Current电流3.65 3.604.25 3.70 COP(see*)能效比(见*)4.25 4.90 3.36 4.08Test Conditions测试条件Evaporating temp.蒸发温度10℃ 15℃ 0℃ 7.2℃ Condensing temp.冷凝温度55℃ 55℃ 55℃ 54.4℃ Liquid temp. enteringexpansion valve.膨胀阀前液体温度46.7℃ 46.7℃ 46.7℃ 46.1℃Return gas temp.回气温度20℃ 25℃ 10℃ 35℃Ambient temp.周围温度35℃ 35℃ 15℃ 35℃ Wind speed风速2m/s 2m/s 2m/s 2m/sSUBJECTModel WHP04200AEKQA7JT6B SPECIFICATIONPAGE:2/30WHP04200AEKQA7JT6B规格书Heating capacity 名义制热量 (W)* COP=Motor input 电机输入功率 (W)2.8 Allowable frequency range转速范围 1000~7200rpm2.9 Allowable amount ofrefrigerant charge制冷剂充注允许量 1250g2.10 Amount of oil charge 480±20 ml(Initial)油充注允许量 480±20ml(最初)orequivalent Oil HAF68D1/HAF68D1U/ALPHA68HES2.11油 HAF68D1/HAF68D1U/ALPHA68HES或者SHEC指定同类冷冻机油2.12 Space volume of inner case壳体内容积 1200ml8.9incl.oilkgweight2.13Net净重8.9kg 包括油2.14 Hermetic Terminal 1/4”quick connect type密封接线柱1/4” 快速连接型2.15 MotormotorbrushlesscurrentTypeDirectEClassInsulationclass℃Winding resistance 1.867Ω(at 20)电机形式直流无刷电机绝缘等级E级℃线电阻 1.867Ω(at 20)* Nominal heating capacity equals refrigerant capacity adding motor input. Refrigerant capacity and motor input are measuredby secondary Refrigerant calorimeter Methods of GB5773by Shanghai Hitachi Electrical Appliances Co.,Ltd. Allowable heating capacity should be more than 95% of the nominal heating capacity and allowable motor input should be less than107% of nominal motor input.名义制热量等于制冷量和电机输入功率之和。

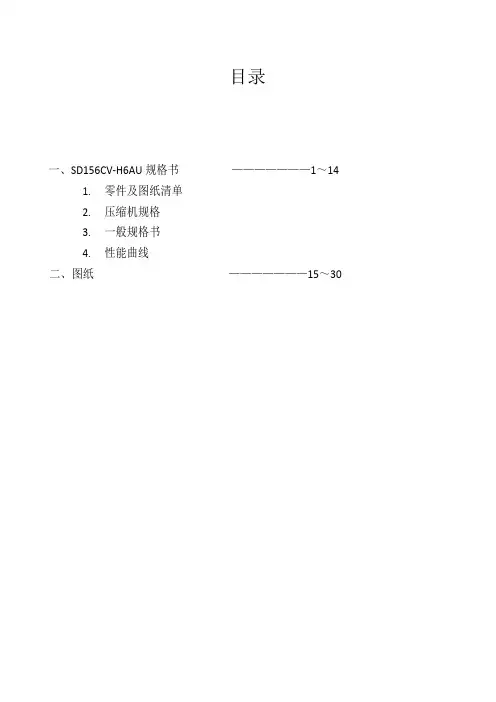

目录一、SD156CV-H6AU规格书———————1～141.零件及图纸清单2.压缩机规格3.一般规格书4.性能曲线二、图纸———————15～30◎零件及图纸清单PARTS AND DRAWING LIST*.不提供，仅供参考。

Out of supply，for reference.SD156CV-****型压缩机规格书SD型压缩机一般规格书1.使用条件及使用限制请在额定电压±10的范围内使用。

但是，如果额定电压为208 ～230V，限制值必须在208V减去5%到230V加上10%的范围之间。

运转电压必须为运转时供给压缩机端子的电压。

YG105 (1/5)2.系统设计的注意点2-1.旋转式压缩机的基本结构2-2.压缩机设计压力（内部高压）压缩机内部压力设计值为(28kg/cm2G)，所以设备高压侧压力一定不能大于(28kg/cm2G)。

2-3.热交换器能力(1)热交换器的能力和空气流量一定要符合运行标准的高低侧压力要求。

(2)与往复式相比，旋转式压缩机具有输入电流对蒸发温度影响不大的特点，因此最好在设计时把蒸发温度定在高的一面。

(3)由于在低的冷凝温度下使用压缩机能有效地减小输入电流，从而减小了击穿电压，增大了冷量。

所以在设计系统时应尽量降低冷凝温度。

(4)总之，如果想要设计一个高效的系统最好按照以上特性(2)和(3)来设计，并且为了使压缩机输出功率低，将蒸发温度定在高的一边，冷凝温度定在低的一边。

2-4.制冷剂充注量尽可能减少制冷剂充注量以防止损害摩擦部件，减少制冷剂充注量不仅能够增强压缩的可靠性，而且能够改善压缩机起动和停机性能。

2-5.制冷量的确定由于它的特性，当在50/60Hz电源频率下运转时，旋转式压缩机比传统的往复式压缩机具有更低的排量。

因此,不仅要考虑在60Hz时制冷剂充注量和压缩机的性能测试，而且要考虑在50Hz时制冷剂充注量和压缩机的性能测试。

YG105 (2/5)2-6.配管与往复式压缩机不同，旋转式压缩机的机芯部分和马达都是固定在压缩机的壳体上，因此压缩机的固定件必须配有抗振橡胶垫块和弹簧来减小压缩机起动和停机时的振动。

Hitachi Compressor Products (Guangzhou) Co.,Ltd.1．规格 Specification1.1 压缩机 Compressor1.2 电机 Motor1.3 性能 Performance※制冷能力测试条件 Test condition of cooling capacity：冷凝温度 Condensing temp.：54.4 ℃蒸发温度 Evaporating temp.：7.2 ℃回气温度 Return gas temp.：18.3 ℃周围温度 Ambient temp.：35.0 ℃膨胀阀前液体温度 Liquid temp.：46.1℃1.4 一般特性 Characteristics※其他注意事项 Remarks:1.压缩机在去除吸、排气接头盖后，请勿放置10分钟以上；Installation shall be completed within 10 minutes after removing the caps of suction and discharge tube.2.请勿压缩空气；Do not compress air.3.在真空状态下请勿通电；Do not energize under vacuumed condition.4.热泵系统必须在压缩机底部安装油加热器（40～80W,220V）；Crankcase heater is require if the refrigeration system is heat pump.5.请勿反向旋转；Do not reverse rotate.6.运转时，各相间的电压偏差应在额定电压的3％以内；Voltage (run):Voltage deviation each phase shall be within 3% of the rated voltage.7.成箱压缩机包装件的叠放堆码极限为2箱,装卸过程中严禁翻滚；Pile limits 2 pallet. Tumbling is forbidden during handling.8.向压缩机充油或冷媒时，必须从排气侧进行；Charge oil or refrigerant from the discharge pipe.9.压缩机的接地装置应永久与制冷器具的接地装置连接；The compressor’s ground should be connected with that of refrigeration system permanently and firmly.10.高压压力开关参考设定值为2.8±0.1MPa, 低压压力开关参考设定值为0.015±0.005MPa;When using pressure switch, we advise setting pressure as follow: High pressure 2.8±0.1MPa, Low pressure 0.015±0.005MPa.4. 附图 AttachmentA-1 压缩机外形图 Dimension of CompressorA-2 压缩机性能曲线 Compressor Performance CurveA-3 防振胶座装配图 Mounting AssemblyA-4 基本电气原理图（三相压缩机） Basic Circuit Diagram (Three Phase Compressor)4567。

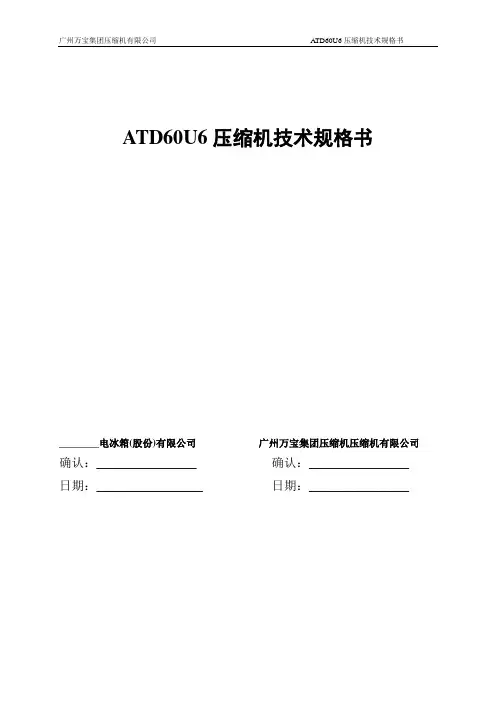

ATD60U6压缩机技术规格书________电冰箱(股份)有限公司广州万宝集团压缩机压缩机有限公司确认：________________ 确认：________________ 日期：_________________ 日期：________________目录1、压缩机类型 (2)2、工作条件 (2)3、压缩机机设计参数 (2)4、电器特性 (2)5、性能参数 (3)6、产品外形图 (4)7、启动器 (5)8、保护器 (6)9、电器接线方式 (6)10、交货清单 (7)11、包装、贮存和运输 (7)12、安装须知 (8)13、安装图 (9)14、产品认证明细表 (14)附件包括认证证书（应包含ROHS证书）等1、压缩机类型2、工作条件3、压缩机设计参数4、电器特性5、性能参数冷凝温度：54.4℃环境温度：32.2℃蒸发温度：-23.3℃吸气温度：32.2℃过冷温度：32.2℃6、压缩机外形图：工艺管、吸气管不可互换。

7、启动器8、保护器9、两器接线盒方式：10、交货清单11、包装、贮存和运输12、安装须知系统真空度（压缩机）：0.025 MPa非冷凝气体限制在：1%最大打开连接器时间：10分钟压缩机不能承受高电压或者在真空条件下启动、运行，不能用压缩机进行系统抽真空。

压缩机工作时与水平状态倾斜不大于5°使用非指定类型的冷冻机油：禁止压缩机回液：不允许压缩机出厂后的库存期最好不要超过6个月。

如果超过6个月，请检查压缩机内的干燥空气是否充足，必要时应补充。

其它要求：◇制冷系统设计时应充分考虑系统的回油；◇破损的压缩机不允许使用。

13、安装图1>压缩机主视图:2>压缩机俯视图:3>胶垫：材料：天然橡胶硬度：45～55（邵氏A）颜色：黑色4>继电器接线盒:5> 机脚安装示意图:6>橡胶塞:材料：丁腈橡胶7>接地螺钉：8>电容：14、产品认证明细表附件,必须认证证书等。

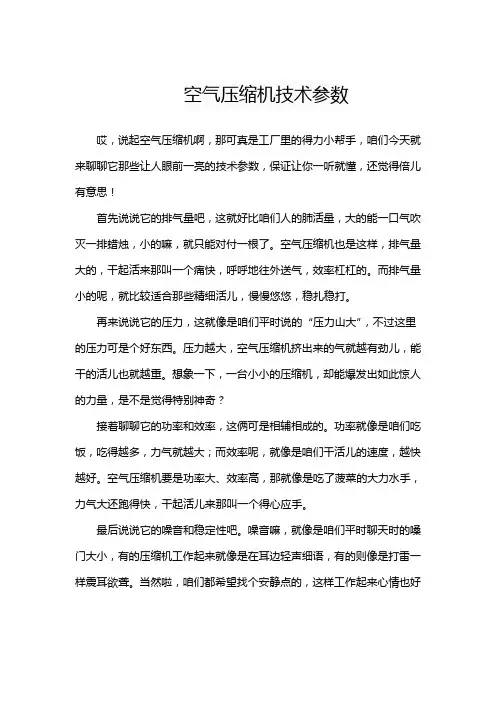

空气压缩机技术参数
哎，说起空气压缩机啊，那可真是工厂里的得力小帮手，咱们今天就来聊聊它那些让人眼前一亮的技术参数，保证让你一听就懂，还觉得倍儿有意思！
首先说说它的排气量吧，这就好比咱们人的肺活量，大的能一口气吹灭一排蜡烛，小的嘛，就只能对付一根了。

空气压缩机也是这样，排气量大的，干起活来那叫一个痛快，呼呼地往外送气，效率杠杠的。

而排气量小的呢，就比较适合那些精细活儿，慢慢悠悠，稳扎稳打。

再来说说它的压力，这就像是咱们平时说的“压力山大”，不过这里的压力可是个好东西。

压力越大，空气压缩机挤出来的气就越有劲儿，能干的活儿也就越重。

想象一下，一台小小的压缩机，却能爆发出如此惊人的力量，是不是觉得特别神奇？
接着聊聊它的功率和效率，这俩可是相辅相成的。

功率就像是咱们吃饭，吃得越多，力气就越大；而效率呢，就像是咱们干活儿的速度，越快越好。

空气压缩机要是功率大、效率高，那就像是吃了菠菜的大力水手，力气大还跑得快，干起活儿来那叫一个得心应手。

最后说说它的噪音和稳定性吧。

噪音嘛，就像是咱们平时聊天时的嗓门大小，有的压缩机工作起来就像是在耳边轻声细语，有的则像是打雷一样震耳欲聋。

当然啦，咱们都希望找个安静点的，这样工作起来心情也好
嘛。

至于稳定性嘛，那可就是压缩机的“人品”问题了。

一台稳定的压缩机，就像是咱们身边的老朋友，无论什么时候都能靠得住，让人心里踏实。

怎么样？听了我的介绍，你是不是对空气压缩机的技术参数有了更深的认识呢？下次再看到它，可别忘了跟它打个招呼哦！。

●日立冷冻涡旋压缩机的优点：1代数对称涡旋线：采用特殊代数涡旋型线，涡旋盘中心壁面加厚，更适合低温高压比工况。

2高压腔结构：大排气缓冲容积，能降低运行时的气流噪音和振动。

3压差供油：压差供油，保证润滑可靠性各转速供油量适合，保证高效率。

4低噪音：正常运行下噪音60分贝，最高65分贝。

同比相同马力压缩机降低20%●产品技术参数：序号型号输入电压冷媒类型1 N300DH-56Q2G 220V,单相R222 N350DH-64Q2G 220V,单相R223 N300DH-56Q2YG 220V,单相R224 N350DH-64Q2YG 220V,单相R225 NS300DH-56Q2G 220V,单相R404A6 NS350DH-64Q2G 220V,单相R404A7 NS300DH-56Q2YG 220V,单相R404A8 NS350DH-64Q2YG 220V,单相R404A9 N300DH-56D2G 380V,三相R2210 N350DH-64D2G 380V,三相R2211 N500DH-83D2G 380V,三相R2212 N600DH-95D2G 380V,三相R2213 N300DH-56D2YG 380V,三相R2214 N350DH-64D2YG 380V,三相R2215 N500DH-83D2YG 380V,三相R2216 N600DH-95D2YG 380V,三相R2217 NS300DH-56D2G 380V,三相R404A18 NS350DH-64D2G 380V,三相R404A19 NS500DH-83D2G 380V,三相R404A20 NS600DH-95D2G 380V,三相R404A21 NS300DH-56D2YG 380V,三相R404A22 NS350DH-64D2YG 380V,三相R404A23 NS500DH-83D2YG 380V,三相R404A24 NS600DH-95D2YG 380V,三相R404A25 LS350DH-64D2G 380V,三相R404A26 LS500DH-83D2G 380V,三相R404A27 LS600DH-95D2G 380V,三相R404A28 LS350DH-64D2YG 380V,三相R404A29 LS500DH-83D2YG 380V,三相R404A30 LS600DH-95D2YG 380V,三相R404A31 LS300DHV-47D2G 380V,三相R404A32 LS400DHV-64D2G 380V,三相R404A33 LS500DHV-80D2G 380V,三相R404A34 LS600DHV-90D2G 380V,三相R404A35 LS300DHV-47D2YG 380V,三相R404A36 LS400DHV-64D2YG 380V,三相R404A37 LS500DHV-80D2YG 380V,三相R404A38 LS600DHV-95D2YG 380V,三相R404A、型号齐全，广州市康盛制冷设备有限公司广州市康盛制冷设备有限公司主要从事多个品牌制冷设备的贸易。

上海日立、森林压缩机相关资料编制：上海日立电器有限公司营业技术服务部章伟君目录一、家用空调器基本原理 (3)二、压缩机工作原理 (4)三、压缩机型号命名方式 (9)四、常用机种相应规格一览 (10)五、压缩机使用注意事项 (12)六、空调器故障判断方法 (18)七、典型非正常状态导致压缩机损坏实例 (26)八、压缩机故障现象可能不良原因 (30)家用空调器基本原理空调器工作时，蒸发器内的制冷剂吸收了室内空气传给它的热量而蒸发，形成低温低压的蒸气，被压缩机吸入并压缩，又形成了高温高压的制冷剂蒸气，然后排入冷凝器。

在冷凝器内，制冷剂将热量放给流过它的室外空气，蒸气冷凝成为中温高压的液体。

然后，制冷剂液体流过毛细管时，压力和温度均降低，在进入蒸发器中蒸发，如此周而复始循环工作。

上述空调器系统工作基本过程，可归纳为制冷剂在蒸发器内的蒸发过程、在压缩机内的压缩过程、在冷凝器内的冷凝过程和在毛细管内的节流过程。

这四个过程组成了一个制冷循环。

压缩机工作原理一、压缩机的分类在蒸气压缩式制冷装置中，制冷压缩机是实现制冷循环的主要设备，它能完成制冷剂气体从低压向高压不断输送的过程。

根据制冷装置的用途，压缩机可分为制冷压缩机、空调压缩机、车用空调压缩机等。

根据压缩机的转速不同可以分为定转速压缩机和变频控制压缩机。

根据使用的工作不同，可分为氨压缩机、氟利昂压缩机等。

根据结构分为开启式、半开启式、全封闭式压缩机。

根据压缩机的工作原理，可分为容积型和速度型两类。

容积型压缩机是通过可变的工作容积来完成气体的压缩和输送过程，它又可分为活塞式和回转式两种，活塞式（又称往复式）压缩机是活塞在汽缸内作往复运动，称为往复活塞式；回转式压缩机是转子在汽缸内作旋转运动。

主要有滚动转子式压缩机、涡旋式压缩机等。

速度型压缩机是气体在高速转动的叶轮中提高速度，而后通过导向器使气体的动能转化为压力能，从而完成气体的压缩和输送过程。

目前常用的是离心式压缩机。

空调机组日立参数日立空调机组作为领导行业的品牌，其产品质量得到了广泛的认可，这其中的重要原因在于其卓越的性能参数和使用效果。

本文将介绍日立空调的一些基本参数，以帮助用户更好地了解和使用这一品牌的产品。

型号规格日立空调多种型号，主要有天花式、壁挂式等，具体型号规格如下：•七十二类系列•FCU系列•RAPJ系列•海平线系列•RAV系列•大型机组系列每种系列都有多个不同型号，以满足用户不同的需求。

在购买时需要根据实际需求进行选择。

制冷量制冷量是评估空调性能的重要指标之一。

它直接关系到空调的制冷效果能否满足需求。

日立空调机组的制冷量在不同的型号和系列中有所不同，例如：•七十二类系列：–RAS-M71系列：制冷量1.75-7.1kW–RAS-M81系列：制冷量2.5-8.1kW•RAV系列：–THM-08NVD5系列：制冷量2.5-7.5kW–THM-18LVD5系列：制冷量5.0-16.8kW通过了解不同型号的制冷量，用户可以更好地选择符合自己需求的空调机组。

能效比能效比是衡量空调机组能效的指标，即制冷量与耗电量的比值。

日立空调机组的能效比较高，例如RAV系列中的THM-08NVD5系列可达到EER为4.19，COP为4.20。

这意味着用户在使用这款产品时能够有效节约能源，降低使用成本。

电压频率电压频率也是选购空调机组时需要注意的关键参数之一。

日立空调机组可以适应不同国家和地区的电压和频率。

例如在中国，日立空调机组一般为220V/50Hz，而在日本则为100V/50Hz或60Hz，因此用户在购买时要根据当地的电网情况进行选择。

噪音噪音是空调机组使用过程中用户普遍关注的问题，影响用户的使用体验。

日立空调机组的噪音性能较为出色，大部分系列的噪音不超过50dB，比较适合用于家庭和办公场所。

通过对日立空调机组的参数介绍，我们可以看出该品牌的产品性能非常出色，而且拥有多种型号规格以适应各种用户需求。

因此，用户在选购空调机组时可以根据自己的需求选择一款符合自己要求的产品，带来更好的使用效果。

车用空调压缩机的性能参数优选与优化设计方法车用空调压缩机是汽车空调系统中的核心部件之一。

其性能参数的优选与优化设计对于提高空调系统的效能、提升汽车热舒适性至关重要。

本文将围绕车用空调压缩机的性能参数优选与优化设计方法展开论述。

首先，车用空调压缩机的性能参数优选需要考虑以下几个方面：制冷剂种类、工作条件、制冷剂流量、压缩比和排气温度。

制冷剂种类是选择空调系统性能参数的第一个重要因素。

不同的制冷剂具有不同的物理性质和特点，直接影响到空调系统的制冷效果和能效。

在选择制冷剂时，需要综合考虑其热物性、环境影响、安全性和经济性等因素。

常见的制冷剂有R134a、R1234yf等，根据实际需求选择适合的制冷剂。

其次，工作条件对车用空调压缩机的性能参数优选具有重要影响。

工作条件包括环境温度、冷却水温度等。

在现实应用中，车辆行驶时经常会遇到不同的工况条件，因此需要在压缩机设计中充分考虑这些因素，以保证空调系统在各种工作条件下都能正常运行。

制冷剂流量是决定车用空调压缩机性能参数的重要因素之一。

制冷剂流量的大小直接影响到压缩机的制冷能力和效率。

需要根据空调系统的制冷需求和压缩机的承载能力合理确定制冷剂流量，以达到最佳的制冷效果。

压缩比是车用空调压缩机性能参数优选中的关键要素。

压缩比是指压缩机出口压力与进口压力的比值，是衡量压缩机压缩效率的指标。

通过合理选择压缩比，可以提高压缩机的制冷能力和效率，并减少能耗。

最后，排气温度是车用空调压缩机性能参数优选的重要参考指标。

排气温度高低直接影响到压缩机的热交换效果和制冷能力。

过高的排气温度不仅会降低制冷效果，还会影响到压缩机的寿命和可靠性。

因此，需要通过合理设计和选择压缩机的各个部件，以降低排气温度。

针对车用空调压缩机性能参数的优化设计方法，可以采用以下几种途径：1. 仿真模拟优化方法：通过建立车用空调压缩机的数学模型，利用计算机仿真软件对不同参数情况的性能进行模拟与优化。

通过不断调整参数值，找到最佳的性能参数组合。
