2、化学气相沉积法(CVD)

集成电路芯片工艺化学气相沉积（CVD）化学汽相淀积(CVD)化学汽相淀积是指通过气态物质的化学反应在衬底上淀积一层薄膜材料的过程。

CVD膜的结构可以是单晶、多晶或非晶态，淀积单晶硅薄膜的CVD过程通常被称为外延。

CVD技术具有淀积温度低、薄膜成分和厚度易于控制、均匀性和重复性好、台阶覆盖优良、适用范围广、设备简单等一系列优点。

利用CVD方这几乎可以淀积集成电路工艺中所需要的各种薄膜，例如掺杂或不掺杂的SiO：、多晶硅、非晶硅、氮化硅、金属(钨、钼)等。

一：化学气相沉积方法常用的CVD方法主要有三种：常压化学汽相淀积(APCVD)、低压化学汽相淀积(LPCVIi~)和等离子增强化学汽相淀积(PECVD)．APCVD反应器的结构与氧化炉类似，如图1-1所示，该系统中的压强约为一个大气压，因此被称为常压CVD。

气相外延单晶硅所采用的方法就是APCVD。

图1-1APCVD反应器的结构示意图，LPCVD反应器的结构如图1-2所示，石英管采用三温区管状炉加热，气体由一端引入，另一端抽出，半导体晶片垂直插在石英舟上。

由于石英管壁靠近炉管，温度很高，因此也称它为热壁CVD装置，这与利用射频加热的冷壁反应器如卧式外延炉不同．这种反应器的最大特点就是薄膜厚度的均匀性非常好、装片量大，一炉可以加工几百片，但淀积速度较慢．它与APCVD的最大区别是压强由原来的1X10SPa降低到1X102Pa左右。

图1-2LPCVD反应器的结构示意图图1-3平行板型PECVD反应器的结构示意图PECVD是一种能量增强的CVD方法，这是因为在通常CVD系统中热能的基础上又增加了等离子体的能量．图1-3给出了平行板型等离子体增强CVD反应器，反应室由两块平行的金属电极板组成，射频电压施加在上电极上，下电极接地。

射频电压使平板电极之间的气体发生等离子放电。

工作气体由位于下电极附近的进气口进入，并流过放电区。

半导体片放在下电极上，并被加热到100—400；C左右．这种反应器的最大优点是淀积温度低。

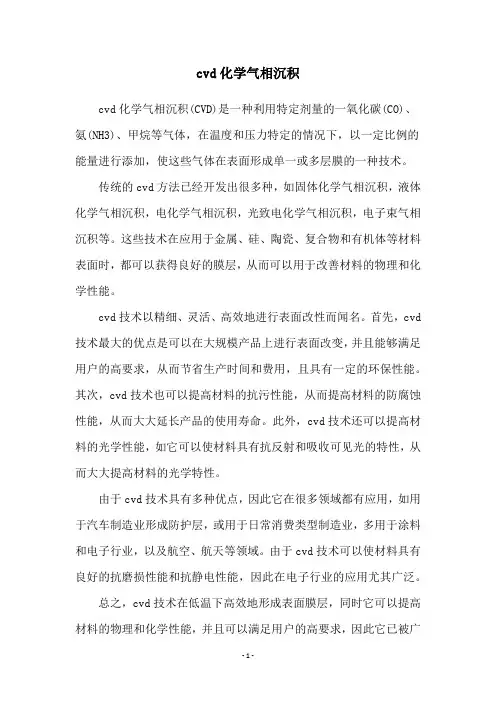

cvd化学气相沉积
cvd化学气相沉积(CVD)是一种利用特定剂量的一氧化碳(CO)、氨(NH3)、甲烷等气体，在温度和压力特定的情况下，以一定比例的能量进行添加，使这些气体在表面形成单一或多层膜的一种技术。

传统的cvd方法已经开发出很多种，如固体化学气相沉积，液体化学气相沉积，电化学气相沉积，光致电化学气相沉积，电子束气相沉积等。

这些技术在应用于金属、硅、陶瓷、复合物和有机体等材料表面时，都可以获得良好的膜层，从而可以用于改善材料的物理和化学性能。

cvd技术以精细、灵活、高效地进行表面改性而闻名。

首先，cvd 技术最大的优点是可以在大规模产品上进行表面改变，并且能够满足用户的高要求，从而节省生产时间和费用，且具有一定的环保性能。

其次，cvd技术也可以提高材料的抗污性能，从而提高材料的防腐蚀性能，从而大大延长产品的使用寿命。

此外，cvd技术还可以提高材料的光学性能，如它可以使材料具有抗反射和吸收可见光的特性，从而大大提高材料的光学特性。

由于cvd技术具有多种优点，因此它在很多领域都有应用，如用于汽车制造业形成防护层，或用于日常消费类型制造业，多用于涂料和电子行业，以及航空、航天等领域。

由于cvd技术可以使材料具有良好的抗磨损性能和抗静电性能，因此在电子行业的应用尤其广泛。

总之，cvd技术在低温下高效地形成表面膜层，同时它可以提高材料的物理和化学性能，并且可以满足用户的高要求，因此它已被广
泛地应用于各行各业。

化学气相沉淀法摘要：化学气相沉积Chemical vapor deposition,简称CVD；是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。

CVD技术可以生长高质量的单晶薄膜，能够获得所需的掺杂类型和厚度，易于实现大批量生产，因而在工业上得到广泛的应用。

工业上利用CVD制备的外延片常有一个或多个埋层可用扩散或离子注入的方式控制器件结构和掺杂分布;外延层的氧和碳含量一般很低。

但是CVD外延层容易形成自掺杂，要用一定措施来降低自掺杂。

CVD生长机理很复杂，反应中生成多种成分，也会产生一些中间成分，影响因素有很多，如:先躯体种类:工艺方法Levi,Devi,Pend;反应条件温度，压力，流量;触媒种类:气体浓度;衬基结构;温度梯度;炉内真空度等外延工艺有很多前后相继，彼此连贯的步骤。

关键词：化学气相沉淀积，薄膜，应用，工艺正文：原理：将两种或两种以上的气态原材料导入到一个反应室内，然后他们相互之间发生化学反应，形成--种新的材料，沉积到基体表面上。

反应物多为金属氯化物，先被加热到一定温度，达到足够高的蒸汽压，用载气一般为Ar或H2送入反应器。

如果某种金属不能形成高压氯化物蒸汽，就代之以有机金属化合物。

在反应器内，被涂材料或用金属丝悬挂，或放在平面上，或沉没在粉末的流化床中，或本身就是流化床中的颗粒。

化学反应器中发生，产物就会沉积到被涂物表面，废气多为HC1或HF被导向碱性吸收或冷阱。

除了需要得到的固态沉积物外，化学反应的生成物都必须是气态沉积物本身的饱和蒸气压应足够低，以保证它在整个反应、沉积过程中都一直保持在加热的衬底上。

反应过程:1反应气体向衬底表面扩散2反应气体被吸附于衬底表面3在表面进行化学反应、表面移动、成核及膜生长4生成物从表面解吸5生成物在表面扩散。

所选择的化学反应通常应该满足:①反应物质在室温或不太高的温度下最好是气态，或有很高的蒸气压，且有很高的纯度:②通过沉积反应能够形成所需要的材料沉积层:③反应易于控制在沉积温度下，反应物必须有足够高的蒸气压。

化学气相沉积(CVD)是半导体工业中应用最为广泛的用来沉积多种材料的技术，包括大范围的绝缘材料，大多数金属材料和金属合金材料。

从理论上来说，它是很简单的：两种或两种以上的气态原材料导入到一个反应室内，然后他们相互之间发生化学反应，形成一种新的材料，沉积到晶片表面上。

淀积氮化硅膜(Si3N4)就是一个很好的例子，它是由硅烷和氮反应形成的。

概述反应室中的反应是很复杂的，有很多必须考虑的因素，沉积参数的变化范围是很宽的：反应室内的压力、晶片的温度、气体的流动速率、气体通过晶片的路程(如图所示)、气体的化学成份、一种气体相对于另一种气体的比率、反应的中间产品起的作用、以及是否需要其它反应室外的外部能量来源加速或诱发想得到的反应等。

额外能量来源诸如等离子体能量，当然会产生一整套新变数，如离子与中性气流的比率，离子能和晶片上的射频偏压等。

然后，考虑沉积薄膜中的变数：如在整个晶片内厚度的均匀性和在图形上的覆盖特性(后者指跨图形台阶的覆盖)，薄膜的化学配比(化学成份和分布状态)，结晶晶向和缺陷密度等。

当然，沉积速率也是一个重要的因素，因为它决定着反应室的产出量，高的沉积速率常常要和薄膜的高质量折中考虑。

反应生成的膜不仅会沉积在晶片上，也会沉积在反应室的其他部件上，对反应室进行清洗的次数和彻底程度也是很重要的。

化学家和物理学家花了很多时间来考虑怎样才能得到高质量的沉积薄膜。

他们已得到的结论认为：在晶片表面的化学反应首先应是形成“成核点”，然后从这些“成核点”处生长得到薄膜，这样淀积出来的薄膜质量较好。

另一种结论认为，在反应室内的某处形成反应的中间产物，这一中间产物滴落在晶片上后再从这一中间产物上淀积成薄膜，这种薄膜常常是一种劣质薄膜。

化学气相沉积法是传统的制备薄膜的技术，其原理是利用气态的先驱反应物，通过原子、分子间化学反应，使得气态前驱体中的某些成分分解，而在基体上形成薄膜。

化学气相沉积包括常压化学气相沉积、等离子体辅助化学沉积、激光辅助化学沉积、金属有机化合物沉积等。

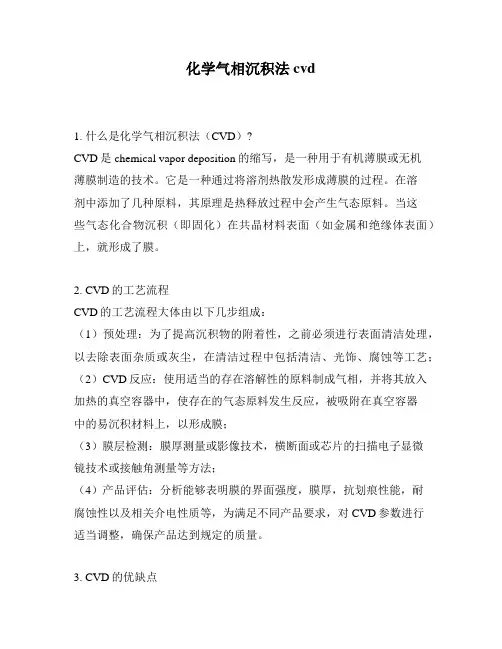

化学气相沉积法cvd1. 什么是化学气相沉积法（CVD）?CVD是chemical vapor deposition的缩写，是一种用于有机薄膜或无机薄膜制造的技术。

它是一种通过将溶剂热散发形成薄膜的过程。

在溶剂中添加了几种原料，其原理是热释放过程中会产生气态原料。

当这些气态化合物沉积（即固化）在共晶材料表面（如金属和绝缘体表面）上，就形成了膜。

2. CVD的工艺流程CVD的工艺流程大体由以下几步组成：（1）预处理：为了提高沉积物的附着性，之前必须进行表面清洁处理，以去除表面杂质或灰尘，在清洁过程中包括清洁、光饰、腐蚀等工艺；（2）CVD反应：使用适当的存在溶解性的原料制成气相，并将其放入加热的真空容器中，使存在的气态原料发生反应，被吸附在真空容器中的易沉积材料上，以形成膜；（3）膜层检测：膜厚测量或影像技术，横断面或芯片的扫描电子显微镜技术或接触角测量等方法；（4）产品评估：分析能够表明膜的界面强度，膜厚，抗划痕性能，耐腐蚀性以及相关介电性质等，为满足不同产品要求，对CVD参数进行适当调整，确保产品达到规定的质量。

3. CVD的优缺点（1）优点：（a）CVD制备的膜可以用于制备多种复合薄膜，可以使用单种原料或多个原料来改变所需的膜功能；（b）CVD可以成功地在某些维持低工作温度、低原料充放温度的薄膜制备中，能够有效地防止薄膜退化及基材损坏；（c）比较适合制备大区域的膜，且制备的膜厚度一致性良好，沉积膜所需时间比较短；除此之外，CVD还有改变膜特性可控性高，维护简单等优点。

（2）缺点：（a）制备多金属复合膜时易出现困难；（b）CVD由多个立体结构构成的微纳米膜在活度调节和温度控制方面难以得到一致的条件；（c）当原料遇到有机结构时，很容易产生氧化，从而减弱了其膜性能；（d）还容易出现沉积反应系统中氧化物及污染阴离子等杂质污染物，影响膜层的清洁性及性能。

4. CVD的应用范围CVD非常适合制备有机薄膜以实现有效阻挡载流子（如氧）和气体（如水蒸气）的分子穿过，保护容器不受环境污染。

化学气相沉积法名词解释
化学气相沉积法（Chemical Vapor Deposition，CVD）是一种常用的化学气相沉积技术，用于在固体表面上沉积薄膜或纳米结构材料。

在CVD过程中，化学气体通过化学反应在固体表面上沉积出固体产物，通常在高温和大气压下进行。

CVD通常包括热CVD、等离子体增强CVD、金属有机化学气相沉积等多种形式。

在CVD过程中，通常需要提供一种或多种反应气体，这些气体在反应室中与固体表面发生化学反应，生成沉积物。

反应气体通常是一些有机物、金属有机物或卤化物，可以通过热解或氧化反应来沉积出所需的材料。

CVD技术可以用于生长碳纳米管、石墨烯、金属薄膜、氧化物薄膜等材料。

CVD技术具有许多优点，例如可以在大面积、复杂形状的基板上进行沉积，可以控制沉积薄膜的厚度和成分，并且可以在较低的温度下进行。

同时，CVD也存在一些挑战，例如需要严格控制反应条件、气体流动和温度分布，以确保沉积物的均匀性和质量。

总的来说，化学气相沉积法是一种重要的薄膜和纳米结构材料制备技术，广泛应用于半导体、光电子、纳米材料等领域。

通过
CVD技术，可以制备出具有特定性能和功能的薄膜和纳米结构材料，为现代科学技术的发展提供了重要支持。

化学气相沉积1 前言化学气相沉积CVD(Chemical Vapor Deposition)是利用加热，等离子体激励或光辐射等方法，使气态或蒸汽状态的化学物质发生反应并以原子态沉积在置于适当位置的衬底上，从而形成所需要的固态薄膜或涂层的过程。

一般地说，化学气相沉积可以采用加热的方法获取活化能，这需要在较高的温度下进行；也可以采用等离子体激发或激光辐射等方法获取活化能，使沉积在较低的温度下进行。

另外，在工艺性质上，由于化学气相沉积是原子尺度内的粒子堆积，因而可以在很宽的范围内控制所制备薄膜的化学计量比；同时通过控制涂层化学成分的变化，可以制备梯度功能材料或得到多层涂层。

在工艺过程中，化学气相沉积常常在开放的非平衡状态下进行，根据耗散结构理论，利用化学气相沉积可以获得多种晶体结构。

在工艺材料上，化学气相沉积涵盖无机、有机金属及有机化合物，几乎可以制备所有的金属（包括碳和硅），非金属及其化合物（碳化物、氮化物、氧化物、金属间化合物等等）沉积层。

另外，由于气态原子或分子具有较大的转动动能，可以在深孔、阶梯、洼面或其他形状复杂的衬底及颗粒材料上进行沉积。

为使沉积层达到所需要的性能，对气相反应必须精确控制。

正是由于化学气相沉积在活化方式、涂层材料、涂层结构方面的多样性以及涂层纯度高工艺简单容易进行等一系列的特点，化学气相沉积成为一种非常灵活、应用极为广泛的工艺方法，可以用来制备各种涂层、粉末、纤维和成型元器件。

特别在半导体材料的生产方面，化学气相沉积的外延生长显示出与其他外延方法（如分子束外延、液相外延）无与伦比的优越性，即使在化学性质完全不同的衬底上，利用化学气相沉积也能产生出晶格常数与衬底匹配良好的外延薄膜。

此外，利用化学气相沉积还可生产耐磨、耐蚀、抗氧化、抗冲蚀等功能涂层。

在超大规模集成电路中很多薄膜都是采用CVD方法制备。

经过CVD 处理后，表面处理膜密着性约提高30%，防止高强力钢的弯曲，拉伸等成形时产生的刮痕。

化学气相沉积法制备单壁碳纳米管
化学气相沉积法（CVD）是制备单壁碳纳米管的一种常用方法。

该方法通过将碳源气体（例如甲烷、乙烯等）和载体气体（例如氢气）引入反应炉中，在一定的温度和压力条件下催化生成碳纳米管。

具体的制备步骤如下：
1. 准备反应器：首先需要准备一台带有石英管道的炉子，并对石英管道进行表面处理以去除任何杂质。

2. 处理衬底：将所选衬底（常用的有石英、硅片等）放入炉子中，在高温下煅烧衬底，以去除表面的有机和无机杂质。

3. 导入前驱体气体：将所选的碳源气体和载体气体通过气体管道导入炉子中，在适当的比例下控制气体的流量。

4. 上升温：炉子开始升温，将温度逐渐升高至制备碳纳米管的反应温度（通常在600~1000℃之间，具体温度取决于碳源气体和载体气体的选择）。

5. 反应形成碳纳米管：在反应温度下，碳源气体会在催化剂的作用下分解并在衬底上生长出碳纳米管。

常用的催化剂有金属纳米颗粒（如铁、镍、钯等）。

6. 此后，将系统冷却至室温时，停止碳源气体和载体气体的流动。

将衬底取出并洗净，即可得到单壁碳纳米管样品。

需要注意的是，CVD方法制备的单壁碳纳米管通常会存在一定的多壁碳纳米管和其他杂质。

因此，在实际应用中，通常还需要后续的分离和纯化步骤，以获取单壁碳纳米管纯净样品。

化学气相沉积1 前言化学气相沉积CVD(Chemical Vapor Deposition)是利用加热，等离子体激励或光辐射等方法，使气态或蒸汽状态的化学物质发生反应并以原子态沉积在置于适当位置的衬底上，从而形成所需要的固态薄膜或涂层的过程。

一般地说，化学气相沉积可以采用加热的方法获取活化能，这需要在较高的温度下进行；也可以采用等离子体激发或激光辐射等方法获取活化能，使沉积在较低的温度下进行。

另外，在工艺性质上，由于化学气相沉积是原子尺度内的粒子堆积，因而可以在很宽的范围内控制所制备薄膜的化学计量比；同时通过控制涂层化学成分的变化，可以制备梯度功能材料或得到多层涂层。

在工艺过程中，化学气相沉积常常在开放的非平衡状态下进行，根据耗散结构理论，利用化学气相沉积可以获得多种晶体结构。

在工艺材料上，化学气相沉积涵盖无机、有机金属及有机化合物，几乎可以制备所有的金属（包括碳和硅），非金属及其化合物（碳化物、氮化物、氧化物、金属间化合物等等）沉积层。

另外，由于气态原子或分子具有较大的转动动能，可以在深孔、阶梯、洼面或其他形状复杂的衬底及颗粒材料上进行沉积。

为使沉积层达到所需要的性能，对气相反应必须精确控制。

正是由于化学气相沉积在活化方式、涂层材料、涂层结构方面的多样性以及涂层纯度高工艺简单容易进行等一系列的特点，化学气相沉积成为一种非常灵活、应用极为广泛的工艺方法，可以用来制备各种涂层、粉末、纤维和成型元器件。

特别在半导体材料的生产方面，化学气相沉积的外延生长显示出与其他外延方法（如分子束外延、液相外延）无与伦比的优越性，即使在化学性质完全不同的衬底上，利用化学气相沉积也能产生出晶格常数与衬底匹配良好的外延薄膜。

此外，利用化学气相沉积还可生产耐磨、耐蚀、抗氧化、抗冲蚀等功能涂层。

在超大规模集成电路中很多薄膜都是采用CVD方法制备。

经过CVD 处理后，表面处理膜密着性约提高30%，防止高强力钢的弯曲，拉伸等成形时产生的刮痕。

化学气相沉积法化学气相沉积CVD(Chemical Vapor Deposition)原理CVD(Chemical Vapor Deposition, 化学气相沉积)，指把含有构成薄膜元素的气态反应剂或液态反应剂的蒸气及反应所需其它气体引入反应室，在衬底表面发生化学反应生成薄膜的过程。

在超大规模集成电路中很多薄膜都是采用CVD方法制备。

经过CVD处理后，表面处理膜密着性约提高30%，防止高强力钢的弯曲，拉伸等成形时产生的刮痕。

CVD特点淀积温度低，薄膜成份易控，膜厚与淀积时间成正比，均匀性，重复性好，台阶覆盖性优良。

CVD制备的必要条件1) 在沉积温度下，反应物具有足够的蒸气压，并能以适当的速度被引入反应室;2) 反应产物除了形成固态薄膜物质外，都必须是挥发性的;3) 沉积薄膜和基体材料必须具有足够低的蒸气压。

编辑本段何为cvd,CVD是Chemical Vapor Deposition的简称，是指高温下的气相反应，例如，金属卤化物、有机金属、碳氢化合物等的热分解，氢还原或使它的混合气体在高温下发生化学反应以析出金属、氧化物、碳化物等无机材料的方法。

这种技术最初是作为涂层的手段而开发的，但目前，不只应用于耐热物质的涂层，而且应用于高纯度金属的精制、粉末合成、半导体薄膜等，是一个颇具特征的技术领域。

其技术特征在于:(1)高熔点物质能够在低温下合成;(2)析出物质的形态在单晶、多晶、晶须、粉末、薄膜等多种;(3)不仅可以在基片上进行涂层，而且可以在粉体表面涂层，等。

特别是在低温下可以合成高熔点物质，在节能方面做出了贡献，作为一种新技术是大有前途的。

例如，在1000?左右可以合成a-Al2O3、SiC，而且正向更低温度发展。

CVD工艺大体分为二种:一种是使金属卤化物与含碳、氮、硼等的化合物进行气相反应;另一种是使加热基体表面的原料气体发生热分解。

CVD的装置由气化部分、载气精练部分、反应部分和排除气体处理部分所构成。

cvd 化学气相沉积CVD（化学气相沉积）是一种重要的薄膜制备技术，广泛应用于微电子、材料科学、纳米技术等领域。

本文将介绍CVD的基本原理、应用领域以及未来发展方向。

让我们来了解CVD的基本原理。

化学气相沉积是一种在气相条件下通过化学反应生成固体薄膜的技术。

它的基本原理是在高温下，将气体或液体前体物质引入反应室中，通过化学反应形成气相中间体，然后在衬底上沉积出所需的固体薄膜。

CVD的反应过程主要包括气体输运、吸附、表面反应和膜沉积等步骤。

CVD技术具有许多优点，如制备的薄膜具有高纯度、均匀性好、可控性强等特点。

此外，CVD还可以在复杂的表面形貌上进行薄膜沉积，如纳米颗粒、多孔膜等。

因此，CVD被广泛应用于微电子行业，用于制备晶体管、集成电路、显示器件等。

同时，它也被应用于材料科学领域，用于制备超硬材料、陶瓷薄膜、光学薄膜等。

除了微电子和材料科学领域，CVD还在纳米技术领域得到了广泛应用。

纳米领域的发展对CVD技术提出了更高的要求，例如制备纳米线、纳米颗粒和纳米薄膜等。

由于CVD具有优异的可控性和均匀性，它成为了纳米材料制备的重要工具。

通过调节反应条件和前体物质的选择，可以实现对纳米材料形貌、大小和组成的精确控制。

未来，CVD技术在能源领域和生物医学领域的应用也备受关注。

在能源领域，CVD可以用于制备高效的太阳能电池、燃料电池等器件。

通过优化薄膜的能带结构和界面特性，可以提高能源转换效率。

在生物医学领域，CVD可以用于制备生物传感器、药物传递系统等。

通过在表面修饰功能性薄膜，可以实现对生物分子的高灵敏检测和精确控制。

CVD是一种重要的化学气相沉积技术，广泛应用于微电子、材料科学、纳米技术等领域。

它具有优异的可控性和均匀性，可以制备高纯度、均匀性好的薄膜。

随着纳米技术和能源领域的快速发展，CVD技术在这些领域的应用前景非常广阔。

未来，我们可以期待CVD技术在更多领域的突破和创新。
