《平版印刷机结构与操作》教学内容

4、递纸形式： 直接传纸、间接传纸和超越续纸。
1）直接传纸： 纸张在输纸板上直接由压印 滚筒上的咬纸牙排叼走的方式
直接传纸定位时间短
前规为上摆式：
压印滚筒一般安置在输纸板下方
定位时间较短
受压印滚筒空档限制 受滚筒直径限制
优缺点：
结构简单； 滚筒空档对应定位时间，空档不能小，
三、印刷机组之间的传纸装置：
1 类型
1） 滚筒传纸 2） 链条传纸
2 纸张翻转机构
1） 滚筒传纸：
单滚筒传纸：
三适合于色
框架
组间距离大的场合
缺点是链条磨损后
会伸长，很难保持 精度
锁紧钩
在链条牙排交接纸张 处设置了定位装置, 保证每个牙排处于相 同位置交接纸张,可 保证套印准确。
1）运动： 偏心（曲柄）旋转：Z7——Z8 摆动：C1—r1—L1—L2—L3—递纸牙摆动
当出现双张等故障或停止压印时，C3使递纸牙张开， 不能在前规处咬纸。
2）动作要求：
在输纸板前停留，0速接纸； 启动加速，与滚筒交接时速度同滚筒表面速度； 交接完后继续上摆减速； 返回时牙头避开滚筒表面。
4）收纸：
从最后一色到收纸台
5）交接：纸张从一个机件传到另一个机件的过程。
递纸吸嘴吸纸——压纸辊、传送带——前规——
递纸牙——压印滚筒——收纸
都是交接
6）交接时间：两个机件同时控制纸张的时间。
3、纸张交接的要求：
交接时，必须有交接时间，不能失控； 交、接两机件在交接时速度应相等； 纸张运动应平稳，不能有速度的突变。
定心摆动式递纸牙的 运动轨迹是圆弧，偏 心摆动式的轨迹是封 闭的曲线。
4）根据递纸牙头部活动与否

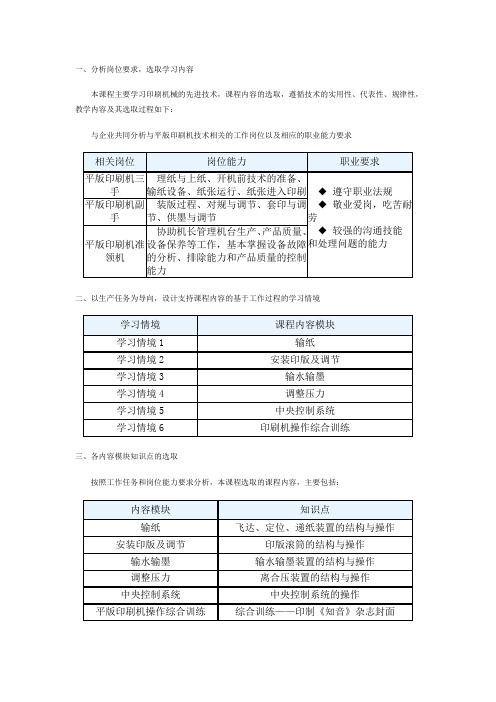

一、分析岗位要求，选取学习内容本课程主要学习印刷机械的先进技术，课程内容的选取，遵循技术的实用性、代表性、规律性，教学内容及其选取过程如下：与企业共同分析与平版印刷机技术相关的工作岗位以及相应的职业能力要求二、以生产任务为导向，设计支持课程内容的基于工作过程的学习情境三、各内容模块知识点的选取按照工作任务和岗位能力要求分析，本课程选取的课程内容，主要包括：四、基于工作过程的实训项目的设计与选取设计与选择支撑课程内容和教学实施的6个项目一、实践教学内容本课程的实践教学内容从彩色产品生产印刷操作为导向，选择支持课程内容的基于平版印刷工岗位工作过程的学习情境和教学项目，见下表：二、实践教学用文件见实训项目报告，共有5个单项实训项目和1个综合实训项目，每个项目分别包含有实训项目报告单。

一、课程总体考核方案课程采用形成性考核方式（共100分）；过程项目考核占总成绩的50%（每个项目10分）由主讲教师评定；综合训练项目——操作平版印刷机印刷彩色产品的工作流程占总成绩的40%，由实习指导教师评定；平时实训表现与职业素养占10%。

考核成绩=单项项目考核（50分）+综合项目考核（40分）+学习表现（10分）二、各项目考核细则项目1（10分）1、表述输纸部分分离机构工作循环（3分）2、纸张分离机构的机械构件及运动原理（3分）3、纸张分离机构的调节部位、纸张定位及调节手法（4分）项目2（10分）1、印版滚筒版夹的结构（3分）2、安装印版（2分）3、拉版及套准（5分）项目3（10分）1、墨胶辊传墨原理（2分）2、拆、装墨辊的方法（2分）3、调节墨辊之间压力（3分）4、输墨装置的常见故障分析（3分）项目4（10分）1、三滚筒之间的运动原理（2分）2、橡皮滚筒三点悬浮式的结构合压时的压力大小调节（4分）3、印刷压力的计算及调节方法（4分）项目5（10分）1、CP2000系统中央操控台触摸显示器各类信息及数据（3分）2、CP2000系统中央操控台的特点（2分）3、CP2000系统中央操控台显示器各页面的使用方法（5分）综合训练项目6（40分）1、操作规程内容完整性（10分）2、操作规程内容正确性（10分）3、操作规程内容规范性（10分）4、语言表达、学习总结与收获（10分）平时表现（10分）满勤：5分学习态度：5分。

纸张速度特别高时，单靠吸气辊还不能使纸速降 得足够低，在高速机上采用风扇吹压印张。风扇的数 量应足够多，使纸张受到均匀的吹风压力。
二、收纸滚筒与印张的防污
在收纸滚筒上，由于印刷面正好面向收纸 滚筒，因此蹭脏的可能性很大。 为此，收纸滚筒一般都不做成实地表面而 做成骨架式或星形轮式，并且支承轮表面 是由许多小凸块组成，凸块表面光滑，可 根据需要揿下去(犹如按键一样)。
粗调 松开滚筒齿 轮上的紧固螺钉， 盘车/扳动滚筒，从 而改变周向相对位置
印版快速装夹装置：
印版主页
滚筒夹版
调版装置
周向
轴向拉动斜齿轮，产生周向位移
轴向
螺杆与螺母配合，螺母固定不动，螺杆带动 滚筒轴向移动
3、橡皮滚筒
偏心套 橡皮布的装夹与锁紧
橡皮布一端固定 锁紧 —— 橡皮布和衬垫
压印滚筒安装在 偏心轴承上，压力调节 也靠拉杆上的长螺母。
4、调压机构
连杆调压器
拉杆1
拉杆5（标尺衬套4）
螺母2（刻度盘3）
螺纹调压器 蜗杆调压器
支撑件4轴向固定(可周向转动) 转动螺母5，螺杆2轴向移动
蜗杆1蜗轮2（齿轮3） 齿轮4 滚筒轴心转动
5、离、合压机构的传动形式：
机械式
采用凸轮来驱动偏心轴承转动和控制离、合 压时间。
收纸台下降
周期性下降 根据输纸台上升的情况而自动下降 根据纸堆高度自动下降
收纸滚筒轴
3 副收纸台
三、收纸台
不停机接纸 印刷精细产品（铜版纸），晾纸架
副收纸工作 电机2正转链条11平铺 行程开关15
主收纸恢复工作 支杆1的行程开关2副收纸电机反转链条11回缩
主收纸台上升左支杆3的行程开关4 主收纸电机停，正常工作

• 2.实践教学组织 • 实践教学的实训项目以任务为驱动，工作过程为导向，让学 生自己完成项目，包括：PS版制版、印刷、印品检测等，学 生自己动手实操，最后能够交出作品，使实训符合实际生产, 让学生掌握平版印刷的生产流程及相关技能。 • 开展实训之前，应组织教师一起，制定出平版印刷综合实训 项目计划，包括实训产品类型、具体项目制定、实训时间、 实训耗材、实训场地、实训指导老师、实训考评方式等，然 后要求学生采取小组完成任务的方式进行实训，可以3~4人为 一组，在每个项目实训过程中，小组内自行分工合作，以实 现产品为目标。
二、教学内容
• 教材采用平版印刷工职业技能鉴定培训教材：《印刷机结构、调节与操 作》、唐耀存编著、印刷工业出版社2006年10月出版，教材理论联系实 际内容编排合理，符合高职高专学生的认识规律，课程辅助教材选用严 永发等编著的《胶印机操作与维修》，属全国高专印刷与包装类专业教 学指导委员会规划统编教材。 • 《印刷机结构、调节与操作》课程分理论课和实践课两大部分。理论课 为实践提供理论依据和操作指导，重点在印刷设备的各种机构的结构原 理，以便学生在以后的工作中不仅知道怎样去调节与操作，而且要知道 为什么要这样调节和操作，以及相同的机构不同种类的印刷设备中的优 缺点，提出自己的见解及改进方法，对以后自己所操作的设备以最科学 合理的方法进行调节操作，避开设备的短处，发挥其长处，实现设备的 最佳经济效益。 • 实践课是以实习的方式到学院的印刷实训基地和实验室进行，根据印刷 专业重实践操作的特点，实践课分为两步进行。
三、教学方法与手段
• • • • 每门课程都随其身的特点及规律，因而教学方法上也应有其特色。 （一）教学方法 1、采用启发式、交互式教学方法，提高学生的思维能力。 印刷机结构、调节与操作是印刷专业的核心课程，在之前已开过印刷工艺 和印刷材料等基础课程，所以学生对印刷的生产过程已有认识的基础，可 以用启发式的教学方式，提高学生要达到这种工艺目标，机械结构上应该 是怎样来设计、调节的，使他们积极思维，然后讲解结构原理和调节上的 正确操作，并且要创造条件开发学生的求异思维，辨别设备的科学性和合 理性，从而拓展学生的创新思维能力。 • 2、采用学导式教学方法、分散、化解教学难点。 • （二）教学手段 • 印刷机结构、调节与操作课程是一门实践课很强的课程，可以先让学生接 触基础的技能训练，循序渐进将难点分散，在实训基地可以鼓励学生向老 师、工人师傅提问，多接触生产设备。

平印印刷机课程设计一、课程目标知识目标：1. 学生能理解平印印刷机的基本结构及其工作原理，掌握印刷过程中色彩分离、版式设计等基础知识。

2. 学生能够描述平印印刷机在工业生产中的应用及其在现代印刷技术中的地位。

3. 学生掌握印刷材料的选择、印刷工艺流程及质量控制要点。

技能目标：1. 学生能够通过观察、分析，运用所学的印刷知识，独立进行简单的版式设计。

2. 学生能够操作平印印刷机，完成一次性的印刷实践，展示印刷过程的基本技能。

3. 学生能够运用问题解决策略，针对印刷过程中出现的问题，提出合理的解决方案。

情感态度价值观目标：1. 学生通过亲身体验，培养对印刷技术的兴趣，增强对印刷行业及相关职业的认识和尊重。

2. 学生在学习过程中，培养合作意识，提高团队协作能力。

3. 学生通过了解印刷技术的发展，认识到科技进步对文化传承和工业发展的重要性，激发创新意识。

课程性质分析：本课程为技术实践课程，旨在通过理论与实践相结合的方式，帮助学生掌握平印印刷机的基本知识和操作技能。

学生特点分析：考虑到学生年级特点，课程设计将注重直观教学和操作实践，以激发学生的学习兴趣和动手能力。

教学要求：课程要求学生在理解基本概念的基础上，通过实践操作，达到学以致用的教学目标。

同时，注重培养学生的团队合作能力和解决问题的能力，为学生的职业素养奠定基础。

通过具体的学习成果分解，使学生在知识、技能和情感态度价值观方面取得全面发展。

二、教学内容1. 平印印刷机的基本结构- 印刷机各部件的功能与结构特点- 印刷机的工作原理及操作流程2. 印刷材料与色彩管理- 印刷纸张、油墨的选择与应用- 色彩分离原理及印前处理技术3. 版式设计与制作- 排版原则及版式设计的基本方法- 印刷版材的种类及其适用场景4. 印刷工艺及质量控制- 平印印刷工艺流程- 印刷过程中常见问题及解决方案- 质量控制要点及检查方法5. 实践操作与技能训练- 平印印刷机操作方法及安全规程- 实际操作练习：版式设计、印刷机操作、印刷成品质量检验6. 印刷行业现状与发展趋势- 印刷技术在现代工业中的应用- 印刷行业发展趋势及新兴技术教学内容安排与进度：第一课时：平印印刷机的基本结构和工作原理第二课时：印刷材料与色彩管理第三课时：版式设计与制作第四课时：印刷工艺及质量控制第五课时：实践操作与技能训练（分组进行）第六课时：印刷行业现状与发展趋势及课程总结教学内容与教材关联性：本教学内容紧密围绕教材中关于平印印刷技术的内容，结合课程目标，系统性地组织教学，旨在帮助学生全面掌握印刷技术的基本知识和实践操作技能。

一个工作循环时间T
= 输纸时间T输+ 定位时间T定
定位时间不变，要提高输纸的速度，只有 缩短纸张的输送时间。
在即将到达前规时，工作循环时间
T = T输 + T定 = s/v + T定
V —— 输纸速度
T = T输 + T定 = s/v + T定
S1 > S2
当 T1=T2 且 T定1= T定2 则：v1 > v2 间歇式输纸速度大，纸张不平稳，有冲击振动。
2）气动式自动输纸机。依靠吸气和吹气把纸张 从纸堆中分离出来输送给主机。
优点：工作平稳、速度高、精度高，不污染纸面。 缺点：结构复杂。
2 按纸张的输送方式分 1） 间歇式输纸机：纸张在输送过程中相邻两张纸彼 此保持一定距离。间歇式输纸机的递纸吸嘴可在 纸张咬口部位吸纸（前吸纸）。
1
2） 连续式输纸机：相邻两张纸之间有一段相互重 叠。由于重叠，后一张纸的咬口被前一张纸的拖梢盖住， 因此，这种输纸机的递纸吸嘴就不能在纸张前部吸纸，而 是在纸张拖梢部位吸纸（后吸纸）。
14 给纸机单独设有电器箱，减少了主机电器箱体积。 给纸机电器箱独立开来，有利于给纸机的通用化，不需 要附加电器控制设备，给纸机可以单独调整、试车，便 于生产。
15 为了适应给纸机包装的工艺要求，给纸机上部设有 分线盒，与电器箱采用插头连接方式，包装和用户安装 时ห้องสมุดไป่ตู้很方便。
4、纸张的分离和输送机构
第四节 定位装置
要保证所印图文位置准确，保证张与 张，色与色及正、反面之间套印准确， 必须使每一张纸相对于印版有固定的 位置，这就要求印刷机上必须有相应 的纸张定位装置。这种定位装置称为 规矩部件。
纸张定位方向:

设备稳定运行。
自动化流程控制
利用PLC编程实现自动化生产流程 ，如自动上纸、自动合压、自动计 数等，提高生产效率。
故障诊断与处理
PLC可实时监测设备运行状态，对 故障进行自动诊断和处理，降低维 护成本。
工业机器人在上下料过程中的实现
自动化上下料
工业机器人可代替人工完 成上下料工作，减轻工人 劳动强度，提高生产效率 。
平压印刷机广泛应用于包装、印刷、 出版等领域，是印刷行业的重要设备 之一。
平压印刷机工作原理
平压印刷机采用平面版材，通过压力 作用将版材上的油墨转移到承印物上 ，实现图文信息的复制。
课程目标与要求
课程目标
通过本课程的学习，使学生掌握平压 印刷机的基本结构、工作原理、操作 技能和维护保养等方面的知识，具备 独立操作平压印刷机和解决常见问题 的能力。
液压传动系统组成
由液压泵、液压马达、液压缸、液压阀、油管和油箱等组成 。
液压传动原理
利用液体的压力能来传递动力和进行控制的一种传动方式。 液压泵将机பைடு நூலகம்能转换为液体的压力能，通过油管和液压阀将 压力能传递到液压马达或液压缸，再转换为机械能输出。
液压泵、马达和阀的选型
01
02
03
液压泵的选型
根据系统工作压力、流量 和转速等要求，选择合适 的液压泵类型和规格。
实物模型制作
部分学生制作了平压印刷机的实物模型，展示了他们对课程内容的 深入理解和实践能力。
课程评价
学生们对课程进行了全面的评价，包括教学内容、教学方法、教师表 现等方面，为课程的持续改进提供了宝贵意见。
对未来平压印刷机技术发展的思考
智能化发展
随着人工智能和机器学习技术的不断进步，平压印刷机的 智能化程度将不断提高，实现自动化生产、智能故障诊断 等。

Plate），即脱机直接制版。 ② 从计算机直接到印刷机（Computer To
Press），即在机直接制版。 ③ 从计算机直接到纸张（Computer To
Paper），相当于喷墨印刷。 ④ 从计算机直接到样张（Computer To
Proof），即数字打样。
印刷原理及工艺
（2）制版机与印版
(亲水) 空白部分
感光树脂版，
presen-
sit墨
版基 0.15 0.30 0.50 mm
印刷原理及工艺
（2）PS版的制版
感光树脂 层
氧化铝层
阳图片
铝版基
（a） PS版
(b) 密合 阳图片
非图文 部分
图文部 分
(c) 曝光
见光部 分分解
图3-2 制版过程
(d) 显影
印刷原理及工艺
第三章
平版印刷机 与印刷工艺
印刷原理及工艺
第三章 平版印刷机与印刷工艺
第一节 平版印刷原理与制版 第二节 平版印刷机的组成、特点与分类 第三节 平版印刷机的印刷装置 第四节 平版印刷机离合压机构和压力调
节机构 第五节 平版印刷机的输墨装置 第六节 平版印刷机的润湿装置及润湿液 第七节 无水胶印
印刷原理及工艺
二、选择性吸附的原理
水墨通过对各自相亲合的金属表面具 有选择性吸附
1.吸附的基本原理 （1）物理吸附：分子间引力 （2）化学吸附：化学键 印版的表面有一定的表面过剩自由能，
可以吸附低表面张力的液体 表3-1为金属亲油、亲水性顺序表
印刷原理及工艺
2.选择性吸附的印刷工艺措施
印刷原理及工艺
选择题：P晒S版版制版的二 次▪ 晒曝版光作用是 紫外线灯
（ 软片

印刷行业平版印刷机使用说明书使用说明书一、产品概述平版印刷机是一种用于印刷纸张、卡纸等材料的专用设备。

本说明书将详细介绍该平版印刷机的组成、操作流程和注意事项。

二、产品组成1. 平版印刷机主机：包括底座、进纸装置、印刷装置等部分。

2. 平版：用于印刷图文信息的铜制版或聚酯薄膜。

3. 墨水系统：包括墨池、墨盘、墨辊、墨刀等部件。

4. 控制面板：提供操作控制和参数调整功能。

5. 进纸输送系统：用于将纸张送入平版印刷机。

三、操作流程1. 准备工作a. 将平版安装在印刷机的印刷装置上，并确保固定牢固。

b. 检查墨池中的墨水是否充足，如不足则添加适量墨水。

c. 清洁并调整好进纸输送系统，确保纸张能够顺利进入印刷区域。

2. 打开电源a. 检查电源连接是否正常。

b. 打开电源开关，待机器启动完毕后进入下一步操作。

3. 调整印刷参数a. 使用控制面板上的按钮或旋钮，调整所需的印刷参数，如印刷速度、墨水厚度等。

b. 确保印刷参数与所需印刷效果相符。

4. 开始印刷a. 将待印刷的纸张放置在进纸装置上，调整好位置。

b. 按下启动按钮，平版印刷机将开始进行印刷操作。

c. 在印刷过程中，注意观察印刷效果，如出现问题，及时停机处理。

5. 完成印刷a. 当所需印刷数量达到或印刷任务完成时，按下停机按钮，平版印刷机将停止运行。

b. 关闭电源开关，断开电源连接。

四、注意事项1. 操作人员必须经过培训并熟悉本说明书内容后方可操作平版印刷机。

2. 严禁将手指或其他物品伸入印刷区域，以免发生意外伤害。

3. 定期检查并清洁印刷机各部件，保持设备正常运行。

4. 注意墨水的储存和使用，防止墨水过期或被污染。

5. 在操作过程中，如发现设备异常响声、异味或其他异常情况，应及时停机检查。

附注：本说明书仅适用于我公司生产的平版印刷机，其他型号的机器使用方法可能有所不同，请以其相关说明书为准。

以上是对印刷行业平版印刷机使用说明的详细介绍，希望能帮助您正确、安全地使用该设备。

一、纸张
1、纸张的组成
❖ 纸张一般由植物纤维相互交织、再加适量的 填料、胶料、色料组成。
❖ 植物纤维是构成 纸张的主要成分， 是从木材、草类 等植物中提取出 来的。植物纤维 是决定纸张性能 的主要因素。
❖ 针叶木 纤维长，可用来造高强度的高级纸张。
落叶松及落叶材
马尾松
❖ 阔叶木 纤维较针叶木短，一般用来制造印刷类纸。
棉 花
❖ 填料是细小矿物颗粒，其作用是填充纤维间 的空隙，使纸张平整、光滑，增加纸张重量， 降低纸张透明度，提高纸张白度，增加纸张 耐磨能力，降低纸张吸收性。
常用的加填原料
滑石粉、碳酸钙、高岭土、钛白粉，除以上几 种加填料外，还有烧石膏、钙镁白、碳酸镁、硫酸 钡、锌钡白等。
滑
高
石
岭
粉
土
❖ 胶料是一种胶质物，可粘接纤维、填料，堵 塞纤维间的间隙，减少毛细管作用，增加纤 维粘结力，改善纸张强度与光泽，减少纸张 表面起毛现象，降低纸张吸水性，增加纸表 面强度。
❖ 10、按规定进行设备保养，机器故障应按规 定及时报修。
❖ 11、每天安排值日生清洁实训室与清洗印刷 机，印刷机未清洗干净不得下课。
车间现场管理制度
❖ 1、印刷机规则排列，机头方向一致，印刷机 之间距离充足，操作方便，互不影响。
❖ 2、油墨及印刷辅助材料有规则地堆放到印刷 传动面侧，取用方便。
❖ 3、调机装版等工具存放到工具箱及指定地点。
安全操作总规程
❖ 1、凡每次开动设备前，先要检查设备上有无 遗留工夹具、螺钉、铁屑等杂物，排除一切 障碍物；危险区域有否旁人走近；机台之间 必须互相关照和联系，避免损坏设备或工伤 事故。
❖ 2、机台启动后，操作者必须集中精神，坚守 岗位，非因生产联系，不要互相闲谈或看书 报，不准做与本职工作无关之事，不准擅自 把工作交给他人。严禁手脚及物件放在运转 位置上。

平压印刷机课程设计一、设计背景随着科技的不断发展，印刷技术也在不断更新换代。

平压印刷机是一种新兴的印刷设备，具有高效、高精度等优点，被广泛应用于包装、标签等行业。

为了满足市场对平压印刷机操作人员的需求，需要开设相应的课程，培养专业人才。

二、课程目标本课程旨在培养具备平压印刷机操作技能和实践经验的专业人才，使学生能够熟练掌握平压印刷机的操作原理和方法，并能够进行常见故障排除和维护。

三、教学内容1. 平压印刷机概述1.1 平压印刷机定义1.2 平压印刷机分类1.3 平压印刷机特点2. 平压印刷机结构与原理2.1 平压印刷机结构组成2.2 平压印刷机工作原理3. 平压印刷机操作方法3.1 开启平压印刷机前的准备工作3.2 平压印刷机正常操作流程3.3 平压印刷机常见故障排除方法4. 平压印刷机维护与保养4.1 平压印刷机日常维护4.2 平压印刷机定期保养5. 实操训练5.1 平压印刷机操作实操5.2 故障排除与维护实操四、教学方法本课程采用理论结合实践的教学方法，以课堂讲授和实操训练相结合，注重学生的动手能力和实际操作经验。

五、考核方式本课程采用考试和实操评估相结合的方式进行考核。

其中，理论考试占60%，实操评估占40%。

理论考试包括选择题和简答题，主要测试学生对平压印刷机的理解和掌握情况；实操评估主要测试学生的操作技能和应对故障的能力。

六、参考书目1. 《平压印刷技术》（李明著）2. 《平压印刷机操作手册》（王强编）3. 《印刷机械原理与维护》（张伟著）七、总结本课程旨在培养具备平压印刷机操作技能和实践经验的专业人才，通过课堂讲授和实操训练相结合的教学方法，使学生能够熟练掌握平压印刷机的操作原理和方法，并能够进行常见故障排除和维护。

同时，通过考试和实操评估相结合的方式进行考核，确保学生掌握了必要的知识和技能。

持续跟进新技术
关注行业动态，及时引进新技 术、新工艺，提升印刷品质量
和生产效率。
05
安全操作与注意事项
安全操作规程
开机前的安全检查
在操作印刷机之前，必须进行全 面的安全检查。包括检查机器是 否存在损坏、是否有杂物或障碍 物等。确保机器处于安全状态。
佩戴个人防护装备
操作人员必须佩戴适当的个人防护 装备，如安全帽、防护眼镜、耳塞 等，以减少潜在的危险。
设备检查
检查印刷机各部件是否完好， 如有损坏或老化现象，应及时 更换或维修。
材料准备
准备好需要印刷的纸张、油墨 等原材料，确保其质量符合印 刷要求。
工具准备
准备好操作印刷机所需的工具 ，如扳手、螺丝刀等，以便在 操作过程中进行必要的调整。
印刷机的基本操作流程
1. 开机预热
启动印刷机，根据设备要求进行预热，确保 设备正常运行。
紧急情况下的安全应对措施
停电或故障处理
遇到突然停电或机器故障时，应 立即切断电源，并通知专业人员
进行检修。
火灾应急处理
若发生火灾，应立即启动火警报 警系统，并使用灭火器进行初期
灭火，同时组织人员疏散。
人员受伤处理
若有人员受伤，应立即进行急救 处理，并及时拨打急救电话，送
往医院治疗。
THANK YOU
印版损坏时应立即停机更换印版，检查印版固定 装置是否松动或磨损，及时进行调整或更换。在 更换印版时要注意安全，避免手部受伤。
设备故障
当印刷机出现严重故障时，应立即停机并断开电 源，联系专业维修人员进行检查和维修。切勿私 自拆卸设备或尝试维修，以免造成更大损失。
03
印刷机维护保养
印刷机的日常保养
清洁工作

PZ4880型机组式4色胶印机传动系统
低速 爬行电机1
蜗轮3
蜗杆4
通电吸合
… 大带轮11
正常运转
电磁 离合器5
小带轮9
主电机19
二、传动系统中的主要机构
减速机构 安全机构 主机与给纸机之间的传动 联轴器 电磁离合器
减速机构
圆柱齿轮传动 —— 传动比不变，传动效率高，所 传递的功率及速度范围大，结构紧凑，工作可靠， 寿命长 蜗轮蜗杆传动 —— 结构紧凑，工作平稳，无噪声， 传动比大，自锁
—— 手摇把 12 、小齿轮13、 大齿轮11
低 速 连 续 运 转、正 点、反 点
低速运动电机3 减速器1 小带轮2
小带轮7
主电机16 不转动
大带轮8
离合器4
大带轮5
…
滚筒
J4102型四开单色胶印机传动系统
电机 —— 电磁调速异步电动机 1 有刹车装置 2 无低速爬行电机、不能反点 3 调节不便
齿轮11 （递纸牙轴）
齿轮5（10） 压印滚筒
ቤተ መጻሕፍቲ ባይዱ
齿轮4
J2203型的两个主要特点：
主传动采用两个电机（快速运动电机和低速 运动电机）。
传动面的结构放到墙板外侧，从而改善了机 器的装配工艺性能和润滑条件，也便于机器 的保养与维修。
主 电 机 16
电磁调速异步电机，无刹车功能
停车功能 —— 离合器 6 慢速功能 —— 小电机 3、离合器 4 手动盘车功能
给纸机 递纸牙轴 压印滚筒 收纸链条
给 纸 机、收 纸 链 条（图2-1-4）
主电机16
小带轮7
大带轮8（小齿轮）
一对锥齿 轮传动
一对小齿轮 传动

印刷机操作流程学习教案.doc一、教学目标1. 了解印刷机的基本结构和工作原理。

2. 掌握印刷机的操作流程。

3. 学会印刷机的日常维护和故障排除。

二、教学内容1. 印刷机的基本结构：介绍印刷机的主要组成部分，如纸张输送系统、印刷单元、油墨供应系统、控制系统等。

2. 印刷机的工作原理：讲解印刷机的工作流程，包括纸张输送、印刷、烘干、冷却等环节。

3. 印刷机的操作流程：详细介绍印刷机的操作步骤，如开机准备、调节参数、装版、印刷、停机等。

4. 印刷机的日常维护：讲解印刷机的维护方法，如清洁、润滑、更换易损件等。

5. 印刷机故障排除：介绍常见的印刷机故障及解决方法。

三、教学方法1. 讲授法：讲解印刷机的基本结构、工作原理、操作流程等理论知识。

2. 演示法：现场演示印刷机的操作过程，让学生直观地了解印刷机的工作情况。

3. 实践法：让学生亲自动手操作印刷机，增强实践能力。

4. 讨论法：组织学生分组讨论，分享操作心得和故障解决经验。

四、教学准备1. 印刷机一台：确保设备正常运行，备用一些易损件。

2. 教材或教案：提供给学生参考。

3. 演示文稿：用于讲解印刷机的基本结构、工作原理等。

4. 故障案例：用于讲解印刷机故障排除。

五、教学过程1. 导入：简要介绍印刷机在印刷行业的重要性，激发学生的学习兴趣。

2. 讲解印刷机的基本结构和工作原理：通过演示文稿和实物讲解印刷机的各个组成部分及其作用。

3. 讲解印刷机的操作流程：详细讲解印刷机的操作步骤，让学生了解印刷过程中的注意事项。

4. 演示印刷机操作过程：现场演示印刷机的操作，让学生直观地了解印刷过程。

5. 学生动手操作：让学生亲自动手操作印刷机，巩固所学知识。

6. 讲解印刷机的日常维护：教学生如何进行印刷机的日常维护，延长设备使用寿命。

7. 讲解印刷机故障排除：通过故障案例，让学生学会分析故障原因和解决方法。

9. 作业布置：布置一些与印刷机操作相关的基础作业，巩固所学知识。
