（1）两级燃烧• 空气量分两段送入炉膛，第一级的空气量大约为80%左右，从主燃烧区送入；第二级的空气量占20%左右，从燃烧区的上方送入，两级喷口之间的距离为1.5~2m。
• 可以降低燃料型和温度型NOx 的生成。
• 应保证第二级空气与燃尽区火焰的混合良好，避免造成不完全燃烧。
• 一次燃烧区内由于缺氧，形成还原性气氛，这样使灰熔点降低，不仅容易引起结渣，还会产生腐蚀。
• 由于燃烧分段进行，火焰拉长，如果组织不好，焦炭难以燃尽，还会引起炉膛出口处的受热面结渣。
（2）MACT与A-MACT炉内脱氮技术 MACT炉内脱氮技术：• 控制主燃烧区的燃料与空气比为0.8~0.9。
• 在主燃烧器上方设置OFA（Over Fuel Air）供风，使主燃烧区生成的NOx 到达OFA区时，由于缺氧而被还原成N2。
• 在上二次风OFA喷口上部再设置一层附加空气AA （Additional Air），还原区的未燃物进入燃尽区后与 AA供风混合，被充分燃烧。
A-MACT燃烧技术：• 将AA供风进一步细分为上下两层，以促进未燃物与空气的均匀混合，提高燃烧效率• 可将NOx 控制在60~150ppm内。
（3）扩大还原燃烧技术• 在主燃烧区与燃尽区之间留有较大的空间，并注入IAP供风（分级风），形成HCN、NH3、HC等还原性气氛，促使NOx还原。
• 与两段燃烧法相比，NOx 减少了35%，由210ppm降低到130~140ppm。
低NOx燃烧技术专业资料
燃煤锅炉的低NO x燃烧技术NOx是对N2O、NO2.NO、N2O5以及PAN等氮氧化物的统称。
在煤的燃烧过程中, NOx生成物重要是NO和NO2, 其中尤以NO是最为重要。
实验表白, 常规燃煤锅炉中NO生成量占NOx总量的90%以上, NO2只是在高温烟气在急速冷却时由部分NO转化生成的。
N2O之所以引起关注, 是由于其在低温燃烧的流化床锅炉中有较高的排放量, 同是与地球变暖现象有关, 对于N2O的生成和克制的内容我们将结合流化床燃烧技术进行介绍。
因此在本章的讨论中, NOx即可以理解为NO和NO2。
一、燃煤锅炉NO x的生成机理根据NOx中氮的来源及生成途径, 燃煤锅炉中NOx的生成机理可以分为三类: 即热力型、燃料型和快速型, 在这三者中, 又以燃料型为主。
它们各自的生成量和炉膛温度的关系如图3-1所示。
实验表白, 燃煤过程生成的NOx中NO占总量的90%, NO2只占5%～10%。
1.热力型NOx热力型NOx是参与燃烧的空气中的氮在高温下氧化产生的, 其生成过程是一个不分支的链式反映, 又称为捷里多维奇（Zeldovich）机理→(3-1)O2O2→+O+NONN(3-2)2→+N+NOOO(3-3)2如考虑下列反映→+(3-4)N+NOHOH则称为扩大的捷里多维奇机理。
由于N≡N三键键能很高, 因此空气中的氮非常稳定, 在室温下, 几乎没有NOx生成。
但随着温度的升高, 根据阿仑尼乌斯（Arrhenius）定律, 化学反映速率按指数规律迅速增长。
实验表白, 当温度超过1200℃时, 已有少量的NOx生成, 在超过1500℃后, 温度每增长100℃, 反映速率将增长6～7倍, NOx的生成量也有明显的增长, 如图3-1所示。
但总体上来说, 热力型NOx的反映速度要比燃烧反映慢, 并且温度对其生成起着决定性的影响。
对于煤的燃烧过程, 通常热力型NOx不是重要的, 可以不予考虑。
一般来说通过减少火焰温度、控制氧浓度以及缩短煤在高温区的停留时间可以克制热力型NOx的生成。
低NOx燃烧技术
欧洲标准：200 mg/m3 ，挥发分较高、发热量高的商品煤。
美国标准： 180 mg/m3，全部挥发分较高的烟煤； 日本标准： 150 mg/m3，基本是燃烧原煤（包括洗块、洗中、洗末） 中国标准： 200 mg/m3，2003年以前投产的锅炉。 100 mg/m3，2003年以后投产的锅炉。 劣质煤（洗中煤、洗末煤）挥发分低、灰分高、发热量低、高水 分的煤种。
4.2 锅炉过量空气系数的影响 当空气不分级燃烧时，降低过量空气系数，在一定程度上会起到限制 反应区内氧浓度的目的，因而对热力型NOx和燃料型NOx的生成都有明显 的控制作用，采用这种方法可使NOx生成量降低15%～20%。但是CO浓度 会随之增加，燃烧效率下降。当采用空气分级时，可以有效NOx排放量， 随着一次风量减少，二次风量增加，N被氧化的速度降低，NOx排放量也 相应下降。
1.3 美国洛杉机光化学烟雾
• 美国光化学烟雾对农业和林业的危害曾波及27个州。 • 1952年美国洛杉矶发生光化学烟雾，附近农作物一夜之间严重受害；6.5 万公顷的森林，29％严重受害，33％中等受害，其余38％也受轻度损害。
2
序号
“十二五”国家主要污染物总量控制(GB13223-2011)
污染物项目 烟尘 全部 新建锅炉 二氧化硫 适用条件 限值 30 100 200(1) 200 400(1) 100 200(2) 0.03 30 100 200 污染物排放监控位置
挥发分N/燃料N,%
时间,ms
影响NOx生成的主要因素是： 一、炉膛温度水平，炉膛温度越高，NOx排放量越大； 二、高温燃烧区的含氧量，过量空气系数越高，NOx排放量越大。 因此在低NOx燃烧器设计时，在高温区低氧、在相对低温区过氧的燃烧方 式。
低负荷低挥发份煤稳燃措施
低负荷低挥发份煤稳燃措施

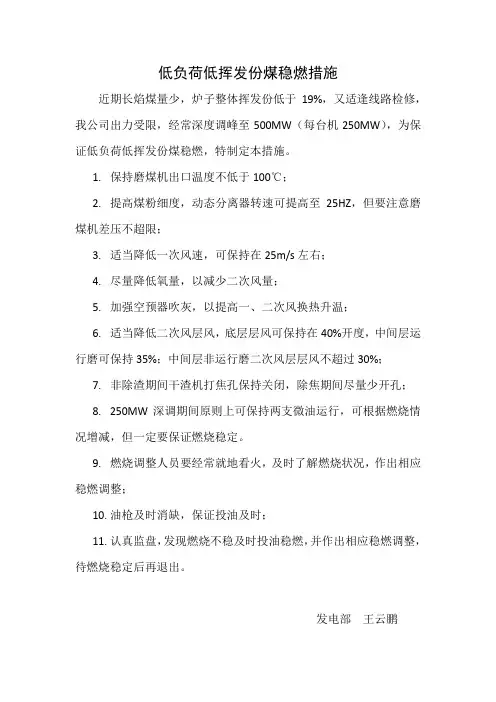

近期长焰煤量少，炉子整体挥发份低于19%，又适逢线路检修，我公司出力受限，经常深度调峰至500MW（每台机250MW），为保证低负荷低挥发份煤稳燃，特制定本措施。
1.保持磨煤机出口温度不低于100℃；
2.提高煤粉细度，动态分离器转速可提高至25HZ，但要注意磨煤机差压不超限；
3.适当降低一次风速，可保持在25m/s左右；
4.尽量降低氧量，以减少二次风量；
5.加强空预器吹灰，以提高一、二次风换热升温；
6.适当降低二次风层风，底层层风可保持在40%开度，中间层运行磨可保持35%；中间层非运行磨二次风层层风不超过30%；
7.非除渣期间干渣机打焦孔保持关闭，除焦期间尽量少开孔；
8.250MW深调期间原则上可保持两支微油运行，可根据燃烧情况增减，但一定要保证燃烧稳定。
9.燃烧调整人员要经常就地看火，及时了解燃烧状况，作出相应稳燃调整；
10.油枪及时消缺，保证投油及时；
11.认真监盘，发现燃烧不稳及时投油稳燃，并作出相应稳燃调整，待燃烧稳定后再退出。
发电部王云鹏。
低NOx煤粉燃烧技术
因此,不但延迟了燃烧过程,而且在还原性 气氛中降低了生成NOx的反应率,抑制了 NOx在这一燃烧中的生成量.为了完成全部 燃烧过程,完全燃烧所需的其余空气则通过 布置在主燃烧器上方的专门空气喷口OFA （over fire air）――称为"燃尽风（火上风） "喷口送入炉膛,与第一级燃烧区在"贫氧燃 烧"条件下所产生的烟气混合,在α＞1的条 件下完成全部燃烧过程.由于整个燃烧过程 所需空气是分两级供入炉内,故称为空气分 级燃烧法.
燃料分级燃烧
利用这一原理,将80-85%的燃料送入第一级燃烧 区,在α>1条件下,燃烧并生成NOx.送入一级燃烧 区的燃料称为一次燃料,其余15-20%的燃料则在 主燃烧器的上部送入二级燃烧区,在α<1的条件下， 形成很强的还原性氛围，使得在一级燃烧区生成 的NOx在二级燃烧区内被还原成氮原子，二级燃 烧区又称为再燃区，送入二级燃烧区的燃料又称 为二次燃料或者再燃燃料。在再燃区中不仅使得 已生成的NOx得到还原，还抑制了新的NOx的生 成，可使NOx的排放浓度进一步降低。
目前，国内外控制NOx排放的技术措施主要 有两大类： 采用低NOx的燃烧技术，通过改变燃烧过 程来有效地控制NOx的生成。 尾部烟道脱硝处理。使用选择性催化还原 （SCR）和选择性非催化还原（SNCR） 两种方式对烟道气进行处理。
低NOx煤粉燃烧技术目前主要有以下几种 1）低过量空气燃烧 2）空气分级燃烧 3）燃料分级燃烧 4）烟气再循环 5）低NOx燃烧器
燃料分级燃烧
在燃烧中已生成的NO遇到烃根CHi和未完全燃 烧产物CO、H2、C和CnHm时,会发生NO的还 原反应,反应式为： 4NO+CH4 =2N2+CO2+2H2O 2NO+2CnHm+(2n+m/2-1)O2 =N2+2nCO2+mH2O 2NO+2CO =N2+2CO2 2NO+2C =N2+2CO 2NO+2H2 = N2+2H2O
低NOX煤粉燃烧技术概述
低NOX煤粉燃烧技术概述摘要:本文共分为四大部分:从当前火电厂脱氮的结设备构特点及组成～工作原理～燃烧方式～控制方法以及在火电厂中的应用前景等方面进行了浅显的描述。
其中重要是对该设备的主要原理和控制方法～控制性能及特点方面进行了阐述。
关键词:结构特点、工作原理、燃烧方式、控制方法。
Abstract: This paper is divided into four parts: from the current circulatingfluidized bed power plant characteristics of the structure and composition， working principle， and combustion of pulverized coal-fired boiler contrast， the control method and the application of thermal power plants in areas such as prospects forthe simple description. One important is the boiler control system for the maincontrol methods to control aspects of performance and features， and explainsKey words: current circulating、bed power plant、combustion of pulverized、boiler control system.一引言近年来能源利用造成的环境污染越来越严重～其中矿物燃料的燃烧所排放出来的氮氧化物(NOX)己成为环境污染的一个重要方面。
NOX是N2O、NO、NO2、N2O3、N2O4和N2O5的总称。
我国能源以煤为主。
低负荷燃烧技术

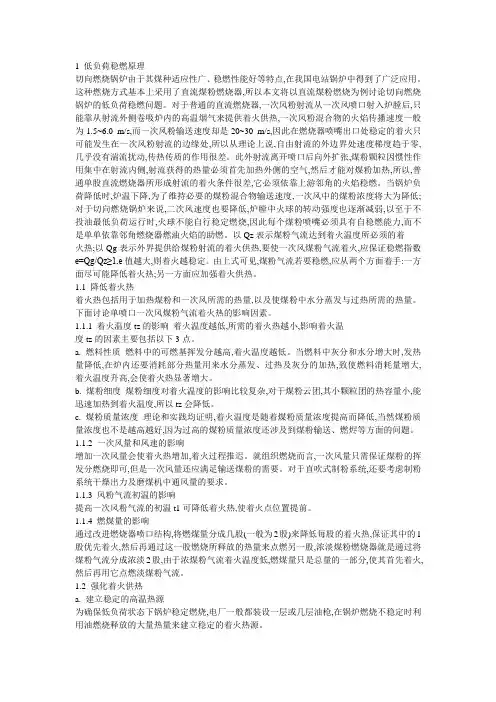

1 低负荷稳燃原理切向燃烧锅炉由于其煤种适应性广、稳燃性能好等特点,在我国电站锅炉中得到了广泛应用。
这种燃烧方式基本上采用了直流煤粉燃烧器,所以本文将以直流煤粉燃烧为例讨论切向燃烧锅炉的低负荷稳燃问题。
对于普通的直流燃烧器,一次风粉射流从一次风喷口射入炉膛后,只能靠从射流外侧卷吸炉内的高温烟气来提供着火供热,一次风粉混合物的火焰传播速度一般为1.5~6.0 m/s,而一次风粉输送速度却是20~30 m/s,因此在燃烧器喷嘴出口处稳定的着火只可能发生在一次风粉射流的边缘处,所以从理论上说,自由射流的外边界处速度梯度趋于零,几乎没有湍流扰动,传热传质的作用很差。
此外射流离开喷口后向外扩张,煤粉颗粒因惯性作用集中在射流内侧,射流获得的热量必须首先加热外侧的空气,然后才能对煤粉加热,所以,普通单股直流燃烧器所形成射流的着火条件很差,它必须依靠上游邻角的火焰稳燃。
当锅炉负荷降低时,炉温下降,为了维持必要的煤粉混合物输送速度,一次风中的煤粉浓度将大为降低;对于切向燃烧锅炉来说,二次风速度也要降低,炉膛中火球的转动强度也逐渐减弱,以至于不投油最低负荷运行时,火球不能自行稳定燃烧,因此每个煤粉喷嘴必须具有自稳燃能力,而不是单单依靠邻角燃烧器燃油火焰的助燃。
以Qz表示煤粉气流达到着火温度所必须的着火热;以Qg表示外界提供给煤粉射流的着火供热,要使一次风煤粉气流着火,应保证稳燃指数e=Qg/Qz≥1,e值越大,则着火越稳定。
由上式可见,煤粉气流若要稳燃,应从两个方面着手:一方面尽可能降低着火热;另一方面应加强着火供热。
1.1 降低着火热着火热包括用于加热煤粉和一次风所需的热量,以及使煤粉中水分蒸发与过热所需的热量。
下面讨论单喷口一次风煤粉气流着火热的影响因素。
1.1.1 着火温度tz的影响着火温度越低,所需的着火热越小,影响着火温度tz的因素主要包括以下3点。
a. 燃料性质燃料中的可燃基挥发分越高,着火温度越低。
当燃料中灰分和水分增大时,发热量降低,在炉内还要消耗部分热量用来水分蒸发、过热及灰分的加热,致使燃料消耗量增大,着火温度升高,会使着火热显著增大。
W型火焰
（2）烟气再循环燃烧技术：

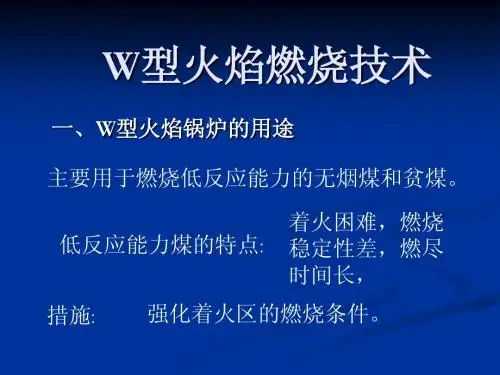

（3）浓淡燃烧技术W型火焰锅炉的用途
主要用于燃烧低反应能力的无烟煤和贫煤。
低反应能力煤的特点: 措施: 着火困难，燃烧 稳定性差，燃尽 时间长，
强化着火区的燃烧条件。
W型火焰炉采用稳燃措施
1、在燃烧器—炉拱区域敷设了大量的卫燃 带，提高了燃烧器区域的温度。 2、W炉实现集中燃烧，分级送风，提高燃烧温 度。
当燃烧处于高负荷状态或燃料挥发分变大时, 减小分级风，增大燃烧器风量，可使火焰长度增 加，延长燃料在燃烧区的停留时间，有利于燃尽。
当燃烧处于低负荷状态或燃料中挥发分减 小，应适当增大分级风，减小燃烧器二次风量。 一次风喷口内还可布置旋流叶片，使一次 风气流射出喷口后产生轻度旋转，并形成中心 回流，增强着火的稳定性。
3、采用了浓度可调的浓缩型煤粉燃烧器，煤 粉喷嘴出口气流可实时调节。
二、W火焰锅炉的主要技术
燃烧室敷设围燃带+煤粉浓缩燃烧器。 三、w火焰炉膛结构
四、W型火焰锅炉的燃烧器
采用旋风分离器将煤粉浓缩后，煤粉空气 混合物被分为浓、淡两股煤粉气流，浓煤粉 气流从旋风分离器下部经过喷口进入炉膛， 而淡煤粉气流经过旋风分离器上部的抽气管 送入炉膛。
低负荷稳燃及低NOX煤粉燃烧技术 一、低负荷稳燃技术 (1)提高一次风气流中的煤粉浓度。
(2)提高煤粉气流初温。
(3)提高煤粉颗粒细度。 (4)在难燃煤中加入易燃燃料。
二、低NOx煤粉燃烧技术
1．NOx的生成机理 2、低NOx煤粉燃烧器
3．炉内脱氮技术 4、降低NOX 的燃烧技术措施
（1）空气分级燃烧技术：
（3）浓淡燃烧技术W型火焰锅炉的用途
主要用于燃烧低反应能力的无烟煤和贫煤。
低反应能力煤的特点: 措施: 着火困难，燃烧 稳定性差，燃尽 时间长，
强化着火区的燃烧条件。
W型火焰炉采用稳燃措施
1、在燃烧器—炉拱区域敷设了大量的卫燃 带，提高了燃烧器区域的温度。 2、W炉实现集中燃烧，分级送风，提高燃烧温 度。
当燃烧处于高负荷状态或燃料挥发分变大时, 减小分级风，增大燃烧器风量，可使火焰长度增 加，延长燃料在燃烧区的停留时间，有利于燃尽。
当燃烧处于低负荷状态或燃料中挥发分减 小，应适当增大分级风，减小燃烧器二次风量。 一次风喷口内还可布置旋流叶片，使一次 风气流射出喷口后产生轻度旋转，并形成中心 回流，增强着火的稳定性。
3、采用了浓度可调的浓缩型煤粉燃烧器，煤 粉喷嘴出口气流可实时调节。
二、W火焰锅炉的主要技术
燃烧室敷设围燃带+煤粉浓缩燃烧器。 三、w火焰炉膛结构
四、W型火焰锅炉的燃烧器
采用旋风分离器将煤粉浓缩后，煤粉空气 混合物被分为浓、淡两股煤粉气流，浓煤粉 气流从旋风分离器下部经过喷口进入炉膛， 而淡煤粉气流经过旋风分离器上部的抽气管 送入炉膛。
低负荷稳燃及低NOX煤粉燃烧技术 一、低负荷稳燃技术 (1)提高一次风气流中的煤粉浓度。
(2)提高煤粉气流初温。
(3)提高煤粉颗粒细度。 (4)在难燃煤中加入易燃燃料。
二、低NOx煤粉燃烧技术
1．NOx的生成机理 2、低NOx煤粉燃烧器
3．炉内脱氮技术 4、降低NOX 的燃烧技术措施
（1）空气分级燃烧技术：
小型煤粉锅炉低NOx高效燃烧应用技术

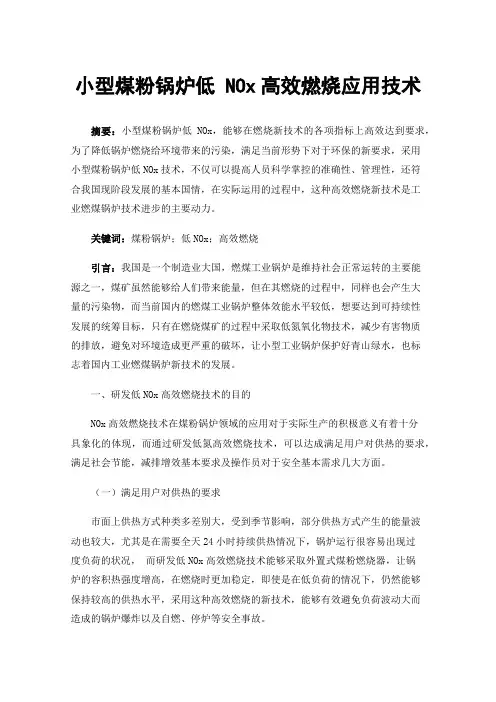

小型煤粉锅炉低 NOx高效燃烧应用技术摘要：小型煤粉锅炉低NOx，能够在燃烧新技术的各项指标上高效达到要求，为了降低锅炉燃烧给环境带来的污染，满足当前形势下对于环保的新要求，采用小型煤粉锅炉低NOx技术，不仅可以提高人员科学掌控的准确性、管理性，还符合我国现阶段发展的基本国情，在实际运用的过程中，这种高效燃烧新技术是工业燃煤锅炉技术进步的主要动力。
关键词：煤粉锅炉；低NOx；高效燃烧引言：我国是一个制造业大国，燃煤工业锅炉是维持社会正常运转的主要能源之一，煤矿虽然能够给人们带来能量，但在其燃烧的过程中，同样也会产生大量的污染物，而当前国内的燃煤工业锅炉整体效能水平较低，想要达到可持续性发展的统筹目标，只有在燃烧煤矿的过程中采取低氮氧化物技术，减少有害物质的排放，避免对环境造成更严重的破坏，让小型工业锅炉保护好青山绿水，也标志着国内工业燃煤锅炉新技术的发展。
一、研发低NOx高效燃烧技术的目的NOx高效燃烧技术在煤粉锅炉领域的应用对于实际生产的积极意义有着十分具象化的体现，而通过研发低氮高效燃烧技术，可以达成满足用户对供热的要求，满足社会节能，减排增效基本要求及操作员对于安全基本需求几大方面。
（一）满足用户对供热的要求市面上供热方式种类多差别大，受到季节影响，部分供热方式产生的能量波动也较大，尤其是在需要全天24小时持续供热情况下，锅炉运行很容易出现过度负荷的状况，而研发低NOx高效燃烧技术能够采取外置式煤粉燃烧器，让锅炉的容积热强度增高，在燃烧时更加稳定，即使是在低负荷的情况下，仍然能够保持较高的供热水平，采用这种高效燃烧的新技术，能够有效避免负荷波动大而造成的锅炉爆炸以及自燃、停炉等安全事故。
（二）满足社会节能减排增效的基本要求国内相关检测机构和相关政策，在近几年都明确提出了对社会和锅炉燃烧及其他环保产品的质量，为了全面贯彻绿水青山就是金山银山的可持续性发展理念，小型锅炉煤粉燃烧技术的改变，让有机热载体煤粉锅炉和蒸汽煤粉锅炉，超过了热效率指标目标值的要求，这意味着与传统的锅炉燃煤指标相比，综合成本能够大大下降30%，同时这项新技术在燃烧的过程中可以实现低NOx的排放，让NOx排放浓度小于规定标准，减少大气污染物，满足部分居民和相关政策对于当前社会阶段节能减排增益的需求。
低负荷稳燃及低NOx煤粉燃烧技术.
低负荷稳燃及低NOx煤粉燃烧技术「低负荷相燃技术二攸NOx煤粉燃烧技术・■低负荷稳燃技术［、2、樓粉F流加3、_4、蕊煤中加入墨帧料£0 ・・■•$*1. 捉岛一次风气漩中的煤粉浓度。
•减少了 次KW.可减少若火热:•提高了煤粉气流中挥发分的浓度.使火焰传播速度提卧•燃烧放热相对集中.使着火区保持高温•但煤粉浓度过商・由于若火区严匝缺氧.而影响挥发分的充分燃烧. 造成大献的煤烟产生，彰响颗粒汨反的升為，址缓杵火”或川M 挥发分 燃烧缺氧.便火焰不能正常传播•而引起右火不稳定.2. 提珞煤粉气流初温°方法：提岛热风温度.•町减少煤粉右火热。
次风温从20 1捉髙刘300 2时，若火热可诚少60%； •次风泪从20 C 升玄400 €时，杵火热可减少80%•町提為炉内温度水平：图6・29热Mfi®对炉内烟温的影响1—ftWtfl 度为 3OO-31OT ； 2-330-3501：;3—380 - 400X ：3、捉同煤粉颗粒细度。
•町提高3位质址的煤粉衣血枳•从而提岛火焰传播速度.捉岛燃烧税定性。
煤粉燃尽时间勺颗粒直於的平方成正比。
•不过.煤粉颗粒细度受烧煤出力和磨煤机电耗的限制°煤粉•!純度对火焰传I•速度的豪响1 一平均较径为t<v»{2—平均位矗为27呻4、在难燃煤中加入易燃燃料.•投入霧化燃油助燃。
•投入气体燃料助燃。
•混入挥发分较人的煤粉。
二.低NO,煤粉燃烧技术1. NOJKJ生成机理'1)，NO,(2) 纠"NO.(3) 快也：餐JNO”(1)淋度空NO,机理：空气中的氯右超过1500芒的扃温卜I发生掘化反应.温度越品.NO,的生成贰越多.如果局部区域的火焰温度很岛•将产生人;d 的NO八这部分NO,占NOx总址的10%-20%c製求^燃烧处J•较低的温度水T.同时痉求燃烧中心乞处的火焰組度分和血匀.如采用分级配!<•<2)燃料熨NO,机理&燃料中的氮.上娶楚挥发分中的亂化合物哽热分解和讯化成NO X山NOjAd的80%、90%・认儿“NOJ吹化燃烧器出II处的火焰中心生成•由「大部分煤粒中的挥发分在30・50ms内析出.巧煤粉气流的速度为10-15m/s时.挥发分析出的彳j程小f1m.,耍求：控制燃料着火初期的过罐空气系数。
