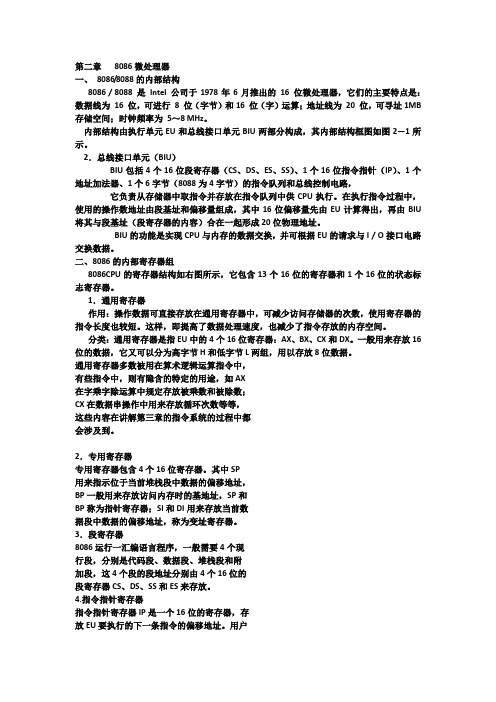

第二章8086微处理器一、8086/8088的内部结构8086／8088 是Intel 公司于1978年6月推出的16 位微处理器，它们的主要特点是：数据线为16 位，可进行8 位（字节）和16 位（字）运算；地址线为20 位，可寻址1MB 存储空间；时钟频率为5～8 MHz。

内部结构由执行单元EU和总线接口单元BIU两部分构成，其内部结构框图如图2—1所示。

2．总线接口单元（BIU）BIU包括4个16位段寄存器（CS、DS、ES、SS）、1个16位指令指针（IP）、1个地址加法器、1个6字节（8088为4字节）的指令队列和总线控制电路，它负责从存储器中取指令并存放在指令队列中供CPU执行。

在执行指令过程中，使用的操作数地址由段基址和偏移量组成，其中16位偏移量先由EU计算得出，再由BIU 将其与段基址（段寄存器的内容）合在一起形成20位物理地址。

BIU的功能是实现CPU与内存的数据交换，并可根据EU的请求与I／O接口电路交换数据。

二、8086的内部寄存器组8086CPU的寄存器结构如右图所示，它包含13个16位的寄存器和1个16位的状态标志寄存器。

1．通用寄存器作用：操作数据可直接存放在通用寄存器中，可减少访问存储器的次数，使用寄存器的指令长度也较短。

这样，即提高了数据处理速度，也减少了指令存放的内存空间。

分类：通用寄存器是指EU中的4个16位寄存器：AX、BX、CX和DX。

一般用来存放16位的数据，它又可以分为高字节H和低字节L两组，用以存放8位数据。

通用寄存器多数被用在算术逻辑运算指令中，有些指令中，则有隐含的特定的用途，如AX在字乘字除运算中规定存放被乘数和被除数；CX在数据串操作中用来存放循环次数等等，这些内容在讲解第三章的指令系统的过程中都会涉及到。

2．专用寄存器专用寄存器包含4个16位寄存器。

其中SP用来指示位于当前堆栈段中数据的偏移地址，BP一般用来存放访问内存时的基地址，SP和BP称为指针寄存器；SI和DI用来存放当前数据段中数据的偏移地址，称为变址寄存器。
