核电子学与核仪器课件6[1]

PPT文档演模板
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
¨ 前置放大器的串联噪声和并联噪声
探测器-前置放大器第一级的信号和主要噪声源的等效电路。
PPT文档演模板
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
（2）低温运用。当温度T低时，a噪声较小，而且由于探测器漏电流及场效应管栅极漏电流减少也使b噪声减少。特别是场效应管的跨导也与温度有关，在一定温度范围内，gm值要比常温大一倍左右。
PPT文档演模板
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
¨ 降低前置放大器噪声的措施
n 2.3电荷灵敏前置放大器的噪声分析
¨ 前置放大器中a噪声和b噪声和c噪声
以a、b、c输入并联电流噪声表示的等效电路：
•等效输入端电流噪声
PPT文档演模板
•等效输出端电压噪声
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
¨ 前置放大器中a噪声和b噪声和c噪声
PPT文档演模板
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
¨ 前置放大器的串联噪声和并联噪声
当反馈足够深时由图(a)
由图(b)
最终得到
PPT文档演模板
核电子学与核仪器课件6[1]
二、电荷灵敏前置放大器
n 2.3电荷灵敏前置放大器的噪声分析
¨ 前置放大器的串联噪声和并联噪声
变换增益、输出稳定性、输出噪声、输出脉冲上升时间及其稳定性、计数率效应

核电子学与核仪器课件16

一、时间分析概述
n 所谓时间分析是指测量的两个相关核事件的时间间隔概率密度分布。表征一个时间分析系统的主要特性是时间分辨，它是指系统能分开两个事件的能力。目前，用电子学方法测量最小时间间隔约为10-13s。
n 电子学测量时间间隔的范围大概为10-3—10-12s之间。通常μs量级的定时称为慢定时，ps量级的定时称为快定时。
触发电路用作定时电路将会存在延迟。
路漫漫其悠远
核电子学与核仪器课件16
二、定时方法
n 2.1前沿定时
¨ 前沿定时误差分析
将输入信号用方程式表示如下：
路漫漫其悠远
定时时间：
核电子学与核仪器课件16
二、定时方法
¨ 前沿定时误差分析
1）输入信号幅度和上升时间变化引起的时间移动
信号幅度变，上升时间不变：
噪声均方根值为vn 噪声引起的过阈时间的标准偏差
路漫漫其悠远
核电子学与核仪器课件16
二、定时方法
4）输入信号统计涨落引起的时间晃动
对于同一种类、同一能量的入射粒子，即使入射到探测器同一区域，探测器输出信号的产生时间、幅度和波形也是涨落的。信号的统计涨落将引起定时的时间晃动。当然，如果定时电路能够消除由于幅度和上升时间变化而产生的时间移动，就能消除由于幅度和上升时间涨落而产生的时间晃动。但是，探测器输出信号产生时间相对于粒子入射时刻的涨落和信号波形的涨落，仍将引起定时电路的时间晃动。
核电子学与核仪器-课件 16
路漫漫其悠远
2020/11/19
核电子学与核仪器课件16
第四章关键点
n 脉冲幅度甄别器
工作原理、微分谱、积分谱、一般要求、半计数法
n 单道脉冲幅度甄别器

核电子学与核仪器课件17

PPT文档演模板
核电子学与核仪器课件17
符合曲线测量装置及符合曲线
PPT文档演模板
核电子学与核仪器课件17
三、符合
n 3.2符合电路
¨ 慢符合电路
n 慢符合电路的分辨时间范围大概为10ns到10μs之间。慢符合电路单元大多用与非门作成。
n 实际符合电路都需要一个比较好的输入成形级，使输入信号成形为宽度相同且稳定的脉冲信号。
PPT文档演模板
核电子学与核仪器课件17
¨ 快信号传输和传输电缆
n 在使用电缆传输信号时，需要区分所传输的脉冲信号是快脉冲还是慢脉冲。由于所用电缆的传输速度一般为 vp=3.3ns/m ，所以信号在电缆中的传输时间为：t=vp·l。信号的上升时间tr<t为快脉冲；上升时间tr>t为慢脉冲。
PPT文档演模板
核电子学与核仪器课件17
三、符合
n 3.1符合方法
•分辨时间：能够产生符合输出的几个输入端脉冲之间的最大时间间隔。
符合单元的工作波形
PPT文档演模板
核电子学与核仪器课件17
三、符合
n 3.1符合方法
符合电路所能识别的“同时”，不是严格的同时，只表明两输入脉冲的到达时间在一定范围内。所以tW越大，发生偶然符合的概率就越大。但是， tW也不能选得太小。由于探测器输出信号存在时间涨落和实际的时检电路存在时间移动和晃动，真符合事件产生的两信号可能不同时到达符合电路，在tW过小时将有真符合计数损失，所以要根据实际条件合适选择tW。选择时主要考虑的问题就是真符合效率和偶然符合计数率。
¨ 起-停型时幅变换
时间间隔变换成脉冲幅度的最简单方法是在起始信号与停止信号之间的时间间隔内，用恒定电流充电的方法。

核电子学与核仪器课件3[1]

PPT文档演模板
核电子学与核仪器课件3[1]
一、核辐射探测器及其输出信号
n 1.2核辐射探测器的主要类别和输出信号
(1)核辐射探测器实质上就是一个能量-电荷转换器，用于把抽象的核辐射信息转换成具体的电信号； (2)对核辐射信息的处理实际上就是对探测器输出信号的处理，从探测器输出信号中提取出核辐射信息，并转换成相应的物理量； (3)核辐射探测器通常可以看成是一个电流源； (4)不同的探测器，其能量-电荷转换过程及持续时间是不同的，输出信号各有其特点，需采用不同的处理方法或手段。
PPT文档演模板
核电子学与核仪器课件3[1]
一、核辐射探测器及其输出信号
1.2核辐射探测器的主要类别和输出信号
气体探测器
入射粒子在电离室中引起电离，电子、离子漂移形成电流；当外加电压升高时，探测器工作于正比区，就成为正比计数器；当气体放大倍数随电压急剧上升，电子雪崩持续发展成自激放电，则成为G-M计数器。
n 一、核辐射探测器及其输出信号
1.1核辐射探测器的要求和特点 1.2核辐射探测器的主要类别和输出信号 1.3核辐射探测器的基本性能 1.4核辐射探测器的输出电路 1.5核辐射探测器输出信号的数学模拟
n 二、核电子学中的噪声
2.1噪声对核测量的影响 2.2噪声的分类和噪声源
PPT文档演模板
核电子学与核仪器课件3[1]
PPT文档演模板
核电子学与核仪器课件3[1]
一、核辐射探测器及其输出信号
n 1.2核辐射探测器的主要类别和输出信号
¨ 半导体探测器
常用的半导体探测器包括金硅面垒探测器、 Ge(Li) 和 Si(Li)探测器、高纯锗探测器等，它们都是以半导体材料为探测介质，具有能量分辨率高，线性范围宽等优点。

核医学常用仪器ppt课件

显示系统在位置信号和发光信号驱动下，显闪烁光点，接着成像装置记录大量闪烁光点。计算机采集处理得到灰度不同的脏器放射性核素二惟分布图，依据放射性浓度差异定位脏器和病变部位。
第二闪烁剂常用POPOP(1,4-双-【5-苯基恶唑基-2】-苯) ）
β-射线样品的测量
测量要点：合理制备样品，使之适合液闪测量的形式，并进行淬灭校正。 1、测量方式：（1）均相测量：是样品以真溶液形式存在于闪烁液中进行测量，测量误差小，计数效率高，是理想的测量方式。（2）非均相测量：是放射性样品存在于非均相体系中，如固-液相或不混溶的液-液相中任一相进行测量。 2、样品制备：常用的方法有酸、碱消化法（使难溶的生物样品经过某些化学变化，成为溶于闪烁液的分子进行测量）和燃烧法（使样品氧化或燃烧，无化学发光和明显的淬灭）。
淬灭校正及其方法
淬灭校正（quench correction）：由于各种因素导致探测效率低下。需作淬灭校正才能相互比较计数率。淬灭校正就是要求出每一样品的实际探测效率，再将其计数率cpm换算成衰变率dpm，从而将淬灭程度不同的因素消除掉。 dps=Bq
校正方法：内标准源法、内道比法、外道比法、H 数法。
放射性测量
积分测量与微分测量
积分测量：用只有一个甄别器的探测器进行放射性测量，将幅度大于甄别阈的全部脉冲记录下来，这样的测量称为积分测量。
微分测量：用单道脉冲幅度分析器进行放射性测量，将幅度在上下甄别阈之间的脉冲记录下来，这样的测量称为微分测量。
液体闪烁测量
放射性样品溶解或悬浮于闪烁液中或分散吸附在固体支持物上浸于闪烁液中进行测量，样品与闪烁液接触紧密，样品的自吸

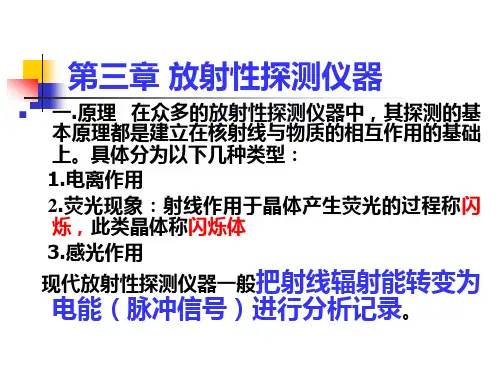

第三章放射性探测仪器
一.原理在众多的放射性探测仪器中，其探测的基本原理都是建立在核射线与物质的相互作用的基础上。具体分为以下几种类型：

核电子学与核仪器课件2[1]

PPT文档演模板
核电子学与核仪器课件2[1]
一、气体探测器
n 1.2电离室的工作机制
¨ 电离室的工作方式 (1) 脉冲型工作状态
记录单个入射粒子的电离效应，处于这种工作状态的电离室称为：脉冲电离室。
(2) 累计型工作状态
记录大量入射粒子平均电离效应，处于这种工作状态的电离室称为：累计电离室。
PPT文档演模板
对不同的气体，W大约为30eV。
PPT文档演模板
核电子学与核仪器课件2[1]
一、气体探测器
n 1.1气体中离子与电子的运动规律
¨ 电子与离子在气体中的运动
当存在外加电场的作用情况时，离子和电子除了与作热运动的气体分子碰撞而杂乱运动和因空间分布不均匀造成的扩散运动外，还有由于外加电场的作用沿电场方向定向漂移。
一、气体探测器
n 1.1气体中离子与电子的运动规律
¨ 气体的电离与激发入射带电粒子与靶原子的核外电子通过库仑作用，使电子获得能量而引起原子的电离或激发。入射粒子直接产生的离子对称为原电离。初电离产生的高速电子足以使气体产生的电离称为次电离。
总电离 =原电离+ 次电离
电离能W：带电粒子在气体中产生一电子离子对所需的平均能量。
n 入射粒子通过电离、激发等效应而在探测器中沉积能量；
n 探测器通过各种机制将沉积能量转换成某种形式的输出信号。
•辐射探测器学习要点（研究问题）：
• 探测器的工作机制； • 探测器的输出回路与输出信号； • 探测器的主要性能指标； • 探测器的典型应用。
PPT文档演模板
核电子学与核仪器课件2[1]
PPT文档演模板
核电子学与核仪器课件2[1]
一、气体探测器

核电子学与核仪器课件

一、概述
1.3放大器的基本参量及测量方法
放大器的幅度过载特性
抗过载性能可用“过载恢复时间”来表示。其定义：在给定过载程度的条件下，放大器输出波形回到基线并保持在基线附近最大额定输出电压±1%的一个带内，小信号增益已回到正常时所需要的时间。然而，由于过载引起的下冲还与放大器的成形电路时间常数、输入脉冲宽度有关，故通常是在一定成形时间常数下，抗过载性能的表示：规定过载脉冲幅度为最大线性输入幅度的多少倍，过载恢复时间则以不过载时的脉宽多少倍来度量。
t'2 r2
t'2 rn
上升时间与带宽的关系：快的上升时间相应有宽的频带，
0.35 f
tr
因此核测量用的脉冲放大器通常是一个宽带放大器，而采用负反馈是提高放大节上升时间很有效的方法。
一、概述
1.3放大器的基本参量及测量方法
其它类型的一些放大器 (1)偏置放大器
(2)快脉冲放大器
快脉冲放大器是放大特别快的信号，往往要求在时间信息方面使用。
An
1
Rf R
信噪比对比：
AS R f AS R R f
信号从同相端输入
An 1 An
二、谱仪放大器的放大节
2.2分立元件构成的放大节电路
（1）采用差分放大器作为输入级，可以提高电路的抗过载性能。
二、谱仪放大器的放大节
2.2分立元件构成的放大节电路
（2）采用交直流分开的负反馈。从交流反馈来看是电压串联负反馈，故具有电压串联反馈的一切优点。
放大器输出信号的形状，取决于成形滤波电路，所以放大节上升时间必须比滤波成形电路的上升时间小得多。
一、概述
1.3放大器的基本参量及测量方法

《核医学仪器》PPT课件

SPECT的图像是反映放射性药物在体内的断层分布图
放射性药物能够选择性聚集在特定脏器、组织或病变部位，使其与邻近组织之间的放射性分布形成一定程度浓度差
精品文档
（三）SPECT与CT的异同：
精品文档
四、正电子发射型计算机断层仪
(positron emission tomography，PET) （一）探测原理：
精品文档
（二）探测系统：
1、闪烁探头：将光子转换成可见光锗酸铋(BGO)晶体硅酸镥(LSO)晶体、硅酸钆(GSO)晶体
精品文档
2、脉冲处理：将探头传过来的电信号转换成时间信号，经过数字化、常分鉴别器处理后的脉冲信号用于符合电路信号处理。
低能鉴别器、高能鉴别器 3、符合电路系统：通过符合电路系统处理获得湮灭反应产生的信号后，就能确定有无正负电子符合事件发生。
精品文档
PET/CT的特点：
CT与PET硬件、软件同机融合。解剖图像与功能图像同机融合。同一幅图像既有精细的解剖结构又有丰富生理、
生化分子功能信息。可用于肿瘤诊断、治疗及预后随诊全过程。高灵敏度，高特异性，高准确性。 PET、CT单独能实现的，PET/CT一定能实现；
PET/CT能实现的， PET或CT单独不一定能实现。
三维采集：取消环间隔，在所有的环内进行符合计算计数率高，散射严重，分辨率低。
精品文档
PET系统流程图：
回旋加速器
产生同位素
化学合成同位素示踪剂
PET扫描器
注入人体
进行PET扫描
采集得到投影原始数据
重建获得浓度分布图像
动态建模及功能图像生成算法
计算机系统
获得功能图像
精临品文床档分析诊断
（四）校正技术：

核电子学与核仪器课件3

随机性（时间、幅度）
信号弱，但跨度大（ μV~几十伏）速度快
路漫漫其悠远
核电子学与核仪器课件3
一、核辐射探测器及其输出信号
n 1.2核辐射探测器的主要类别和输出信号
¨ 核辐射探测器的分类给出信号（电信号与非电信号）电信号：气体探测器（气体电离室，正比计数器，G-M 管等）半导体探测器（ P-N结、PIN结、高纯锗等）闪烁体探测器（=闪烁体+光电倍增管）
路漫漫其悠远
核电子学与核仪器课件3
一、核辐射探测器及其输出信号
n 1.1核辐射探测器的要求和特点
核辐射测量中，最基本的特点是它的统计性，因为在核辐射探测器中，射线与物质相互作用的过程是随机的，且核衰变过程也是也是以一定的概率性来表现的；所以，必须对大量事物的统计规律作出相应的处理和分析。
¨ 核电子学信号的特点
等效噪声电压：
路漫漫其悠远
核电子学与核仪器课件3
二、核电子学中的噪声
2.1噪声对核测量的影响
等效噪声电荷（ENC）为了判断核谱测量系统对电荷量、能量的分辨程度，也可将系统的输出端噪声折算到输入端，给出噪声所对应的等效噪声电荷或等效噪声能量。
等效噪声电荷：
路漫漫其悠远
核电子学与核仪器课件3
路漫漫其悠远
核电子学与核仪器课件3
一、核辐射探测器及其输出信号
n 1.2核辐射探测器的主要类别和输出信号
(1)核辐射探测器实质上就是一个能量-电荷转换器，用于把抽象的核辐射信息转换成具体的电信号；
(2)对核辐射信息的处理实际上就是对探测器输出信号的处理，从探测器输出信号中提取出核辐射信息，并转换成相应的物理量；
n 2.2噪声的分类与噪声源
核电子学中的主要噪声有三类：散粒噪声（探测器漏电流的噪声、场效应管栅极漏电流噪声）热噪声（场效应管的沟道热噪声、电阻原件的热噪声）低频噪声（场效应管闪烁噪声）

核电子学与核仪器课件5[1]

在电荷灵敏前置放大器中，由于对反馈电容Cf的充电作用，信号是一个一个的累加上去的，如果不给Cf上的电荷以放电通路的话，那么不断充电的结果，将使放大器无法工作。
PPT文档演模板
核电子学与核仪器课件5[1]
二、电荷灵敏前置放大器
n 2.1电荷灵敏前置放大器的主要特性
¨ 计数率效应
探测器与电荷灵敏前置放大器采用直流耦合。
PPT文档演模板
核电子学与核仪器课件5[1]
二、电荷灵敏前置放大器
n 2.2电荷灵敏前置放大器的基本电路与实例
PPT文档演模板
•电荷灵敏前置放大器的一种典型电路
核电子学与核仪器课件5[1]
二、电荷灵敏前置放大器
n 2.2电荷灵敏前置放大器的基本电路与实例
n 工作过程： n 半导体探测器D经过负载电阻由高压电源供电。Ｃ
减少外界干扰，提高信噪比，并使连接信号用的高频电
缆阻抗相匹配，通常把放大器分成前置放大器和主放大
器两部分。(在实际测量中，前置放大器的参数很少变动，
而由后面的主放大器来调节。)
PPT文档演模板
核电子学与核仪器课件5[1]
一、概述
n 1.1前置放大器的作用
¨ 提高系统的信噪比
•布局1：传输线长，分布电容大，信噪比小。
二、电荷灵敏前置放大器
n 2.1电荷灵敏前置放大器的主要特性
¨ 计数率效应
探测器与电荷灵敏前置放大器采用交流耦合。
PPT文档演模板
核电子学与核仪器课件5[1]
二、电荷灵敏前置放大器
n 2.1电荷灵敏前置放大器的主要特性
¨ 计数率效应
上述电荷灵敏前置放大器的主要指标(变换增益、输出稳定性、输出噪声、输出上升时间和计数率效应)，为具体电路的设计考虑和分析研究明确了要求。但应该注意各项指标的性能高低，需要结合具体物理实验需要，全面权衡考虑，因为实际上有些指标是相互牵制、制约的，不应该片面地强调某一指标。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2020-5-23
谢谢阅读
10
NIM标准小结
• 最早的核电子学标准
– 机械标准：机箱和插件 – 电气标准：电源和信号
• 模拟设备标准，数字改良标准NIM+GPIB。但这种CCNIM设备比较少。
2020-5-23
谢谢阅读
11
随着计算机技术的发展和其在核电子学中的应用，
为了实现数据采集和处理系统的标准化，当代的核电子学仪器除了在机箱、插件的机械结构、电源标准和信号电平等方面做出了规定之外，还在信息传输方式、信号传送的硬件和软件方面定了标准。这就是总线标准。
NIM信号标准
慢线性信号标准： • 幅度：0~1V 或0~10V； • 上升时间：50ns； • 宽度：0.5~100s； • 输入阻抗、输出阻抗无统一标准，现有插件（ORTEC）
中一般为输入阻抗1k，输出阻抗一般有两种：前面板为<1，后面板93
快线性信号标准： • 幅度：0~ -1V，0~ -5V或 0~ -10V； • 上升时间：<50ns； • 宽度：<1s； • 输入阻抗50，输出阻抗很大或<1。
‘0’ -1~ +1mA
-4~ +4 mA来自上升时间 2ns~ 10ns，宽度不重要，前沿触发（在 ORTEC插件中信号的典型上升时间为2ns）。
输入阻抗、输出阻抗 50
**由于信号的快上升时间，在负的快逻辑信号处理中必须考虑电缆匹配的问题。
ECL Logic Signals
2020-5-23
Output (must deliver) Input (must respond to) High state –0.81 to –0.98 V(-0.9V) –0.81 to –1.13 V Low state –谢1.谢63阅t读o –1.95 V(-1.8V) –1.48 to –1.95 V8
工业界的通用总线，近年来广泛应用于核电子学领域
2020-5-23
谢谢阅读
4
NIM标准
• Nuclear Instrument Module
• 最早提出的核电子学插件化的标准。NIM标准是
在计算机大量普及前制定的，因此，一般用于模拟信号处理系统。
• 目前，除了前置放大器之外，所有进行模拟信号处理的设备以及模数变换、计数电路等设备，在
• VME计算机总线和在其基础上发展的VMEBus模块化仪器总线
• PCI计算机外围设备总线和在其基础上发展的PXI 模块化仪器总线
• USB计算机串行总线
2020-5-23
谢谢阅读
19
VME总线
• 面向高性能微处理机M68XXX开发的系统总线，起源于美国MOTOROLA公司。
• VME（VersaModule Eurocard）总线是一种通用的计算机总线，经过多年的改造升级，基于VME系统的产品遍及了工业控制、军用系统、航空航天、交通运输和医疗等领域，在核电子和高能物理实验领域也已经广泛应用。
26
虚拟仪器的发展取决于三个重要因素。①计算机是载体,②软件是核心③高质量的A/D采集卡及放大器是关键。
虚拟仪器
2020-5-23
谢谢阅读
27
2020-5-23
网络化仪器
谢谢阅读
28
2020-5-23
谢谢阅读
29
实验课
• NaI（Tl）慢计数系统 • 半导体能谱仪系统 • 符合测量系统
2020-5-23
• PCI总线：
– 1993年， Intel公司，外围设备互连总线（Peripheral Component Interconnect-PCI）
– 1997年美国NI公司，PXI模块化仪器总线
• USB串行总线：
– 1995年，美国多家公司，高性能串行数据总线
（Universal Serial Bus-USB）
• 1987年推出的VXIbus系统是一种用于模块化仪器的总线系统。VXIbus系统具有模块式结构、高速数传、系统组建及使用灵活方便、易于充分发挥计算机效能和标准化程度高等诸多优点，得到迅速发展和推广。
• 最大特点：改变了CAMAC和FASTBUS通过控制器对总
线进行控制的方式，每个插件都可以对总线进行控制，解
–一般功能插件实现一个独立的功能，用若干个插件可以组合成一个较复杂的系统。
–机箱控制器用来控制机箱内各插件的动作并提供 CAMAC数据路与外部计算机之间的通讯接口功能。
2020-5-23
谢谢阅读
15
CAMAC系统的组成框图举例
2020-5-23
谢谢阅读
16
FASTBUS
总线标准向高速度、高度灵活方面发展，因此核电子学仪器又发展了新一代总线-快总线（FASTBUS），数据的速度比CAMAC大约快一个量级。“快总线”插件，电路采用 ECL组件，功耗较大，机箱散热成了专门问题。
2020决-5-2了3 大量数据输入输出的谢问谢阅题读。
20
插件化
VME 机箱
96芯的插针式插座，提供了插件之间的联系，包括电源线、数据线、控制线和
状态线
2020-5-23
谢谢阅读
21
VME 系统
专用VME 控制单板机
模拟设备 NIM系统
VME数据获取系统
2020-5-23
谢谢阅读
22
PCI总线和USB总线
核电子学中的仪器标准
2020-5-23
谢谢阅读
1
2020-5-23
谢谢阅读
2
• 机械和电气标准：核电子学信号处理设备的插件化、标准化，核电子学仪器在机箱、插件的机械结构、电源标准和信号电平等方面做出了规定。
• 总线标准：现代计算机技术在核电子学系统的应用，实现数据采集和处理系统的标准化，在信息传输方式、信号传送的硬件和软件方面定了标准。
2020-5-23
谢谢阅读
9
NIM＋GPIB标准
• 为了适应计算机技术的发展，1983年美国 NIM委员会公布了“ NIM+数字数据总线标准 ” 即NIM ＋GPIB标准。
• 是NIM仪器的数字化改良，依据这个新标准所生产的插件又叫CCNIM " Computer Controlled NIM"。计算机通过GPIB总线来控制插件的工作，实现自动化测量和控制。
– 计算机和仪器设备等均配备了USB端口
2020-5-23
谢谢阅读
23
核电子学中的仪器标准总结
• NIM(-GPIB)标准：最早发展起来的核电子学标准，模拟仪器
• CAMAC标准
核电子学领域的专业总线，没能在其他领
• FASTBUS 标准域得到推广
• VME-VXI标准 • PCI-PXI标准 • USB标准
工业界的通用总线，近年来广泛应用于核电子学领域
重点：
1. 核电子学仪器标准在哪些方面提出了规范要求？机械标准、电气标准和总线标准
2. 几种典型的标准
2020-5-23
谢谢阅读
24
仪器的发展
2020-5-23
模拟仪器
谢谢阅读
模数转换出
现，数字显
示仪器
25
智能仪器
2020-5-23
谢谢阅读
个人仪器
2020-5-23
谢谢阅读
12
CAMAC标准
Computer Automated Measurement And Control
核电子学仪器中的第一代总线标准
规定了机箱和插件的机械尺寸，供电方式和供电标
准外，还在信息传输方式、信号传递的硬件和软件方面也规定了标准。
2020-5-23
机械标准、电气标准、总线标准
谢谢阅读
13
CAMAC 机箱
数据路：86芯的印制板插座，提供了插件之间的联系，包括电源线、数据线、
控制线和状态线。
2020-5-23
谢谢阅读
14
CAMAC系统的组成
• 由机箱(Crate)和插件(Plug-in Module)组成，插件又分为一般功能组件(Module)和机箱控制器(Crate Controller)。
谢谢阅读
30
2020-5-23
谢谢阅读
31
国内外也都按NIM标准设计和生产。
• NIM标准的确立大大提高了核电子学仪器的机械互换性和电气互换性。
2020-5-23
谢谢阅读
5
NIM机箱和插件结构
电源的标准化
机箱和插件的尺寸标准化
机箱：19英寸宽，7英寸高，可以容纳十二个单倍宽的NIM插件。
2020-5-23
谢谢阅读
6
NIM信号标准
正逻辑标准：为电压信号，用在中低速逻辑电路（dc到 1MHz）。
Input (must respond to)
+2 to +5 V 0 to +0.8 V
2020-5-23
谢谢阅读
7
NIM信号标准
快（负）逻辑标准：为电流信号，流入阻抗为50的负载，用于高速逻辑电路中。
电流标准
输出（必须送出）输入（必须反应）
‘1’ -14~ -18 mA
-12~ -36 mA
此处只涉及核科学和技术领域的总线技术
2020-5-23
谢谢阅读
3
核电子学中的仪器和总线标准
• NIM(-GPIB)标准：最早发展起来的核电子学标准，模拟仪器
• CAMAC标准
核电子学领域的专业总线，没能在其他领
• FASTBUS 标准域得到推广
• VME-VXI标准 • PCI-PXI标准 • USB标准
电平标准
