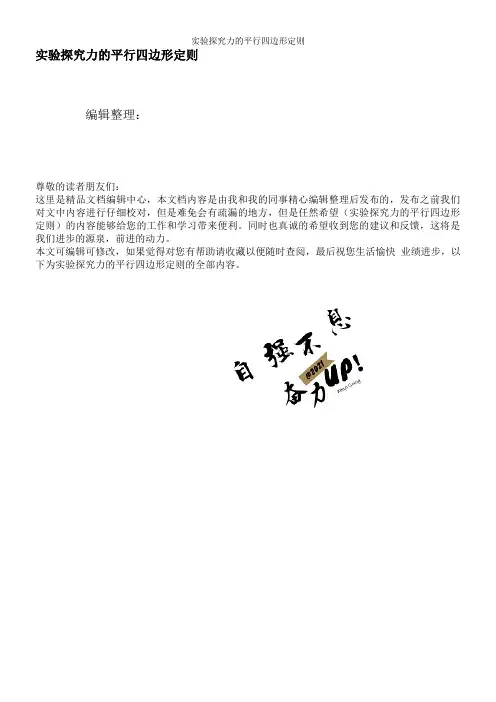

实验探究力的平行四边形定则编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（实验探究力的平行四边形定则）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为实验探究力的平行四边形定则的全部内容。

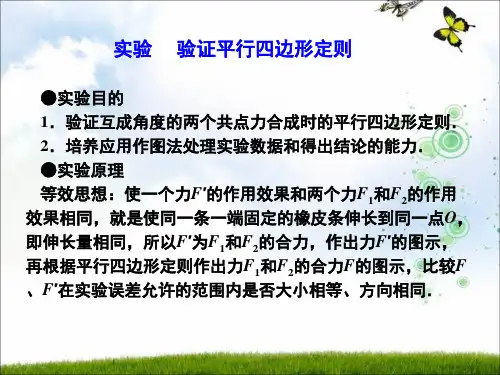

实验:探究力的平行四边形定则一、实验目的1．会使用弹簧测力计．2．验证互成角度的两个力合成时的平行四边形定则．二、实验原理1．等效法：一个力F′的作用效果和两个力F1、F2的作用效果都是让同一条一端固定的橡皮条伸长到同一点，所以一个力F′就是这两个力F1和F2的合力，作出力F′的图示，如图所示．2．平行四边形法：根据平行四边形定则作出力F1和F2的合力F的图示．3．验证:比较F和F′的大小和方向是否相同，若在误差允许的范围内相同，则验证了力的平行四边形定则．三、实验器材方木板、白纸，弹簧测力计(两只），橡皮条，细绳套（两个），三角板，刻度尺,图钉(几个)．四、实验步骤1．在水平桌面上平放一块方木板,在方木板上铺一张白纸,用图钉把白纸固定在方木板上．2．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端各系上细绳套．3．用两个弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，将结点拉到某一位置O，如图所示．4．用铅笔描下O点的位置和两条细绳的方向,读出并记录两个弹簧测力计的示数．5．用铅笔和刻度尺在白纸上从O点沿两条细绳的方向画直线,按一定的标度作出两个力F1和F的图示，并以F1和F2为邻边用刻度尺和三角板作平行四边形，过O点的平行四边形的对角2线即为合力F。

6．只用一个弹簧测力计，通过细绳把橡皮条的结点拉到同样的位置O，读出并记录弹簧测力计的示数，记下细绳的方向,按同一标度用刻度尺从O点作出这个力F′的图示．7．比较F′与用平行四边形定则求出的合力F的大小和方向，看它们在实验误差允许的范围内是否相等．8．改变F1和F2的大小和方向，再做两次实验．五、注意事项1．同一实验中的两只弹簧测力计的选取方法是：将两只弹簧测力计调零后互钩对拉，若两只弹簧测力计在对拉过程中，读数相同，则可选；若读数不同,应调整或另换2．在同一次实验中，使橡皮条拉长时,结点O位置一定要相同．3．用两只弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～100°之间为宜．4．读数时应注意使弹簧测力计与木板平行，并使细绳套与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳与弹簧测力计的限位卡之间有摩擦．读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值尽量大些．5．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线,应在细绳套末端用铅笔画一个点,去掉细绳套后，再将所标点与O点连接，即可确定力的方向．6．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．六、误差分析1．弹簧测力计本身的误差．2．读数误差和作图误差．3．两分力F1、F2间夹角θ越大，用平行四边形定则作图得出的合力F的误差ΔF也越大．【课堂练习】1．在“验证力的平行四边形定则”的实验中，合力与分力的作用效果相同，这里作用效果是指（）A．弹簧测力计的弹簧被拉长B．固定橡皮条的图钉受拉力产生形变C．细绳套受拉力产生形变D．使橡皮条在同一方向上伸长到同一长度2．在探究求合力的方法时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳．实验时，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧秤互成角度地拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条．(1）实验对两次拉伸橡皮条的要求中，下列哪些说法是正确的________(填字母代号）．A．将橡皮条拉伸相同长度即可B．将橡皮条沿相同方向拉到相同长度C．将弹簧秤都拉伸到相同刻度D．将橡皮条和绳的结点拉到相同位置(2）同学们在操作过程中有如下议论,其中对减小实验误差有益的说法是________（填字母代号）．A．两细绳必须等长B．弹簧秤、细绳、橡皮条都应与木板平行C．用两弹簧秤同时拉细绳时两弹簧秤示数之差应尽可能大D．拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些3.某同学做“验证力的平行四边形定则"实验时，主要步骤是：A．在桌上放一块方木板，在方木板上铺一张白纸,用图钉把白纸钉在方木板上B．用图钉把橡皮条的一端固定在板上的A点,在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O，记录下O点的位置,读出两个弹簧测力计的示数D．按选好的标度，用铅笔和刻度尺作出两个弹簧测力计的拉力F1和F2的图示，并用平行四边形定则求出合力FE．只用一个弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向,按同一标度作出这个力F′的图示F．比较F′和F的大小和方向，看它们是否相同，得出结论上述步骤中：(1)有重要遗漏的步骤的序号是________和________．(2）遗漏的内容分别是______________________________和________________________________________．。

课题：验证力的平行四边形定则班级___________姓名_______________【实验目的】验证力的平行四边形定则.【实验原理】一个力F′的作用效果与两个共点力F1和F2的共同作用效果相同（都是把橡皮条在某一方向拉伸一定长度），所以F′为F1和F2的合力. 作出F′的图示，再根据力的平行四边形定则作出F1和F2的合力F的图示，比较F′与F是否在实验误差允许范围内大小相等，方向相同.【实验器材】方木板、白纸、弹簧秤(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉(几个).【实验步骤】(1) 用图钉把白纸钉在方木板上.(2) 把方木板平放在桌面上，用图钉把橡皮条的一端固定在A点(如上图所示)橡皮条的另一端拴上两个绳套.(3) 用两只弹簧秤分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置O. 用铅笔描下O点的位置和两条细绳套的方向，并记录弹簧秤的读数. 注意在使用弹簧秤的时候，要使它的弹簧与木板平面平行.(4) 用铅笔和刻度尺从力的作用点(位置O)沿着两条绳套的方向画直线，按选定的标度作这两只弹簧秤的拉力F1和F2图示，以F1和F2为邻边，利用刻度尺和三角板作平行四边形，过O 点画平行四边形的对角线，即为合力F的图示.(5) 只用一只弹簧秤，通过细绳把橡皮条的结点拉到同样位置O.记下弹簧秤的示数和细绳的方向，过O点按同一标度作出这个力F′的图示.(6) 比较力F′与用平行四边形定则求得的合力F的大小和方向，看它们是否在实验误差允许范围内相等.(7) 改变两个分力F1和F2的大小和夹角，再重复做两次实验.【注意事项】(1) 使用弹簧秤前，要先观察指针是否指在零刻度处，若指针不在零刻度处，要设法调整指针，使之指在零刻度处. 再将两个弹簧秤的挂钩钩在一起，向相反方向拉，如果两个示数相同方可使用.(2) 实验中的两只细绳套不要太短.(3) 在同一次实验中，使橡皮条拉长时结点的位置一定要相同.(4) 在使用弹簧秤施拉力时，拉力应沿弹簧秤的轴线方向. 弹簧秤中弹簧轴线、橡皮条、细绳套应该位于与纸面平行的同一平面内. 要防止弹簧秤卡壳，防止弹簧秤或橡皮条与纸面有摩擦.(5) 在同一实验中，画力的图示选定的标度要相同. 并且要恰当选定标度，使力的图示稍大一些.【巩固提高】（ ）1．某同学在做“验证力的平行四边形定则”实验时，利用坐标纸记下了橡皮绳的结点位置O 以及两只弹簧秤拉力的大小和方向，如右图所示，试在图中作出无实验误差情况下橡皮绳此时的拉力图示，并用F 3表示该力。

验证力的平行四边形定则一、实验目的：验证平行四边形定则二、实验器材：方木板一块，测力计两个，细绳两段，橡皮条一段，白纸，铅笔，刻度尺，量角器，图钉。

三、实验原理：此实验是要用互成角度的两个力与一个力产生相同的效果（即：使橡皮条在某一方向伸长一定的长度），看其用平行四边形定则求出的合力与这一个力是否在实验误差允许范围内相等，如果在实验误差允许范围内相等，就验证了力的平行四边形定则。

四、实验步骤：1、把橡皮条的一端固定在板上的A点；2、用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉橡皮条，橡皮条伸长，使结点伸长到O点（如图）；3、用铅笔记下O点的位置，画下两条细绳的方向，并记下两个测力计的读数；4、在纸上按比例作出两个力F1、F2的图示，用平行四边形定则求出合力F；5、只用一个测力计，通过细绳把橡皮条上的结点拉到同样的位置O点，记下测力计的读数和细绳的方向，按同样的比例作出这个力F′的图示，比较F′与用平行四边形定则求得的合力F，比较合力大小是否相等，方向是否相同；6、改变F1和F2的夹角和大小，再做两次。

五、注意事项：1、用弹簧秤测拉力时，应使拉力沿弹簧秤的轴线方向，橡皮条、弹簧秤和细绳套应位于与纸面平行的同一平面内。

2、同一次实验中，橡皮条拉长后的结点位置O必须保持不变。

1、在做“验证力的平行四边形定则”实验时，（1）除已有的器材(方木板、白纸、弹簧测力计、细绳套、刻度尺、图钉和铅笔)外，还必须有______和________．（2）要使每次合力与分力产生相同的效果，则必须 ( A )A．每次将橡皮条拉到同样的位置B．每次把橡皮条拉直C．每次准确读出弹簧测力计的示数D．每次记准细绳的方向（3）为了提高实验的准确性，减小误差，实验中应该注意什么？（4）在“验证力的平行四边形定则”实验中，某同学的实验结果如图所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳结点的位置．图中____F____是力F1与F2的合力的理论值；____F,____是力F1与F2的合力的实验值．通过把____F____和_____ F,___进行比较，验证平行四边形定则．2、“验证力的平行四边形定则”实验中(1)部分实验步骤如下，请完成有关内容：A．将一根橡皮筋的一端固定在贴有白纸的竖直平整木板上，另一端绑上两根细线；B．在其中一根细线挂上5个质量相等的钩码，使橡皮筋拉伸，如图甲所示，记录：________、________、________；C．将步骤B中的钩码取下，分别在两根细线上挂上4个和3个质量相等的钩码，用两光滑硬棒B、C使两细线互成角度，如图乙所示，小心调整B、C的位置，使_______________________，记录______________________________________________；(2)如果“力的平行四边形定则”得到验证，那么图乙中＝________。

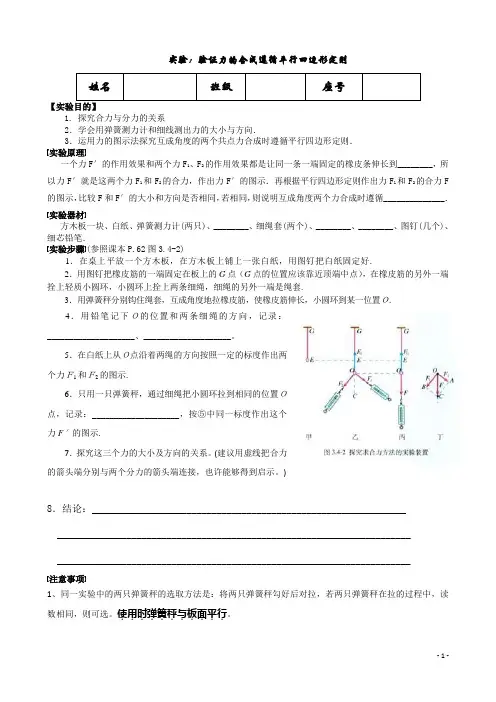

实验：验证力的合成遵循平行四边形定则姓名班级座号【实验目的】1. 探究合力与分力的关系2．学会用弹簧测力计和细线测出力的大小与方向．3．运用力的图示法探究互成角度的两个共点力合成时遵循平行四边形定则．实验原理一个力F′的作用效果和两个力F1、F2的作用效果都是让同一条一端固定的橡皮条伸长到________，所以力F′就是这两个力F1和F2的合力，作出力F′的图示．再根据平行四边形定则作出力F1和F2的合力F 的图示，比较F和F′的大小和方向是否相同，若相同，则说明互成角度两个力合成时遵循______________．实验器材方木板一块、白纸、弹簧测力计(两只)、________、细绳套(两个)、________、________、图钉(几个)、细芯铅笔．实验步骤(参照课本P.62图3.4-2)1．在桌上平放一个方木板，在方木板上铺上一张白纸，用图钉把白纸固定好.2．用图钉把橡皮筋的一端固定在板上的G点（G点的位置应该靠近顶端中点），在橡皮筋的另外一端拴上轻质小圆环，小圆环上拴上两条细绳，细绳的另外一端是绳套.3．用弹簧秤分别钩住绳套，互成角度地拉橡皮筋，使橡皮筋伸长，小圆环到某一位置Ｏ.4．用铅笔记下Ｏ的位置和两条细绳的方向，记录：____________________、____________________。

5．在白纸上从Ｏ点沿着两绳的方向按照一定的标度作出两个力Ｆ1和Ｆ2的图示.6．只用一只弹簧秤，通过细绳把小圆环拉到相同的位置Ｏ点，记录：____________________，按⑤中同一标度作出这个力F′的图示.7．探究这三个力的大小及方向的关系。

(建议用虚线把合力的箭头端分别与两个分力的箭头端连接，也许能够得到启示。

)8．结论：_____________________________________________________________________________________________________________________________________________________________________________________________________________注意事项1、同一实验中的两只弹簧秤的选取方法是：将两只弹簧秤勾好后对拉，若两只弹簧秤在拉的过程中，读数相同，则可选。

【学习目标】1、学会用弹簧测力计和细线测出力的大小与方向．2、运用力的图示法探究互成角度的两个共点力合成时遵循平行四边形定则．3、学会利用图象法处理实验数据，探究物理规律。

【知识要点】实验一验证力的平行四边形定则一、实验目的验证力的平行四边形定则．二、实验原理一个力F′的作用效果和两个力F1、F2的作用效果都是让同一条一端固定的橡皮条伸长到同一点，所以力F′就是这两个力F1和F2的合力．作出力F′的图示，再根据平行四边形定则作出力F1和F2的合力F的图示，比较F和F′的大小和方向是否都相同，若相同，则说明互成角度的两个力合成时遵循平行四边形定则．三、实验器材方木板，白纸，弹簧测力计(两只)，橡皮条，细绳套(两个)，三角板，刻度尺，图钉(几个)，细芯铅笔．四、实验步骤1．用图钉把白纸钉在水平桌面上的方木板上．2．用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套．3. 用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条与绳的结点伸长到某一位置O，如图所示，记录两弹簧测力计的读数，用铅笔描下O点的位置及此时两细绳套的方向．4．只用一只弹簧测力计通过细绳套把橡皮条的结点拉到_________，记下_________和___________．5．改变两弹簧测力计拉力的大小和方向，再重做两次实验．五、数据处理1．用铅笔和刻度尺从结点O沿两细绳套方向画直线，按选定的标度作出这两只弹簧测力计的拉力F1和F2的图示，并以F1和F2为邻边用刻度尺作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示．2．用刻度尺从O点按同样的标度沿记录的方向作出只用一只弹簧测力计时的拉力F′的图示．3．比较F与F′是否完全重合或几乎完全重合，从而验证平行四边形定则．六、误差分析1．读数误差减小读数误差的方法：选择相同的弹簧测力计并调整好零刻度；弹簧测力计数据在允许的情况下，尽量大些，读数时眼睛一定要正视，要按有效数字正确读数和记录．2．作图误差减小作图误差的方法：作图时要画准结点O的位置和两个测力计的方向．两个分力F1、F2间的夹角越大，用平行四边形定则作出的合力F的误差ΔF就越大，所以实验时不要把F1、F2间的夹角取得太大；作图比例要恰当．七、注意事项1．在同一次实验中，使橡皮条拉长时，结点O位置一定要相同．2．用两只弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～90°之间为宜．3．读数时应注意使弹簧测力计与木板平行，并使细绳套与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳和弹簧测力计的限位孔之间有摩擦．读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值尽量大些．4．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连接，即可确定力的方向．5．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．【例1】如图所示，某同学在家中尝试验证平行四边形定则，他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如下实验：将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上，另一端与第三条橡皮筋连接，结点为O，将第三条橡皮筋的另一端通过细绳挂一重物．(1)为完成该实验，下述操作中必需的是________．a．测量细绳的长度 b．测量橡皮筋的原长c．测量悬挂重物后橡皮筋的长度d．记录悬挂重物后结点O的位置(2)钉子位置固定，欲利用现有器材，改变条件再次验证，可采用的方法是________________________________．【例2】在“验证力的平行四边形定则”的实验中，某同学的实验情况如图甲所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB和OC为细绳．(1)图乙是在白纸上根据实验结果画出的力的图示，下列说法中正确的是 ( )A．图乙中的F是力F1和F2合力的理论值，F′是力F1和F2合力的实际测量值B．图乙中的F′是力F1和F2合力的理论值，F是力F1和F2合力的实际测量值C．在实验中，如果将细绳也换成橡皮条，那么对实验结果没有影响D．在实验中，如果将细绳也换成橡皮条，那么对实验结果有影响(2)本实验采用的科学方法是________(填字母代号)A．理想实验法 B．等效替代法C．控制变量法 D．建立物理模型法实验二探究弹力和弹簧伸长量的关系一、实验目的1．探究弹力和弹簧伸长量的关系．2．学会利用图象法处理实验数据，探究物理规律．二、实验原理1．如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小相等．2．用刻度尺测出弹簧在不同钩码拉力下的伸长量x，建立直角坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组(x、F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系．三、实验器材铁架台、弹簧、毫米刻度尺、钩码若干、三角板、坐标纸、重垂线．四、实验步骤1．将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度l0，即原长．2．如图所示，在弹簧下端挂质量为m1的钩码，测出此时弹簧的长度l1，记录m1和l1，填入自己设计的表格中．3．改变所挂钩码的质量，测出对应的弹簧长度，记录m2、m3、m4、m5和相应的弹簧长度l2、l3、l4、l5，并得出每次弹簧的伸长量x1、x2、x3、x4、x5.钩码个数长度伸长量x 钩码质量m 弹力F0 l0＝1 l1＝x1＝l1－l0m1＝F1＝2 l2＝x2＝l2－l0m2＝F2＝3 l3＝x3＝l3－l0m3＝F3＝⋮⋮⋮⋮⋮五、数据处理1．以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图．连接各点，得出弹力F随弹簧伸长量x变化的图线．2．以弹簧的伸长量为自变量，写出图线所代表的函数．首先尝试一次函数，如果不行则考虑二次函数．3．得出弹力和弹簧伸长量之间的定量关系，解释函数表达式中常数的物理意义．六、误差分析1．本实验的误差来源之一是由弹簧拉力大小的不稳定造成的，因此，使弹簧的悬挂端固定，另一端通过悬挂钩码来充当对弹簧的拉力，可以提高实验的准确度．2．弹簧长度的测量是本实验的主要误差来源，所以，应尽量精确地测量弹簧的长度．3．在F－x图象上描点、作图不准确．七、注意事项1．每次增减钩码测量有关长度时，均需保证弹簧及钩码不上下振动而处于静止状态，否则，弹簧弹力将可能与钩码重力不相等．2．弹簧下端增加钩码时，注意不要超过弹簧的限度．3．测量有关长度时，应区别弹簧原长l0、实际总长l及伸长量x三者之间的不同，明确三者之间的关系．4．建立平面直角坐标系时，两轴上单位长度所代表的量值要适当，不可过大，也不可过小．5．描线的原则是，尽量使各点落在描出的线上，少数点分布于线两侧，描出的线不应是折线，而应是平滑的曲线．6．记录数据时要注意弹力及弹簧伸长量的对应关系及单位．【例3】以下是一位同学做“探究弹簧伸长量与弹力的关系”的实验．(1)下列的实验步骤是这位同学准备完成的，请你帮这位同学按操作的先后顺序，用字母排列出来是______________．A．以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组数据(x，F)对应的点，并用平滑的曲线连接起来B．记下弹簧不挂钩码时，其下端在刻度尺上C．将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一刻度尺D．依次在弹簧下端挂上1个、2个、3个、4个……钩码，并分别记下钩码静止时，弹簧下端所对应的刻度并记录在表格内，然后取下钩码E．以弹簧伸长量为自变量，写出弹力与弹簧伸长量的关系式F．解释函数表达式中常数的物理意义(2)这位同学探究弹力大小与弹簧伸长量之间的关系所测的几组数据在图中坐标上已描出：①在图中的坐标上作出Fx图线．②写出曲线的函数表达式(x用cm作单位)【例5】(2010·浙江理综·21Ⅰ)在“探究弹簧弹力大小与伸长量的关系”的实验中，甲、乙两位同学选用不同的橡皮绳代替弹簧．为测量橡皮绳的劲度系数，他们在橡皮绳下端依次逐个挂上钩码(每个钩码的质量均为m＝0.1 kg，取g＝10 m/s2)，并记录绳下端的坐标X加i(下标i表示挂在绳下端的钩码个数)，然后逐个拿下钩码，同样记录绳下端的坐标X减i，绳下端坐标的平均值Xi＝(X加i＋X减i)/2的数据如下表：挂在橡皮绳下端的钩码个数橡皮绳下端的坐标(Xi/mm)甲乙1 216.5 216.52 246.7 232.03 284.0 246.54 335.0 264.25 394.5 281.36 462.0 301.0 (1)同一橡皮绳的X加i________X减i(填“大于”或“小于”)．(2)________同学的数据更符合实验要求(填“甲”或“乙”)．(3)选择一组数据用作图法得出该橡皮绳的劲度系数k(N/m)．(4)为了更好的测量劲度系数，在选用钩码时需考虑的因素有哪些？图象法处理实验数据作图的规则：(1)要在坐标轴上标明轴名、单位，恰当地选取纵轴、横轴标度，并根据数据特点正确确定坐标起点，使所作出的图象几乎占满整个坐标图纸．若弹簧原长较长，则横坐标起点可以不从零开始选择．(2)作图线时，尽可能使直线通过较多坐标描点，不在直线上的点也要尽可能对称分布在直线的两侧(若有个别点偏离太远，则是因偶然误太大所致，应舍去)．(3)要注意坐标轴代表的物理量的意义，注意分析图象的斜率、截距的意义．。

实验报告（1）——验证力的平行四边形定则
实验原理：如图：
实验步骤：（DIS实验将测力计换成力传感器）
(1)用图钉把白纸钉在水平桌面上的方木板
上，并用图钉把橡皮条的一端固定在A点，橡皮
条的另一端栓上两个细绳套。

(2)用两只弹簧测力计分别钩住细绳套，互成
角度的拉橡皮条，使橡皮条伸长到某一点位置
O，如图所示，记录两弹簧测力计的读数，用铅
笔描一下O点的位置及此时两细绳的方向。

(3)只用一只弹簧测力计通过细绳套把橡皮
条的结点拉到同样地位置O，记下下弹簧测力计的读数和细绳套的方向。

注意事项：
a)正确使用弹簧称
i.弹簧称选取：两弹簧称对拉读数可以使用
ii.弹簧称的计数应在内尽可能
iii.被测力的方向应与弹簧测力计轴线方向，拉动时弹簧及挂钩不可与外壳相碰以避免产生摩擦
b)规范实验操作
(1)不要直接以橡皮条断点为结点，可用一段细绳连两细绳套，以三绳交点为结点，应使结点小些，以便准确地记录结点O的位置。

(2)在同一次实验中，使橡皮条拉长时结点O的位置一定要。

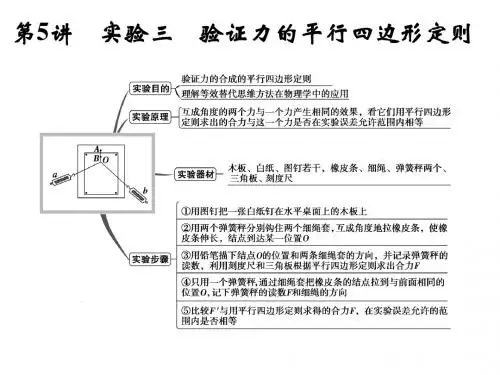

实验三：验证力的平行四边形定则误差分析:本实验的误差除弹簧测力计本身的误差外，还主要来源于以下两个方面： 1．读数误差减小读数误差的方法：弹簧测力计数据在允许的情况下，尽量大一些．读数时眼睛一定要正视，要按有效数字正确读数和记录．2．作图误差减小作图误差的方法：作图时两力的对边一定要平行，两个分力F1、F2间的夹角越大，用平行四边形作出的合力F的误差ΔF就越大，所以实验中不要把F1、F2间的夹角取得太大．注意事项:1．位置不变：在同一次实验中，使橡皮条拉长时结点的位置一定要相同．2．角度合适：用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以60°～120°之间为宜．3．尽量减少误差(1)在合力不超出量程及在橡皮条弹性限度内形变应尽量大一些．(2)细绳套应适当长一些，便于确定力的方向．4．统一标度：在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些热点二 实验过程及数据处理方法：1．实验过程应注意(1)结点O①定位O 点时要力求准确．②同一次实验中橡皮条拉长后的O 点必须保持不变．(2)拉力①用弹簧秤测拉力时要使拉力沿弹簧秤轴线方向．②应尽量使橡皮条、弹簧秤和细绳套位于与纸面平行的同一平面内． ③两个分力F1、F2间的夹角θ不要太大或太小．(3)作图①在同一次实验中，选定的比例要相同．②严格按力的图示要求和几何作图法作出平行四边形，求出合力．2．操作不忘“三”“二”“一”用两个弹簧秤拉橡皮条时的“三记录”(记录两弹簧秤示数、两细绳方向和结点O 的位置)，用一个弹簧秤拉橡皮条时的“二记录”(记录弹簧秤示数和细绳方向)及“一注意”(结点O 的位置必须在同一位置)等．【跟踪短训】1、有同学利用如图1所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，固定两个光滑的滑轮A 和B ，将绳子打一个结点O ，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力F1、F2和F3，回答下列问题：(1)改变钩码个数，实验能完成的是( )．A ．钩码的个数N1＝N2＝2，N3＝4B ．钩码的个数N1＝N3＝3，N2＝4C ．钩码的个数N1＝N2＝N3＝4D ．钩码的个数N1＝3，N2＝4，N3＝5(2)在拆下钩码和绳子前，最重要的一个步骤是 ( )．A ．标记结点O 的位置，并记录OA 、OB 、OC 三段绳子的方向B ．量出OA 、OB 、OC 三段绳子的长度C ．用量角器量出三段绳子之间的夹角D ．用天平测出钩码的质量图1(3)在作图时，你认为图2中________是正确的．(填“甲”或“乙”)图22、如图3所示，某同学在家中尝试验证平行四边形定则，他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如下实验：将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上，另一端与第三条橡皮筋连接，结点为O，将第三条橡皮筋的另一端通过细绳挂一重物．(1)为完成该实验，下述操作中不需要的是________．A．测量细绳的长度B．测量橡皮筋的原长C．测量悬挂重物后橡皮筋的长度D．记录悬挂重物后结点O的位置(2)钉子位置固定，欲利用现有器材，改变条件再次验证，可采用的方法是_________________________．图33．（1）在做“验证力的平行四边形定则”实验时,橡皮条的一端固定在木板上，用两个弹簧秤分别拉着两根绳套把橡皮条的另一端拉到某一确定的O点,则下列说法中正确的是（）A．同一次实验中, O点位置不允许变动B．实验中，橡皮条、细绳和弹簧秤应与木板保持平行C．实验中，把橡皮条的另一端拉到O点时,两个弹簧秤之间的夹角必须取90°D．实验中，要始终将其中一个弹簧秤沿某一方向拉到最大量程,然后调节另一弹簧秤拉力的大小和方向,把橡皮条另一端拉到O点。

实验:验证力的平行四边形定则[基本要求][数据处理]1.用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两个弹簧测力计的拉力F1和F2的图示，作平行四边形，过O点画对角线即为合力F的图示.2.用刻度尺从O点按同样的标度沿记录的方向作出只用一个弹簧测力计的拉力F′的图示.[误差分析]1.读数误差减小读数误差的方法：选择相同的弹簧测力计并调整好零刻度；在允许的情况下，弹簧测力计的示数应尽量大一些，读数时眼睛一定要正视，要按有效数字正确读数和记录.2.作图误差减小作图误差的方法：作图时要画准结点的位置和两个测力计的方向.两个分力F1、F2间的夹角越大，用平行四边形定则作出的合力F的误差ΔF就越大，所以实验时不要把F1、F2间的夹角取得太大；作图比例要恰当.[注意事项]1.在同一次实验中，使橡皮条拉长时，结点位置一定要相同.2.用两个弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～90°为宜.3.读数时应注意使弹簧测力计与木板平行，并使细绳套与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳和弹簧测力计的限位孔之间有摩擦.读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值应尽量大些.4.细绳套应适当长一些，以便于确定力的方向.不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连接，即可确定力的方向.5.在同一次实验中，画力的图示时所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些.考向1 对实验操作的考查[典例1]在“验证力的平行四边形定则”实验中，某同学用图钉把白纸固定在水平放置的木板上，将橡皮条的一端固定在板上一点，两个细绳套系在橡皮条的另一端.用两个弹簧测力计分别拉住两个细绳套，互成角度地施加拉力，使橡皮条伸长，结点到达纸面上某一位置，如图所示.请将以下的实验操作和处理补充完整：(1)用铅笔描下结点位置，记为O；(2)记录两个弹簧测力计的示数F1和F2，沿每条细绳(套)的方向用铅笔分别描出几个点，用刻度尺把相应的点连成线；(3)只用一个弹簧测力计，通过细绳套把橡皮条的结点仍拉到位置O，记录测力计的示数F3，___________________；(4)按照力的图示要求，作出拉力F1、F2、F3；(5)根据力的平行四边形定则作出F1和F2的合力F；(6)比较的一致程度，若有较大差异，对其原因进行分析，并作出相应的改进后再次进行实验.[解析] 使一个力F3的作用效果和两个力F1、F2的共同作用效果相同，都是让同一条一端固定的橡皮条伸长到某点，则力F3就是这两个力F1、F2的合力.作出力F3的图示，再根据力的平行四边形定则作出力F1、F2的合力F的图示，比较F和F3的大小和方向是否相同，从而验证力的平行四边形定则.[答案] (3)沿此时细绳(套)的方向用铅笔描出几个点，用刻度尺把这些点连成直线(6)F和F3考向2 对数据处理的考查[典例2]某同学通过下述实验“验证力的平行四边形定则”.实验步骤：①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向.②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O1、O2，记录弹簧秤的示数F，测量并记录O1、O2间的距离(即橡皮筋的长度l).每次将弹簧秤示数改变0.50 N，测出所对应的l，部分数据如下表所示：甲乙F/N00.50 1.00 1.50 2.00 2.50l/cm l010.9712.0213.0013.9815.05③找出②中F＝2.50 N时橡皮筋两端的位置，重新标记为O、O′，橡皮筋的拉力记为FOO′.④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图乙所示.用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O点，将两笔尖的位置标记为A、B，橡皮筋OA段的拉力记为F OA，OB段的拉力记为F OB.完成下列作图和填空：(1)利用表中数据在图丙所示坐标纸上画出F­l图线，根据图线求得l0＝cm.丙(2)测得OA＝6.00 cm，OB＝7.60 cm，则F OA的大小为N.(3)在图丁中根据给出的标度，作出F OA和F OB的合力F′的图示.丁(4)通过比较F′与的大小和方向，即可得出实验结论.[解析] (1)在坐标系中描点，用平滑的曲线(直线)将各点连接起来，不在直线上的点均匀分布在直线的两侧.如图甲所示，由图线可知与横轴的交点l0＝10.0 cm.(2)橡皮筋的长度l ＝OA ＋OB ＝13.60 cm ，由图甲可得F ＝1.80 N ，所以F OA ＝F OB ＝F ＝1.80 N.(3)利用给出的标度作出F OA 和F OB 的图示，然后以F OA 和F OB 为邻边作平行四边形，对角线即为合力F ′，如图乙所示.(4)F OO ′的作用效果和F OA 、F OB 两个力的作用效果相同，F ′是F OA 、F OB 两个力的合力，所以只要比较F ′和F OO ′的大小和方向，即可得出实验结论.[答案] (1)见解析图甲 10.0(9.8～10.1均正确)(2)1.80(1.70～1.90均正确) (3)见解析图乙(4)F OO ′考向3 实验创新与改进以本实验为背景，以实验中操作的注意事项、误差来源设置条件，或通过改变实验条件、实验仪器设置题目.1.考查对实验原理的理解、实验方法的迁移.2.实验器材的改进(1)橡皮筋――→替代弹簧测力计(2)钩码――→替代弹簧测力计[典例3]有同学利用如图所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力F1、F2和F3，回答下列问题：(1)改变钩码个数，实验能完成的是(填正确答案标号).A.钩码的个数N1＝N2＝2，N3＝4B.钩码的个数N1＝N3＝3，N2＝4C.钩码的个数N1＝N2＝N3＝4D.钩码的个数N1＝3，N2＝4，N3＝5(2)在拆下钩码和绳子前，最重要的一个步骤是(填正确答案标号).A.标记结点O的位置，并记录OA、OB、OC三段绳子的方向B.量出OA、OB、OC三段绳子的长度C.用量角器量出三段绳子之间的夹角D.用天平测出钩码的质量(3)在作图时，你认为图示中(填“甲”或“乙”)是正确的.[解析] (1)实验中的分力与合力的关系必须满足：|F1－F2|≤F3≤F1＋F2，因此B、C、D 三项是可以的.(2)在拆下钩码和绳子前，最重要的一个步骤是标记结点O的位置，并记录OA、OB、OC三段绳子的方向.(3)F3的方向一定竖直向下，而F1和F2的合力方向由于测量误差可能偏离竖直方向，所以甲是正确的.[答案] (1)BCD (2)A (3)甲[典例4] 某同学用如图所示的实验装置来验证“力的平行四边形定则”.弹簧测力计A 挂于固定点P，下端用细线挂一重物M.弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O静止在某位置.分别读出弹簧测力计A和B的示数，并在贴于竖直木板的白纸上记录O点的位置和拉线的方向.(1)本实验用的弹簧测力计示数的单位为N，图中A的示数为N.(2)下列不必要的实验要求是.A.应测量重物M所受的重力B.弹簧测力计应在使用前校零C.拉线方向应与木板平面平行D.改变拉力，进行多次实验，每次都要使O点静止在同一位置(3)某次实验中，该同学发现弹簧测力计A的指针稍稍超出量程，请您提出两个解决办法.[解析] (1)弹簧测力计的最小刻度为0.2 N，所以A的读数为3.6 N.(2)根据三力平衡的特点可知，弹簧测力计A、B的拉力的合力与重物M的重力等值反向，故A项是必要的；弹簧测力计的零点误差影响各拉力的测量值，所以使用前需校零，B 项是必要的；只有拉线方向与木板平面平行，才能保证所研究的各力在同一平面内，C项也是必要的；实验中只需测出两拉力的大小和方向以及重物的重力即可验证平行四边形定则，而测力计A的拉力不同时O点的位置就不同，故没有必要使O点静止在同一位置，答案为D.(3)弹簧测力计A的指针稍稍超出量程，说明拉弹簧测力计A的力大了，可行的解决方法有：①改变弹簧测力计B拉力的大小或方向：②减小重物M的质量(或将A更换成较大量程的弹簧测力计).[答案] (1)3.6 (2)D (3)①改变弹簧测力计B拉力的大小或方向；②减小重物M的质量(或将A更换成较大量程的弹簧测力计)。
