核心路由器十项性能指标高速路由器的系统交换能力与处理能力是其有别于一般路由器能力的重要体现。
目前，高速路由器的背板交换能力应达到40Gbps以上，同时系统即使暂时不提供OC-192/STM-64接口，也必须在将来无须对现有接口卡和通用部件升级的情况下支持该接口。
在设备处理能力方面，当系统满负荷运行时，所有接口应该能够以线速处理短包,如40字节、64字节，同时，高速路由器的交换矩阵应该能够无阻塞地以线速处理所有接口的交换，且与流量的类型无关。
指标之一：吞吐量吞吐量是路由器的包转发能力。
吞吐量与路由器端口数量、端口速率、数据包长度、数据包类型、路由计算模式（分布或集中）以及测试方法有关，一般泛指处理器处理数据包的能力。
高速路由器的包转发能力至少达到20Mpps以上。
吞吐量主要包括两个方面：1. 整机吞吐量整机指设备整机的包转发能力，是设备性能的重要指标。
路由器的工作在于根据IP包头或者MPLS 标记选路，因此性能指标是指每秒转发包的数量。
整机吞吐量通常小于路由器所有端口吞吐量之和。
2. 端口吞吐量端口吞吐量是指端口包转发能力，它是路由器在某端口上的包转发能力。
通常采用两个相同速率测试接口。
一般测试接口可能与接口位置及关系相关，例如同一插卡上端口间测试的吞吐量可能与不同插卡上端口间吞吐量值不同。
指标之二：路由表能力路由器通常依靠所建立及维护的路由表来决定包的转发。
路由表能力是指路由表内所容纳路由表项数量的极限。
由于在Internet上执行BGP协议的路由器通常拥有数十万条路由表项，所以该项目也是路由器能力的重要体现。
一般而言，高速路由器应该能够支持至少25万条路由，平均每个目的地址至少提供2条路径，系统必须支持至少25个BGP对等以及至少50个IGP邻居。
指标之三：背板能力背板指输入与输出端口间的物理通路。
背板能力是路由器的内部实现，传统路由器采用共享背板，但是作为高性能路由器不可避免会遇到拥塞问题，其次也很难设计出高速的共享总线，所以现有高速路由器一般采用可交换式背板的设计。
BGP协议原理及配置中文详解BGP（Border Gateway Protocol）是一种用于在互联网中进行路由选择的协议。
它通过交换路由信息，使得不同的自治系统（AS）能够相互通信和寻找最优的路由。
本文将详细介绍BGP协议的原理，以及如何进行BGP的配置。
一、BGP协议原理1. BGP的基本概念BGP是一种路径矢量协议，使用AS路径作为路由选择的依据。
它与内部网关协议（IGP）如OSPF和EIGRP相比，具有更强大和灵活的路由选择功能。
2. BGP的路由选择原则BGP通过评估路径的属性来选择最佳的路径，其路由选择的原则包括：- AS路径长度：短的AS路径被认为是更优的路径。
- 接入点：具有多个接入点的AS被认为具有更好的可达性。
- 路径属性：权重、本地优先级、本地地址优先和原点等属性。
3. BGP的路由传播过程BGP路由传播过程包括以下步骤：- 邻居建立：通过建立BGP邻居关系，交换自己的路由信息。
- 路由更新：将本地的路由信息发送给邻居，并接收邻居的路由信息。
- 路由策略：基于策略进行路由选择和过滤，决定最佳路径。
- 路由保存：将最佳的路由信息保存在BGP路由表中，用于转发数据包。
4. BGP的自治系统边界路由器（ASBR）自治系统边界路由器是连接不同自治系统的路由器，其核心任务是将本地自治系统的路由信息传递给其他自治系统，并将其他自治系统的路由信息传递到本地自治系统。
ASBR是BGP协议的核心设备。
二、BGP的配置流程BGP的配置涉及到几个重要的步骤，包括配置BGP邻居关系、配置路由策略、配置BGP属性等。
1. 配置BGP邻居关系首先需要配置BGP路由器之间的邻居关系，包括远程路由器的IP 地址、AS号码等相关信息。
举例来说，假设我们要配置与邻居路由器A建立BGP邻居关系，需要在本地路由器上执行如下命令：```router bgp <本地AS号>neighbor <邻居路由器A的IP地址> remote-as <邻居路由器A的AS 号>```2. 配置路由策略在BGP配置过程中，我们可以根据需要配置策略，来控制路由的选择和传播。
BGP配置实验案例BGP（边界网关协议）是一个用于在互联网中交换路由信息的协议。
在本篇文章中，我们将探讨一个BGP配置实验案例，其中包括两个自治系统（AS）之间的BGP邻居关系的建立和路由的传递。
这个实验案例可以帮助读者更好地理解BGP协议的工作原理和配置步骤。
在这个实验案例中，我们有两个自治系统：AS1和AS2、AS1拥有IP 地址段192.168.0.0/24，AS2拥有IP地址段10.0.0.0/24、我们的目标是在两个自治系统之间建立BGP邻居关系，并实现路由的传递。
首先，我们需要在两个自治系统中配置BGP路由器。
在AS1中，我们选择一个路由器作为BGP路由器，并配置其Loopback接口的IP地址为192.168.0.1、在AS2中，选择另一个路由器作为BGP路由器，并配置其Loopback接口的IP地址为10.0.0.1、这些Loopback接口的IP地址将用作BGP邻居之间的通信地址。
接下来，我们开始配置BGP邻居关系。
在AS1中，我们需要告诉BGP 路由器与AS2的BGP路由器建立邻居关系。
假设AS2的BGP路由器的IP 地址为10.0.0.2，我们将在AS1的BGP路由器上执行以下命令：``````同样地，在AS2的BGP路由器上，我们需要告诉其与AS1的BGP路由器建立邻居关系。
假设AS1的BGP路由器的IP地址为192.168.0.1，我们将在AS2的BGP路由器上执行以下命令：``````配置完BGP邻居关系后，我们可以开始传递路由信息。
在AS1中，我们希望将本地的IP地址段192.168.0.0/24传输给AS2、我们需要在AS1的BGP路由器上执行以下命令：```network 192.168.0.0 mask 255.255.255.0```这些命令告诉AS1的BGP路由器将地址段192.168.0.0/24传输给BGP邻居。
同样地，在AS2中，我们希望将本地的IP地址段10.0.0.0/24传输给AS1、我们需要在AS2的BGP路由器上执行以下命令：```network 10.0.0.0 mask 255.255.255.0```这些命令告诉AS2的BGP路由器将地址段10.0.0.0/24传输给BGP邻居。
1。

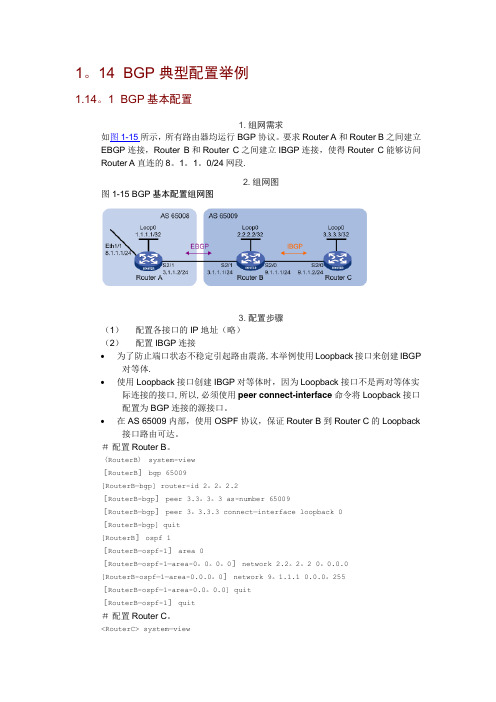

14 BGP典型配置举例1.14。
1 BGP基本配置1. 组网需求如图1-15所示，所有路由器均运行BGP协议。
要求Router A和Router B之间建立EBGP连接，Router B和Router C之间建立IBGP连接，使得Router C能够访问Router A直连的8。
1。
1。
0/24网段.2. 组网图图1-15 BGP基本配置组网图3. 配置步骤（1）配置各接口的IP地址（略）（2）配置IBGP连接•为了防止端口状态不稳定引起路由震荡,本举例使用Loopback接口来创建IBGP 对等体.•使用Loopback接口创建IBGP对等体时，因为Loopback接口不是两对等体实际连接的接口,所以,必须使用peer connect-interface命令将Loopback接口配置为BGP连接的源接口。
•在AS 65009内部，使用OSPF协议，保证Router B到Router C的Loopback 接口路由可达。
＃配置Router B。
〈RouterB〉 system-view［RouterB］ bgp 65009[RouterB—bgp] router-id 2。
2。
2.2［RouterB-bgp］ peer 3.3。
3。
3 as-number 65009［RouterB—bgp］ peer 3。
3.3.3 connect—interface loopback 0［RouterB-bgp] quit[RouterB］ ospf 1［RouterB—ospf-1］ area 0［RouterB—ospf-1—area-0。
0。
0。
0］ network 2.2。
2。
2 0。
0.0.0[RouterB-ospf—1—area-0.0.0。
0］ network 9。
1.1.1 0.0.0。
255［RouterB-ospf—1-area-0.0。
0.0] quit［RouterB—ospf-1］ quit＃配置Router C。
迈普路由器BGP基本配置示例随着互联网的发展，网络规模逐渐扩大，大型企事业单位的网络也越来越复杂。
在这样的背景下，BGP（边界网关协议）作为一种最常用的外部网关协议，被广泛应用于企业网络中。
本文将为你介绍迈普路由器BGP基本配置示例，帮助你更好地理解和应用BGP协议。
1. 路由器基本设置首先，我们需要对迈普路由器进行基本设置。
打开终端连接迈普路由器，进入路由器的全局配置模式。
输入以下命令完成路由器的基本设置：hostname RouterAip address 192.168.1.1 255.255.255.0interface GigabitEthernet 0/0/0ip address 10.0.0.1 255.255.255.0以上命令中，设置了路由器的主机名为RouterA，配置了路由器的管理IP地址为192.168.1.1/24，同时设置了路由器的接口GigabitEthernet 0/0/0的IP地址为10.0.0.1/24。
2. BGP协议配置接下来，我们需要配置BGP协议。
BGP协议是一种路由选择协议，用于跨自治系统的路由选择。
输入以下命令完成BGP协议的基本配置：router bgp 65001bgp router-id 192.168.1.1neighbor 10.0.0.2 remote-as 65002network 192.168.1.0 mask 255.255.255.0以上命令中，设置了本路由器的自治系统号为65001，指定了本路由器的BGP路由器ID为192.168.1.1，同时配置了邻居路由器的IP地址为10.0.0.2，邻居路由器的自治系统号为65002。
最后，我们将本路由器的192.168.1.0/24网段添加到BGP路由表中。
3. BGP邻居关系建立在上一步中，我们配置了本路由器的邻居路由器的信息。
接下来，我们需要建立BGP邻居关系。
输入以下命令完成邻居关系的建立：neighbor 10.0.0.2 activateneighbor 10.0.0.2 next-hop-self以上命令中，首先激活邻居路由器10.0.0.2，然后指定本路由器作为下一跳地址。
BGP路由协议BGP（Border Gateway Protocol）是一种广泛使用的路由协议，用于在互联网上的自治系统（AS）之间交换路由信息。
BGP旨在为自治系统提供可靠的路由选择，以便最优地利用可用的网络资源。
BGP协议是一个基于TCP传输的应用层协议。
BGP协议定义了路由选择消息的格式和传输方式，同时还定义了两个自治系统之间交换路由信息的规则。
每个自治系统通过一个BGP路由器连接到其他自治系统。
BGP路由器负责处理与其他BGP路由器的通信，以及确定最佳转发路径。
BGP协议有两个关键的特性：路径矢量和自治系统。
路径矢量意味着BGP路由器不仅要知道如何到达特定的目标网络，还必须知道该网络路径经过的所有其他自治系统。
自治系统是路由器的逻辑集合，其中每个自治系统都有自己的唯一编号（ASN）。
BGP路由器通常分为两种类型：边界路由器和核心路由器。
边界路由器连接到其他自治系统，负责将本地网络的路由信息向外发布。
核心路由器在自治系统内传输和转发路由信息。
在大型自治系统中，可能会有数十个BGP路由器。
BGP路由器之间的通信涉及多种类型的BGP消息。
最常见的消息类型是UPDATE消息，其中包含对目标网络的路由信息的更改通知。
BGP路由器通常使用“前缀列表”来表示这些路由信息。
前缀列表包括目的网络的IP地址，它的AS路径，以及其他与路由信息有关的属性。
BGP协议使用许多设计来保证可靠性和稳定性。
一些重要的设计包括：1. 好的代价度量方法：BGP路由器使用多种因素来确定最佳路径。
这些因素包括距离、带宽、成本和延迟等。
2. 全局唯一的自治系统编号：每个自治系统必须具有全球唯一的ASN。
这有助于确保BGP路由器能够正确识别和选择目标网络的路径，并避免循环信息的传播。
3. BGP路由器的稳定性：BGP路由器必须保持对所有可达网络的完整路由信息。
这样，它们可以避免在拓扑变化时丢失重要路由信息，并帮助确保稳定的网络运行。
目录1 BGP配置............................................................................................................................................1-11.1 BGP简介...........................................................................................................................................1-11.1.1 BGP概述.................................................................................................................................1-11.1.2 BGP的消息类型......................................................................................................................1-21.1.3 BGP的路由属性......................................................................................................................1-41.1.4 BGP的选路规则......................................................................................................................1-81.1.5 IBGP和IGP同步....................................................................................................................1-101.1.6 大规模BGP网络所遇到的问题..............................................................................................1-111.1.7 BGP GR................................................................................................................................1-141.1.8 MP-BGP...............................................................................................................................1-141.1.9 协议规范...............................................................................................................................1-151.2 BGP配置任务简介...........................................................................................................................1-161.3 配置BGP连接..................................................................................................................................1-171.3.1 配置准备...............................................................................................................................1-171.3.2 创建BGP连接........................................................................................................................1-171.3.3 配置建立TCP连接使用的源接口...........................................................................................1-181.3.4 配置允许同非直连邻居建立EBGP连接.................................................................................1-191.4 控制路由信息的生成........................................................................................................................1-191.4.1 配置准备...............................................................................................................................1-191.4.2 配置BGP发布本地路由.........................................................................................................1-191.4.3 配置BGP引入其它路由.........................................................................................................1-201.4.4 配置BGP引入其它协议缺省路由...........................................................................................1-201.5 控制路由信息的发布与接收.............................................................................................................1-201.5.1 配置准备...............................................................................................................................1-201.5.2 配置BGP路由聚合................................................................................................................1-201.5.3 配置向对等体/对等体组发送缺省路由...................................................................................1-211.5.4 配置BGP路由信息的发布/接收策略......................................................................................1-211.5.5 配置BGP与IGP路由同步......................................................................................................1-231.5.6 限制从BGP对等体/对等体组接收的路由前缀数量................................................................1-231.5.7 配置BGP路由衰减................................................................................................................1-241.5.8 配置shortcut路由..................................................................................................................1-241.6 配置BGP的路由属性.......................................................................................................................1-241.6.1 配置准备...............................................................................................................................1-241.6.2 为接收路由分配首选值.........................................................................................................1-241.6.3 配置BGP的路由优先级.........................................................................................................1-251.6.4 配置Local-Preference缺省值................................................................................................1-251.6.5 配置MED属性.......................................................................................................................1-251.6.6 配置下一跳属性....................................................................................................................1-281.6.7 配置AS_PATH属性...............................................................................................................1-291.7 调整和优化BGP网络.......................................................................................................................1-311.7.1 配置准备...............................................................................................................................1-311.7.2 配置BGP存活时间间隔与保持时间.......................................................................................1-311.7.3 配置发送路由更新报文的时间间隔.......................................................................................1-321.7.4 配置BGP软复位....................................................................................................................1-321.7.5 使能EBGP连接快速复位功能...............................................................................................1-331.7.6 配置BGP建立TCP连接时进行MD5认证...............................................................................1-331.7.7 配置BGP负载分担................................................................................................................1-341.7.8 禁止与对等体/对等体组建立会话..........................................................................................1-34 1.8 配置大型BGP网络...........................................................................................................................1-341.8.1 配置准备...............................................................................................................................1-341.8.2 配置BGP对等体组................................................................................................................1-341.8.3 配置BGP团体........................................................................................................................1-351.8.4 配置BGP路由反射器.............................................................................................................1-361.8.5 配置BGP联盟........................................................................................................................1-37 1.9 配置BGP GR...................................................................................................................................1-38 1.10 使能Guard路由引入功能...............................................................................................................1-38 1.11 开启Trap功能................................................................................................................................1-39 1.12 使能BGP日志功能.........................................................................................................................1-39 1.13 BGP显示和维护.............................................................................................................................1-401.13.1 显示BGP.............................................................................................................................1-401.13.2 复位BGP连接......................................................................................................................1-411.13.3 清除BGP信息......................................................................................................................1-41 1.14 BGP典型配置举例（路由应用）...................................................................................................1-411.14.1 BGP基本配置......................................................................................................................1-411.14.2 BGP与IGP交互配置............................................................................................................1-451.14.3 BGP负载分担配置..............................................................................................................1-471.14.4 BGP团体配置......................................................................................................................1-491.14.5 BGP路由反射器配置...........................................................................................................1-521.14.6 BGP联盟配置......................................................................................................................1-541.14.7 BGP路径选择配置..............................................................................................................1-57 1.15 BGP典型配置举例（交换应用）...................................................................................................1-601.15.1 BGP基本配置......................................................................................................................1-601.15.2 BGP与IGP交互配置............................................................................................................1-641.15.3 BGP负载分担配置..............................................................................................................1-661.15.4 BGP团体配置......................................................................................................................1-681.15.5 BGP路由反射器配置...........................................................................................................1-711.15.6 BGP联盟配置......................................................................................................................1-731.15.7 BGP路径选择配置..............................................................................................................1-76 1.16 BGP常见错误配置举例..................................................................................................................1-791.16.1 BGP对等体关系不能建立...................................................................................................1-79本文中标有“请以实际情况为准”的特性描述，表示各型号对于此特性的支持情况可能不同，本节将对此进行说明。
H3C-BGP路由属性实例配置配置要求：首先实现R1与R4可以互相访问环回地址。
再分别完成以下几种属性配置。
拓扑图：基础配置：R1:interface LoopBack0ip address 1.1.1.1 255.255.255.255#interface GigabitEthernet0/0ip address 12.1.1.1 255.255.255.0#interface GigabitEthernet0/1ip address 13.1.1.1 255.255.255.0#R2:interface LoopBack0#interface GigabitEthernet0/0ip address 12.1.1.2 255.255.255.0 #interface GigabitEthernet0/1ip address 24.1.1.2 255.255.255.0 #OSPF:Ospf 100Area 0Network 0.0.0.0 255.255.255.255R3:interface LoopBack0ip address 3.3.3.3 255.255.255.255 #interface GigabitEthernet0/0ip address 13.1.1.3 255.255.255.0 #interface GigabitEthernet0/1ip address 34.1.1.3 255.255.255.0 #OSPF:Ospf 100Area 0Network 0.0.0.0 255.255.255.255R4:interface LoopBack0#interface GigabitEthernet0/0ip address 24.1.1.4 255.255.255.0 #interface GigabitEthernet0/1ip address 34.1.1.4 255.255.255.0 OSPF:Ospf 100Area 0Network 0.0.0.0 255.255.255.255BGP配置R1:bgp 100peer 12.1.1.2 as-number 200 peer 13.1.1.3 as-number 200 #address-family ipv4 unicast peer 12.1.1.2 enablepeer 13.1.1.3 enableR2bgp 200peer 3.3.3.3 as-number 200peer 3.3.3.3 connect-interface LoopBack0 peer 4.4.4.4 as-number 200peer 4.4.4.4 connect-interface LoopBack0 peer 12.1.1.1 as-number 100#address-family ipv4 unicastpeer 3.3.3.3 enablepeer 4.4.4.4 enablepeer 12.1.1.1 enableR3:bgp 200peer 2.2.2.2 as-number 200peer 4.4.4.4 as-number 200peer 2.2.2.2 connect-interface LoopBack0peer 4.4.4.4 connect-interface LoopBack0 peer 13.1.1.1 as-number 100#address-family ipv4 unicastpeer 2.2.2.2 enablepeer 4.4.4.4 enablepeer 13.1.1.1 enableR4:bgp 200peer 2.2.2.2 as-number 200peer 2.2.2.2 connect-interface LoopBack0 peer 3.3.3.3 as-number 200peer 3.3.3.3 connect-interface LoopBack0 #address-family ipv4 unicastpeer 2.2.2.2 enablepeer 3.3.3.3 enable∙∙在R4上查看BGP路由表：在R1上查看BGP路由表：注：保持上面的配置不变，完成下面实验要求：1．AS_path属性配置实验要求：默认1.1.1.1/32条目经由R2转发；下面通过改变AS_PATH属性，实现1.1.1.1/32条目经由R3转发。
BGP的基本配置图错误！文档中没有指定样式的文字。
-1 BGP的基本配置图解：1、路由器Router-A的S1/0端口（192.1.1.1）连接到路由器Router-B的S1/0端口（192.1.1.2）;路由器Router-B的S2/0端口（193.1.1.1）连接到路由器Router-C的S2/0端口（193.1.1.2）。
2、三台路由器的环回口地址分别是：1.1.1.1（Router-A），2.2.2.2（Router-B），3.3.3.3（Router-C）。
3、Router-A位于AS 100中，Router-B、Router-C位于AS 200中。
A、Router-A的配置:命令描述Router-A#configure terminal 进入全局配置模式Router-A(config)#interface loopback0 进入回环接口Router-A(config-if-loopback0)#ip address 1.1.1.1配置ip地址255.255.255.0Router-A(config-if-loopback0)#interface s1/0 进入接口s1/0Router-A(config-if-serial1/0)#encapsulation hdlc 封装链路层协议hdlcRouter-A(config-if-serial1/0)#ip address 192.1.1.1配置ip地址255.255.255.0Router-A(config-if-serial1/0)#exitRouter-A(config)#router bgp 100进入BGP配置模式Router-A(config-bgp)#neighbor 192.1.1.2 remote-as指定BGP对等体自治系统号200Router-A(config-bgp)#network 1.1.1.0255.255.255.0配置BGP发送的网络Router-A(config-bgp)#exitB、Router-B的配置:命令描述Router-B#configure terminal 进入全局配置模式Router-B(config)#interface loopback0 进入回环接口Router-B(config-if-loopback0)#ip address 2.2.2.2配置ip地址255.255.255.255Router-B(config-if-loopback0)#interface s1/0 进入配置接口s1/0Router-B(config-if-serial1/0)#encapsulation hdlc 封装链路层协议hdlcRouter-B(config-if-serial1/0)#ip address 192.1.1.2255.255.255.0Router-B(config-if-serial1/0)#clock rate 9600 配置时钟Router-B(config-if-serial1/0)#interface s2/0Router-B(config-if-serial2/0)#encapsulation hdlc 封装链路层协议hdlcRouter-B(config-if-serial2/0)#ip address 193.1.1.1255.255.255.0Router-B(config-if-serial2/0)#clock rate 9600Router-B(config-if-serial2/0)#exitRouter-B(config)#router bgp 200进入BGP配置模式Router-B(config-bgp)#neighbor 192.1.1.1 remote-as指定BGP邻居自治系统号100Router-B(config-bgp)#neighbor 193.1.1.2 remote-as指定BGP邻居自治系统号200Router-B(config-bgp)#neighbor 193.1.1.2 next-hop-self把自己的地址作为下一跳Router-B(config-bgp)#exitC、Router-C的配置:命令描述Router-C#configure terminal 进入全局配置模式Router-C(config)#interface loopback0Router-C(config-if-loopback0)#ip address 3.3.3.3255.255.255.255Router-C(config-if-loopback0)#interface s2/0Router-C(config-if-serial2/0)#encapsulation hdlc 封装链路层协议hdlcRouter-C(config-if-serial2/0)#ip address 193.1.1.2255.255.255.0Router-C(config-if-serial2/0)#exitRouter-C(config)#router bgp 200进入BGP配置模式Router-C(config-bgp)#neighbor 193.1.1.1 remote-as指定BGP邻居的自治系统号200Router-C(config-bgp)#exit。
BGP基本配置引入本章介绍了BGP协议的配置步骤、BGP对等体和路由信息查看以及BGP的维护调试命令。
课程目标学习完本课程，您应该能够：⏹掌握BGP路由协议的基本功能配置⏹掌握BGP同步配置⏹掌握BGP路由协议的显示维护目录⏹配置BGP协议基本功能⏹配置BGP同步⏹BGP基本配置示例⏹BGP协议的基本显示和维护启动BGP并创建BGP连接●启动BGP[Router] bgp as-number●配置Router ID[Router bgp] router id router id[Router-bgp]router-id router-id●指定BGP对等体及AS号[Router bgp] peer ip address as number as number [Router-bgp]peer ip-address as-number as-number优化BGP连接●指定建立TCP连接使用的源接口[Router-bgp] peer ip-address connect-interface interface-type interface-number●配置允许同非直接相连网络上的邻居建立EBGP连接[Router-bgp] peer ip-address ebgp-max-hop[ hop-count ]count配置BGP生成路由●将本地路由发布到BGP路由表中[Router-bgp] network ip-address [ mask | mask-length ][route policy route policy name ]length[route-policy route-policy-name●引入其它路由协议的路由[Router-bgp] import-route protocol[ process-id|all-[Router-bgp]import-route[processes] [ med med-value| route-policy route-p y]policy-name目录⏹配置BGP协议基本功能⏹配置BGP同步⏹BGP基本配置示例⏹BGP协议的基本显示和维护配置BGP 同步●BGP [Router-bgp] synchronization 启用同步特性●关闭BGP 同步特性→MSR 路由器缺省关闭[Router-bgp] undo synchronization目录⏹配置BGP协议基本功能⏹配置BGP同步⏹BGP基本配置示例⏹BGP协议的基本显示和维护BGP 基本配置示例AS 65223AS 65101AS 65223RTDLoopback 04444/32Loopback 02222/32Loopback 01111/32OSPFOSPF 10.3.3.1/30RTARTBRTC10.3.3.2/304.4.4.4/322.2.2.2/321.1.1.1/32IBGP[RTB] bgp 65223[RTB-bgp]router-id 2.2.2.2[RTB-bgp]peer 10.3.3.1 as-number 65101[RTB-bgp]peer 4.4.4.4 as-number 65223[RTB-bgp]peer 4.4.4.4 connect-interface LoopBack 0[RTB-bgp]import-route ospf 1[RTB-ospf-1]import-route bgp[RTA] bgp 65101[RTA b ]t id 1111[RTB ospf 1]import route bgp [RTC] bgp 65223[RTC-bgp]router-id 4444[RTA-bgp]router-id 1.1.1.1[RTA-bgp]peer 10.3.3.2 as-number 65223 [RTA-bgp] network 10.3.3.0 255.255.255.252[RTA-bgp] network 1.1.1.1 255.255.255.255[RTC bgp]router id 4.4.4.4[RTC-bgp]peer 2.2.2.2 as-number 65223[RTC-bgp]peer 2.2.2.2 connect-interface LoopBack 0目录⏹配置BGP协议基本功能⏹配置BGP同步⏹BGP基本配置示例⏹BGP协议的基本显示和维护显示BGP 对等体的信息<RTB> display bgp peerBGP local router ID :172163130本地的路由器ID 本地自治系统号BGP local router ID : 172.16.3.130Local AS number : 65002Total number of peers : 2 Peers in established state : 2Peer V AS MsgRcvd MsgSent OutQ PrefRcv Up/Down State 1010101465001440000:02:23Established 10.10.10.1 4 65001 4 4 0 0 00:02:23 Established 10.10.10.6 4 65002 2 3 0 0 00:00:05 Established对等体有限状对等体的IP 地址对等体所在的AS 号会话已建立的时长/态机当状态（会话未建立时）当前状态的时长显示BGP 路由信息路由的AS_PATH/ORIGIN 属性值路由首选值<RTB> display bgp routing-table Total Number of Routes: 4BGP Local router ID is 172.16.3.130Status codes: * -valid, > -best, d -damped,h -history, i -internal, s -suppressed, S -Stale Origin : i -IGP , e -EGP , ? -incomplete g pNetwork NextHop MED LocPrf PrefVal Path/Ogn *> 1.1.1.1/32 10.10.10.1 0 0 65001i *>i 4.4.4.4/32 10.10.10.6 0 100 0 ?目的网络地址下跳地址MULTI EXIT DISC路由状态代码下一跳地址MULTI_EXIT_DISC 属性值本地优先级local-preference 属性值查看BGP 的debugging 信息BGP 有限状态机<Router>debugging bgp event*May 11 10:09:14:468 2009 H3C RM/6/RMDEBUG:BGP .: 10.10.10.2 State is changed from IDLE to CONNECT.*M 111009144682009H3C RM/6/RMDEBUG 状态切换*May 11 10:09:14:468 2009 H3C RM/6/RMDEBUG:BGP .: 10.10.10.2 State is changed from CONNECT to ACTIVE.*May 11 10:09:14:469 2009 H3C RM/6/RMDEBUG:BGP .: 10.10.10.2 State is changed from ACTIVE to OPENSENT.*M 111009144722009H3C RM/6/RMDEBUG *May 11 10:09:14:472 2009 H3C RM/6/RMDEBUG:BGP .: 10.10.10.2 Current event is ReceiveOpenMessage.*May 11 10:09:14:473 2009 H3C RM/6/RMDEBUG:BGP .: 10.10.10.2 State is changed from OPENSENT to OPENCONFIRM.%M 111009144752009H3C RM/3/RMLOG %May 11 10:09:14:475 2009 H3C RM/3/RMLOG:BGP .: 10.10.10.2 State is changed from OPENCONFIRM to ESTABLISHED.*May 11 10:09:14:617 2009 H3C RM/6/RMDEBUG:BGP .: 10.10.10.2 Current event is RecvKeepAliveMessage接收到的BGP 协议消息报文类型消报文类型本章总结⏹配置BGP建立连接⏹配置BGP协议生成路由协生路由⏹配置BGP同步⏹BGP对等体、路由信息查看。
