内卡式千斤顶使用说明书

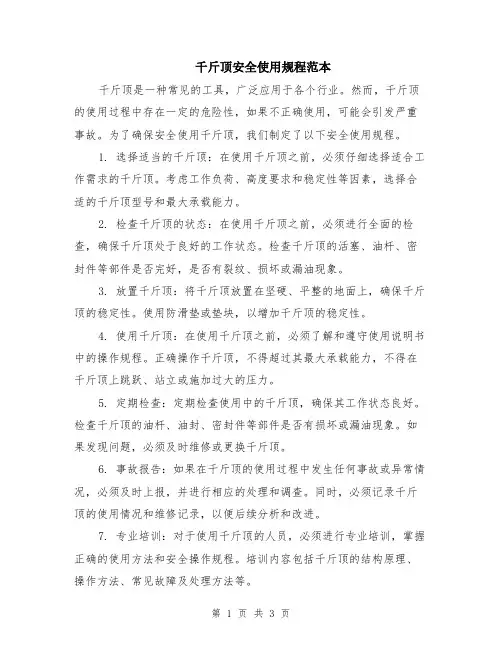

千斤顶安全使用规程范本千斤顶是一种常见的工具，广泛应用于各个行业。

然而，千斤顶的使用过程中存在一定的危险性，如果不正确使用，可能会引发严重事故。

为了确保安全使用千斤顶，我们制定了以下安全使用规程。

1. 选择适当的千斤顶：在使用千斤顶之前，必须仔细选择适合工作需求的千斤顶。

考虑工作负荷、高度要求和稳定性等因素，选择合适的千斤顶型号和最大承载能力。

2. 检查千斤顶的状态：在使用千斤顶之前，必须进行全面的检查，确保千斤顶处于良好的工作状态。

检查千斤顶的活塞、油杆、密封件等部件是否完好，是否有裂纹、损坏或漏油现象。

3. 放置千斤顶：将千斤顶放置在坚硬、平整的地面上，确保千斤顶的稳定性。

使用防滑垫或垫块，以增加千斤顶的稳定性。

4. 使用千斤顶：在使用千斤顶之前，必须了解和遵守使用说明书中的操作规程。

正确操作千斤顶，不得超过其最大承载能力，不得在千斤顶上跳跃、站立或施加过大的压力。

5. 定期检查：定期检查使用中的千斤顶，确保其工作状态良好。

检查千斤顶的油杆、油封、密封件等部件是否有损坏或漏油现象。

如果发现问题，必须及时维修或更换千斤顶。

6. 事故报告：如果在千斤顶的使用过程中发生任何事故或异常情况，必须及时上报，并进行相应的处理和调查。

同时，必须记录千斤顶的使用情况和维修记录，以便后续分析和改进。

7. 专业培训：对于使用千斤顶的人员，必须进行专业培训，掌握正确的使用方法和安全操作规程。

培训内容包括千斤顶的结构原理、操作方法、常见故障及处理方法等。

8. 紧急救援：在使用千斤顶时，必须预先制定紧急救援计划，并确保救援设备和人员的及时响应能力。

在发生事故或紧急情况时，必须立即采取相应的救援措施，保障人员的安全。

9. 禁止超负荷使用：严禁超负荷使用千斤顶。

在使用千斤顶时，必须根据工作负荷选择合适的千斤顶型号和最大承载能力，并进行合理的分配。

10. 使用个人防护装备：在使用千斤顶时，必须佩戴适当的个人防护装备，包括安全帽、护目镜、手套等。

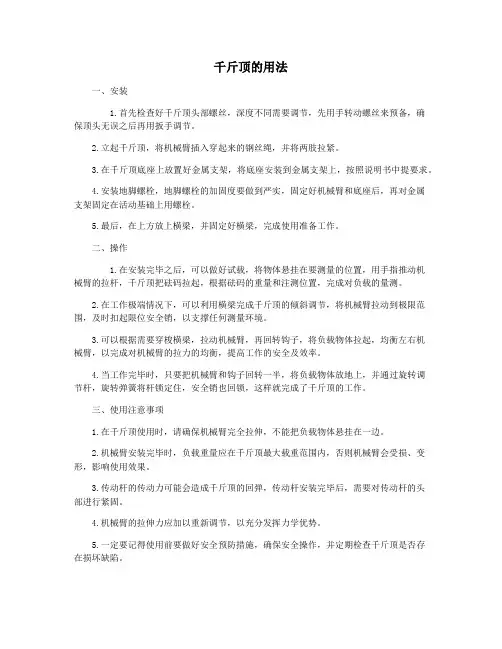

千斤顶的用法一、安装1.首先检查好千斤顶头部螺丝，深度不同需要调节，先用手转动螺丝来预备，确保顶头无误之后再用扳手调节。

2.立起千斤顶，将机械臂插入穿起来的钢丝绳，并将两肢拉紧。

3.在千斤顶底座上放置好金属支架，将底座安装到金属支架上，按照说明书中提要求。

4.安装地脚螺栓，地脚螺栓的加固度要做到严实，固定好机械臂和底座后，再对金属支架固定在活动基础上用螺栓。

5.最后，在上方放上横梁，并固定好横梁，完成使用准备工作。

二、操作1.在安装完毕之后，可以做好试载，将物体悬挂在要测量的位置，用手指推动机械臂的拉杆，千斤顶把砝码拉起，根据砝码的重量和注测位置，完成对负载的量测。

2.在工作极端情况下，可以利用横梁完成千斤顶的倾斜调节，将机械臂拉动到极限范围，及时扣起限位安全销，以支撑任何测量环境。

3.可以根据需要穿梭横梁，拉动机械臂，再回转钩子，将负载物体拉起，均衡左右机械臂，以完成对机械臂的拉力的均衡，提高工作的安全及效率。

4.当工作完毕时，只要把机械臂和钩子回转一半，将负载物体放地上，并通过旋转调节杆，旋转弹簧将杆锁定住，安全销也回锁，这样就完成了千斤顶的工作。

三、使用注意事项1.在千斤顶使用时，请确保机械臂完全拉伸，不能把负载物体悬挂在一边。

2.机械臂安装完毕时，负载重量应在千斤顶最大载重范围内，否则机械臂会受损、变形，影响使用效果。

3.传动杆的传动力可能会造成千斤顶的回弹，传动杆安装完毕后，需要对传动杆的头部进行紧固。

4.机械臂的拉伸力应加以重新调节，以充分发挥力学优势。

5.一定要记得使用前要做好安全预防措施，确保安全操作，并定期检查千斤顶是否存在损坏缺陷。

YDC N系列内卡式千斤顶使用说明书柳州欧维姆机械股份有限公司目录一、使用范围二、型号编码三、技术性能四、基本构造五、使用方法六、附件选用七、维护保养八、注意事项九、易损件明细表一、使用范围YDC N系列内卡式千斤顶是与OVM预应力锚固体系配套的张拉设备，是一种预应力穿心式千斤顶，它具有结构紧凑、密封性能好等特点。

同时，它将工具锚内置，有效地节省了千斤顶张拉所需的空间，特别适合狭小空间的张拉，也可大量节约预应力筋材料。

可广泛应用于先张和后张法的预应力混凝土结构、桥梁、电站、公路、高层建筑、岩土锚固等施工工程中。

配用不同孔数的内卡装置，可分别张拉19孔及以下孔数的OVM型夹片群锚。

二、型号编码YDC N系列内卡式千斤顶型号含义：Y D C ××××N ×××张拉行程(mm)内卡式公称张拉力(kN)穿心式千斤顶液压式三、技术性能YDC N系列内卡式千斤顶目前有1000kN、1500kN、2500kN、2800kN、3000kN、3500kN、4000kN等七个级别,行程有100mm、200mm两种规格。

其技术性能见表1型号项目YDC1000N-100 YDC1000N-200 YDC1500N-100 YDC1500N-200公称张拉力(kN) 997 997 1493 1493公称油压(MPa) 55 55 54 54张拉活塞面积(m2) ×10-2 ×10-2×10-2 ×10-2回程活塞面积(m2) ×10-3 ×10-3×10-2 ×10-2回程油压(MPa) 25 25 25 25张拉行程(mm) 100 200 100 200主机质量(kg) 78 98 116 146 外形尺寸长度L×直径Φ(mm)289×Ф250 389×Ф250 285×Ф305 385×Ф305最小工作空间A(mm)×C(mm)800×170 1000×170 800×200 1000×200 钢绞线预留长度(mm) 200 200 200 200配用锚具规格、3、4、5 、3、4、5、4、5、6、7、4、5、6、7型号项目YDC2500N-100 YDC2500N-200公称张拉力(kN) 2462 2462公称油压(MPa) 50 50张拉活塞面积(m2) ×10-2 ×10-2回程活塞面积(m2) ×10-2 ×10-2回程油压(MPa) 25 25张拉行程(mm) 100 200主机质量(kg) 217 263 外形尺寸长度L×直径Φ(mm)289×Ф399 389×Ф399最小工作空间A(mm)×C(mm)800×250 1000×250钢绞线预留长度(mm) 200 200配用锚具规格、7、8、9、10、11、12、、7、8、9、10、11、12、型号YDC2800N-100 YDC2800N-200 项目公称张拉力(kN) 2788 2788公称油压(MPa) 51 51张拉活塞面积(m2) ×10-2 ×10-2回程活塞面积(m2) ×10-2 ×10-2回程油压(MPa) 25 25张拉行程(mm) 100 200主机质量(kg) 237 288 外形尺寸289×Ф410 389×Ф410长度L×直径Φ(mm)800×260 1000×260最小工作空间A(mm)×C(mm)钢绞线预留长度(mm) 200 200配用锚具规格、7、8、9、10、11、12、、7、8、9、10、11、12、型号YDC3000N-100 YDC3000N-200 项目公称张拉力(kN) 3012 3012公称油压(MPa) 50 50张拉活塞面积(m2) ×10-2 ×10-2回程活塞面积(m2) ×10-2 ×10-2回程油压(MPa) 25 25张拉行程(mm) 100 200主机质量(kg) 350 350 外形尺寸289×Ф420 289×Ф420长度L×直径Φ(mm)最小工作空间900×270 1100×270A(mm)×C(mm)钢绞线预留长度(mm) 250 250配用锚具规格、13、14、15、16 、13、14、15、16型号YDC3500N-100 YDC3500N-200项目公称张拉力(kN) 3500 3500公称油压(MPa) 54 54张拉活塞面积(m2) ×10-2 ×10-2回程活塞面积(m2) ×10-2 ×10-2回程油压(MPa) 25 25张拉行程(mm) 100 200主机质量(kg) 350 350360×Ф470 460×Ф470 外形尺寸长度L×直径Φ(mm)900×290 1100×290最小工作空间A(mm)×C(mm)钢绞线预留长度(mm) 250 250配用锚具规格、13、14、15、16 、13、14、15、16型号YDC4000N-100 YDC4000N-200项目公称张拉力(kN) 4000 4000公称油压(MPa) 52 52张拉活塞面积(m2) ×10-2 ×10-2回程活塞面积(m2) ×10-2 ×10-2回程油压(MPa) 25 25张拉行程(mm) 100 200主机质量(kg) 400 480360×Ф490 460×Ф490 外形尺寸长度L×直径Φ(mm)最小工作空间900×300 1100×300A(mm)×C(mm)钢绞线预留长度(mm) 250 250配用锚具规格、13、14、15、16、17、18、19 、13、14、15、16、17、18、19 四、基本构造本内卡式千斤顶采用动缸式结构。

可编辑修改精选全文完整版
千斤顶的使用方法及注意事项
一、使用方法：
1. 首先选择合适的支撑地面，然后将顶体平稳放在该地面上；
2. 检查油封、调整手柄，确保能满足要求；
3. 将物体放入杠杆筒内，然后按力度，向上拉起把手，使物体升至需要的高度；
4. 确保物体处于稳定状态，以免滑动或倾斜；
5. 完成后，拔把手至底，以释放压力，使物体降落；
6. 将千斤顶移至收纳处，以备下次使用。

二、注意事项：
1. 千斤顶的外表应清洁，有裂痕及其他损坏的情况应及时维修；
2. 如果千斤顶使用时遇到把手紧锁的情况，应先检查是否有杂物（如污垢等）堵塞把手，及时清除；
3. 检查千斤顶液压油，确保油量恒定；
4. 使用时要注意力度，以免受伤；
5. 千斤顶在使用时发出异常声音，应停止使用，检查及调整；
6. 完成使用后应及时收好，保存在干燥的地方。

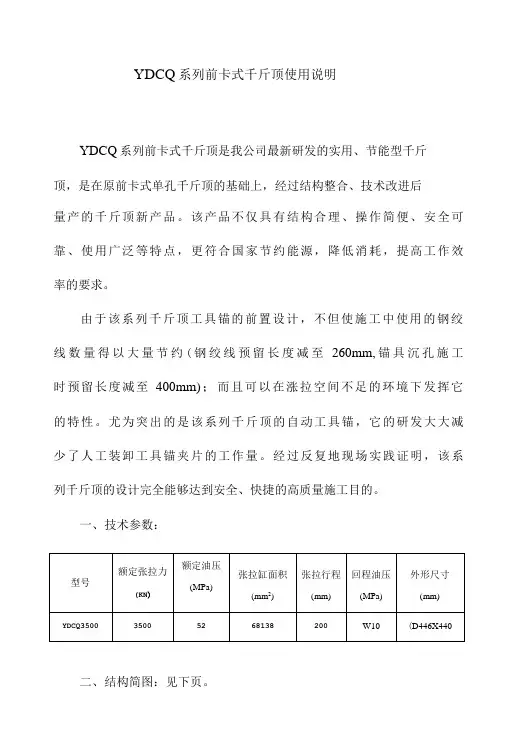

YDCQ系列前卡式千斤顶使用说明YDCQ系列前卡式千斤顶是我公司最新研发的实用、节能型千斤顶，是在原前卡式单孔千斤顶的基础上，经过结构整合、技术改进后量产的千斤顶新产品。

该产品不仅具有结构合理、操作简便、安全可靠、使用广泛等特点，更符合国家节约能源，降低消耗，提高工作效率的要求。

由于该系列千斤顶工具锚的前置设计，不但使施工中使用的钢绞线数量得以大量节约(钢绞线预留长度减至260mm,锚具沉孔施工时预留长度减至400mm)；而且可以在涨拉空间不足的环境下发挥它的特性。

尤为突出的是该系列千斤顶的自动工具锚，它的研发大大减少了人工装卸工具锚夹片的工作量。

经过反复地现场实践证明，该系列千斤顶的设计完全能够达到安全、快捷的高质量施工目的。

一、技术参数：二、结构简图：见下页。

三、施工简图：见下页。

四、前卡式千斤顶及自动工具锚的拆装使用步骤：1、向出顶油口注油，使活塞伸出30mm〜40mm。

2、将自动工具锚从千斤顶穿心孔中沿水平方向由后向前推，直至终止，然后装入支承套并旋转支承套，使其卡耳嵌入第一道卡槽中。

3、向回顶油口注油，收回活塞，即可等待使用。

4、把工作锚夹片装夹到位，将限位板穿入钢绞线推至工作锚板, 然后再把穿线板及过渡套（沉孔施工时用过渡套）穿入钢绞线，使钢绞线外露40mm〜50mm。

5、将千斤顶（活塞伸出端）内装自动工具锚的孔位对准钢绞线推入（如孔位没有对齐，可旋转千斤顶调节），使千斤顶压板止口卡入并紧压限位板或过渡套（沉孔施工时用过渡套），再向出顶油口注油，实施张拉程序（切记压板止口一定要卡入限位板或过渡套后再注油张拉），否则会损坏千斤顶或出现危险！6、开始张拉时，必须将安全挡板旋转卡入支承套后边的第二道卡槽，并插入锁紧片后方可施工，否则会有危险！7、张拉程序结束后，将千斤顶活塞收回并拉出钢绞线，如需更换其它孔位工具锚时，可重复上述步骤，即可完成工具锚的更换。

五、特别注意事项:1、自动工具锚使用的夹片须根据工作量，使用1〜2天后进行夹片涂腊保养，否则会造成夹片卡死钢绞线，千斤顶无法拆御掉的后果!2、工具锚夹片要使用石腊保养，切记不要用黄油或其它润滑剂之类的物品代替，否则会越拉越紧造成夹片打不开，千斤顶无法拆卸掉的后果!3、由于该千斤顶的特性，使用时应反方向使用，即活塞伸出端对准限位板或过渡套方向，切记操作时搞错进、回油孔的方向（千斤顶上有标识）!4、标定千斤顶时，切记将限位板卡入活塞伸出端压板止口内以后，才能受压力标定，否则会损坏千斤顶或压板!5、移动千斤顶时，活塞伸出端口必须受到保护，如有碰撞挤压，会造成卡口变形，无法装卡压板的后果!6、千斤顶不可空载加压，否则会损坏千斤顶并出现危险!7、该千斤顶工作时必须使用相配套的安全挡板，否则会出现危险!六、使用与维护:1、该系列千斤顶与YBZ2x1.5/63或YBZ2x2/50油泵配合使用。

YDC4000N-100千斤顶使用说明书四平市欧维姆机械有限公司一、用途YDC4000N-100型千斤顶是一种内卡式张拉群锚的穿心式千斤顶，可配19孔及19孔以下的锚具进行张拉，广泛适用于先张、后张拉法的预应力混凝土结构、构件、桥梁、水工结构、核电站安全壳、岩石锚固、坝基锚固等工程。

二、型号及技术参数型号：YDC4000N-100公称张拉力：4000KN张拉面积：7.693X10-2m2额定油压：52MPa张拉行程：100mm三、构造及工作原理该千斤顶的缸体与缸盖采用螺纹连接，动密封采用格莱圈密封，固定密封采用两道O形密封圈，千斤顶内有前置锚具、限位板、导向杆、弹簧、挡板等，张拉不同孔数锚具时，更换相应孔数的内卡装置即可。

使用前，工具锚锚环锥孔全部涂石蜡。

在张拉过程中，重复使用一段时间后应对工具锚夹片进行检查，如发现有损伤，应及时更换夹片。

图1千斤顶结构示意图四、使用方法1、安装好工作锚具后，千斤顶回程到底升压至5MPa后，再穿入钢绞线，用磨好端头的钢绞线试插千斤顶里的夹片，使之完全归位。

安装好即可开始张拉。

2、按图1所示，将B路截止阀和节流阀打开，使B路处于回油状态，关闭A路使之处于进油状态，调整A路节流阀控制A路油速度和升压，张拉开始。

3、在活塞外伸时，工具锚夹具可自行夹紧钢绞线，工作锚中的夹片此时因受限位套的支托，退出不会太多。

4、当张拉完毕即可停止向A路供油，打开A路节流阀，同时转回截止阀，A路压力至零点，由于钢绞线束的回缩，活塞回程到若干毫米，工作锚的夹片被连动带入锚板内部自行夹紧。

5、B路关闭截止阀调整节流阀，控制流量和升压，活塞回程到底，起压小于20MPa停泵，此时完成一次张拉循环。

五、注意事项使用本千斤顶时，除应遵守一般预应力施工操作的有关规范外，还应注意以下问题。

1、千斤顶应采用优质矿物油，油内不含水及其它混合物，在通常温度下不分解、不变质，油液应严格保持清洁，经常过滤、定期更换，建议冬季用YC-N15号液压油，夏季用YB-N32号液压油。

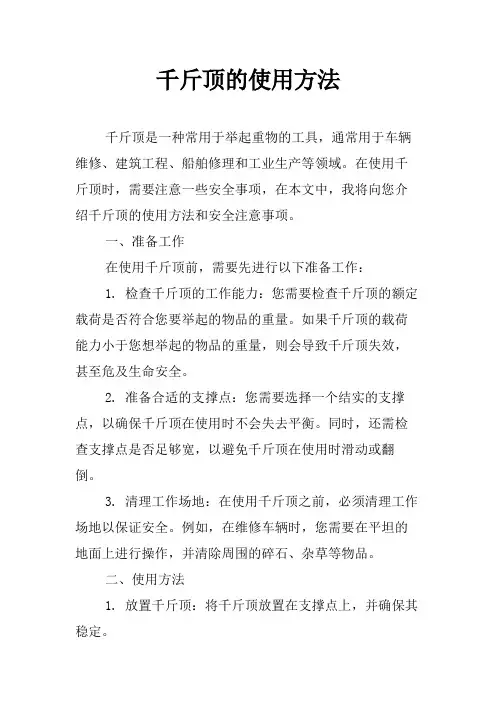

千斤顶的使用方法千斤顶是一种常用于举起重物的工具，通常用于车辆维修、建筑工程、船舶修理和工业生产等领域。

在使用千斤顶时，需要注意一些安全事项，在本文中，我将向您介绍千斤顶的使用方法和安全注意事项。

一、准备工作在使用千斤顶前，需要先进行以下准备工作：1. 检查千斤顶的工作能力：您需要检查千斤顶的额定载荷是否符合您要举起的物品的重量。

如果千斤顶的载荷能力小于您想举起的物品的重量，则会导致千斤顶失效，甚至危及生命安全。

2. 准备合适的支撑点：您需要选择一个结实的支撑点，以确保千斤顶在使用时不会失去平衡。

同时，还需检查支撑点是否足够宽，以避免千斤顶在使用时滑动或翻倒。

3. 清理工作场地：在使用千斤顶之前，必须清理工作场地以保证安全。

例如，在维修车辆时，您需要在平坦的地面上进行操作，并清除周围的碎石、杂草等物品。

二、使用方法1. 放置千斤顶：将千斤顶放置在支撑点上，并确保其稳定。

2. 调整千斤顶高度：将千斤顶上的手柄旋转，将螺旋杆朝上方旋转，将千斤顶的头部抬起来，使其碰到要举起的物体的底部。

3. 升高千斤顶：使用手柄旋转螺旋杆，让千斤顶慢慢上升。

在每次升高之前，都需要将手柄松开，以确保螺杆能够自由转动。

4. 调整物体位置：使用千斤顶可以轻松将物体举起，将其移动到需要的位置。

在移动物体之前，确保其在升高时保持稳定。

5. 降低千斤顶：将千斤顶手柄无限逆时针旋转，让螺旋杆降低。

为了确保安全，在降低千斤顶时，请勿将手指放在千斤顶下方，以免被夹伤。

三、安全注意事项1. 切勿超载使用：在使用千斤顶时，必须遵守其额定载荷限制。

否则，千斤顶可能会损坏或失效。

2. 使用适当的支撑点：支撑点必须结实，并且足够宽以避免千斤顶在使用时滑动或倾斜。

3. 不要在千斤顶下方伸手和脚：在升高或降低千斤顶时，请勿将手指放在千斤顶下方，以避免被夹伤。

4. 定期维护千斤顶：定期检查千斤顶是否存在损坏或松动，并及时更换或修理。

5. 不要在升高的物体下面工作：在升高物体时，请避免在其下方工作，以避免发生意外事故。

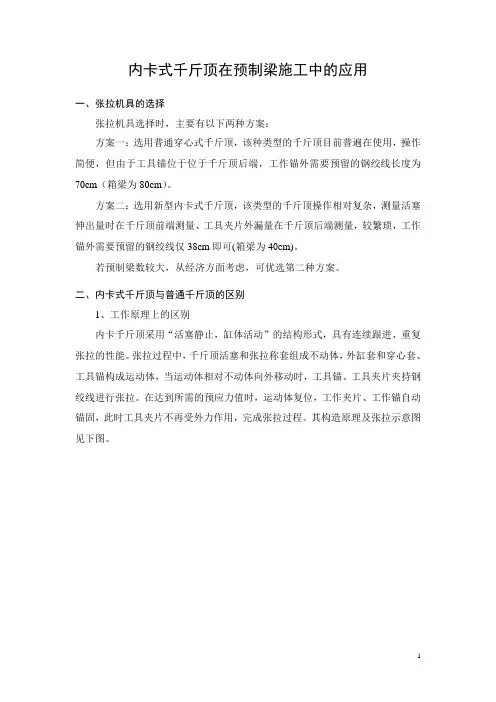

内卡式千斤顶在预制梁施工中的应用一、张拉机具的选择张拉机具选择时，主要有以下两种方案：方案一：选用普通穿心式千斤顶，该种类型的千斤顶目前普遍在使用，操作简便，但由于工具锚位于位于千斤顶后端，工作锚外需要预留的钢绞线长度为70cm（箱梁为80cm）。

方案二：选用新型内卡式千斤顶，该类型的千斤顶操作相对复杂，测量活塞伸出量时在千斤顶前端测量、工具夹片外漏量在千斤顶后端测量，较繁琐，工作锚外需要预留的钢绞线仅38cm即可(箱梁为40cm)。

若预制梁数较大，从经济方面考虑，可优选第二种方案。

二、内卡式千斤顶与普通千斤顶的区别1、工作原理上的区别内卡千斤顶采用“活塞静止，缸体活动”的结构形式，具有连续跟进、重复张拉的性能。

张拉过程中，千斤顶活塞和张拉称套组成不动体，外缸套和穿心套、工具锚构成运动体，当运动体相对不动体向外移动时，工具锚、工具夹片夹持钢绞线进行张拉。

在达到所需的预应力值时，运动体复位，工作夹片、工作锚自动锚固，此时工具夹片不再受外力作用，完成张拉过程。

其构造原理及张拉示意图见下图。

内卡式千斤顶构造示意图1、钢绞线2、工作锚环3、工作夹片4、限位板5、张拉称套6、缸体7、穿心套8、进油口9、活塞11、回油口12、工具锚13、工具夹片14、外缸套普通千斤顶采用“缸套静止，活塞移动”的结构形式。

在张拉过程中，千斤顶内缸、缸套组成不动体，活塞、工具锚组成运动体，当运动体相对不动体作移动时，工具锚上工具夹片夹紧钢绞线进行张拉。

达到设计应力和伸长值时，运动体复位，工作夹片、工作锚自动锚固，此时工具夹片不再受外力作用，完成张拉过程。

其构造原理及张拉示意图：普通千斤顶构造示意图1、钢绞线2、工作锚环3、工作夹片4、限位板5、张拉称套6、缸体7、穿心套8、进油口9、活塞11、回油口12、工具锚13、工具夹片14、外缸套2、钢绞线长度的区别1）T梁内卡千斤顶下料长度：锚外钢绞线长度38cm。

普通千斤顶下料长度：锚外钢绞线长度70cm。

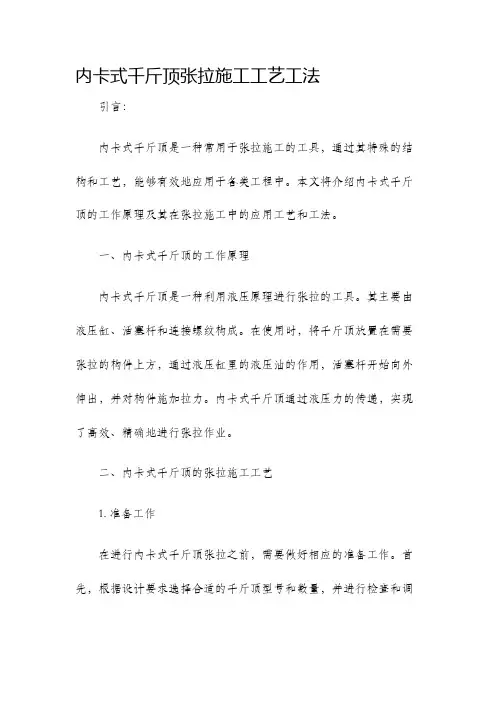

内卡式千斤顶张拉施工工艺工法引言：内卡式千斤顶是一种常用于张拉施工的工具，通过其特殊的结构和工艺，能够有效地应用于各类工程中。

本文将介绍内卡式千斤顶的工作原理及其在张拉施工中的应用工艺和工法。

一、内卡式千斤顶的工作原理内卡式千斤顶是一种利用液压原理进行张拉的工具。

其主要由液压缸、活塞杆和连接螺纹构成。

在使用时，将千斤顶放置在需要张拉的构件上方，通过液压缸里的液压油的作用，活塞杆开始向外伸出，并对构件施加拉力。

内卡式千斤顶通过液压力的传递，实现了高效、精确地进行张拉作业。

二、内卡式千斤顶的张拉施工工艺1. 准备工作在进行内卡式千斤顶张拉之前，需要做好相应的准备工作。

首先，根据设计要求选择合适的千斤顶型号和数量，并进行检查和调试，确保其正常工作。

其次，准备好相应的附件和工具，如连接螺纹、液压油等。

2. 施工前的检查在施工前，需要对待张拉的构件进行检查。

确保构件的尺寸、强度和质量符合要求，并检查其表面是否平整、无损坏。

同时，还需要确认千斤顶和相关工具的使用寿命和性能是否合格。

3. 预张拉预张拉是内卡式千斤顶张拉施工中的重要步骤。

首先，将千斤顶平稳安放在构件上方，并通过连接螺纹将千斤顶与构件连接。

然后，根据设计要求，使用工具旋转连接螺纹，使千斤顶逐渐开始施加拉力，直至达到预定的张拉力。

4. 主张拉在预张拉完成后，进入主张拉阶段。

根据设计要求，使用工具继续旋转连接螺纹，进一步施加拉力，直至达到设定的最终张拉力。

在主张拉过程中，需要实时监测张拉力，并根据实际情况进行调整。

5. 后处理在内卡式千斤顶张拉施工完成后，需要进行相应的后处理工作。

首先，将千斤顶从构件上取下，并清理和保养好。

其次，对张拉后的构件进行检查，确保其符合设计要求。

最后，做好相关记录和文件的整理工作。

三、内卡式千斤顶张拉施工的应用工法内卡式千斤顶张拉施工工法是一种广泛应用于建筑、桥梁、地铁、水利等工程领域的重要技术。

其应用工法包括但不限于以下几种：1. 预应力张拉内卡式千斤顶在预应力张拉中有着广泛的应用。

千斤顶的使用说明千斤顶是一种常见的机械工具，用于举起重物和提升物体的工具。

它通常由主体、柱塞、活塞、操作杆和底座等部分组成。

下面是对千斤顶的详细使用说明，以确保安全高效地使用千斤顶。

一、安全注意事项1.在使用千斤顶之前，应确保工作场所干净整洁，避免摔滑或者绊倒的危险。

2.在使用千斤顶之前，必须确保所要举起的物体没有超过其额定载重量。

超重使用可能会导致千斤顶失效或者造成安全事故。

3.在使用千斤顶之前，应检查千斤顶是否完好无损，主要检查柱塞、活塞、操作杆和底座等部件是否完整，是否有磨损或者裂纹等缺陷。

4.在使用千斤顶时，要确保底座稳定，避免千斤顶倾斜或者滑动。

可以使用防滑垫或者固定卡扣等辅助工具来增加底座的稳定性。

5.操作时要耐心、细心，严禁用脚踩踏千斤顶或者用身体施加剧烈冲击，以免损坏千斤顶或者造成人身伤害。

6.千斤顶使用完毕后，应及时清理并保持干燥，以延长其使用寿命。

二、使用步骤1.将千斤顶放置在需要举起的物体下方，确保千斤顶底座平稳接触地面。

2.使用手动或者电动操作杆将千斤顶柱塞调整到最低位置，以便于放置千斤顶。

3.将千斤顶放在需要举起的物体下方，确保千斤顶底座与底座之间有足够的间隙。

4.通过手动或者电动操作杆，将柱塞慢慢抬升，直到接触到需要举起的物体。

5.千斤顶提升物体时，应注意观察物体的平衡情况，以保证提升过程稳定安全。

如发现物体不稳，应及时停止提升，调整或加固物体的支撑点。

6.当物体达到所需高度之后，可将操作杆恢复到最初的位置，使柱塞下降，从而实现放下物体。

7.当千斤顶使用完毕后，应将柱塞调整到最低位置，收拢操作杆，并将其放回原位妥善保管。

三、常见故障与排除方法1.千斤顶提升过程中出现卡顿或升降困难的情况，可能是由于油液不足、泄漏或柱塞与筒体的间隙过紧等原因导致。

此时应检查千斤顶的油液是否充足，如不足则应添加适量的液体；若检查无误，可能需要拆卸千斤顶进行清理、维修或更换配件。

2.千斤顶上升时出现松动或抖动的情况，可能是由于操作杆螺纹损坏或杆柱连接部分松动所致。

内卡式千斤顶张拉施工工艺工法摘要：本文将介绍内卡式千斤顶张拉施工工艺工法。

内卡式千斤顶张拉施工工法是一种常用的施工方法，被广泛应用于桥梁、建筑物、钢结构以及其他需要大功率拉伸的工程中。

本文将对内卡式千斤顶的原理、操作步骤以及施工注意事项进行详细介绍，以帮助读者更好地了解这一工法。

引言：内卡式千斤顶张拉施工工艺工法是一种基于内卡式千斤顶原理的施工方法。

内卡式千斤顶是一种能够产生大功率拉伸力的工具，由于其特殊的结构设计，能够在施工过程中实现有效的力传递和控制。

在许多需要进行大功率拉伸施工的工程中，内卡式千斤顶张拉施工工法被广泛采用。

一、内卡式千斤顶原理内卡式千斤顶是一种由液压系统驱动的拉伸工具，其原理是利用油缸的升降来实现拉伸力的产生。

内卡式千斤顶由活塞、活塞杆、油缸、密封结构等组成。

当压力油进入油缸时，活塞开始向外移动，拉伸力也随之产生。

通过调整油缸内压力油的流量和压力，可以实现对拉力的精确控制。

二、内卡式千斤顶张拉施工操作步骤1. 施工前准备：在进行内卡式千斤顶张拉施工之前，需要进行施工前准备工作。

首先，确定施工区域，并清理施工现场。

其次，检查内卡式千斤顶的工作状态和液压系统的正常运行。

最后，组织施工人员进行安全培训，确保施工过程中的安全。

2. 安装内卡式千斤顶：将内卡式千斤顶安装在需要进行张拉的部位。

确保千斤顶的安装牢固，不会出现脱落或摇晃的情况。

3. 调试千斤顶：调整内卡式千斤顶的工作压力和流量，使其能够产生预定的拉伸力。

通过观察压力表和流量计，调整千斤顶的工作状态，确保能够精确控制拉伸力。

4. 进行拉伸施工：当完成上述调试工作后，可以开始进行拉伸施工。

根据设计要求，逐渐增加千斤顶的拉伸力，直至达到预定的拉伸力。

在拉伸过程中，需要密切观察拉伸力的变化，并及时调整千斤顶的工作状态。

5. 施工结束：当达到预定的拉伸力时，停止拉伸工作，并进行检查。

确保千斤顶和施工部位的状态良好，并进行必要的处理。

内卡式千斤顶使用方法
内卡式千斤顶是一种常用于汽车维修和紧急救援的工具，其使用方法如下：
1. 确保车辆停在平坦稳固的地面上，并切断车辆的电源。

2. 定位千斤顶所需使用的位置，通常为车辆的车轮下方或车辆底部的支撑点。

3. 确定千斤顶的工作高度，调整千斤顶的高度使其能够顺利地接触到车辆的底部。

4. 手动调整内卡式千斤顶的插座位置，使其适合车辆底部的支撑点。

5. 使用千斤顶手柄，逆时针旋转千斤顶的插座，使其稳固地固定在车辆底部支撑点上。

6. 顺时针旋转手柄，以使千斤顶升起车辆，当千斤顶达到预定高度时，停止旋转手柄。

7. 在更换轮胎或进行其他维修作业之前，使用支撑架或其他稳固设备加固车辆，确保操作安全。

8. 完成维修后，通过旋转手柄逆时针方向降低千斤顶高度，直到车辆完全接触地面。

9. 取下千斤顶，将其收纳在干燥通风处。

以上就是内卡式千斤顶的使用方法，使用时需注意安全，操作规范。

- 1 -。

千斤顶操作规程（一）
1、千斤顶压紧操作
①滤板装好滤布按序排列在压滤机横梁上，布孔与板孔对正，滤布不许折叠。

②将千斤顶翻下放平，转动轮顶至与活动板接触，然后插入棒扳动，压紧滤板，即可进行过滤。

③开启进料泵，液料从止推板上的进料孔进入各个滤室。

固体粒径大于滤布的空隙而截留在滤室内，并形成滤饼层，液体则透过滤饼和滤布由出液孔排出。

④过滤结束后，松开千斤顶时，将撑牙拨上转一圈放下，插入棒板动松开为止，把千斤顶翻起，拉开滤板，开始卸渣，清洗滤布等工作。

⑤至此，一个工作循环结束，如需继续再从①开始。

2、电动压紧操作
①滤板装好滤布，按序排列在压滤机横梁上，布孔与板孔对正，滤布不许折叠。

②接通液压站电源，按电机启动开关，注意电机运转方向。

③把换向阀手柄由中间推向前或按压紧按钮。

此时油缸活塞前进，压紧滤板，待滤板压紧后，把活塞上的螺母往后锁紧，然后关闭电机，即可进行过滤。

④开启进料泵，液料从止推板上的进料孔进入各个滤室。

固体粒径大于
滤布的空隙而截留在滤室内，并形成滤饼层，液体则透过滤饼和滤
布由出液孔排出。

⑤过滤结束后，开启液压站电机，松开锁紧螺母至前端，把换向阀手柄由前进拉到后退，或按松开按钮，拉开滤板，开始卸渣，清洗滤布等工作。

⑥至此，一个工作循环结束，始需继续再从①开始。

YDC N系列内卡式千斤顶使用说明书柳州欧维姆机械股份有限公司目录一、使用范围二、型号编码三、技术性能四、基本构造五、使用方法六、附件选用七、维护保养八、注意事项九、易损件明细表一、使用范围YDC N系列内卡式千斤顶是与OVM预应力锚固体系配套的张拉设备，是一种预应力穿心式千斤顶，它具有结构紧凑、密封性能好等特点。

同时，它将工具锚内置，有效地节省了千斤顶张拉所需的空间，特别适合狭小空间的张拉，也可大量节约预应力筋材料。

可广泛应用于先张和后张法的预应力混凝土结构、桥梁、电站、公路、高层建筑、岩土锚固等施工工程中。

配用不同孔数的内卡装置，可分别张拉19孔及以下孔数的OVM型夹片群锚。

二、型号编码YDC N系列内卡式千斤顶型号含义：Y D C ××××N ×××张拉行程(mm)内卡式公称张拉力(kN)穿心式千斤顶液压式三、技术性能YDC N系列内卡式千斤顶目前有1000kN、1500kN、2500kN、2800kN、3000kN、3500kN、4000kN等七个级别,行程有100mm、200mm两种规格。

其技术性能见表1四、基本构造本内卡式千斤顶采用动缸式结构。

在张拉过程中，千斤顶活塞、限位板构成“不动体”，而油缸、穿心套及内卡装置（包括工具锚板、工具夹片等）构成“运动体”。

当“运动体”相对“不动体”向外移动时，工具锚自动夹持预应力筋进行张拉；张拉完成后，“运动体”复位，工具锚自动开启，即可将该千斤顶从预应力筋中抽出。

千斤顶的构造如图1所示：图1 千斤顶构造示意图五、使用方法1、因本千斤顶已将工具锚内置，所以只需将工作锚具、千斤顶按图2安装好后即可进行张拉。

注意：由于运输或搬运的震动，内卡式工具夹片位置可能有所偏移。

安装前，应先将千斤顶活塞回程到底，用一小段清洁的Φ15.24钢绞线（约1米长）试通每一个孔位，直到顺畅为止，这样会对安装工作带来极大的方便。

名称：液压千斤顶电动千斤顶液压油缸电动液压千斤顶桥梁顶升千斤顶桥梁涨拉施工千斤顶自锁式千斤顶双作用空心(穿心涨拉)千斤顶施工，桥梁修建、公路及铁路建设，电力电站修建，设备提升，机械拆卸方面，电动液压泵站，单作用手动油泵单作用空心千斤顶电动大吨位双换向双作用千斤顶手动单作用(单动式)千斤顶扁平(薄型)千斤顶静载试验液压千斤顶大吨位推力100T 承载压力300T 工作行程 660mm输出力大、重量轻、远距离操作电力、建筑、机械制造、矿山、铁路桥梁、造船分离式千斤顶分离设计，由高压胶管、液压泵站、分配阀、单作用千斤顶组合成一个系统，可由一台泵站通过分配阀带动多台千斤顶。

千斤顶:具有输出力大、重量轻、远距离操作的特点，配以本厂的超高压油泵站，可实现顶、推、拉、挤压等多种形式的作业，广泛应用于交通、铁路、桥梁、造船等各行各业，近年来又在基础沉降试验及静力压桩中得到了广泛的应用。

自锁式千斤顶自锁式千斤顶主要用于需长时间支撑重物的地方，它可在除去油压时仍可支持重物，而且安全可靠。

可用于水下，单作用，负载回缩，螺母自锁使负载更安全，特别在大型工程中，是易操作控制和自锁式千斤顶，设计有安全保压装置，内置卸压阀防止过载，以保护自锁式千斤顶以利于安全操作。

该装置的连接，采用的是高压胶管和螺纹接头连接，具有使用快捷，并克服快速传统接头漏油缺点主要用于电力、建筑、机械制造、矿山、铁路桥梁、造船等多种行业的设备安装起顶拆卸作业。

型号推力T 理论拉力T工作行程mm工作压力mpa外径mm杆径mm本体高度mm重量kgQF140/100100401001-6318010028848QF140/150******** QF140/20020039766 QF140/30030049780 QF140/500500712110QF200/10020080100245/27215031684QF200/150******** QF200/200200416106 QF200/300300546141QF200/500500766203QF250/100320120100320180355182QF250/150150405210 QF250/200200455237 QF250/300300555291 QF250/500500785412QF280/100400160100350200368186QF280/150150418211 QF280/200200468244 QF280/300300598297 QF280/500500799414QF320/100500200100410250440420QF320/150150490441 QF320/200200550461 QF320/300300650511 QF320/500500852719QF360/100630260100430270472513QF360/150150522533 QF360/200200572553 QF360/300300672593 QF360/500500874684QF400/100800340100500320488669QF400/200200598802 QF400/300300698920QF460/10010004801006003605301086QF460/2002006301232 QF460/3003007601463选用千斤顶应根据需要把握好作用力、工作行程、千斤顶类型及千斤顶的顶进速度等方面的选择。
