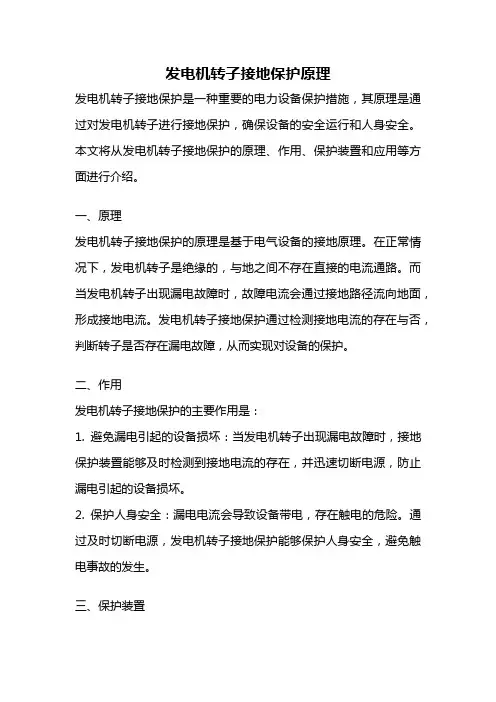

发电机的接地保护

发电机转子接地保护原理发电机转子接地保护是一种重要的电力设备保护措施，其原理是通过对发电机转子进行接地保护，确保设备的安全运行和人身安全。

本文将从发电机转子接地保护的原理、作用、保护装置和应用等方面进行介绍。

一、原理发电机转子接地保护的原理是基于电气设备的接地原理。

在正常情况下，发电机转子是绝缘的，与地之间不存在直接的电流通路。

而当发电机转子出现漏电故障时，故障电流会通过接地路径流向地面，形成接地电流。

发电机转子接地保护通过检测接地电流的存在与否，判断转子是否存在漏电故障，从而实现对设备的保护。

二、作用发电机转子接地保护的主要作用是：1. 避免漏电引起的设备损坏：当发电机转子出现漏电故障时，接地保护装置能够及时检测到接地电流的存在，并迅速切断电源，防止漏电引起的设备损坏。

2. 保护人身安全：漏电电流会导致设备带电，存在触电的危险。

通过及时切断电源，发电机转子接地保护能够保护人身安全，避免触电事故的发生。

三、保护装置发电机转子接地保护通常由以下几个主要部分组成：1. 接地电流检测装置：用于检测发电机转子的接地电流。

通常采用电流互感器进行检测，将接地电流信号转化为电压信号。

2. 比较器：将接地电流信号与设定值进行比较，当接地电流超过设定值时，触发保护装置动作。

3. 断路器：一旦接地电流超过设定值，断路器会迅速切断电源，防止接地电流继续流向地面。

四、应用发电机转子接地保护广泛应用于各种类型的发电机组，包括水轮发电机组、汽轮发电机组和柴油发电机组等。

在发电机运行过程中，定期检查和测试发电机转子接地保护装置的性能，确保其正常工作，是保证设备和人身安全的重要措施。

总结：发电机转子接地保护是一种重要的电力设备保护措施，通过对发电机转子进行接地保护，能够有效避免漏电引起的设备损坏和触电事故的发生。

其原理是基于电气设备的接地原理，通过检测接地电流的存在与否，判断转子是否存在漏电故障。

发电机转子接地保护通常由接地电流检测装置、比较器和断路器等部分组成。

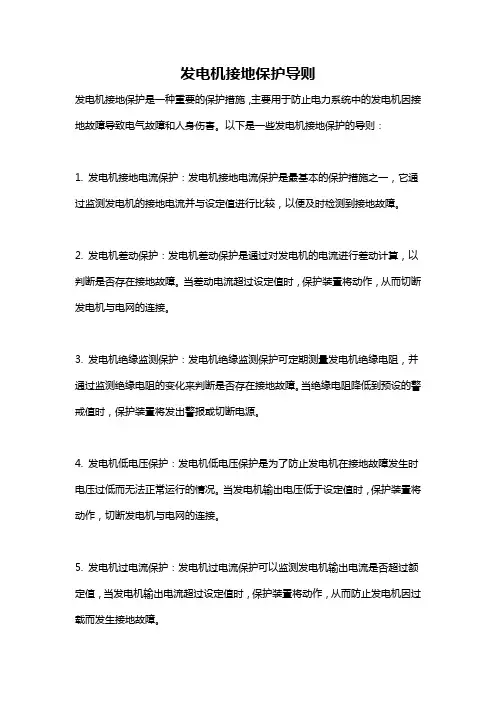

发电机接地保护导则
发电机接地保护是一种重要的保护措施，主要用于防止电力系统中的发电机因接地故障导致电气故障和人身伤害。

以下是一些发电机接地保护的导则：
1. 发电机接地电流保护：发电机接地电流保护是最基本的保护措施之一，它通过监测发电机的接地电流并与设定值进行比较，以便及时检测到接地故障。

2. 发电机差动保护：发电机差动保护是通过对发电机的电流进行差动计算，以判断是否存在接地故障。

当差动电流超过设定值时，保护装置将动作，从而切断发电机与电网的连接。

3. 发电机绝缘监测保护：发电机绝缘监测保护可定期测量发电机绝缘电阻，并通过监测绝缘电阻的变化来判断是否存在接地故障。

当绝缘电阻降低到预设的警戒值时，保护装置将发出警报或切断电源。

4. 发电机低电压保护：发电机低电压保护是为了防止发电机在接地故障发生时电压过低而无法正常运行的情况。

当发电机输出电压低于设定值时，保护装置将动作，切断发电机与电网的连接。

5. 发电机过电流保护：发电机过电流保护可以监测发电机输出电流是否超过额定值，当发电机输出电流超过设定值时，保护装置将动作，从而防止发电机因过载而发生接地故障。

以上是一些常见的发电机接地保护导则，实际应用时需要根据具体情况进行选择和设置。

此外，还应考虑与其他保护措施的配合使用，以提高发电机接地保护的可靠性和灵敏度。

发电机定子接地保护原理概述发电机定子接地保护是一种用于检测和保护发电机定子绕组对地短路故障的保护装置。

它的基本原理是通过监测发电机定子绕组的接地电流，及时检测到绝缘故障，并采取相应的措施来避免进一步损坏设备或造成人身伤害。

发电机定子接地故障发电机定子绕组对地短路故障是指发电机定子绕组中的一个或多个相对于地的导体与地之间发生了不正常的导通。

这种故障可能由于绝缘老化、污秽、机械损伤等原因引起。

当发生这种故障时，会导致绕组中流过大量接地电流，严重影响发电机的正常运行。

基本原理发电机定子接地保护基本原理如下：1.接地判断：通过监测发电机定子绕组与地之间的接地电流来判断是否存在对地短路故障。

通常采用差动方式进行接地判断，即将各相线路中流过的电流进行比较，如果某一相的接地电流与其他相之间存在差异，则判断该相存在对地短路故障。

2.故障检测：一旦接地故障被判断出来，保护装置会立即采取措施来检测故障的性质和位置。

常用的方法是通过测量接地电流的大小、频率和波形等参数来确定故障的性质，并通过测量不同位置的接地电压来确定故障的位置。

3.报警和保护动作：当发现对地短路故障时，保护装置会发出声音或光信号进行报警，并同时采取措施来防止进一步损坏设备。

通常采用的保护动作包括切断发电机定子绕组与系统之间的电气连接，以及切断发电机与系统之间的机械连接。

具体实现发电机定子接地保护通常由以下几个部分组成：1.接地电流传感器：用于测量发电机定子绕组中流过的接地电流。

传感器通常使用夹式或开式设计，以便能够方便地安装在绕组上并实时监测接地电流。

2.信号处理单元：用于接收和处理接地电流传感器传输的电流信号。

信号处理单元通常包括放大、滤波、采样和计算等功能，以便能够准确地测量接地电流的大小和波形。

3.故障判断单元：用于判断发电机定子绕组是否存在对地短路故障。

故障判断单元通常采用差动比较的方法，即将各相线路中流过的电流进行比较，并通过设定的阈值来确定是否存在接地故障。

发电机定子接地保护原理发电机定子接地保护是指在发电机定子绕组出现接地故障时，为避免电流过大导致绕组烧损，需要对接地电流进行快速检测和处理的保护机制。

发电机定子接地保护的核心是保障发电机定子的安全运行，防止发生灾害事故。

发电机定子接地保护原理主要采用电流-时间保护原理，即当发电机定子出现电气故障时，会产生接地电流，接地电流超过保护设备设定的动作值时会发出警报，同时开始计时，当计时器时间达到设定时间时，保护设备就会动作，以切断故障电路，保护发电机定子绕组。

在发电机定子接地保护中，“动作值”和“设定时间”是两个关键的参数。

动作值的设定需要考虑发电机定子绕组的额定电流和绝缘强度，以确保在故障电流超过其额定值时能够及时发出警报并采取保护措施。

设定时间的选择需要综合考虑设备响应速度和故障电流的变化情况，以确保在必要时及时切断故障电路，保护设备和人员的安全。

发电机定子接地保护的实现需要用到一系列技术手段。

其中最常用的是差动保护和零序保护。

差动保护是指将发电机定子绕组电流和同级旁路绕组电流进行比较，一旦发现电流差异超过一定值，就会判定为定子接地故障，并发出动作信号。

零序保护则是通过检测三相电流中的零序电流来判断是否有接地故障。

在正常情况下，三相电流的零序电流应为零，当出现接地故障时，零序电流会有异常值，从而触发保护动作。

除了差动保护和零序保护外，还可以采用冷负荷试验等手段来检测发电机定子的接地情况，从而确保接地保护的可靠性和有效性。

总的来说，发电机定子接地保护是一项非常关键的技术，直接关系到发电机运行的安全性和可靠性。

在设计和使用发电机时，应充分考虑接地保护的需求，采取科学合理的保护手段，以保障发电机运行的安全和稳定。

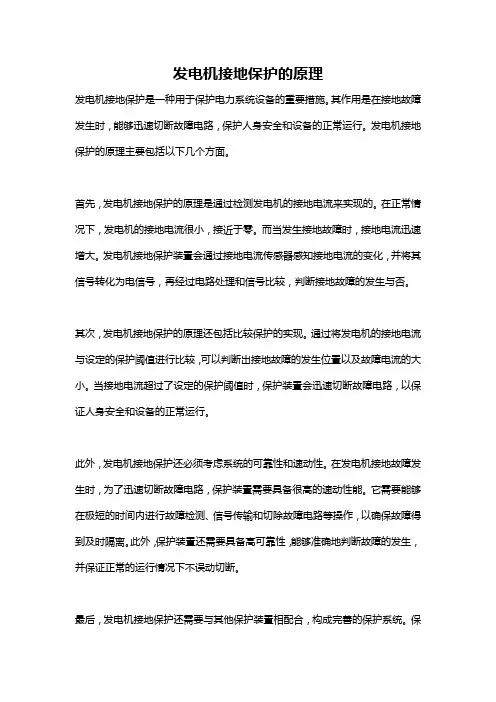

发电机接地保护的原理发电机接地保护是一种用于保护电力系统设备的重要措施。

其作用是在接地故障发生时，能够迅速切断故障电路，保护人身安全和设备的正常运行。

发电机接地保护的原理主要包括以下几个方面。

首先，发电机接地保护的原理是通过检测发电机的接地电流来实现的。

在正常情况下，发电机的接地电流很小，接近于零。

而当发生接地故障时，接地电流迅速增大。

发电机接地保护装置会通过接地电流传感器感知接地电流的变化，并将其信号转化为电信号，再经过电路处理和信号比较，判断接地故障的发生与否。

其次，发电机接地保护的原理还包括比较保护的实现。

通过将发电机的接地电流与设定的保护阈值进行比较，可以判断出接地故障的发生位置以及故障电流的大小。

当接地电流超过了设定的保护阈值时，保护装置会迅速切断故障电路，以保证人身安全和设备的正常运行。

此外，发电机接地保护还必须考虑系统的可靠性和速动性。

在发电机接地故障发生时，为了迅速切断故障电路，保护装置需要具备很高的速动性能。

它需要能够在极短的时间内进行故障检测、信号传输和切除故障电路等操作，以确保故障得到及时隔离。

此外，保护装置还需要具备高可靠性，能够准确地判断故障的发生，并保证正常的运行情况下不误动切断。

最后，发电机接地保护还需要与其他保护装置相配合，构成完善的保护系统。

保护系统一般包括主保护和备用保护两部分。

主保护是指应用最广、速度最快、可靠性最高的保护装置，它能够及时地切除故障，保护设备的安全运行。

备用保护则是在主保护失效时起作用的二级保护装置，用于继续保护设备的运行，确保安全。

总之，发电机接地保护是一种重要的保护装置，具备依靠检测发电机接地电流、比较保护、速动性和可靠性、配合其他保护等原理。

通过以上原理的作用，可以实现对发电机接地故障的快速检测和切除，确保人身安全和设备的正常运行，从而提高电力系统的可靠性和稳定性。

发电机定子接地保护范围（最新版）目录一、发电机定子接地保护的概述二、发电机定子接地保护的工作原理三、发电机定子接地保护的保护范围四、发电机定子接地保护的动作处理方法五、发电机定子接地保护的注意事项正文一、发电机定子接地保护的概述发电机定子接地保护是针对发电机定子绕组单相接地故障而设置的一种保护措施。

其主要目的是确保发电机在发生定子绕组单相接地故障时，能够及时、准确地检测到故障，并采取相应的措施，以避免故障扩大，保证发电机的安全稳定运行。

二、发电机定子接地保护的工作原理发电机定子接地保护通常由基波零序电压保护和三次谐波电压保护两部分组成。

基波零序电压保护主要针对发电机定子绕组中性点附近的单相接地故障，其保护范围通常可达到中性点附近 95% 的区域。

三次谐波电压保护则主要针对发电机定子绕组机尾至机端 30% 区域的单相接地故障，其保护范围相对较小。

三、发电机定子接地保护的保护范围发电机定子接地保护的保护范围主要包括发电机定子绕组中性点及其附近范围内的接地故障。

对于中性点附近 50% 的区域，可以通过基波零序电压保护来实现保护。

而对于中性点附近 95% 的区域，则需要通过三次谐波电压保护来实现保护。

在发电机正常运行时，保护不会误动，具有较高的灵敏度。

四、发电机定子接地保护的动作处理方法当发电机定子接地保护检测到单相接地故障时，保护装置将根据设定的时限进行动作处理。

基波零序电压保护的时限通常为 3 秒，三次谐波电压保护的时限通常为 5 秒。

动作后，保护装置将发出信号，对发电机进行解列灭磁，以避免故障扩大。

五、发电机定子接地保护的注意事项在使用发电机定子接地保护时，应注意以下几点：1.确保保护装置的设定参数与发电机的实际参数相匹配，以保证保护的准确性。

2.定期对保护装置进行检修和维护，以确保保护装置的正常运行。

3.在发生故障时，应根据保护装置的信号及时采取相应的处理措施，以避免故障扩大。

发电机定子接地保护范围【最新版】目录一、发电机定子接地保护的必要性二、发电机定子接地保护的原理与保护范围1.基波零序电压保护2.三次谐波电压保护三、发电机定子接地保护的构成与实现1.基波零序电压保护与三次谐波电压保护的结合2.采用注入式定子接地保护四、发电机定子接地保护的注意事项1.故障点电流不应超过安全电流五、发电机定子接地保护的作用与意义正文一、发电机定子接地保护的必要性发电机定子接地保护是确保电力系统安全稳定运行的重要措施之一。

在发电过程中，由于各种原因可能导致发电机定子绕组出现接地故障，如绝缘损坏、潮湿环境、操作失误等。

这些故障可能导致设备损坏、人身安全受到威胁，甚至引发火灾等严重后果。

因此，对发电机定子接地保护进行研究和实践具有重要的现实意义。

二、发电机定子接地保护的原理与保护范围发电机定子接地保护主要包括基波零序电压保护和三次谐波电压保护。

1.基波零序电压保护基波零序电压保护主要针对发电机定子绕组中性点附近的接地故障进行保护。

在正常运行状态下，发电机定子绕组存在不平衡电压，包括基波和三次谐波。

当发生接地故障时，基波零序电压会出现明显变化，因此可以通过检测基波零序电压的变化来实现对中性点附近接地故障的保护。

保护范围：基波零序电压保护可以保护定子绕组中性点及其附近范围内的接地故障，保护范围约占整个定子绕组的 95%。

2.三次谐波电压保护三次谐波电压保护主要针对发电机定子绕组机尾至机端 30% 区域的接地故障进行保护。

在发电机运行过程中，三次谐波电压是定子绕组接地故障的特征之一。

因此，通过检测三次谐波电压的变化，可以实现对机尾至机端 30% 区域内的接地故障的保护。

保护范围：三次谐波电压保护可以保护机尾至机端 30% 区域的定子绕组单相接地故障，保护范围约占整个定子绕组的 30%。

三、发电机定子接地保护的构成与实现为了实现 100% 的发电机定子绕组接地保护，可以将基波零序电压保护和三次谐波电压保护结合起来，形成一个完整的保护体系。

发电机定子接地保护原理及应用摘要：发电机作为电力系统最重要的运行设备之一，保证发电机的安全稳定运行是电力系统继电保护的最重要的任务。

发电机定子接地保护，作为发电机保护中相当重要的一员，应该引起我们继电保护人员的足够重视。

本文详细分析了目前国内常见的几种发电机定子接地保护原理，在实际生产运行中，应根据系统接线及运行方式，决定保护接线，选择合适的定值整定和跳闸方式以及发信方式，保证发电机组安全稳定运行。

关键词：发电机定子接地原理应用正文：发电机是电力系统中最重要的设备之一，根据安全的要求，发电机的外壳是接地的，因此，定子绕组因绝缘破坏而引起的单相接地故障比较普遍。

发生定子单相接地后，接地电流经故障点、三相对地电容、三相定子绕组而构成通路，当接地电流比较大，能在故障点引起电弧时，将使绕组和定子铁芯烧坏，并且也容易发展成危害更大的定子绕组相间或匝间短路，因此，应装设发电机定子绕组单相接地保护。

目前，发电机定子接地保护已经有很多不同的保护原理，包括利用零序电流构成的定子接地保护，利用基波零序电压构成的定子接地保护，利用基波零序电压和三次谐波电压构成的100%定子接地保护，以及利用附加电源构成100%的定子接地保护，本文将一一介绍各个保护的保护原理。

发电机定子单相接地的特点首先，我们先来了解一下发电机发生单相接地故障时，发电机两侧的故障电压故障电流的分布情况。

现代的发电机，其中性点一般为不接地或经消弧线圈接地（或者通过接地变压器接地）的，因此，当发电机内部单相接地时，流经接地点的电流仍为发电机所在电压网络（即与发电机直接电联系的各元件）对地电容电流之和，而不同之处在于故障点的零序电压将随发电机内部接地点的位置而改变。

如图1（a）所示，假设A相接地发生在定子绕组距中性点a处，a表示出中性点到故障点的绕组占全部绕组的百分数，故障点各相电动势为，，,则发电机中性点电位将发生位移，产生零序电压，如图1（b）。

图中，C0G为发电机每相的对地电容，C01为发电机意外电压网络每相对地的等效电容。

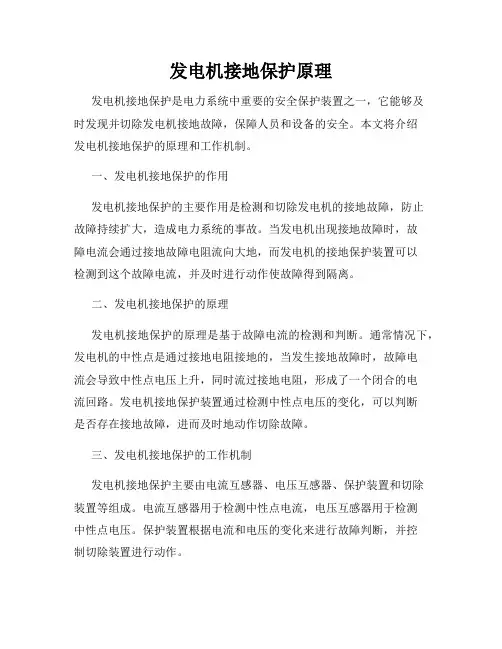

发电机接地保护原理发电机接地保护是电力系统中重要的安全保护装置之一，它能够及时发现并切除发电机接地故障，保障人员和设备的安全。

本文将介绍发电机接地保护的原理和工作机制。

一、发电机接地保护的作用发电机接地保护的主要作用是检测和切除发电机的接地故障，防止故障持续扩大，造成电力系统的事故。

当发电机出现接地故障时，故障电流会通过接地故障电阻流向大地，而发电机的接地保护装置可以检测到这个故障电流，并及时进行动作使故障得到隔离。

二、发电机接地保护的原理发电机接地保护的原理是基于故障电流的检测和判断。

通常情况下，发电机的中性点是通过接地电阻接地的，当发生接地故障时，故障电流会导致中性点电压上升，同时流过接地电阻，形成了一个闭合的电流回路。

发电机接地保护装置通过检测中性点电压的变化，可以判断是否存在接地故障，进而及时地动作切除故障。

三、发电机接地保护的工作机制发电机接地保护主要由电流互感器、电压互感器、保护装置和切除装置等组成。

电流互感器用于检测中性点电流，电压互感器用于检测中性点电压。

保护装置根据电流和电压的变化来进行故障判断，并控制切除装置进行动作。

发电机接地保护的工作机制可以分为两个阶段：故障检测和故障切除。

在故障检测阶段，保护装置通过采集电流和电压信息，并根据设定的阈值进行故障判断。

一旦检测到接地故障，保护装置会发送切除信号给切除装置，切除装置会切断故障电路，阻止故障电流继续流向发电机。

四、发电机接地保护的特点发电机接地保护具有以下特点：1. 快速动作：发电机接地保护对电力系统的故障电流能够快速做出反应，并在非常短的时间内切除故障。

2. 灵敏度高：发电机接地保护能够准确检测发电机的接地故障，对不同类型的故障都能作出反应。

3. 可靠性强：发电机接地保护采用了多重保护手段，能够在各种环境条件下正常工作，并能自动恢复正常工作状态。

五、发电机接地保护的改进方向随着电力系统的发展和升级，对于发电机接地保护也提出了新的要求。

发电机定子接地保护的整定发电机是电力系统中的重要设备，其稳定运行对于电力系统的正常运行至关重要。

发电机定子接地是指将发电机定子中的一点（或多点）与地电势相连，以实现对发电机定子绝缘的保护。

本文将讨论发电机定子接地保护的整定方法和相关概念。

一、发电机定子接地保护概述发电机定子接地保护是电力系统中必不可少的一环。

由于发电机定子绝缘材料和结构的缺陷或老化，以及外界因素的影响，定子出现接地故障的概率是存在的。

一旦发生接地故障，不仅会对发电机本身造成损坏，还可能引发其他设备的故障，甚至导致整个电力系统的崩溃。

因此，发电机定子接地保护的设置和整定至关重要。

发电机定子接地保护主要是通过对定子电流和定子绕组电压进行监测和保护。

当定子电流或定子绕组电压超过设定的阈值时，保护装置将发出信号，触发断路器或其他相关保护设备的动作，以隔离故障的发生并保护发电机的安全运行。

二、发电机定子接地保护的整定方法1. 定子电流保护整定定子电流保护是发电机定子接地保护的核心。

通过监测定子电流的大小，可以及时发现接地故障并采取相应的保护措施。

整定定子电流保护需要考虑发电机的额定电流、发电机连接方式、绕组的抗阻性质等因素。

对于大型发电机来说，通常会采用不同的定子电流保护元件，如电流互感器、电流差动保护装置等，同时还需要结合主保护和备用保护进行整定。

整定时需要根据发电机的参数和运行状态，选择合适的整定参数，确保及时准确地检测到接地故障。

2. 定子绕组电压保护整定定子绕组电压保护是发电机定子接地保护的补充手段，可以通过监测定子绕组电压的大小和变化趋势，判断是否存在接地故障。

定子绕组电压保护可以对接地故障进行早期的故障判断，提高故障检测的准确性和灵敏度。

在整定定子绕组电压保护时，需要考虑电力系统的工频电压变化范围、发电机电压的额定值、绕组抗阻性质等因素。

选取适当的整定参数，能够及时监测到发电机定子绕组是否存在接地故障，并触发相应的保护动作。

三、发电机定子接地保护的实施和维护发电机定子接地保护的实施和维护是保证其可靠性和稳定性的重要环节。

发电机定子接地保护范围摘要：I.发电机定子接地保护的概念和重要性II.发电机定子接地保护的范围A.基波零序电压保护B.三次谐波电压保护III.发电机定子接地保护的工作原理IV.发电机定子接地保护的注意事项正文：发电机定子接地保护是保障发电机正常运行和安全的关键措施之一。

在发电机运行过程中，定子绕组的单相接地故障是常见的故障类型，如果没有及时的保护，可能会导致绕组损坏，进而影响发电机的正常运行。

因此，了解发电机定子接地保护范围和原理非常重要。

发电机定子接地保护范围主要包括基波零序电压保护和三次谐波电压保护。

其中，基波零序电压保护可以保护机端至机尾95% 区域的定子绕组单相接地故障，通过反映发电机机端零序电压原理构成，经时限t1（3s）动作于解列灭磁；而三次谐波电压保护可以保护机尾至机端30% 区域的定子绕组单相接地故障，由发电机中性点和机端三次谐波原理构成，经时限t2（5s）动作于信号。

二者组成100% 的定子接地保护。

发电机定子接地保护的工作原理是，当定子绕组出现单相接地故障时，会在定子绕组中产生零序电压。

基波零序电压保护通过检测基波零序电压，判断是否存在接地故障；而三次谐波电压保护则通过检测三次谐波电压，进一步确认故障位置。

当检测到定子接地故障时，保护装置会及时动作，通过解列灭磁或发出信号，切断故障电路，保护发电机的安全运行。

在实际应用中，发电机定子接地保护还需要注意一些问题。

例如，保护装置的灵敏度和可靠性需要满足一定的要求，以防止误动作或漏动作；保护装置的接线需要正确，以避免因接线错误导致的保护失效；此外，还需要定期对保护装置进行维护和检修，以确保保护装置的正常运行。

总之，发电机定子接地保护范围和原理是保障发电机正常运行和安全的重要措施，需要认真理解和掌握。

发电机的接地保护措施好的，下面我们就来详细讲讲发电机的接地保护措施。

首先呢，咱们得明白为啥发电机需要接地保护措施。

发电机在运行过程中啊，就像一个强大的能量源，如果它的绝缘出现问题，那电流可就会乱跑啦。

就好比家里的电线要是绝缘皮破了，电就可能会跑到不该去的地方，那是很危险的。

对于发电机来说，接地故障可能会引起设备损坏，甚至引发更严重的安全事故，所以接地保护措施那是必不可少的。

那具体有哪些接地保护措施呢？一、工作接地这是最基本的一种接地方式。

工作接地就是把发电机的中性点直接接地或者通过一个电阻接地。

这么做的目的呢，是为了保证发电机在正常运行的时候，三相电压能够保持平衡。

就像一个跷跷板，两边要平衡了才能稳稳当当的，三相电压平衡了，发电机才能正常工作呀。

具体操作方法就是找到发电机的中性点，然后通过合适的接地装置把它连接到大地。

这个接地装置可是有讲究的，它得能够承受发电机可能出现的故障电流。

一般来说，接地电阻的大小要根据发电机的容量和相关规定来确定，不能太大也不能太小。

如果电阻太大，在发生故障的时候就不能有效地把电流导入大地，那保护作用就大打折扣了；要是电阻太小呢，又可能会导致正常运行时的电流损耗过大。

这就好比给马配缰绳，缰绳太长了马就不好控制，太短了马又不舒服。

预期效果呢，就是在发电机正常运行时，能够稳定三相电压，而一旦发生接地故障，能给故障电流提供一个通路，让保护装置能够快速检测到故障并采取行动。

二、保护接地保护接地主要是针对发电机的外壳等金属部分。

想象一下，如果发电机的外壳带电了，人不小心碰到那可不得了。

所以我们要把这些金属部分可靠地接地。

这就像是给发电机的外壳穿上了一层“绝缘防护服”，把可能的漏电危险都导到地下去。

操作步骤就是把发电机的外壳、基座等金属部件，用接地导线连接到接地装置上。

这个接地导线要足够粗，这样才能保证在有漏电情况时，能够安全地把电流导走。

在连接的时候呢，要确保连接牢固，不能有松动的地方，不然就像系安全带没系紧一样，关键时刻可就不管用了。

发电机转子接地保护原理
发电机转子接地保护是一个重要的电气安全保护装置。

它的原理是基于电气设备中接地故障的特性。

当发电机转子发生接地故障时，电流会通过接地点流向地面，形成一条电流回路。

这会导致电流异常增大，可能引发设备损坏、火灾甚至人身伤害。

为了保护发电机和相关设备，需要在转子接地点安装转子接地保护装置。

该装置通过检测转子接地电流大小，以及与进行比较，当电流超过设定的阈值时，触发保护动作。

一种常用的转子接地保护装置是差动保护装置。

它通过测量转子接地点电流与发电机定子电流的差值，来判断是否发生接地故障。

如果差值超过设定值，就会触发保护动作，例如切断发电机与电网之间的连接。

另一种常见的保护装置是可靠接地装置。

它通过将转子接地点与地面形成良好的接地，使接地电流通过接地电阻流向地面，保护发电机和相关设备。

同时，可靠接地装置还可以提供对转子接地点电流大小的监测。

总之，发电机转子接地保护是保障电气设备运行安全的重要措施之一。

它通过检测转子接地电流大小，判断是否发生接地故障，并及时采取保护动作，保护设备和人员的安全。

发电机定子接地保护的实现基于电流保护是最常见的发电机定子接地保护方式。

它通过检测定子绕组中的电流来判断是否存在接地故障。

当发生定子接地时，电流就会流经接地点进入大地，引起定子电流的不平衡。

定子电流的不平衡会导致瞬时电压增高，同时也会引起发电机的振动和噪声。

因此，通过监测定子电流的不平衡来实现定子接地保护是一种有效的方法。

该方法的实现通常包括三个主要步骤：接地电流检测、电流比率计算和比率越限判别。

首先，接地电流检测需要安装电流变压器或电流互感器来测量定子绕组中的电流。

这些传感器将电流转换为标准信号，并输入到接地保护装置中。

接下来，电流比率计算是为了判断定子电流是否存在不平衡情况。

当发生接地故障时，定子电流将流经接地电阻，形成回路。

通过计算定子电流与正常工作状态下的电流之间的差异，可以判断是否存在接地故障。

最后，比率越限判别是根据设定的比率范围来判断定子电流是否越限。

如果定子电流超过了设定的越限值，接地保护装置将发出警报信号，并将保护装置与发电机的开断装置连接，以实现快速切断电路，保护发电机定子绕组免受进一步损坏。

除了基于电流的保护方式，还有一种常见的发电机定子接地保护方式是基于电压保护。

该方法基于定子接地导致的定子瞬时电压增高来判断是否存在接地故障。

该方法的实现主要涉及以下步骤：接地电压检测、电压比率计算和比率越限判别。

在接地电压检测中，需要安装电压变压器或电压互感器来测量定子绕组中的电压。

接地电压将直接反映定子接地故障的存在，并通过接地点进入大地。

通过电压比率计算，计算定子接地时的电压与正常工作状态下的电压之间的差异。

差异越大，表明接地故障越严重。

最后，比率越限判别是通过设定的比率范围来判断定子接地电压是否越限。

当电压越过设定的越限值时，接地保护装置将启动，并切断电路以保护发电机。

需要注意的是，无论是基于电流保护还是基于电压保护，都需要使用专用的接地保护装置和传感器来实现。

这些设备需要精确可靠地检测定子电流或定子电压，并根据设定的保护范围进行判断和动作。

发电机定子接地保护范围一、引言发电机作为电力系统的重要组成部分，其安全性与可靠性备受关注。

在发电机运行过程中，定子接地故障是较为常见的一种故障形式。

为了确保发电机的稳定运行，对发电机定子接地保护范围的研究具有重要意义。

本文将从发电机定子接地保护的基本原理、保护范围、保护措施以及调试与维护等方面进行全面阐述。

二、发电机定子接地保护的基本原理1.定子接地的作用发电机定子接地主要有以下作用：（1）保障人身安全：当发电机发生接地故障时，定子接地可以有效限制故障电流，降低触电风险。

（2）保护设备：定子接地能够抑制发电机内部产生的过电压，降低设备绝缘损坏的可能性。

（3）提高系统稳定性：定子接地有助于减小故障对发电机运行性能的影响，保障电力系统的稳定运行。

2.定子接地保护的必要性发电机定子接地保护的必要性主要体现在以下几点：（1）定子接地故障会导致发电机运行性能下降，甚至引发设备损坏、火灾等严重后果。

（2）定子接地故障会使发电机产生较高的接地电阻，增加故障电流，可能引发人身安全事故。

（3）在定子接地故障条件下，发电机可能产生较大的感应电压，对设备和人员造成危害。

三、发电机定子接地保护范围1.定子绕组接地的保护范围定子绕组接地保护主要针对定子绕组绝缘损坏、漏电等问题。

保护范围包括：（1）定子绕组绝缘监测：通过对定子绕组绝缘电阻、介质损耗等参数进行监测，判断绝缘状态。

（2）接地电流监测：检测定子绕组接地电流，判断故障程度。

（3）接地电阻监测：测量定子绕组接地电阻，判断接地效果。

2.定子铁芯接地的保护范围定子铁芯接地保护主要针对铁芯绝缘损坏、接地电流等问题。

保护范围包括：（1）铁芯绝缘检测：对铁芯绝缘电阻、介质损耗等参数进行监测，判断绝缘状态。

（2）铁芯接地电流检测：检测铁芯接地电流，判断故障程度。

（3）铁芯接地电阻检测：测量铁芯接地电阻，判断接地效果。

四、发电机定子接地保护措施1.定子绕组接地保护措施（1）绝缘监测：定期检测定子绕组绝缘电阻、介质损耗等参数，判断绝缘状态。
