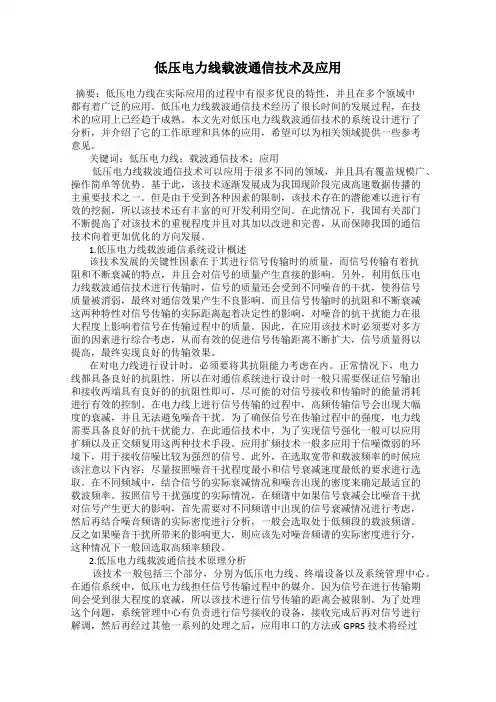

低压力电力线载波通信技术的研究及应用

低压电力线载波通信技术及应用摘要：低压电力线在实际应用的过程中有很多优良的特性，并且在多个领域中都有着广泛的应用。

低压电力线载波通信技术经历了很长时间的发展过程，在技术的应用上已经趋于成熟。

本文先对低压电力线载波通信技术的系统设计进行了分析，并介绍了它的工作原理和具体的应用，希望可以为相关领域提供一些参考意见。

关键词：低压电力线；载波通信技术；应用低压电力线载波通信技术可以应用于很多不同的领域，并且具有覆盖规模广、操作简单等优势。

基于此，该技术逐渐发展成为我国现阶段完成高速数据传播的主重要技术之一。

但是由于受到各种因素的限制，该技术存在的潜能难以进行有效的挖掘，所以该技术还有丰富的可开发利用空间。

在此情况下，我国有关部门不断提高了对该技术的重视程度并且对其加以改进和完善，从而保障我国的通信技术向着更加优化的方向发展。

1.低压电力线载波通信系统设计概述该技术发展的关键性因素在于其进行信号传输时的质量，而信号传输有着抗阻和不断衰减的特点，并且会对信号的质量产生直接的影响。

另外，利用低压电力线载波通信技术进行传输时，信号的质量还会受到不同噪音的干扰，使得信号质量被消弱，最终对通信效果产生不良影响。

而且信号传输时的抗阻和不断衰减这两种特性对信号传输的实际距离起着决定性的影响，对噪音的抗干扰能力在很大程度上影响着信号在传输过程中的质量。

因此，在应用该技术时必须要对多方面的因素进行综合考虑，从而有效的促进信号传输距离不断扩大，信号质量得以提高，最终实现良好的传输效果。

在对电力线进行设计时，必须要将其抗阻能力考虑在内。

正常情况下，电力线都具备良好的抗阻性，所以在对通信系统进行设计时一般只需要保证信号输出和接收两端具有良好的的抗阻性即可，尽可能的对信号接收和传输时的能量消耗进行有效的控制。

在电力线上进行信号传输的过程中，高频传输信号会出现大幅度的衰减，并且无法避免噪音干扰。

为了确保信号在传输过程中的强度，电力线需要具备良好的抗干扰能力。

低压电力线载波通信原理及应用分析作者：王津来源：《科技创新与应用》2016年第32期摘要：电力线载波通信主要是通过使用配电电力线路作为通信的载体来进行通信，电力线载波通信这一通信方式在电力系统中应用较多。

相较于传统的通信方式，电力线载波通信所使用的通信线路可以直接使用现成的电力线路，而无需额外的进行线路的架设。

只要有电力线路的地方就兴建主通信线。

此外，由于电力线路的接口较为简单、标准因此电力线载波通信的接入较为简单只需要插入电源插头即可。

但是在电力线载波通信的应用中其会受到电力线路中的杂波的干扰从而影响电力线载波通信的通信质量。

电力线载波通信的通信质量与电力线路中的一次电网有着密切的联系，在电力线载波通信建设中可以与一次电网同步施工，建设速度快、投入较低。

文章将在分析低压电力线载波通信发展历程的基础上对低压电力线载波通信上的信号衰减和干扰特性进行分析阐述。

关键词：低压电力线载波通信；噪声；抗干扰前言低压电力线载波通信主要是通过使用低压配电线作为通信的媒介来实现通信的一种通信方式。

低压电力线网络是现今覆盖范围最广的网络，相较于采用专用通信线路来实现的通信，使用低压电力线来作为载波通信的网络具有取材方便，建造成本较低的特点，具有十分高的开发潜力。

1 低压电力线载波通信的发展历程使用低压电力线来构建载波通信网络这一构想已经发展多年了。

国外在多年以前已经开展了相关的研究。

经过多年的研究与发展，在使用低压电力线进行载波通信的研究上国外研究结构已将低压电力线载波通信的原理和低压电力线载波通信信道特性分析和建模、电力载波调制技术以及相关通信芯片的研制等完成了初步探索和完善，并就低压电力线载波通信的相关标准及商业化的运用进行了构建。

相较于国外对于低压电力线载波通信相关技术所投入的时间和资金，我国在低压电力线载波通信的相关研究起步较晚，但是研究发展速度极为迅速并取得了一定的成果。

在对低压电力线载波通信的前期的研究中主要集中在利用国外已有的固化的低压电力线载波通信调制技术和芯片进行相关的扩展开发，近些年来对于低压电力线载波通信的研究则集中于对国内配电网的信道特性进行调制技术的研究和低压电力线载波通信载波芯片的研制。

断器或自动开关，用以切除二次回路的短路故障。

自动调节励磁装置及强行励磁用的电压互感器的二次侧不得装设熔断器，因为熔断器熔断会使她们拒动或误动。

２．若电压互感器二次回路发生故障，由于延迟切断故障时间可能使保护装置和自动装置发生误动作或拒动，因此应装设监视电压回路完好的装置。

此时宜采用自动开关作为短路保护，并利用其辅助触点发出信号。

３．在正常运行时，电压互感器二次开口三角辅助绕组两端无电压，不能监视熔断器是否断开；且熔丝熔断时，若系统发生接地，保护会拒绝动作，因此开口三角绕组出口不应装设熔断器。

４．接至仪表及变送器的电压互感器二次电压分支回路应装设熔断器。

５．电压互感器中性点引出线上，一般不装设熔断器或自动开关。

采用Ｂ相接地时，其熔断器或自动开关应装设在电压互感器Ｂ相的二次绕组引出端与接地点之间。

三、电压互感器二次回路熔断器的选择１．熔断器的熔件必须保证在二次电压回路内发生短路时，其熔断的时间小于保护装置的动作时间。

２．熔断器的容量应满足在最大负荷时不熔断，即：（１）熔件的额定电流应大于最大负荷电流（在双母线情况下，应考虑一组母线运行时所有电压回路的负荷全部切换至一组电压互感器上）。

（２）当电压互感器二次侧短路时，不致引起保护的动作，此数值最好由试验确定。

一般对屋内配电装置的电压互感器，熔断器选用Ｒ１－１０／４Ａ、２５０Ｖ的。

对屋外配电装置的电压互感器，熔断器选用ＲＭ１０型２５０Ｖ、１５／６Ａ的。

为确保电压互感器使用的安全及电压互感器与电气仪表、继电保护、自动装置很好的配合，电压互感器二次回路熔断器应严格按照以上原则配置和选择。

一、引言电力线载波通信是利用高压电力线（在电力载波领域通常指３５ｋＶ及以上电压等级）、中压电力线（指１０ｋＶ电压等级）或低压配电线（３８０／２２０Ｖ用户线）作为信息传输媒介进行语音或数据传输的一种特殊通信方式。

３５ｋＶ以上电压等级的高压电力线载波通信主要用于地、市级或以下供电部门构成面向终端变电站及大用户的调度通信、远动及综合自动化；中低压电力线载波的应用目前主要在１０ｋＶ电力线作为配电网自动化系统的数据传输通道和在３８０／２２０Ｖ用户电网作为集中远方自动抄表系统的数据传输通道，还有正在开发并取得阶段性成果的电力线上网高速ＭＯＤＥＭ的应用。

低压电力载波-回复低压电力载波技术是指利用电力线作为传输介质，通过载波通信技术在低压电力线路上进行数据传输的一种通信方式。

它的出现填补了传统低压电力线路传输能力不足的空白，为智能电网的建设提供了重要支持。

本文将逐步介绍低压电力载波技术的基本原理、应用场景、优势和挑战。

一、低压电力载波技术的基本原理低压电力载波技术是利用电力线路的高频载波传输特性，在电力线上传输数据的一种通讯方式。

它主要基于以下原理实现数据传输：将数字信号变换为高频载波信号，通过调制电力线路上的信号传输，然后再解调将信号转换成数字数据。

低压电力载波技术的基本原理是通过改变电力线上的电流波形，来实现数据的传输。

二、低压电力载波技术的应用场景低压电力载波技术广泛应用于智能电网的建设中，具体包括以下几个方面：1.远程抄表：低压电力载波技术可以实现电表读数的远程抄表，提高了抄表效率和减少了人工抄表的成本。

2.电力信息采集：可以实现对电力线路上的电压、电流、功率等信息的采集和监控。

3.用电安全监测：可以监测到电力线路上的漏电情况，及时发出报警并采取措施，确保用户的用电安全。

4.室内智能电网：可以实现室内电器的远程控制和监控，提高了用电的安全性和便捷性。

5.低压配电线路检修和故障定位：可以远程监控低压配电线路的状态，及时定位和排除故障，提高了供电的可靠性和稳定性。

三、低压电力载波技术的优势1.利用现有电力线路传输数据，无需增加额外的传输线路，降低了建设成本。

2.传输距离长，传输能力强。

低压电力线路基本上已经覆盖了城乡各个区域，可以利用现有线路进行数据传输。

3.抗干扰能力强。

低压电力线路一般处于凹地、地下管道等环境中，可以有效地抵抗外界电磁干扰。

4.通信速率高，传输效率高。

低压电力载波技术可以实现几十kbps到几百kbps的通信速率，适合传输中等大小的数据。

四、低压电力载波技术的挑战1.电力线路属于共享资源，多个用户同时使用同一条线路进行数据传输，需要合理划分线路带宽，避免互相干扰。
