CO2激光打标操作手册

激光打标机作业指导书一、激光打标机的基本原理和操作说明1.激光打标机是一种利用激光束进行材料加工和标记的设备。

其基本原理是通过控制激光束的位置和功率来在材料上进行刻印、雕刻和切割。

2.激光打标机使用的激光束具有高能量密度和高聚光性，可以在细小的区域内产生高温，从而对材料进行加工。

常见的激光打标机包括CO2激光打标机和光纤激光打标机。

3.操作激光打标机之前，需要先熟悉设备的基本结构和操作面板上的各种按钮和开关，确保能正确地进行操作。

4.打开激光打标机的电源，启动设备。

注意，在操作过程中要注意激光束的安全，避免对人眼造成伤害。

5.根据需要，选择合适的刻印数据或图案。

可以通过计算机或外部设备将图案传输到激光打标机的控制系统中。

6.调整激光的焦距和功率，以适应不同的材料和加工要求。

注意，在操作激光打标机时，要根据材料的性质和光斑大小来调整激光的功率和时间，以避免材料被过度加工或烧毁。

7.执行刻印操作，将刻印头移动到要刻印的位置上，并按下开始刻印按钮。

在刻印过程中，要保持设备的稳定和准确。

8.刻印完成后，关闭激光打标机的电源，并注意清理刻印头和材料上的残留物。

二、激光打标机的维护和安全操作1.定期对激光打标机进行维护和保养，以确保设备的正常运行和寿命。

定期清理设备内部的灰尘和杂质，检查激光器和驱动电路的工作状态，及时更换损坏或老化的零件和部件。

2.在使用激光打标机时，要注意安全操作。

避免直接注视激光束，以免对眼睛造成伤害。

在操作和维护设备时，要戴上适当的防护眼镜和手套，注意防护措施。

3.在设备运行时，要保持设备周围的工作环境整洁和干燥，避免灰尘和水汽进入设备内部。

4.长时间不使用激光打标机时，应将设备断电，并注意保持设备的干燥和防尘。

5.定期检查激光打标机的电源线和接线是否正常，避免因电源故障造成设备损坏或人身伤害。

三、激光打标机的应用范围和注意事项1.激光打标机广泛应用于电子、仪器仪表、通讯、汽车、医疗器械、五金制品、首饰、塑料制品、陶瓷制品等领域。

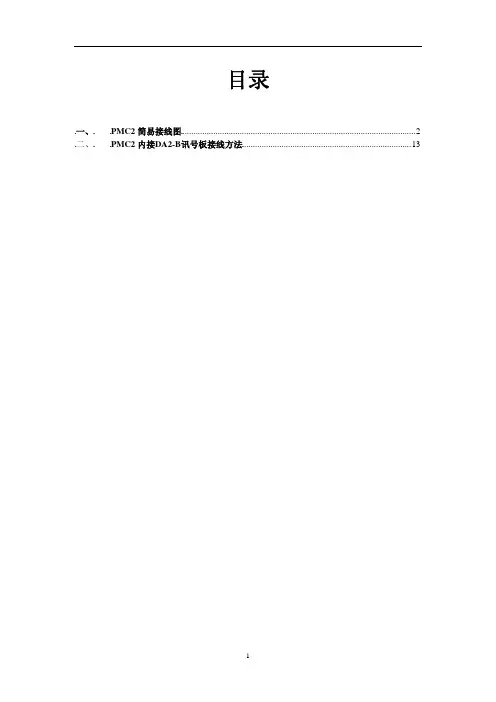

目录一、 PMC2简易接线图 (2)二、 PMC2内接DA2-B讯号板接线方法 (13)一、 PMC2简易接线图PMC2 Layout 图1 激光器接法CO2激光器接口：Pmc2控制卡P2口Yag 激光器接口：模拟GNDQ 开关）以上接线图中A 、B 、C 标识口与下图PMC2板卡中A 、B 、C 标识口一一对应PMC2转SPI接线图（分为两种类型）注：如果您觉得制作以上SPI转接线比较麻烦，可以购买我们现成的转接卡2 光电开光接线图（以START / STOP信号的接入为例）这里以START信号的接入为例光电开关有两种类型： PNP型和型NPN；两者接入PMC2的方法不相同；这里以接入START信号（即触发打标信号）为例做介绍，STOP信号（即停止打标信号）的接入只须把相应的START信号线换成STOP线号线即可PNP型光电开关接法：（即干结点接法）NPN型光电开关接法：（即光耦合接法）3脚踏开光接法+-4编码器接X轴:XX编码器接Y轴:注：X，Y轴的判断可由现场测试决定。

5轴控接法：旋转轴接口：X—Y滑台接口：Z 轴接口6 Marking Ready/End 和Program Ready 信号 比中心中心万能五笔执政者出现给出回路信号接口（即此信号起到一个开关作用）给出5V TTL电平信号接口（即当信号出现时，有5V电压输出）MarkingDA-16外观尺寸7DA-XY接口：信号信号二、 PMC2内接DA2-B讯号板接线方法PMC2内接DA2-B接线方法（使用在类比扫描头）Fig. 1：DA2板卡Fig. 3：PMC2板卡Fig. 2：26pin-26pin 对接线注意:*PMC2 与 DA2-B装置在计算机之内。

*红色连接线是代表必须要的接线。

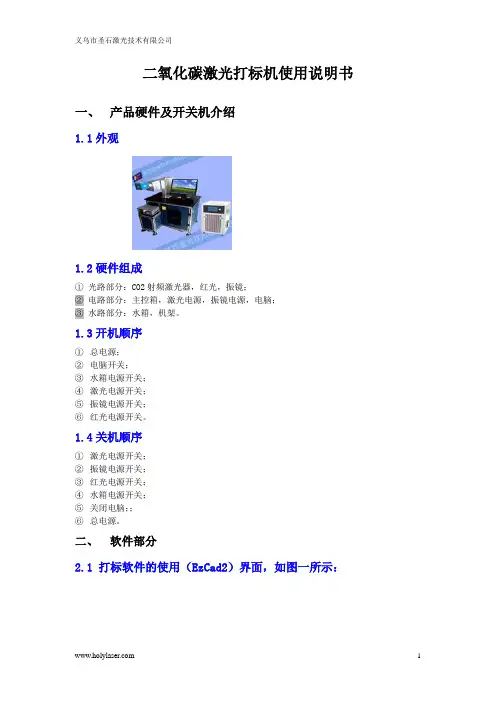

二氧化碳激光打标机使用说明书一、产品硬件及开关机介绍1.1外观1.2硬件组成①光路部分：CO2射频激光器，红光，振镜；②电路部分：主控箱，激光电源，振镜电源，电脑；③水路部分：水箱，机架。

1.3开机顺序①总电源；②电脑开关；③水箱电源开关；④激光电源开关；⑤振镜电源开关；⑥红光电源开关。

1.4关机顺序①激光电源开关；②振镜电源开关；③红光电源开关；④水箱电源开关；⑤关闭电脑；；⑥总电源。

二、软件部分2.1 打标软件的使用（EzCad2）界面，如图一所示：（图一）2.2 对象列表下图是对象列表,如图二所示：（图二）在打标时,系统会按对象列表中图形的排列顺序（从上至下）依次加工列表中的图形。

用户可以在列表中选择图形直接拖动或通过右键选项来调整排列顺序，以此来改变图形的打标顺序，通过改变打标顺序，可以让打标时间快一点，以节约时间。

或者是用剪切+粘贴命令来重新排列图形顺序。

下图是对象属性栏,如图三所示：位置：表示的是这个图形在打标区域中的绝对座标轴，调整X轴和Y轴的数值，可以让图形移动，左右移动调X轴，上下移动调Y轴。

向左和向下是调负数，向右和向上是调正数。

（图三）尺寸：显示的是图形的大小，X轴是图形的高，Y轴是图形的宽，调整X轴和Y轴的数值，可以改变图形的大小。

（图四）：锁定图形，让图形是否按比例缩放，锁定后，改变一个轴的大小，另一个也会做出相应的改变，图形不会失真，如果不锁定的话，就只是改变一个轴，另外一个就不会改变，有可能会造成图形变形，不过有时要按实物的实际尺寸来调速算图形大小，就有可能要解锁，具体按实际情况来定。

2.3 填充填充可以对指定的图形进行填充操作。

被填充的图形必须是闭合的曲线。

如果您选择了多个对象进行填充，那么这些对象可以互相嵌套，或者互不相干，但任何两个对象不能有相交部分。

(左图可以填充，右图两个矩形相交，填充结果可能不是所预期的结果)点击对应的工具栏图标（）后将弹出填充对话框，如下图所示。

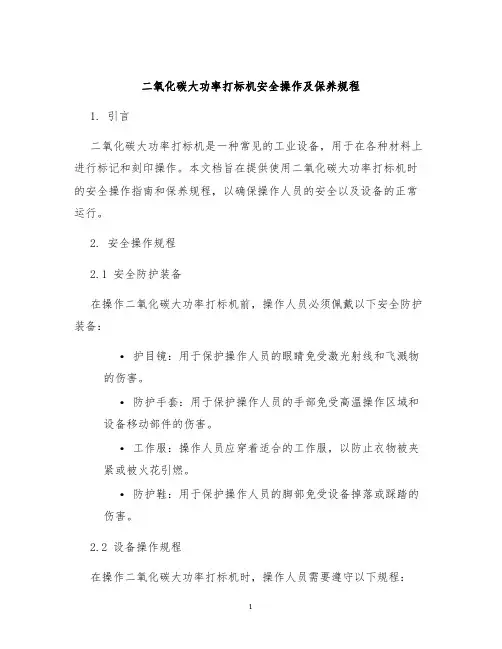

二氧化碳大功率打标机安全操作及保养规程1. 引言二氧化碳大功率打标机是一种常见的工业设备，用于在各种材料上进行标记和刻印操作。

本文档旨在提供使用二氧化碳大功率打标机时的安全操作指南和保养规程，以确保操作人员的安全以及设备的正常运行。

2. 安全操作规程2.1 安全防护装备在操作二氧化碳大功率打标机前，操作人员必须佩戴以下安全防护装备：•护目镜：用于保护操作人员的眼睛免受激光射线和飞溅物的伤害。

•防护手套：用于保护操作人员的手部免受高温操作区域和设备移动部件的伤害。

•工作服：操作人员应穿着适合的工作服，以防止衣物被夹紧或被火花引燃。

•防护鞋：用于保护操作人员的脚部免受设备掉落或踩踏的伤害。

2.2 设备操作规程在操作二氧化碳大功率打标机时，操作人员需要遵守以下规程：•熟悉设备操作手册：在操作设备之前，操作人员应仔细阅读设备的操作手册，并确保理解设备的工作原理和操作步骤。

•入口禁止区域：在设备正在工作时，未经许可禁止进入工作区域，并且要保持足够的安全距离，以防激光辐射或飞溅物的伤害。

•避免直接照射：操作人员不得将二氧化碳大功率打标机的激光器直接照射到皮肤或眼睛上，以防止激光辐射的伤害。

•定期检查设备：在使用设备之前，操作人员应检查设备的各个部件是否完好，并确保设备处于可靠的工作状态。

•操作人员离开时关闭设备：当操作人员离开设备时，必须将二氧化碳大功率打标机关闭，以防止无人操作时发生意外。

2.3 火灾风险和防范二氧化碳大功率打标机使用激光技术进行操作，在使用过程中存在火灾风险。

以下是一些防范措施：•禁止在易燃物附近操作：操作二氧化碳大功率打标机时，操作人员应确保周围没有任何易燃物，以防止激光辐射引发火灾。

•注意材料燃烧性：在进行材料标记前，操作人员应了解材料的燃烧性，并选择适当的功率和速度进行操作，以防止过度烧焦或引发火灾。

•停电后检查：在使用完二氧化碳大功率打标机后，确保将设备完全关闭，并用适当的工具检查设备上是否有残留的火花或火焰。

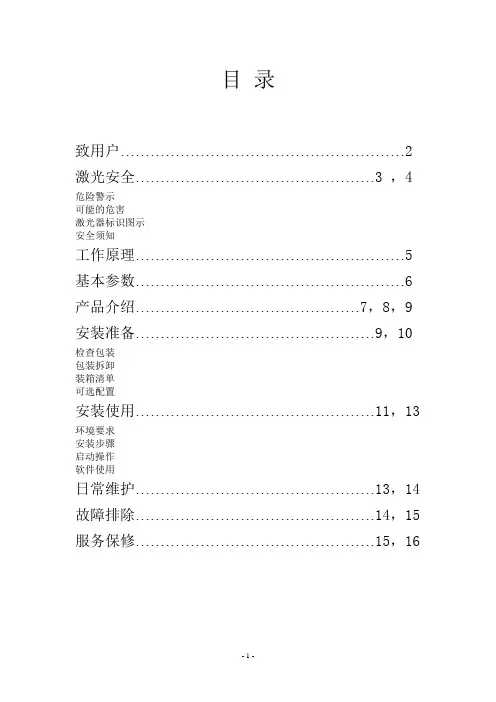

目录致用户 (2)激光安全…………………………………………3 ，4危险警示可能的危害激光器标识图示安全须知工作原理 (5)基本参数 (6)产品介绍………………………………………7，8，9 安装准备…………………………………………9，10检查包装包装拆卸装箱清单可选配置安装使用…………………………………………11，13环境要求安装步骤启动操作软件使用日常维护…………………………………………13，14 故障排除…………………………………………14，15服务保修…………………………………………15，16致用户本设备是我公司汇集多年激光开发、生产和服务的经验，自行研制、生产的高性能激光打标系统。

具有外型美观，功能齐全，质量可靠，性能稳定，使用便捷等优点。

从而提高您的工作效率，为您创造更多的经济效益。

当您第一次使用本系统时，建议您首先详细阅读本使用说明，以便充分了解本激光打标系统在硬件和软件等方面的操作、注意事项及日常维护。

当您在日常操作总遇到困难时，也可以随时查阅本使用说明中的相关内容，获取快速排除故障的方法。

请仔细阅读本使用手册，如有疑问，请随时致电我们的专业维修服务人员，我们将竭诚为您服务。

客户服务电话:400-0359-868激光安全一、危险警示危险：即时的危害，会导致死亡或严重受伤。

警告：潜在的危害，会导致死亡或严重受伤。

警示：潜在的危害或不安全操作，会导致轻度或中度受伤。

警示：潜在的危害或不安全操作，会导致产品的损坏。

二、可能的危害CO2 激光器会发出不可见的红外激光，其波长为10.6μm，直接的或扩散的激光辐射会引起严重的角膜受伤及皮肤伤害；如需暴露在激光辐射下，必须戴护目镜等保护装置。

三、激光器标识图示激光辐射警告高压危险警告四类激光产品，不可见激光辐射，避免眼睛或皮肤暴露在辐射范围内。

直接激光辐射窗口警告四、安全须知●为了您和设备的安全，设备必须有良好的接地保护；●本设备在工作时会产生热量，请在通风良好的地方使用；●不要在封闭的环境中，如无任何通风设备的密闭房间中使用本设备；●为了减少火灾、触电或产生损坏之危险，请勿让设备遭雨淋、受潮或溅水，且确保该设备之上勿放置任何盛有液体的物品；●本激光设备不允许对强反射物品，例如镜面，光滑金属等进行标刻操作；●严禁用眼睛直视（出射或反射）激光，以防损伤眼睛；●请勿用身体任何部分接触激光，这会对皮肤造成烧伤；●机器操作人员应进行必要的培训指导；●设备不工作时，请关闭电源开关；●仔细阅读使用说明书并正确使用激光打标机；●由于用户不按照使用说明书规定的操作程序所造成的任何故障和设备损坏以及造成的人身伤害，全部由客户承担责任。

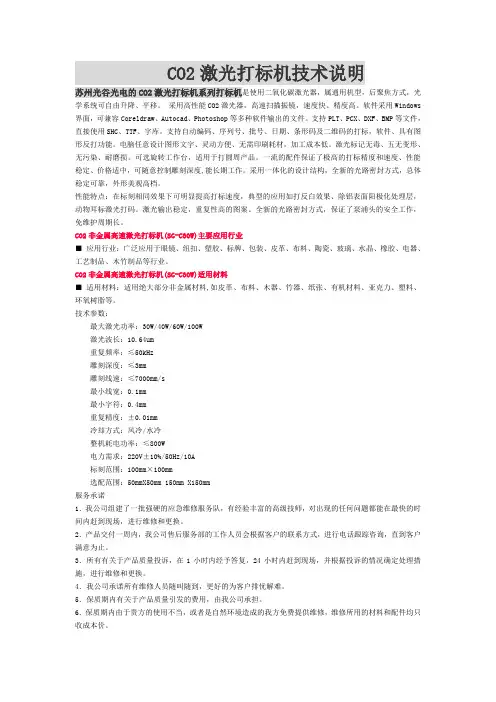

CO2激光打标机技术说明苏州光谷光电的CO2激光打标机系列打标机是使用二氧化碳激光器，属通用机型，后聚焦方式，光学系统可自由升降、平移。

采用高性能CO2激光器，高速扫描振镜，速度快、精度高。

软件采用Windows 界面，可兼容Coreldraw、Autocad、Photoshop等多种软件输出的文件。

支持PLT、PCX、DXF、BMP等文件，直接使用SHC、TTF、字库。

支持自动编码、序列号、批号、日期、条形码及二维码的打标，软件、具有图形反打功能。

电脑任意设计图形文字、灵动方便、无需印刷耗材，加工成本低。

激光标记无毒、五无变形、无污染、耐磨损。

可选旋转工作台，适用于打圆周产品。

一流的配件保证了极高的打标精度和速度、性能稳定、价格适中，可随意控制雕刻深度,能长期工作。

采用一体化的设计结构，全新的光路密封方式，总体稳定可靠，外形美观高档。

性能特点：在标刻相同效果下可明显提高打标速度，典型的应用如打反白效果、除铝表面阳极化处理层，动物耳标激光打码。

激光输出稳定，重复性高的图案。

全新的光路密封方式，保证了泵浦头的安全工作，免维护周期长。

CO2非金属高速激光打标机(SG-C30W)主要应用行业■应用行业：广泛应用于眼镜、纽扣、塑胶、标牌、包装、皮革、布料、陶瓷、玻璃、水晶、橡胶、电器、工艺制品、木竹制品等行业。

CO2非金属高速激光打标机(SG-C30W)适用材料■适用材料：适用绝大部分非金属材料,如皮革、布料、木器、竹器、纸张、有机材料、亚克力、塑料、环氧树脂等。

技术参数：最大激光功率：30W/40W/60W/100W激光波长：10.64um重复频率：≤50kHz雕刻深度：≤3mm雕刻线速：≤7000mm/s最小线宽：0.1mm最小字符：0.4mm重复精度：±0.01mm冷却方式：风冷/水冷整机耗电功率：≤800W电力需求：220V±10%/50Hz/10A标刻范围：100mm×100mm选配范围：50mmX50mm 150mm X150mm服务承诺1．我公司组建了一批强硬的应急维修服务队，有经验丰富的高级技师，对出现的任何问题都能在最快的时间内赶到现场，进行维修和更换。

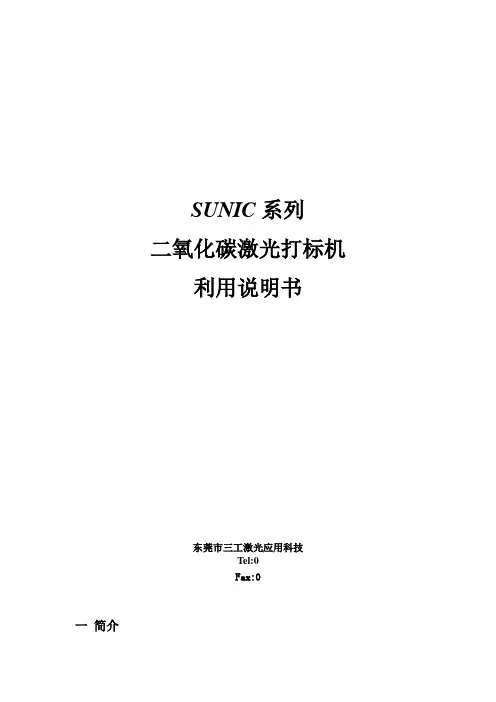

SUNIC系列二氧化碳激光打标机利用说明书东莞市三工激光应用科技Tel:0Fax:0一简介SUNIC系列二氧化碳激光打标机是一种高性能的激光加工设备，该机所有重要零部件全数采纳世界名牌产品，整机性能稳固靠得住，外观美观大方，利用寿命长，专门为超长时刻工作设计的水冷系统能保证系统适应超负荷运转及在较恶劣环境下工作。

产品自问世以来，深受海内外客户的喜爱和好评。

通过运算机设计，利用激光束聚焦后的高能量，本系统能快速、高效地在皮革、木制品、有机材料、橡胶等多种非金属材料上刻蚀出标准、美观的阴、阳图案及各类字体的文字，并能在皮革、木板、有机板上镂出标准、美观的空心文字、花纹及图案。

二结构本机采纳一体化结构设计，牢固靠得住，结构分为：运算机部份、激光部份、冷却系统、工作台、振镜系统、电控部份及结构件等七大块。

具体结构如以下图所示：三要紧性能指标1 激光波长：10640nm2 工作方式：间歇加载，持续运行3 工作幅面：200*200mm/300*300mm/400*400mm4 持续工作时刻：≥8小时5 冷却方式：水冷6 整机功耗：≤3 Kw四面板及功能键简介1 功率调剂旋钮：当利用手动调剂功率时用此旋钮调剂输出激光功率的大小。

2 手动、自动切换开关：当拨动开关拨向手动时，输出功率大小由功率调剂旋钮调剂，当拨动开关拨向自动时，输出功率大小由运算机自动调剂。

3 扫描开关：操纵振镜电源的通断，接通此开关时，开关上的指示灯同时亮。

4 激光开关：操纵激光器电源的通断，接通此开关时，开关上的指示灯同时亮。

5 电源触发按钮6 急停开关7 钥匙开关：操纵整机电源的通断，当设备不利历时，应取下钥匙开关并妥帖保留。

8 水冷开关：操纵水泵电源的通断。

9 电源指示灯：当钥匙开关打开时，此灯亮。

10 报警指示灯：当环境温度或冷却水温度超出平安范围时，此灯亮。

11 预备指示灯：指示设备预备状态，只有当此灯亮起时，才可按下电源开关。

12 出光指示灯：当激光器发射激光时，此灯亮。

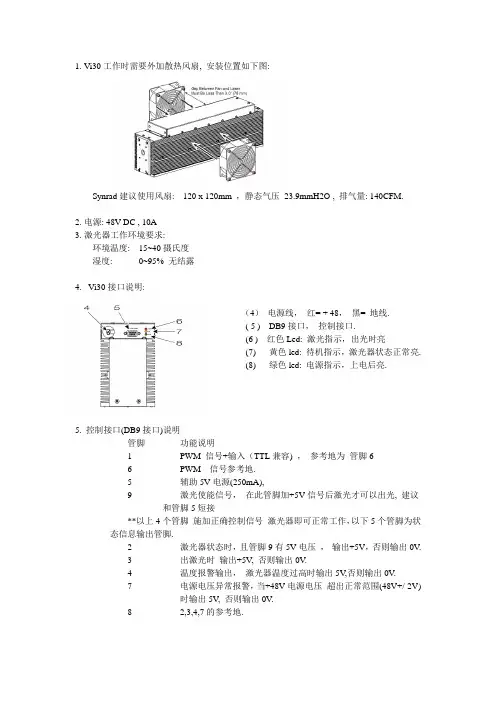

1.Vi30工作时需要外加散热风扇, 安装位置如下图:
Synrad建议使用风扇: 120 x 120mm ，静态气压23.9mmH2O , 排气量: 140CFM.
2.电源: 48V DC , 10A
3.激光器工作环境要求:
环境温度: 15~40摄氏度
湿度: 0~95% 无结露
4.Vi30接口说明:
（4）电源线，红= + 48，黑= 地线.
( 5 ) DB9接口，控制接口.
(6 ) 红色Led: 激光指示，出光时亮
(7) 黄色led: 待机指示，激光器状态正常亮.
(8) 绿色led: 电源指示，上电后亮.
5. 控制接口(DB9接口)说明
管脚功能说明
1 PWM 信号+输入（TTL兼容) ，参考地为管脚6
6 PWM 信号参考地.
5 辅助5V电源(250mA),
9 激光使能信号，在此管脚加+5V信号后激光才可以出光, 建议
和管脚5短接
**以上4个管脚施加正确控制信号激光器即可正常工作，以下5个管脚为状态信息输出管脚.
2 激光器状态时，且管脚9有5V电压，输出+5V，否则输出0V.
3 出激光时输出+5V, 否则输出0V.
4 温度报警输出，激光器温度过高时输出5V,否则输出0V.
7 电源电压异常报警，当+48V电源电压超出正常范围(48V+/-2V)
时输出5V, 否则输出0V.
8 2,3,4,7的参考地.。

第1篇一、适用范围本规程适用于所有使用激光打标机进行产品标识的场合，包括但不限于生产、加工、包装等环节。

二、操作规程1. 开机步骤：（1）确保激光打标机周围环境整洁，无易燃易爆物品。

（2）接通外部供电电源，检查电源线连接是否正确、可靠。

（3）打开冷水机电源，待冷却水温度升至规定值。

（4）启动激光器电源，观察激光器是否正常工作。

（5）打开计算机电源，进入打标软件系统。

（6）按下主控箱上的振镜驱动器电源开关，使振镜进入工作状态。

（7）按下Q启动器箱上的电源开关，使Q头进入工作状态。

（8）调整激光电流调节旋钮至5A，打开激光电源开关。

2. 打标操作：（1）在打标软件中，选择合适的打标文件，并设置参数，如打标内容、字体、大小、颜色等。

（2）将待打标产品放置在工作台上，确保其位置稳定。

（3）通过调整光头升降装置，调整焦距，使激光束与产品表面垂直。

（4）根据需要调整功率、打标速度等参数，确保打标效果。

（5）在软件中调整打印位置，确保打标内容在产品上显示准确。

（6）按下运行开关，开始打标。

3. 关机步骤：（1）按下运行开关，停止打标。

（2）关闭激光电源开关，旋转激光电流调节旋钮至最低。

（3）关闭主控箱的振镜开关，接着关闭Q头驱动器电源开关。

（4）关闭红光按钮开关，约30秒后关闭冷水机。

（5）保存生产的加工文件，退出打标软件，关闭Windows操作系统。

（6）关闭主控箱的电源开关，断开外部供电电源。

三、安全操作要求1. 操作人员必须佩戴激光防护眼镜，以防激光伤害。

2. 在激光打标过程中，严禁用任何东西接触光束，特别是人体部位。

3. 操作人员需正确佩戴防尘口罩，以免长时间吸入有害气体。

4. 严格遵守操作规程，确保操作安全。

5. 定期检查激光打标机，发现问题及时处理。

四、维护保养1. 定期清理激光打标机内部，保持设备清洁。

2. 检查冷却水系统，确保冷却效果良好。

3. 检查电源线、电缆等，确保连接牢固。

4. 定期检查激光器、振镜等关键部件，确保其正常工作。

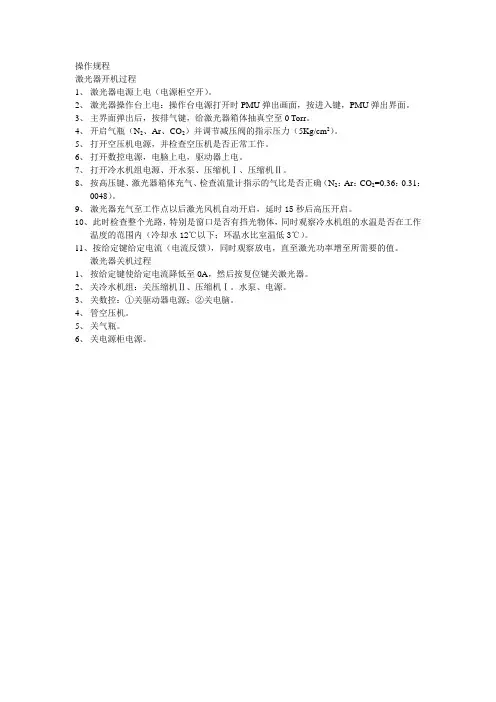

操作规程
激光器开机过程
1、激光器电源上电（电源柜空开）。

2、激光器操作台上电：操作台电源打开时PMU弹出画面，按进入键，PMU弹出界面。

3、主界面弹出后，按排气键，给激光器箱体抽真空至0 Torr。

4、开启气瓶（N2、Ar、CO2）并调节减压阀的指示压力（5Kg/cm2）。

5、打开空压机电源，并检查空压机是否正常工作。

6、打开数控电源，电脑上电，驱动器上电。

7、打开冷水机组电源、开水泵、压缩机Ⅰ、压缩机Ⅱ。

8、按高压键、激光器箱体充气、检查流量计指示的气比是否正确（N2：Ar：CO2=0.36：0.31：
0048）。

9、激光器充气至工作点以后激光风机自动开启，延时15秒后高压开启。

10、此时检查整个光路，特别是窗口是否有挡光物体，同时观察冷水机组的水温是否在工作
温度的范围内（冷却水12℃以下；环温水比室温低3℃）。

11、按给定键给定电流（电流反馈），同时观察放电，直至激光功率增至所需要的值。

激光器关机过程
1、按给定键使给定电流降低至0A，然后按复位键关激光器。

2、关冷水机组：关压缩机Ⅱ、压缩机Ⅰ。

水泵、电源。

3、关数控：①关驱动器电源；②关电脑。

4、管空压机。

5、关气瓶。

6、关电源柜电源。

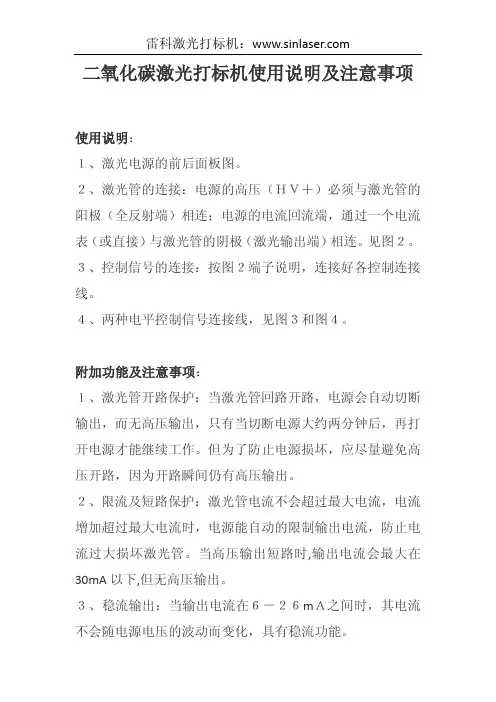

二氧化碳激光打标机使用说明及注意事项使用说明：１、激光电源的前后面板图。

２、激光管的连接：电源的高压（ＨＶ＋）必须与激光管的阳极（全反射端）相连；电源的电流回流端，通过一个电流表（或直接）与激光管的阴极（激光输出端）相连。

见图２。

３、控制信号的连接：按图２端子说明，连接好各控制连接线。

４、两种电平控制信号连接线，见图３和图４。

附加功能及注意事项：１、激光管开路保护：当激光管回路开路，电源会自动切断输出，而无高压输出，只有当切断电源大约两分钟后，再打开电源才能继续工作。

但为了防止电源损坏，应尽量避免高压开路，因为开路瞬间仍有高压输出。

２、限流及短路保护：激光管电流不会超过最大电流，电流增加超过最大电流时，电源能自动的限制输出电流，防止电流过大损坏激光管。

当高压输出短路时,输出电流会最大在30mA以下,但无高压输出。

３、稳流输出：当输出电流在６－２６mＡ之间时，其电流不会随电源电压的波动而变化，具有稳流功能。

４、激光管工作时必须使用冷却水进行冷却。

５、电源内部已加有泄放电阻，电源停电后一般可在两秒钟内将殘压放完；但为安全起见，仍应注意，当心电击。

６、电源输入引线必须使用带接地端的三孔插座，机壳必须严格接地，以免触电。

主要技术参数：（这一种电源就是CO2激光镭射机以及二氧化碳激光打标机用的电源）１、输入电压：ＡＣ２００Ｖ－２４０Ｖ；频率：５０Ｈz。

２、最大输出电压：ＤＣ２６ＫＶ。

３、最大输出电流：ＤＣ３０mA。

４、响应速度：≤１mS。

５、ＴＴＬ电平开关控制：有效电平可高、低选择，高电平≥３Ｖ；低电平≤０.７Ｖ。

６、ＰＷＭ输出能量控制：输出电平为ＴＴＬ；占空比范围5%－95%，由电脑设定调节；对应输出电流０－２８mA。

７、模拟输出能量控制：０－５Ｖ输入，由电位器手动调节，对应输出电流０－２８mA。

８、使用环境：温度－１０－４０℃；相对湿度≤８５％。

９、外形尺寸：２３５＊２２０＊１００（mm）。

制定检讨承认1/131223456758123456制改定日页码温度设定：通常温度设定在20—23°C之间，随环境温度及相对湿度的变化而有所不同；工程名激光打标详细图激光打标机安全操作规程合上空气开关，开启钥匙开关，启动冷却水，打开激光电源；启动激光电源，启动振镜电源，打开红光指示器，打开Q驱动器电源；检查加工件毛刺是否清理干净；关闭红光指示器，启动计算机系统；根据要求进行激光打标；品质管理项目作业程序打标结束后，将激光电源的电流输出逐步减小至0；关闭计算机系统，关闭Q驱动器电源；关闭振镜电源，关闭激光电源，关闭冷却水；送检：工件加工完以后及时送检。

关闭钥匙开关，断开空气开关。

机床不工作时，将机罩封好，防止灰尘进入激光器及光学系统；机床出现故障（如漏水、烧保险、有异常响声等）时应立刻切断电源；内循环冷却水应按规定定期更换，规定每季度更换一次，如果设备使用较为频繁，则需缩短更换周期；管理 POINT环境安全遵守事项本设备采用的激光器属于4类激光器,输出的光束包含有可见和不可见的辐射，对人眼有害，禁止直视激光光束；124134本机周围严禁放置易燃、易爆的物品。

也不要有挥发性溶济如酒精、汽油等；设备维护、保养、检查时必须切断电源，以免发生危险；首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工；自检：加工前应检查是否符合加工要求，所有工件加工完了以后都要进行自检，发现问题须马上解决； ◆ 主要管理 Point ◆最大行程：X：220mm，Y：200mm，Z：228mm。

按图纸检查产品是否符合图纸及工艺要求，偏差是否在允许偏差范围内；激光打标机操作指导书启动前检查冷却水的水位及水质情况。

机柜总电源的开关应断开，急停按钮处于复位状态。

振镜电源、红光指示电源应断开，Q驱动器、激光电源的开关处于断开；合上机柜后侧的空气开关，开启控制柜面板上的电源总开关；按下冷却水控制面板上的启动按钮。

启动冷却水，循环水开始在机内循环；特别注意：当环境温度≥35°C，相对湿度较高时（≥70％），必须采取措施 降低环境湿度才能工作，以免造成激光器两端面因温差过大而结露，从而影响激光输出。

苏州万特福尔激光有限公司
作业指导书
1.操作前准备：
1-1: 工作前使用专用安全防护眼镜
1-2：工作前先检查电气系统的开关和电路系统是否可靠
2：操作方法：
2-1：按下机台右侧激光电源开关打开激光器，并打开旁边扫描定位开关。

如下图
2-2：取下激光器保护罩。

如下图
2-3：在机台下方插入钥匙，顺时针转90度，打开主控电脑电源，进入windows系统操作界面，打开激光器软件，设置合适参数，进行激光打标工作。

如下图
2-4：打标工作完成后依次关闭扫描，计算机，激光电源开关。

2-5：最后等待1分钟，断开整机供电。

第2页
编制：李新意审核：。

( 操作规程 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
激光打标机操作规程(标准版)
Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
激光打标机操作规程(标准版)
1.开机前请认真阅读使用说明书，并注意开机顺序，即总控-钥匙开关-激光电源-RUN（激光电源运行开关）-Q驱电源开关-开启计算机并启动软件-振镜开，关机时顺序相反。

2.激光器工作期间，切勿用眼睛正视激光束，也切勿让身体（如手）接触激光束，以免造成伤害。

3.严禁无水或水循环不正常情况下启动激光电源和调Q驱电源。

4.不允许Q驱电源空载工作（即调Q驱电源输出端悬空）。

5.出现异常现象，首先关闭振镜开关和钥匙开关，再行检查。

6.不允许在氪灯点燃前启动其他组件，以防高压窜入损坏组件。

7.注意激光电源输出端（阳极）悬空，以防与其他电器打火、击穿。

8.保持内循环水干净，水路畅通，定期清洗水箱并换干净去离
子水
或纯水。

9.严格按操作规程运行机器，以确保设备和人身安全。
