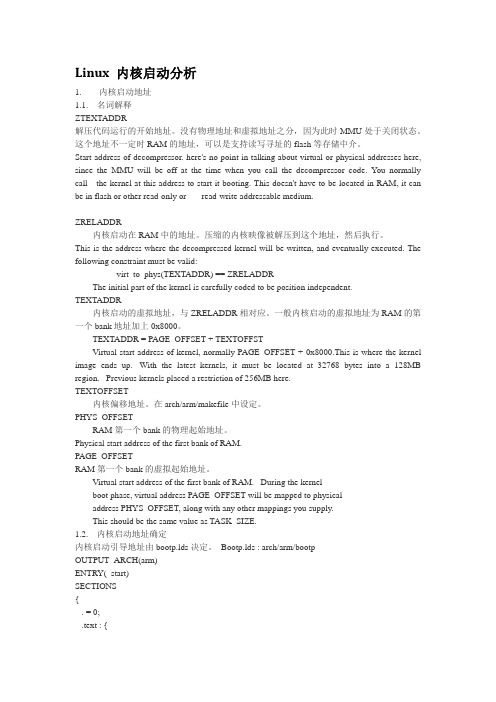

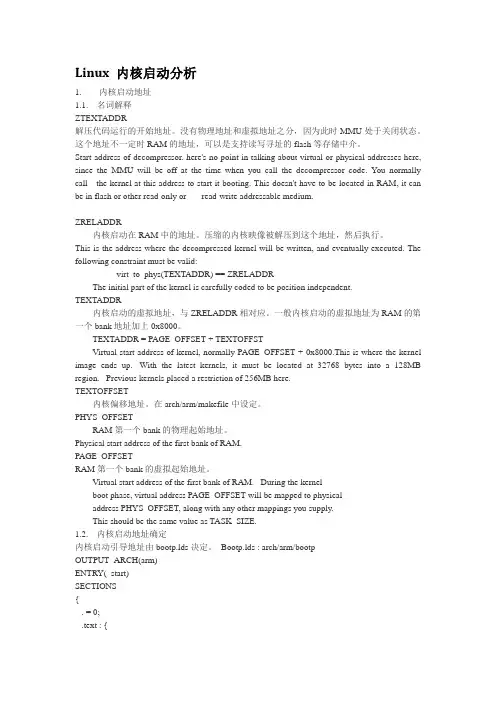

Linux 内核启动分析1. 内核启动地址1.1. 名词解释ZTEXTADDR解压代码运行的开始地址。

没有物理地址和虚拟地址之分，因为此时MMU处于关闭状态。

这个地址不一定时RAM的地址，可以是支持读写寻址的flash等存储中介。

Start address of decompressor. here's no point in talking about virtual or physical addresses here, since the MMU will be off at the time when you call the decompressor code. Y ou normally call the kernel at this address to start it booting. This doesn't have to be located in RAM, it can be in flash or other read-only or read-write addressable medium.ZRELADDR内核启动在RAM中的地址。

压缩的内核映像被解压到这个地址，然后执行。

This is the address where the decompressed kernel will be written, and eventually executed. The following constraint must be valid:__virt_to_phys(TEXTADDR) == ZRELADDRThe initial part of the kernel is carefully coded to be position independent.TEXTADDR内核启动的虚拟地址，与ZRELADDR相对应。

一般内核启动的虚拟地址为RAM的第一个bank地址加上0x8000。

Linux内核分析 SMP启动

Linux内核分析 SMP启动

SMP的启动
相关函数介绍 smp_init( )>smp_boot_cpus( ) 我们回到smp_boot_cpus( )继续往下讲。 完成所有do_boot_cpu( )后，首先显示整 个系统的运算能力，然后对外部APIC进行 初始化，最后通过zap_low_mappings( )清 除页面映射目录中的低区。
SMP的启动
CPU有APIC对SMP结构来说是必要条件， 所以还要对BP进行是否有APIC的检查以及 其初始化。setup_local_APIC( )等。 开始逐个启动各个AP。 phys_cpu_present_map是个全局的CPU 位图，根据此位图用一个循环依次对各个 AP调用do_boot_cpu( )。
SMP的启动
相关函数介绍 start_secondary( ) 1. cpu_init( )对AP作进一步初始化。 cpu_init( )主要为进程调度做准备，并把全 局位图cpu_initialized对应位置1，让BP知 道此AP已经初始化完毕。
SMP的启动
CPU之间的同步与协调 (1)全局量init_deasserted。BP为AP初始化前将 init_deasserted设置为0,AP进入smp_callin( )后在一个循 环中等待其成为1，保证AP在此期间不对APIC操作 (2)全局位图cpu_callout_map，AP在smp_callin( )中等待 对应位变成1，BP则在do_boot_cpu( )中将目标AP对应位 设1 (3)全局位图cpu_callin_map，BP在do_boot_cpu( )中向 AP发出启动命令后，在一个定时循环中等待其对应位变成1， AP则在smp_callin( )结束前设置相应位为1，BP检测到或 超时，才从do_boot_cpu( )返回 (4)全局量smp_commenced，AP的起跑命令

基于Intel x86体系结构的Linux SMP系统启动过程

基于Intel x86体系结构的Linux SMP系统启动过程
本文的分析基于Intel x86 SMP体系结构，操作系统内核为Linux Kernel 2.4.3。
我们将本文中出现的一些术语总结如下[1]：
1. AP：非启动CPU（不处理系统加电初始化）。
2. APIC: 可编程中断控制器。
3. BSP: 启动CPU（负责系统加电初始化的CPU）。
4. IPI: 处理器间中断；负责多处理器之间的硬件中断。
到了启动的第2步，BIOS开始调入执行启动引导区程序，录入Linux操作系统的启动部分。
因此我们可以看到，在系统加电启动过程中，实际上只有一个CPU（BSP）负责启动工作，而其它的CPU（AP）则处于中断屏蔽状态，等待着操作系统的激活。
3 Linux操作系统内核对SMP的初始处理机制[2][4]
……
start_eip = setup_trampoline(); // 得到trampoline.S代码的入口地址
stack_start.esp = (void *) (1024 + PAGE_SIZE + (char *)idle);
……
*((volatile unsigned short *) phys_to_virt(0x469)) = start_eip >> 4;
Dprintk("2.\n");
*((volatile unsigned short *) phys_to_virt(0x467)) = start_eip & 0xf;
Dprintk("3.\n");
// 将trampoline.S的入口地址写入热启动的中断向量(warm reset vector)40:67

【内核】linux内核启动流程详细分析

【内核】linux内核启动流程详细分析

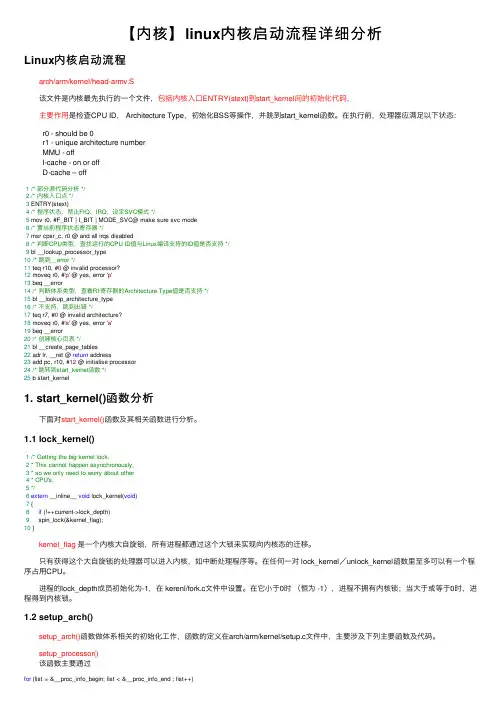

【内核】linux内核启动流程详细分析Linux内核启动流程 arch/arm/kernel/head-armv.S 该⽂件是内核最先执⾏的⼀个⽂件，包括内核⼊⼝ENTRY(stext)到start_kernel间的初始化代码， 主要作⽤是检查CPU ID， Architecture Type，初始化BSS等操作，并跳到start_kernel函数。

在执⾏前，处理器应满⾜以下状态：r0 - should be 0r1 - unique architecture numberMMU - offI-cache - on or offD-cache – off1/* 部分源代码分析 */2/* 内核⼊⼝点 */3 ENTRY(stext)4/* 程序状态，禁⽌FIQ、IRQ，设定SVC模式 */5 mov r0, #F_BIT | I_BIT | MODE_SVC@ make sure svc mode6/* 置当前程序状态寄存器 */7 msr cpsr_c, r0 @ and all irqs disabled8/* 判断CPU类型，查找运⾏的CPU ID值与Linux编译⽀持的ID值是否⽀持 */9 bl __lookup_processor_type10/* 跳到__error */11 teq r10, #0 @ invalid processor?12 moveq r0, #'p' @ yes, error 'p'13 beq __error14/* 判断体系类型，查看R1寄存器的Architecture Type值是否⽀持 */15 bl __lookup_architecture_type16/* 不⽀持，跳到出错 */17 teq r7, #0 @ invalid architecture?18 moveq r0, #'a' @ yes, error 'a'19 beq __error20/* 创建核⼼页表 */21 bl __create_page_tables22 adr lr, __ret @ return address23 add pc, r10, #12 @ initialise processor24/* 跳转到start_kernel函数 */25 b start_kernel1. start_kernel()函数分析 下⾯对start_kernel()函数及其相关函数进⾏分析。

linux内核启动解析参数

linux内核启动解析参数

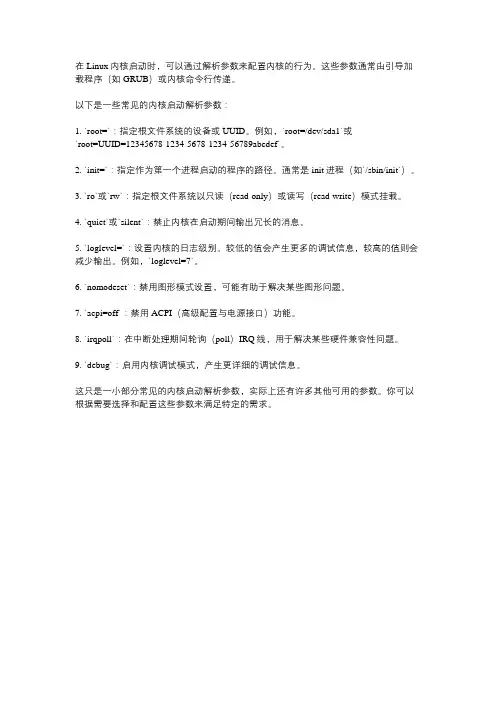

在Linux内核启动时，可以通过解析参数来配置内核的行为。

这些参数通常由引导加载程序（如GRUB）或内核命令行传递。

以下是一些常见的内核启动解析参数：
1. `root=`：指定根文件系统的设备或UUID。

例如，`root=/dev/sda1`或
`root=UUID=12345678-1234-5678-1234-56789abcdef`。

2. `init=`：指定作为第一个进程启动的程序的路径。

通常是init进程（如`/sbin/init`）。

3. `ro`或`rw`：指定根文件系统以只读（read-only）或读写（read-write）模式挂载。

4. `quiet`或`silent`：禁止内核在启动期间输出冗长的消息。

5. `loglevel=`：设置内核的日志级别。

较低的值会产生更多的调试信息，较高的值则会减少输出。

例如，`loglevel=7`。

6. `nomodeset`：禁用图形模式设置，可能有助于解决某些图形问题。

7. `acpi=off`：禁用ACPI（高级配置与电源接口）功能。

8. `irqpoll`：在中断处理期间轮询（poll）IRQ线，用于解决某些硬件兼容性问题。

9. `debug`：启用内核调试模式，产生更详细的调试信息。

这只是一小部分常见的内核启动解析参数，实际上还有许多其他可用的参数。

你可以根据需要选择和配置这些参数来满足特定的需求。

【IT专家】Linux在多核处理器-SMP中的3个进程（每个进程在不同的核心中运行）之间共享内存

【IT专家】Linux在多核处理器-SMP中的3个进程（每个进程在不同的核心中运行）之间共享内存

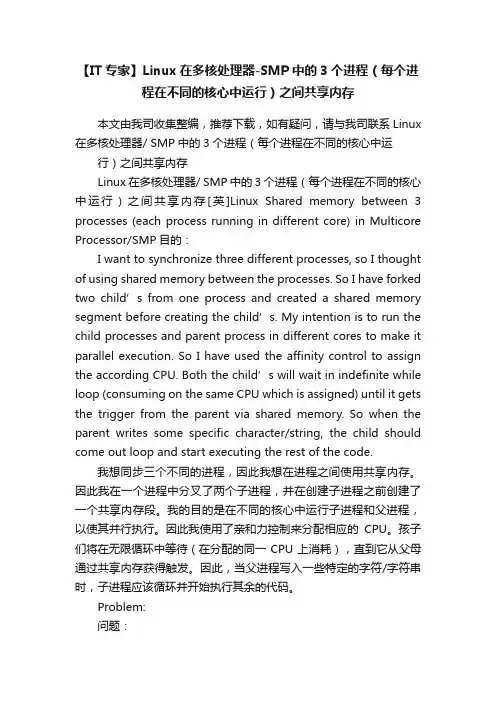

【IT专家】Linux在多核处理器-SMP中的3个进程（每个进程在不同的核心中运行）之间共享内存本文由我司收集整编，推荐下载，如有疑问，请与我司联系Linux 在多核处理器/ SMP中的3个进程（每个进程在不同的核心中运行）之间共享内存Linux在多核处理器/ SMP中的3个进程（每个进程在不同的核心中运行）之间共享内存[英]Linux Shared memory between 3 processes (each process running in different core) in Multicore Processor/SMP目的：I want to synchronize three different processes, so I thought of using shared memory between the processes. So I have forked two child’s from one process and create d a shared memory segment before creating the child’s. My intention is to run the child processes and parent process in different cores to make it parallel execution. So I have used the affinity control to assign the according CPU. Both the child’s will wa it in indefinite while loop (consuming on the same CPU which is assigned) until it gets the trigger from the parent via shared memory. So when the parent writes some specific character/string, the child should come out loop and start executing the rest of the code.我想同步三个不同的进程，因此我想在进程之间使用共享内存。

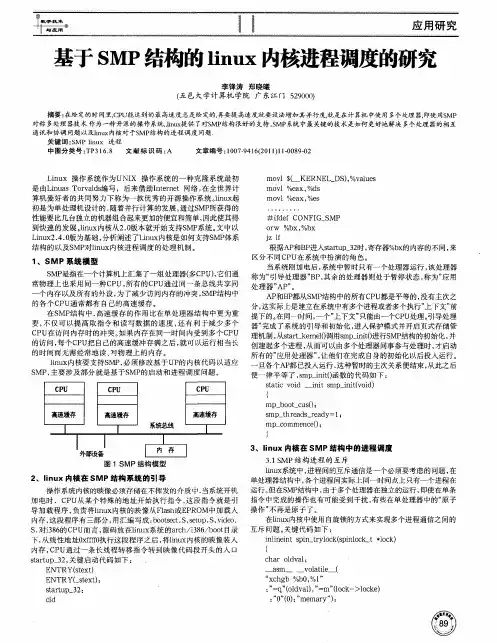

基于SMP结构的linux内核进程调度的研究


ｉ ｉ ｔ（
ｍｐ ｂ ｏ— ｕ （； — ｏ ｔｃ ｓ）
ｓ ｐ ｔ ｅ ｄｓ ｒ ａ ｙ＝１ ｍ ＿ ｈｒ ａ — ｅ ｄ ；
ｍｐ ｃ ｍｍｅ ｃ（； —ｏ ｎ ｅ） ｝
３ ｉｕ 、ｌ ｘ内核在 Ｓ ｎ ＭＰ结构中的进程调度
图 １Ｓ ＭＰ结构 模 型 ３１Ｓ Ｐ结 构 进 程 的 互 斥 ． Ｍ
内存 ， 段 程 序 有 三 部 分 ， 汇 编 写成 ：ｏｔｅｔＳ ｓｔｐ Ｓ ｖｄ ｏ 这 用 ｂ ｏｓ ． ，ｅ ． ，ｉｅ ． ｃ ｕ Ｓ． ３６ Ｐ 对ｉ８ 的Ｃ Ｕ而言 ， 源码放在ｌ ｕ 系统的ａｃ ／３ ６ ｂ Ｏ 目录 ｉ ｘ ｎ ｒｈ ｉ８ ／ Ｏ ｔ 下， 从线性地 址Ｏ ｆ ｆ执行这段程 序之后 ， ｉｕ 内核 的映像装人 ｘｆ Ｏ ｆ 将ｌ ｘ ｎ 内存 ， Ｐ Ｃ Ｕ通 过一条长线程转移 指令转到映像 代码段开头 的入 口 ｓａ ｔ ｔ ｒ ｕｐ ３ ， ２ 关键启动代码如 下 ：
根据Ａ 和Ｂ 进入ｓ Ａ ｐ ３ 时 ， Ｐ Ｐ ｔ ｕ ＿ ２ 寄存器％ ｘ ａ ｂ 的内容的不同 ， 来 区分不 同Ｃ Ｕ在系统 中扮演 的角色。 Ｐ １ 、Ｓ Ｐ系统 模 型 Ｍ 当系统 刚加 电后 ， 系统 中暂时只有一个处理器运行 ， 该处理 器 Ｓ 是指在一个计算机上汇集 了一组处理器（ Ｐ ， ＭＰ 多Ｃ Ｕ）它们通 称为“ 引导处理器” Ｐ， Ｂ 其余 的处理器则处于暂停状态 ， 为” 称 应用 常物理上 也采用 同一种 Ｃ Ｕ， Ｐ 所有 的Ｃ Ｕ通过 同一条总线共享 同 处 理 器 ” ” Ｐ ＡＰ 。 个 内存 以及所有 的外设 ， 了减少访 问内存 的冲 突，ＭＰ 为 Ｓ 结构 中 ＡＰ Ｐ 和Ｂ 都从Ｓ 结构 中的所有Ｃ Ｕ都是平等的， ＭＰ Ｐ 没有主次之 的各个 Ｃ Ｕ通常都有 自己的高速缓存 。 Ｐ 分， 实际上是建立在系统中有多个进程 或者多个执行 ” 下文 ” 这 上 前 在Ｓ 结构 中， ＭＰ 高速缓存 的作用 比在单 处理 器结构 中更为重 提 下的。 同一时间 ， 在 一个” 上下文” 只能由一个Ｃ Ｕ处理 。 Ｐ 引导处理 要， 不仅 可 以提 高取 指令 和读写数 据 的速 度 ， 有利于 减少 多个 器 ” 还 完成 了系统 的引导和初始化 ， 入保 护模 式并开启 页式存储管 进 Ｃ Ｕ在访 问内存时 的冲 突。 Ｐ 如果 内存在 同一时 间内受 到多个Ｃ Ｕ Ｐ 理机 制 ， ｔｒ— ｅ ｅ０ 从ｓ ｔｋ ｒ ｌ调用ｓ ＿ｎｔ） ａ ｎ ｍｐ ｉｉ 进行Ｓ 结构的初始化 ， （ ＭＰ 并 的访 问， 每个 Ｃ Ｕ把 自己的高速缓冲存满之后 ， Ｐ 就可 以运 行相 当长 创建起 多个进程 ， 从而可 以由多个处理器 同事参与处理时 ， 才启动 的时 间而 无需经常地读 、 写物理上 的内存 。 所有 的” 应用处理器 ”让他们在完成 自身的初始化以后投入运 行。 ， ｌ ｕ 内核要支持Ｓ ｉ ｘ ｎ ＭＰ， 必须修改基 于ＵＰ 的内核代码 以适应 旦各个Ａ 都 已投入运行 ， Ｐ 这种暂时的主次关系便结束 ， 从此之后 Ｓ ＭＰ， 主要涉及部 分就是基于Ｓ 的启动和 进程 调度 问题 。 ＭＰ 便一律 平等 了，ｍｐ ｉｉ 函数 的代码如下 ： ｓ —ｎｔ Ｏ

【整理】Linux中对于SMP系统的实现

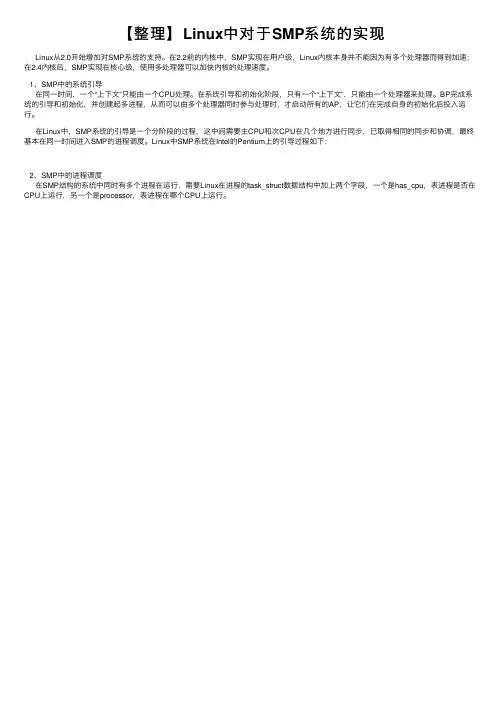

【整理】Linux中对于SMP系统的实现
Linux从2.0开始增加对SMP系统的⽀持。

在2.2前的内核中，SMP实现在⽤户级，Linux内核本⾝并不能因为有多个处理器⽽得到加速；在2.4内核后，SMP实现在核⼼级，使⽤多处理器可以加快内核的处理速度。

1、SMP中的系统引导
在同⼀时间，⼀个“上下⽂”只能由⼀个CPU处理。

在系统引导和初始化阶段，只有⼀个“上下⽂”，只能由⼀个处理器来处理。

BP完成系统的引导和初始化，并创建起多进程，从⽽可以由多个处理器同时参与处理时，才启动所有的AP，让它们在完成⾃⾝的初始化后投⼊运⾏。

在Linux中，SMP系统的引导是⼀个分阶段的过程，这中间需要主CPU和次CPU在⼏个地⽅进⾏同步，已取得相同的同步和协调，最终基本在同⼀时间进⼊SMP的进程调度。

Linux中SMP系统在Intel的Pentium上的引导过程如下：
2、SMP中的进程调度
在SMP结构的系统中同时有多个进程在运⾏，需要Linux在进程的task_struct数据结构中加上两个字段，⼀个是has_cpu，表进程是否在CPU上运⾏，另⼀个是processor，表进程在哪个CPU上运⾏。

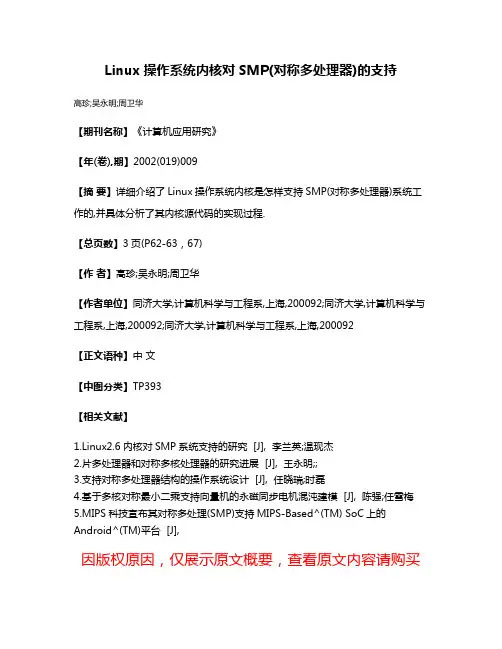

Linux操作系统内核对SMP(对称多处理器)的支持

Linux操作系统内核对SMP(对称多处理器)的支持
高珍;吴永明;周卫华
【期刊名称】《计算机应用研究》
【年(卷),期】2002(019)009
【摘要】详细介绍了Linux操作系统内核是怎样支持SMP(对称多处理器)系统工作的,并具体分析了其内核源代码的实现过程.
【总页数】3页(P62-63，67)
【作者】高珍;吴永明;周卫华
【作者单位】同济大学,计算机科学与工程系,上海,200092;同济大学,计算机科学与工程系,上海,200092;同济大学,计算机科学与工程系,上海,200092
【正文语种】中文
【中图分类】TP393
【相关文献】
1.Linux
2.6内核对SMP系统支持的研究 [J], 李兰英;温现杰
2.片多处理器和对称多核处理器的研究进展 [J], 王永明;;
3.支持对称多处理器结构的操作系统设计 [J], 任晓瑞;时磊
4.基于多核对称最小二乘支持向量机的永磁同步电机混沌建模 [J], 陈强;任雪梅
5.MIPS科技宣布其对称多处理(SMP)支持MIPS-Based^(TM) SoC上的Android^(TM)平台 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

Linux 内核SMP负载均衡浅析

推广到SMP环境，假设有N个CPU，N个CPU上分别运行着的也必须是优先级最高的top-N个进程。如果实时进程不足N个，那么剩下的CPU才分给普通进程去使用。对于实时进程来说，这就是所谓的“均衡”。
实时进程的优先级关系是很严格的，当优先级最高的top-N个进程发生变化时，内核必须马上响应：
1、如果这top-N个进程当中，有一个离开TASK_RUNNING状态、或因为优先级被调低而退出top-N集团，则原先处于(N+1)位的那个进程将进入top-N。内核需要遍历所有的run_queue，把这个新任的top-N进程找出来，然后立马让它开始运行；
一个CPU对应一个run_queue这样的设计，其好处是：
1、一个持续处于TASK_RUNNING状态的进程总是趋于在同一个CPU上面运行（其间，这个进程可能被抢占、然后又被调度），这有利于进程的数据被CPU所缓存，提高运行效率；
2、各个CPU上的调度程序只访问自己的run_queue，避免了竞争；
2、目标run_queue上正在运行的不是实时进程（是普通进程），或者是top-N中优先级最低的实时进程，且优先级低于被push的进程；
3、被push的进程允许在目标CPU上运行（没有亲和性限制）；
4、满足条件的目标run_queue可能存在多个（可能多个CPU上都没有实时进程在运行），应该选择与当前CPU最具亲缘性的一组CPU中的第一个CPU所对应的run_queue作为push的目标（顺着sched_domain–调度域–逐步往上，找到第一个包含目标CPU的sched_domain。见后面关于sched_domain的描述）；
1、在CPU对run_queue的竞争方面，“每个CPU去竞争每一个run_queue”比“每个CPU去竞争一个总的run_queue”略微好一些，因为竞争的粒度更小了；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

SMP简介
与单处理器结构相比，SMP结构的实现 的特殊问题 处理器间的同步与互斥 高速缓存与内存之间内容的一致性问题 对中断的处理
SMP的启动
SMP的启动 概述 SMP启动的过程 (1) 启动流程 (2) 相关函数介绍
SMP的启动
概述 SMP结构中的CPU都是平等的，没有主次 之分，这是基于系统中有多个进程的前提 下 在同一时间，一个进程只能由一个CPU执 行 系统启动对于SMP结构来说是一个特例， 因为在这个阶段里系统中只有一个CPU
Thanks ~
SMP的启动
相关函数介绍 smp_init( )>smp_boot_cpus( ) 我们回到smp_boot_cpus( )继续往下讲。 完成所有do_boot_cpu( )后，首先显示整 个系统的运算能力，然后对外部APIC进行 初始化，最后通过zap_low_mappings( )清 除页面映射目录中的低区。
CPU 内存 CPU CPU
SMP简介
并行计算机分类 根据指令流和数据流的不同，通常把计算机系统分为： 单指令流单数据流（SISD） 单指令流多数据流（SIMD） 多指令流单数据流（MISD） 多指令流多数据流（MIMD） 并行计算机系统绝大部分为MIMD系统（5类），包括 并行向量机（PVP，Parallel Vector Processor）； 对称多处理机（SMP , Symmetric Multi Processor）； 大规模并行处理机（MPP，Massively Parallel Processor）； 机群（Cluster）； 分布式共享存储多处理机（DSM，Distributed Shared Memory）
SMP的启动
CPU有APIC对SMP结构来说是必要条件， 所以还要对BP进行是否有APIC的检查以及 其初始化。setup_local_APIC( )等。 开始逐个启动各个AP。 phys_cpu_present_map是个全局的CPU 位图，根据此位图用一个循环依次对各个 AP调用do_boot_cpu( )。
SMP的启动
smp_boot_cpus( )>do_boot_cpu( ) 4. 启动AP之前，BP通过本地APIC对AP的APIC执行一次 初始化操作，就是本地APIC中的一些寄存器向目标CPU 的APIC发一些信号。初始化在头尾分别把全局量 init_deasserted置0与置1 5. 接着将start_eip中的初始化程序入口地址发送给目标 CPU，等待其回应，此地址写入目标CPU的APIC的控制 寄存器APIC_ICR 6. AP受到启动后，先进入“跳板”，进入startup_32( ) 执行初始化，调用函数initialize_secondary( )进一步初 始化
SMP的启动பைடு நூலகம்
相关函数介绍 start_secondary( ) 1. cpu_init( )对AP作进一步初始化。 cpu_init( )主要为进程调度做准备，并把全 局位图cpu_initialized对应位置1，让BP知 道此AP已经初始化完毕。
SMP的启动
CPU之间的同步与协调 (1)全局量init_deasserted。BP为AP初始化前将 init_deasserted设置为0,AP进入smp_callin( )后在一个循 环中等待其成为1，保证AP在此期间不对APIC操作 (2)全局位图cpu_callout_map，AP在smp_callin( )中等待 对应位变成1，BP则在do_boot_cpu( )中将目标AP对应位 设1 (3)全局位图cpu_callin_map，BP在do_boot_cpu( )中向 AP发出启动命令后，在一个定时循环中等待其对应位变成1， AP则在smp_callin( )结束前设置相应位为1，BP检测到或 超时，才从do_boot_cpu( )返回 (4)全局量smp_commenced，AP的起跑命令
SMP的启动
相关函数介绍 smp_init( )>smp_commence( ) 包括一个原子操作，将smp_commenced 设置成1，此后，所有在start_secondary( ) 中待命的CPU结束循环，转入cpu_idle( )。 至此，关于SMP系统启动的函数及流程到 此便告一段落。
SMP的启动
3. 此时AP不能直接执行start_secondary( )，需借 助跳板来一次中转，进入startup_32( )完成一些基 本初始化。 setup_trampoline( )的作用就是为其复制好一块跳 板，返回值赋给start_eip。 start_eip= setup_trampoline( ) start_eip中的地址是低级阶段地址 idle->thread.eip是AP完成自身初始化，建立起页 面映射后执行的高级阶段。
SMP的启动
SMP系统启动的过程 AP进入start_secondary( )作进一步初始 化工作，进入自旋（测试全局变量 smp_commenced是否变成1），等待一 个统一的“起跑”命令 BP完成所有AP启动后，调用 smp_commence( )发出该起跑命令 每个CPU进入cpu_idle( )，等待调度
SMP的启动
概述 在初始化阶段，“引导处理器”先完成 自身的初始化，进入保护模式并开启页式 存储管理机制，再完成系统特别是内存的 初始化，然后对SMP进行初始化。
SMP系统启动的过程
BP
SMP的启动
SMP的启动
SMP系统启动的过程 BP先完成自身初始化，然后从 start_kernel( )调用smp_init( )进行SMP结 构初始化 smp_init( )的主体是smp_boot_cpus( )， 依次调用do_boot_cpu( )启动各个AP AP通过执行trampoline.S的一段跳板程序， 进入startup_32( )完成一些基本初始化
SMP的启动
相关函数介绍 startup_32>initialize_secondary( ) AP在startup_32中进入BP为其准备的空转进程中， 也就是自己的上下文。 此进程的thread.eip指向start_secondary( )，所 以initialize_secondary( )使其跳转到 start_secondary( )函数，并重新设置了堆栈指针
SMP的启动
do_boot_cpu( )>setup_trampoline( ) trampoline.S是一段汇编代码，主要针对的是 AP，使其进入保护模式. 把跳转地址设为0x00100000(1M)，也就是系统 引导以后初始化程序的起点startup_32( )地址。 把寄存器%ebx的内容设置成１，表示这是一个次 CPU
SMP的启动
相关函数介绍 smp_init( )>smp_boot_cpus( ) 对BP的MTRR初始化，设置使用/不使用高 速缓存，采用穿透/回写模式。 收集CPU的信息，进行一些操作。如CPU 逻辑号物理号映射数组的转化。BP的逻辑号 总是0。 x86_apicid_to_cpu[ ] x86_cpu_to_apicid[ ]
SMP简介
对称多处理器（Symmetric Multi-Processor， SMP）
硬件上，CPU没主次之分（除启动和初始化外）,物理上 采用同一种CPU，所有的 CPU通过同一条总线共享同一个 内存以及所有的外部设备。为了减少访问内存冲突，SMP 结构中的各个CPU通常都有各自的高速缓存 软件上，每个CPU平等动态地从进程就绪队列中调度进程 加以执行，中断请求也是等概率动态地分配给某个CPU， 由其提供中断服务
Linux内核分析 多处理器SMP系统结构
黄晶晶 1134444 蒋乾悦 1131843 魏浩洋 1131841
SMP简介
SMP简介 SMP系统的引导 SMP结构中的互斥 SMP结构中的高速缓存与内存的一致性 SMP结构中的中断机制 SMP结构中的进程调度
SMP简介
在给定的时间内，CPU的最高速度是有限的， 提高计算速度方法之一 就是使用多个CPU 多处理器系统（Multi-Processor Systems， MPS） 整个硬件系统由统一的操作系统控制， 在处理器和程序之间实现作业、任务、 CPU 程序等的全面并行
SMP简介
优点：
低通信延迟，各个进程通过读/写操作系统提供 的共享数据缓存区来完成处理器间的通信，其延 迟通常小于网络通信延迟
缺点：
可用性比较差 可扩展性较差
SMP简介
组建SMP系统 CPU内部必须内置APIC（Advanced Programmable Interrupt Controllers） 单元 相同的产品型号，同样类型的CPU核心 完全相同的运行频率 尽可能保持相同的产品序号编号
SMP的启动
概述 SMP系统在启动，即刚加电或总清时，只 能由一个CPU来执行系统引导和初始化。 这个CPU称为“引导处理器”，即BP，其 余的处理器处于暂停状态，称为“应用处 理器”，即AP。
SMP的启动
概述 BP完成系统的启动，并创建起多个进程， 从而可以由多个CPU同时参与处理时，才 启动AP，让它们在完成自身初始化以后投 入运行。 一旦各个AP都已投入运行，这种暂时的主 次关系便告结束，各CPU一律平等了。
CPU 高速缓存 CPU 高速缓存 系统总线 外部设备 内存 CPU 高速缓存
SMP简介
对 称 多 处 理 器 （ Symmetric MultiProcessor，SMP）
SMP系统一般使用同一种商品化微处理器，具有 片上或外置高速缓存（减少访问内存的冲突） 经由高速总线（或交叉开关）连向共享存储器 单一操作系统映像 共享总线带宽。所有处理器共享总线带宽，完成 对内存模块和I/O模块的访问 各个CUP独立地、异步地执行指令
SMP的启动
smp_boot_cpus( )>do_boot_cpu( ) 1. 通过fork_by_hand( )为目标CPU建立一个内 核线程。令idle为指向此线程task_struct的指针。 实际上fork_by_hand()就是调用do_fork()，通 过init_task取得指向这个task_struct数据结构的 指针并赋值给idle idle=init_task.prev_task; idle->thread.eip=start_secondary; 2. 将idle->thread.eip设置指向 start_secondary( )，这是AP进入正常调度的入 口。
