光纤收发器指示灯的含义

光纤收发器常见指示灯的意义光纤收发器是一种常见的网络设备，主要用于延长网络传输距离。

它有很多指示灯，其中LAN指示灯、POWER指示灯、POTS指示灯、LOS指示灯、PON指示灯比较常见，不同指示灯代表着不同的意义，我们可以通过指示灯的闪烁情况和开关情况，来判断光电转换器状态.一、光纤收发器指示灯的含义1、LAN指示灯LAN1、2、3、4插孔的灯代表内网网络连接情况的显示灯，一般是闪烁或者长期亮着。

如果不亮表示网络没有连接成功，或者没电。

如果长期亮着代表网络正常，但是没有数据流动和下载。

与之相反的就是闪烁，说明这时的网络正处于下载或上传数据当中。

2、POWER指示灯它是用来表示开启或者关闭光纤收发器的，使用中是常亮，关闭使用是熄灭。

3、POTS指示灯POTS1、2是内网电话线是否连接的显示灯。

灯光状态是常量和闪烁，颜色是绿色。

常亮代表正常使用，可以连接到软交换机，但是没有任何业务流传输。

熄灭表示没电或者无法注册到交换设备。

闪烁时是有业务流的意思。

4、LOS指示灯这是外线光纤是否连接的显示灯，闪烁代表ONU接收光功率的效率有些低，但光接受机的灵敏度高。

常亮是表示ONUPON的光模板电源已经关掉了。

5、PON指示灯这是外线光纤是否连接的状态显示灯。

常亮和闪烁都是正常使用当中，熄灭代表ONU没完成OAM的发现和注册。

二、如何通过指示灯来判断光电转换器的状态？1、PWR：灯亮表示DC5V电源工作正常，不亮表示光电转换器未通电，灯光暗，表示电压低或其他故障。

2、FX100：灯亮表示光纤传输速率为100Mbps。

3、FX Link/Act：灯长亮表示光纤链路连接正确。

灯闪亮表示光纤中有数据在传输4、FDX：灯亮表示光纤以全双工方式传输数据。

5、TX100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps。

6、RLK：常亮，光口接收链路正常。

不亮，接收链路错误7、TLK常亮，光口发送链路正常。

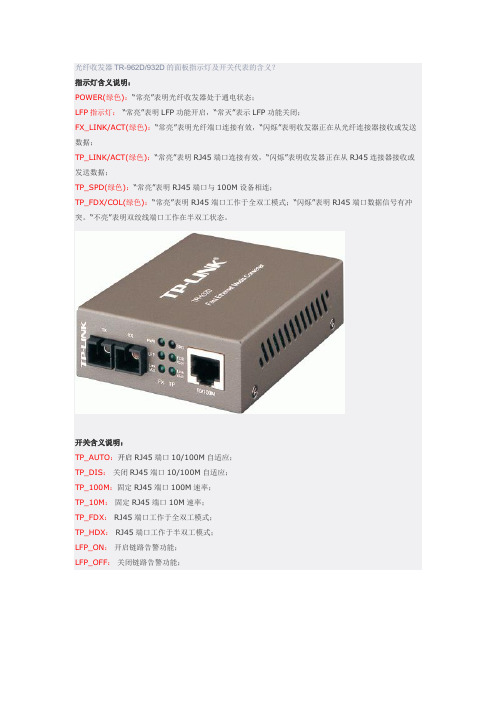

光纤收发器TR-962D/932D的面板指示灯及开关代表的含义？
指示灯含义说明：
POWER(绿色)：“常亮”表明光纤收发器处于通电状态；
LFP指示灯：“常亮”表明LFP功能开启，“常灭”表示LFP功能关闭；
FX_LINK/ACT(绿色)：“常亮”表明光纤端口连接有效，“闪烁”表明收发器正在从光纤连接器接收或发送数据；
TP_LINK/ACT(绿色)：“常亮”表明RJ45端口连接有效，“闪烁”表明收发器正在从RJ45连接器接收或发送数据；
TP_SPD(绿色)：“常亮”表明RJ45端口与100M设备相连；
TP_FDX/COL(绿色)：“常亮”表明RJ45端口工作于全双工模式；“闪烁”表明RJ45端口数据信号有冲突。

“不亮”表明双绞线端口工作在半双工状态。

开关含义说明：
TP_AUTO：开启RJ45端口10/100M自适应；
TP_DIS：关闭RJ45端口10/100M自适应；
TP_100M：固定RJ45端口100M速率；
TP_10M：固定RJ45端口10M速率；
TP_FDX：RJ45端口工作于全双工模式；
TP_HDX：RJ45端口工作于半双工模式；
LFP_ON：开启链路告警功能；
LFP_OFF：关闭链路告警功能；
注意：每次更改配置开关，都必须将设备重启才能生效。

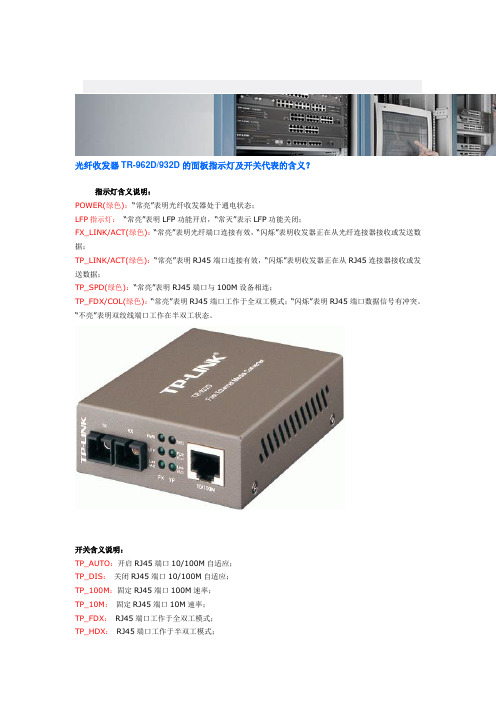

光纤收发器TR-962D/932D的面板指示灯及开关代表的含义？
指示灯含义说明：
POWER(绿色)：“常亮”表明光纤收发器处于通电状态；
LFP指示灯：“常亮”表明LFP功能开启，“常灭”表示LFP功能关闭；
FX_LINK/ACT(绿色)：“常亮”表明光纤端口连接有效，“闪烁”表明收发器正在从光纤连接器接收或发送数据；
TP_LINK/ACT(绿色)：“常亮”表明RJ45端口连接有效，“闪烁”表明收发器正在从RJ45连接器接收或发送数据；
TP_SPD(绿色)：“常亮”表明RJ45端口与100M设备相连；
TP_FDX/COL(绿色)：“常亮”表明RJ45端口工作于全双工模式；“闪烁”表明RJ45端口数据信号有冲突。

“不亮”表明双绞线端口工作在半双工状态。

开关含义说明：
TP_AUTO：开启RJ45端口10/100M自适应；
TP_DIS：关闭RJ45端口10/100M自适应；
TP_100M：固定RJ45端口100M速率；
TP_10M：固定RJ45端口10M速率；
TP_FDX： RJ45端口工作于全双工模式；
TP_HDX： RJ45端口工作于半双工模式；
LFP_ON：开启链路告警功能；
LFP_OFF：关闭链路告警功能；
注意：每次更改配置开关，都必须将设备重启才能生效。

光收发器的各个指示灯的作用和故障判断方法光收发器的各个指示灯的作用和故障判断方法!1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮,a、如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接,光纤跳线一头是平行方式连接;另一头是交叉方式连接。

b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮，则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。

c、双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误,请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。

d、有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

e、有的发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE开关:连接交换机的连接线是交叉线方式。

2、光缆、光纤跳线是否已断,a、光缆通断检测:用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光,如有可见光则表明光缆没有断。

b、光纤连线通断检测:用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光,如有可见光则表明光纤跳线没有断。

3、半/全双工方式是否有误,DX开关:表示全双工;HDX开关:表示半双工。

有的收发器侧面有F4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率:多模:-10db--18db之间;单模20公里:-8db--15db之间;单模60公里:-5db--12db之间;如果在光纤收发器的发光功率在:-30db--45db之间，那么可以判断这个收发器有问题二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法基本是一样的，总结起来光收发器所会出现的故障如下:1( Power灯不亮电源故障2( Link灯不亮故障可能有如下情况:(a) 检查光纤线路是否断路(b) 检查光纤线路是否损耗过大，超过设备接收范围(c) 检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。

前言：大家好，我是薛哥。

光纤收发器在我们弱电工程中经常用到，因为价格便宜，但是也会经常出现一些问题，今天来讲一下光纤收发器方面的知识以及常见的故障维修方法。

正文：我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？我们一起来看看！PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工方式传输数据；FX 100：灯亮表示光纤传输速率为100Mbps；TX 100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。

若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。

光纤收发器指标灯所标示的工作状态：......光纤纤与光纤收发器连接示意图：另外，光纤收发器是需要成对使用：注意：对于单纤的收发器必须要成对使用，而且需要将发射端放在信号源，接收端放在终端设备处。

光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？▪A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。

▪▪B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。

光收发器的各个指示灯的作用和故障判断方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？a、如收发器的光口〔FX〕指示灯不亮，请确定光纤链路是否穿插？光纤跳线一头是平行方式连接；另一头是穿插方式连接。

b、如A收发器的光口〔FX〕指示灯亮、B收发器的光口〔FX〕指示灯不亮，那么故障在A收发器端：一种可能是：A收发器〔TX〕光发送口已坏，因为B收发器的光口〔RX〕接收不到光信号；另一种可能是：A收发器〔TX〕光发送口的这条光纤链路有问题〔光缆或光线跳线可能断了〕。

c、双绞线〔TP〕指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测〔不过有些收发器的双绞线指示灯须等光纤链路接通后才亮〕。

d、有的收发器有两个RJ45端口：〔To HUB〕表示连接交换机的连接线是直通线；〔To Node〕表示连接交换机的连接线是穿插线。

e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是穿插线方式。

2、光缆、光纤跳线是否已断？a、光缆通断检测：用激光手电、太、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光那么说明光缆没有断。

b、光纤连线通断检测：用激光手电、太等对着光纤跳线的一头照光；在另一头看是否有可见光？如有可见光那么说明光纤跳线没有断。

3、半/全双工方式是否有误？有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。

4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率：多模：-10db--18db之间；单模20公里：-8db--15db之间；单模60公里：-5db--12db之间；如果在光纤收发器的发光功率在：-30db--45db之间，那么可以判断这个收发器有问题二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法根本是一样的，总结起来光收发器所会出现的故障如下：1．Power灯不亮电源故障2．Link灯不亮故障可能有如下情况：〔a〕检查光纤线路是否断路〔b〕检查光纤线路是否损耗过大，超过设备接收围〔c〕检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。

关于光纤收发器的6个指示灯具体代表的含义是什么?[ 标签：光纤收发器,指示灯,代表含义 ]关于光纤收发器的6个指示灯具体代表的含义是什么?小Ｚｈｏｕ回答:1 人气:1 解决时间:2010-06-10 22:16满意答案左边三个是光纤指示灯，右边三个是电口指示灯，正常情况下应该是全部点亮或闪烁状态，右边最上边那个是电口连接速率指示，如果连接的是10M HUB或交换机的话是不亮的，右边第二个是数据收发指示，工作状态应该是闪烁，其他的灯忘记了好评率：100%光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

它们的作用分别如下所述：PWR：灯亮表示DC5V电源工作正常FX 100：灯亮表示光纤传输速率为100MbpsFX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输FDX：灯亮表示光纤以全双工方式传输数据TX 100：灯亮表示双绞线传输速率为100Mbps灯不亮表示双绞线传输速率为10MbpsTX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输六灯说明和指示的功能指示灯灯功能POWER：亮表示光纤收发器已经通电FX LINK/ACT：亮表示光纤连接口已经连接好。

闪烁表示光纤接口有数据接收或发送FX100：亮表示收发器的光口处于100M状态 1000M的一样FDX/COL：亮表示收发器处于全双工工作模式熄灭表示收发器处于半双工工作模式闪烁表示连接有冲突或者有碰撞TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好闪烁表示光纤收发器上的RJ45有数据接收或发送TP100：亮表示双绞线端口的速度为100M熄灭表示双绞线端口的速度为10Mnetlink HTB-1100 资料上称是多模双工，请问光纤两端收发器的TX与RX是否必须交错，即一端接TX，则另一端必须是RX？问题补充 2008-11-26 13:58因为从光纤终端盒出来的尾端接头我看不到有RX或TX的标示，所以不知道是否接错，想问清楚是不是因为双工的可以随意接而没有标示或防插反设置？问题补充 2008-11-26 18:16如果接反会不会影响光纤通亮FX Link/act指示灯的状态？现在我这边收发器的这个指示灯是不亮的。

光纤收发器的六个指示灯都代表什么？我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否全部指示灯都亮起才代表光纤收发器正常工作呢？PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工方式传输数据；FX100：灯亮表示光纤传输速率为100Mbps；TX100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；FXLink/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TXLink/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。

若光纤收发器正常工作，PWR电源指示灯必需常亮，FX-LINK/ACT 光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪耀，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。

一、光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。

B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，由于B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。

C、双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有的收发器的双绞线指示灯须等光纤链路接通后才亮）。

D、有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

光收发器的各个指示灯的作用和故障判断方法光收发器的各个指示灯的作用和故障判断方法!1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮,a、如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接,光纤跳线一头是平行方式连接;另一头是交叉方式连接。

b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮，则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。

c、双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误,请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。

d、有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

e、有的发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE开关:连接交换机的连接线是交叉线方式。

2、光缆、光纤跳线是否已断,a、光缆通断检测:用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光,如有可见光则表明光缆没有断。

b、光纤连线通断检测:用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光,如有可见光则表明光纤跳线没有断。

3、半/全双工方式是否有误,DX开关:表示全双工;HDX开关:表示半双工。

有的收发器侧面有F4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率:多模:-10db--18db之间;单模20公里:-8db--15db之间;单模60公里:-5db--12db之间;如果在光纤收发器的发光功率在:-30db--45db之间，那么可以判断这个收发器有问题二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法基本是一样的，总结起来光收发器所会出现的故障如下:1( Power灯不亮电源故障2( Link灯不亮故障可能有如下情况:(a) 检查光纤线路是否断路(b) 检查光纤线路是否损耗过大，超过设备接收范围(c) 检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。
