轴承套圈锻打工艺流程一、坯料的选材和预处理轴承套圈的坯料一般采用优质碳素结构钢或合金结构钢。
选材时应考虑到其强度、韧性和热处理性能等因素，确保制成的套圈具有良好的使用性能。
坯料的形状一般为圆柱形，其直径和长度与套圈的设计要求相符。
在进行锻打之前，需对坯料进行表面清洁，去除油污、氧化皮等杂质，以确保后续工艺的顺利进行。
二、加热和锻打1. 加热将经过预处理的坯料放入加热炉中进行加热。
加热温度一般控制在材料的临界温度以上，以确保其具有足够的塑性。
加热速度和保温时间应根据具体材料的性能来确定，以确保坯料达到均匀的加热状态。
2. 锻打经过加热后的坯料将被送入锻压机中进行锻打。
在锻打过程中，通过顶部和底部模具的压力作用，坯料逐渐变形成轴承套圈的形状。
锻打的力量和速度需要根据材料的性能和套圈的尺寸来确定，以确保坯料能够成形而不发生裂纹或变形过度。
三、冷却和整形1. 冷却在锻打完毕后，轴承套圈需要进行冷却处理。
冷却过程需要控制冷却速度，以防止产生内应力和组织不稳定，同时保证套圈的硬度和强度。
2. 整形冷却后的轴承套圈一般会出现一定程度的残余应力和变形。
为了保证其最终的尺寸精度和表面质量，需要进行整形处理。
整形过程一般包括对套圈的外径、内径和端面进行切削、研磨等操作，以达到设计要求的尺寸和形状。
四、热处理和表面处理1. 热处理轴承套圈经过整形后，需要进行热处理以提高其硬度和耐磨性。
常用的热处理方法包括淬火、回火等，通过控制热处理的温度和时间，使套圈的组织得到适当的改善，提高其使用性能。
2. 表面处理为了提高轴承套圈的耐腐蚀性和表面光洁度，通常会进行表面处理。
常用的表面处理方法包括酸洗、镀锌、喷砂等，以确保套圈能够在使用过程中保持良好的表面状态。
五、质量检验和包装最后，轴承套圈需要经过严格的质量检验，包括尺寸、形状、硬度、表面质量等方面的检测。
只有通过质量检验的套圈才能够进入包装环节，并最终交付客户使用。
总结：轴承套圈的锻打工艺流程是一个复杂而严谨的过程，需要对材料性能、加热、锻打、冷却、整形、热处理等环节进行精确控制，在确保产品质量的前提下提高生产效率。
轴承钢球中频加热淬火轴承钢球是一种基础性零件，在各种设备和机器中都有广泛应用。
钢球通过承担轴承负载和转动作用，保证了机器的正常运转。
由于钢球在使用过程中必须承受高速、高温和高载荷的作用，因此原材料的质量和制造工艺的精度至关重要。
其中，中频加热淬火是一种常用的钢球制造工艺，其具有高效、省时、省能的特点。
中频加热淬火的工艺流程主要包括中频加热、淬火和回火三个环节。
其中，加热环节是主要的工艺环节，也是钢球制造质量的关键环节。
加热温度的选择需要根据材料特性和工艺要求来确定。
通常，中频加热温度为860℃~920℃，加热时间为1~3分钟，加热是通过介质感应加热器实现的，加热速度快，能量消耗小。
淬火环节是中频加热淬火工艺中最重要的环节，也是钢球制造中影响性能和质量的关键环节。
淬火的目的是通过快速冷却，使钢球表面形成较硬的马氏体组织，提高钢球的硬度和抗疲劳强度，使其具有更好的使用性能。
在淬火的过程中，要注意控制冷却速率，以免产生过度淬火、明显变形、裂纹等缺陷。
一般情况下，中频加热淬火的淬火介质为油，淬火温度为820℃~840℃，淬火时间为1~2秒。
回火环节是中频加热淬火工艺中的最后一个环节，其作用是调整钢球的硬度和韧性，使其达到最佳的使用效果。
回火的温度和持续时间与淬火温度和持续时间密切相关。
通常，回火温度为180℃~220℃，回火时间为1~2小时。
回火的过程中，也需要注意控制回火温度和时间，以免影响钢球的使用性能。
总的来说，中频加热淬火是一种高效、省时、省能、质量优良的钢球制造工艺。
对于提高钢球的硬度、韧性、抗疲劳强度、持久性等方面具有重要作用。
但需要注意的是，在中频加热淬火制造过程中需要控制好加热、淬火和回火等环节的参数，确保钢球制造的质量达到要求，为机器和设备的正常运转提供保障。
滚动轴承（深沟球轴承）套圈的热处理工艺一．选择零件二．三．零件的服役条件及性能要求滚动轴承的机械及工作环境千差万别，套圈要在拉伸、冲击、压缩、剪切、弯曲等交变复杂应力状态下长期工作。
一般情况下，套圈的主要破坏形式是在交变应力作用下的疲劳剥落以及摩擦磨损，裂纹压痕锈蚀。
所以，这就要求套圈具有高的抗塑性变形的能力，较少的摩擦磨损，良好的尺寸精度及稳定性和较长的接触疲劳寿命。
综上所诉，要求套圈要有1）高的接触疲劳强度2）高的耐磨性3）高的弹性极限4）适宜的硬度5）一定的韧性6）良好的尺寸稳定性7）良好的防锈能力8）良好的工艺性能四．材料选择套圈的材料选择一般有6种GCr4,GCr15,GCr15SiMn,GCr15SiMo,GCr18Mo在这里我们选用的是GCr15，因为我们此次制造的是小尺寸套圈，GCr15SiMn和℃℃GCr15SiMo一般是用来制造壁厚的大轴承的套圈。
GCr15SiMn一般用来制造壁厚在15mm~35mm的轴承的套圈。
GCr15SiMo一般用来制造壁厚大于35mm的大型和特大型轴承的套圈。
GCr4是限制淬透性轴承钢，各方面性能较好。
GCr18Mo的淬透性比较高五．，性能优越，但价格较高。
GCr15是高碳铬轴承钢的代表钢种，综合性能良好，淬火和回火后具有高而均匀的硬度，良好的耐磨性能和高的接触疲劳寿命，热加工变形性能和削切加工性能均良好，但焊接性差，对白点形成较敏感，有回火脆性倾向，价格相对便宜。
六．加工工艺1.棒料→锻制→正火→球化退火→车削加工→去应力退火→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品2.正火正火的目的（1）消除网状碳化物及线条状组织（2）返修退火的不合格品（3）为满足特殊性能的需要为退火做组织准备加热温度正火加热温度主要依据正火目的和正火前组织状态来决定。
此处正火主要是为了消除或减少粗大网状碳化物，所以正火温度选在930~950℃之间。
如果一次正火不能消除粗大网状碳化物，可以以相同温度二次正火。

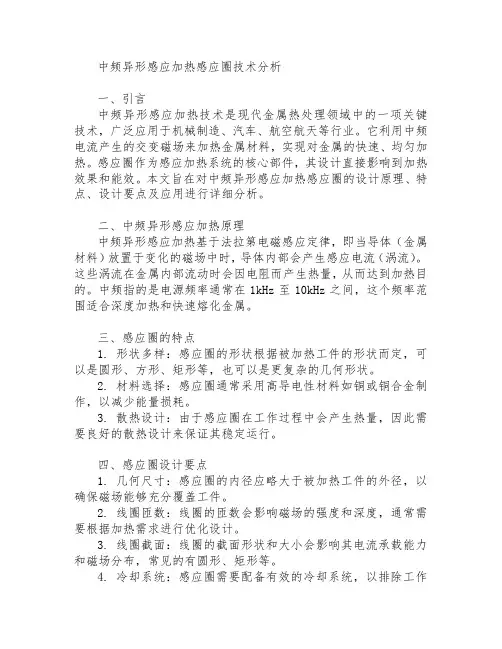

中频异形感应加热感应圈技术分析一、引言中频异形感应加热技术是现代金属热处理领域中的一项关键技术，广泛应用于机械制造、汽车、航空航天等行业。
它利用中频电流产生的交变磁场来加热金属材料，实现对金属的快速、均匀加热。
感应圈作为感应加热系统的核心部件，其设计直接影响到加热效果和能效。
本文旨在对中频异形感应加热感应圈的设计原理、特点、设计要点及应用进行详细分析。
二、中频异形感应加热原理中频异形感应加热基于法拉第电磁感应定律，即当导体（金属材料）放置于变化的磁场中时，导体内部会产生感应电流（涡流）。
这些涡流在金属内部流动时会因电阻而产生热量，从而达到加热目的。
中频指的是电源频率通常在1kHz至10kHz之间，这个频率范围适合深度加热和快速熔化金属。
三、感应圈的特点1. 形状多样：感应圈的形状根据被加热工件的形状而定，可以是圆形、方形、矩形等，也可以是更复杂的几何形状。
2. 材料选择：感应圈通常采用高导电性材料如铜或铜合金制作，以减少能量损耗。
3. 散热设计：由于感应圈在工作过程中会产生热量，因此需要良好的散热设计来保证其稳定运行。
四、感应圈设计要点1. 几何尺寸：感应圈的内径应略大于被加热工件的外径，以确保磁场能够充分覆盖工件。
2. 线圈匝数：线圈的匝数会影响磁场的强度和深度，通常需要根据加热需求进行优化设计。
3. 线圈截面：线圈的截面形状和大小会影响其电流承载能力和磁场分布，常见的有圆形、矩形等。
4. 冷却系统：感应圈需要配备有效的冷却系统，以排除工作中产生的热量，保证设备的连续稳定运行。
五、感应圈的应用中频异形感应加热感应圈的应用非常广泛，包括但不限于以下几个领域：1. 金属热处理：如淬火、退火、正火等。
2. 金属熔炼：如铜、铝等非铁金属的熔炼。
3. 焊接和钎焊：提供金属连接处的局部加热。
4. 塑性成形：如锻造前的金属预热。
六、结论中频异形感应加热感应圈是实现高效、精确热处理的关键组件。
通过对感应圈的设计优化，可以实现对各种形状工件的快速、均匀加热，满足现代工业对金属加工精度和效率的要求。

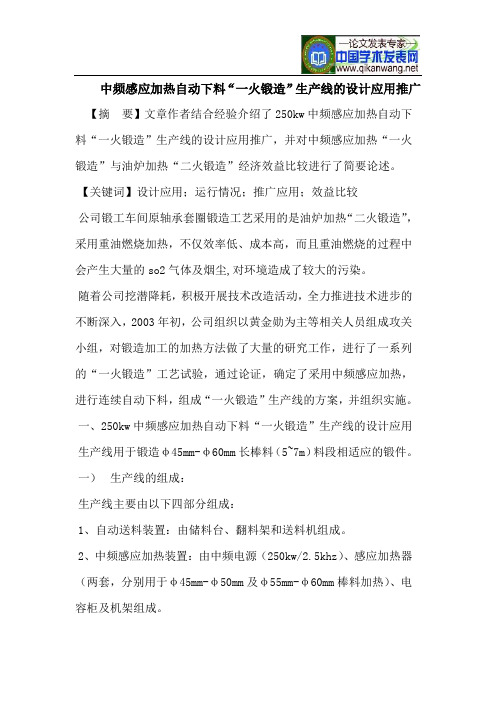

中频感应加热自动下料“一火锻造”生产线的设计应用推广【摘要】文章作者结合经验介绍了250kw中频感应加热自动下料“一火锻造”生产线的设计应用推广，并对中频感应加热“一火锻造”与油炉加热“二火锻造”经济效益比较进行了简要论述。
【关键词】设计应用；运行情况；推广应用；效益比较公司锻工车间原轴承套圈锻造工艺采用的是油炉加热“二火锻造”，采用重油燃烧加热，不仅效率低、成本高，而且重油燃烧的过程中会产生大量的so2气体及烟尘,对环境造成了较大的污染。
随着公司挖潜降耗，积极开展技术改造活动，全力推进技术进步的不断深入，2003年初，公司组织以黄金勋为主等相关人员组成攻关小组，对锻造加工的加热方法做了大量的研究工作，进行了一系列的“一火锻造”工艺试验，通过论证，确定了采用中频感应加热，进行连续自动下料，组成“一火锻造”生产线的方案，并组织实施。
一、250kw中频感应加热自动下料“一火锻造”生产线的设计应用生产线用于锻造φ45mm-φ60mm长棒料（5~7m）料段相适应的锻件。
一）生产线的组成：生产线主要由以下四部分组成：1、自动送料装置：由储料台、翻料架和送料机组成。
2、中频感应加热装置：由中频电源（250kw/2.5khz）、感应加热器（两套，分别用于φ45mm-φ50mm及φ55mm-φ60mm棒料加热）、电容柜及机架组成。
3、自动下料装置：主要由下料冲床和下料组合模具组成。
4、电气系统：主要由红外测温装置、变频调速装置及其它控制电路组成。
二）生产线的设计要点：1、为实现“一火锻造”，下料组合模具对几个机构组合要求既要牢固可靠，结构紧凑，尽量缩短出炉口与下料刀片间的距离，减少加热后棒料热量的损耗，又必须保证安装、更换模具的方便，因此下料组合模具的设计是整个自动下料装置的关键。
为了确保下料精度，该下料组合模具在设计上采用了“刚性发讯机构”、“封闭式导轨导向装置”、“斜面、杠杆复合式增压机构”等新的设计方案。

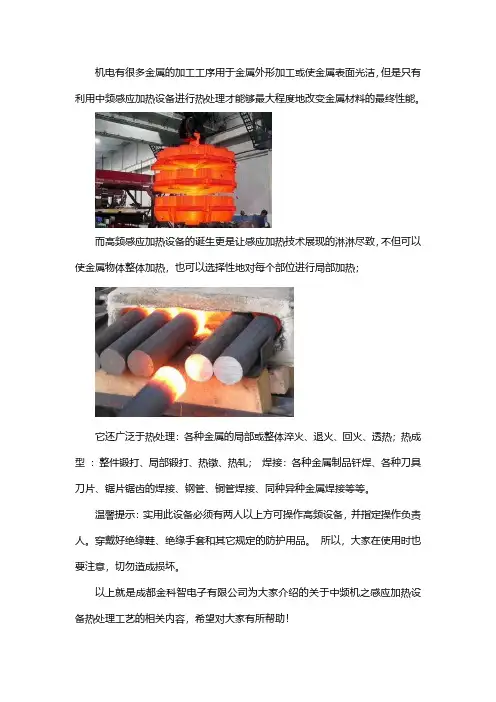

机电有很多金属的加工工序用于金属外形加工或使金属表面光洁，但是只有利用中频感应加热设备进行热处理才能够最大程度地改变金属材料的最终性能。
而高频感应加热设备的诞生更是让感应加热技术展现的淋淋尽致，不但可以使金属物体整体加热，也可以选择性地对每个部位进行局部加热；
它还广泛于热处理：各种金属的局部或整体淬火、退火、回火、透热；热成型：整件锻打、局部锻打、热镦、热轧；焊接：各种金属制品钎焊、各种刀具刀片、锯片锯齿的焊接、钢管、铜管焊接、同种异种金属焊接等等。
温馨提示：实用此设备必须有两人以上方可操作高频设备，并指定操作负责人。
穿戴好绝缘鞋、绝缘手套和其它规定的防护用品。
所以，大家在使用时也要注意，切勿造成损坏。
以上就是成都金科智电子有限公司为大家介绍的关于中频机之感应加热设备热处理工艺的相关内容，希望对大家有所帮助！。
轴承套圈热处理涨形法
轴承套圈的热处理涨形法（Inductive Shrink Fitting）是一种常用的装配方法，用于将套圈安装在轴上。
它利用热膨胀原理，通过加热套圈使其膨胀，然后迅速将其滑入轴上，等冷却后套圈收缩并紧密贴合轴。
下面是涨形法的一般步骤：
1.准备工作：将轴和套圈进行清洁，并确保两者的尺寸和几
何形状符合要求。
检查套圈和轴的尺寸配合要求，并确保
表面粗糙度符合要求。
2.加热套圈：使用一个适当的加热装置，例如感应加热器，
将套圈加热至适当的温度。
加热应均匀，使套圈达到膨胀
所需的尺寸。
温度根据套圈和轴材料的热膨胀系数决定，
通常在相对低温下进行以确保套圈不过热或发生变形。
3.安装套圈：迅速将加热后的套圈滑入轴上。
在滑入过程中，
使用适当的工具，如油压或液压机等，辅助安装套圈。
确
保套圈在正确的位置，并且与轴完全接触。
4.冷却和固化：等待套圈完全冷却，使其收缩并紧密配合轴。
这通常需要等待套圈达到室温。
涨形法可以实现高精度和紧密的套圈安装，确保轴与套圈之间的连接紧固可靠。
然而，在使用涨形法时需要注意以下几点：•保持合适的温度和加热时间，避免过热或变形。
•确保套圈和轴的尺寸配合良好，以避免过松或过紧。
•选择适当的润滑剂，以便套圈顺利滑入轴。
•采取适当的安全措施，如佩戴防护手套和眼睛。
通过正确的操作和控制，涨形法可以有效地实现装配要求，并提供可靠的轴承套圈连接。

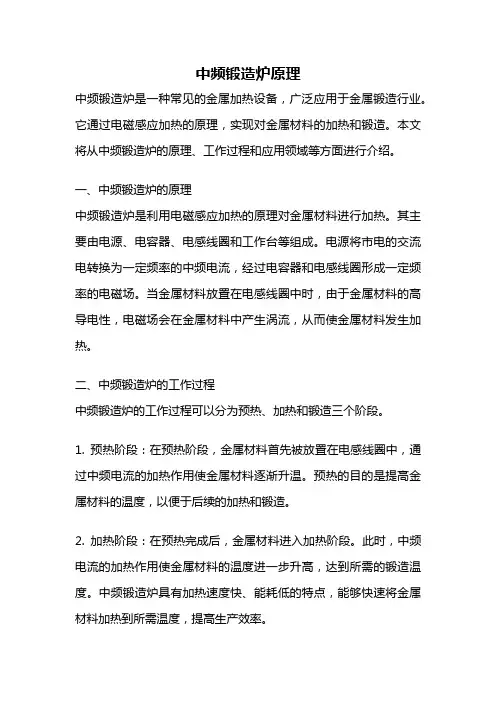

中频锻造炉原理中频锻造炉是一种常见的金属加热设备，广泛应用于金属锻造行业。
它通过电磁感应加热的原理，实现对金属材料的加热和锻造。
本文将从中频锻造炉的原理、工作过程和应用领域等方面进行介绍。
一、中频锻造炉的原理中频锻造炉是利用电磁感应加热的原理对金属材料进行加热。
其主要由电源、电容器、电感线圈和工作台等组成。
电源将市电的交流电转换为一定频率的中频电流，经过电容器和电感线圈形成一定频率的电磁场。
当金属材料放置在电感线圈中时，由于金属材料的高导电性，电磁场会在金属材料中产生涡流，从而使金属材料发生加热。
二、中频锻造炉的工作过程中频锻造炉的工作过程可以分为预热、加热和锻造三个阶段。
1. 预热阶段：在预热阶段，金属材料首先被放置在电感线圈中，通过中频电流的加热作用使金属材料逐渐升温。
预热的目的是提高金属材料的温度，以便于后续的加热和锻造。
2. 加热阶段：在预热完成后，金属材料进入加热阶段。
此时，中频电流的加热作用使金属材料的温度进一步升高，达到所需的锻造温度。
中频锻造炉具有加热速度快、能耗低的特点，能够快速将金属材料加热到所需温度，提高生产效率。
3. 锻造阶段：在加热到所需温度后，金属材料进入锻造阶段。
锻造过程中，通过对金属材料施加压力，使其发生塑性变形，从而得到所需的形状和尺寸。
中频锻造炉具有加热均匀、温度控制精确的特点，能够保证金属材料的锻造质量。
三、中频锻造炉的应用领域中频锻造炉广泛应用于金属锻造行业，主要用于锻造各种金属零件和工件。
它适用于各种金属材料的锻造加热，如钢、铁、铜、铝等。
中频锻造炉可以用于锻造各种形状的金属材料，如轴承、齿轮、螺栓等。
它具有加热速度快、温度控制精确的优点，可以满足不同工件的锻造要求。
四、总结中频锻造炉是一种利用电磁感应加热的设备，能够快速将金属材料加热到所需温度，并通过施加压力实现金属材料的塑性变形。
它广泛应用于金属锻造行业，可以用于锻造各种形状和材料的金属工件。
中频锻造炉具有加热速度快、能耗低、温度控制精确等优点，能够提高生产效率和产品质量。
