探究弹簧弹力与弹簧形变量的关系

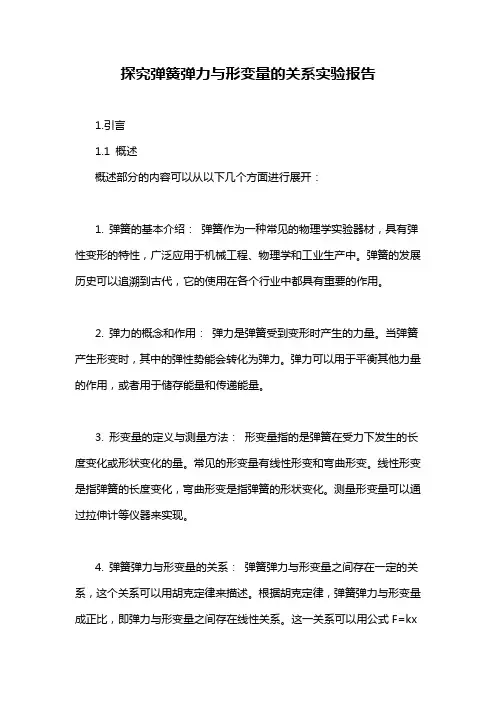

探究弹簧弹力与形变量的关系实验报告1.引言1.1 概述概述部分的内容可以从以下几个方面进行展开：1. 弹簧的基本介绍：弹簧作为一种常见的物理学实验器材，具有弹性变形的特性，广泛应用于机械工程、物理学和工业生产中。

弹簧的发展历史可以追溯到古代，它的使用在各个行业中都具有重要的作用。

2. 弹力的概念和作用：弹力是弹簧受到变形时产生的力量。

当弹簧产生形变时，其中的弹性势能会转化为弹力。

弹力可以用于平衡其他力量的作用，或者用于储存能量和传递能量。

3. 形变量的定义与测量方法：形变量指的是弹簧在受力下发生的长度变化或形状变化的量。

常见的形变量有线性形变和弯曲形变。

线性形变是指弹簧的长度变化，弯曲形变是指弹簧的形状变化。

测量形变量可以通过拉伸计等仪器来实现。

4. 弹簧弹力与形变量的关系：弹簧弹力与形变量之间存在一定的关系，这个关系可以用胡克定律来描述。

根据胡克定律，弹簧弹力与形变量成正比，即弹力与形变量之间存在线性关系。

这一关系可以用公式F=kx来表示，其中F表示弹力，k表示弹簧的弹性系数，x表示形变量。

综上所述，本实验报告旨在通过探究弹簧弹力与形变量的关系，验证弹力与形变量之间的线性关系，并进一步探讨弹簧的弹性特性。

通过实验的结果以及对实验的思考，我们可以对弹簧的特性和应用有更深入的理解。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在介绍整篇文章的组织方式和各个章节的主要内容，以便读者可以快速了解文章的总体结构和主题。

本篇实验报告共分为三个章节：引言、正文和结论。

引言部分首先概述了实验的背景和意义，引起读者的兴趣和关注。

然后介绍了整篇文章的结构，包括各个章节的主要内容和目的。

正文部分是实验报告的核心部分，分为三个小节：弹簧弹力的定义、形变量的定义以及弹簧弹力与形变量的关系。

在第一个小节中，将对弹簧弹力的定义进行详细讲解，包括弹簧的特性和受力情况。

第二个小节将介绍形变量的定义，包括不同类型的形变量（如拉伸、压缩等），以及测量形变量的方法。

探究弹簧弹力与形变量的关系特训目标特训内容目标1竖直悬挂法探究弹簧弹力与形变量的关系(1T-2T)目标2水平伸展法探究弹簧弹力与形变量的关系(3T-4T)目标3斜面延展法探究弹簧弹力与形变量的关系(5T-6T)目标4合成法探究弹簧弹力与形变量的关系(7T-8T)目标5杨氏模量(9T-10T)目标6串并联弹簧弹力与形变量的关系(11T-12T)目标7角度旋转法探究弹簧弹力与形变量的关系(13T-14T)【特训典例】一、竖直悬挂法探究弹簧弹力与形变量的关系1一兴趣小组想测量某根弹性绳的劲度系数(弹性绳的弹力与形变量遵守胡克定律)．他们设计了如图甲所示实验：弹性绳上端固定在细绳套上，结点为O，刻度尺竖直固定在一边，0刻度与结点O水平对齐，弹性绳下端通过细绳连接钩码，依次增加钩码的个数，分别记录下所挂钩码的总质量m和对应弹性绳下端P的刻度值x，如下表所示：钩码质量m/g20406080100120P点刻度值x/cm 5.53 5.92 6.30 6.677.027.40(1)请在图乙中，根据表中所给数据，充分利用坐标纸，作出m-x图象；(2)请根据图象数据确定：弹性绳原长约为cm，弹性绳的劲度系数约为N/m(重力加速度g取10m/s2，结果均保留三位有效数字)．(3)若实验中刻度尺的零刻度略高于橡皮筋上端结点O，则由实验数据得到的劲度系数将(选填“偏小”、“偏大”或“不受影响”)；若实验中刻度尺没有完全竖直，而读数时视线保持水平，则由实验数据得到的劲度系数将(选填“偏小”、“偏大”或“不受影响”)。

【答案】 5.10~5.2552.2~55.8不受影响偏小【详解】(1)[1]作出m-x图象如图；(2)[2][3]根据图象数据确定：弹性绳原长约为5.20cm ，弹性绳的劲度系数约为k =F Δx=120×10-3×10(7.40-5.20)×10-2N /m =54.5N /m(3)[4][5]若实验中刻度尺的零刻度略高于橡皮筋上端结点O ，则由实验数据得到的劲度系数将不受影响；若实验中刻度尺没有完全竖直，而读数时视线保持水平，则测得的弹簧伸长量偏大，则由实验数据得到的劲度系数将偏小。

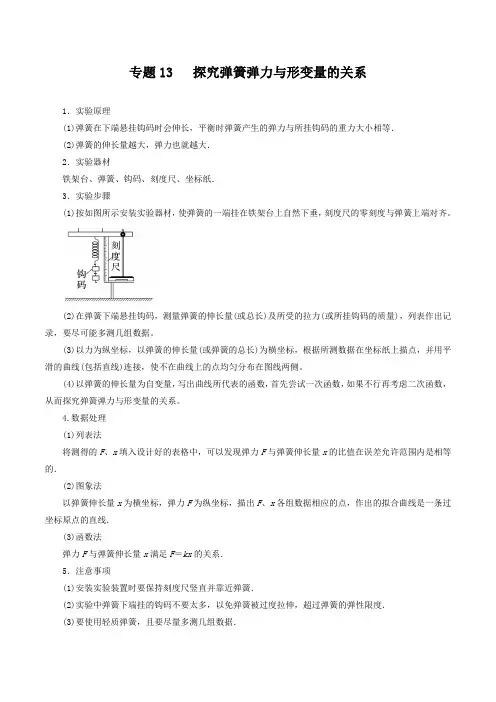

专题13 探究弹簧弹力与形变量的关系1．实验原理(1)弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小相等．(2)弹簧的伸长量越大，弹力也就越大．2．实验器材铁架台、弹簧、钩码、刻度尺、坐标纸．3．实验步骤(1)按如图所示安装实验器材，使弹簧的一端挂在铁架台上自然下垂，刻度尺的零刻度与弹簧上端对齐。

(2)在弹簧下端悬挂钩码，测量弹簧的伸长量(或总长)及所受的拉力(或所挂钩码的质量)，列表作出记录，要尽可能多测几组数据。

(3)以力为纵坐标，以弹簧的伸长量(或弹簧的总长)为横坐标，根据所测数据在坐标纸上描点，并用平滑的曲线(包括直线)连接，使不在曲线上的点均匀分布在图线两侧。

(4)以弹簧的伸长量为自变量，写出曲线所代表的函数，首先尝试一次函数，如果不行再考虑二次函数，从而探究弹簧弹力与形变量的关系。

4.数据处理(1)列表法将测得的F、x填入设计好的表格中，可以发现弹力F与弹簧伸长量x的比值在误差允许范围内是相等的．(2)图象法以弹簧伸长量x为横坐标，弹力F为纵坐标，描出F、x各组数据相应的点，作出的拟合曲线是一条过坐标原点的直线．(3)函数法弹力F与弹簧伸长量x满足F＝kx的关系．5．注意事项(1)安装实验装置时要保持刻度尺竖直并靠近弹簧．(2)实验中弹簧下端挂的钩码不要太多，以免弹簧被过度拉伸，超过弹簧的弹性限度．(3)要使用轻质弹簧，且要尽量多测几组数据．(4)观察所描点的走向，不要画折线．(5)记录数据时要注意统一单位．6．误差分析系统误差：钩码标值不准确和弹簧自身重力的影响造成系统误差．偶然误差：(1)弹簧长度测量不准（固定刻度尺，多测几次）．(2)描点、作图不准（坐标轴的标度尽量大一些，描线时让尽可能多的点落在线上或均匀分布于线的两侧）．考点一基本实验1．（2022·新疆·模拟预测）某实验小组采用如图甲所示的装置探究在弹性限度内弹簧弹力与弹簧伸长量的关系，测得弹簧弹力F随弹簧伸长量x变化的图像如图乙所示。

实验二探究弹簧弹力与形变量的关系素养目标1.会通过实验探究弹簧弹力与形变量的关系.2.进一步理解胡克定律，掌握以胡克定律为原理的拓展实验的分析方法.返回导航返回导航一、实验思路与操作装直图与思路思路：需要测量多组弹簧弹力和形变量的数据.弹力的测量：钩码标值.形变量的测量：刻度尺•/(1)测)安图安装实验装置，记下弹簧下端不挂钩码时所对应的刻度1。

・(2)测总长和弹力：在弹簧下端悬挂一个钩码，平衡时记下弹簧的总长度并记下钩码的重力.(3)重复：增加钩码的个数，重复上述实验过程，将数据填入表格，以尸表示弹力，/表示弹簧的总长度，x=l~l Q表示弹簧的伸长量.(4)作图：坐标轴标度要适中，单位要标注；连线时采用拟合法减小偶然误差.返回导航二、数据处理及分析1.图像法：根据测量数据，在建好直角坐标系的坐标纸上描点.以弹簧的弹力尸为纵轴，弹簧的伸长量、为横轴，根据描点的情况，作出一条经过原点的直线.2?初表保将实验数据填入表中，研究测量的数据，可发现在实验误差允许的范围内，弹力与弹簧伸长量的比值不变.返回导航注意事项(1)对钩码的要求①所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度.②每次所挂钩码的质量差尽量大一些，从而使坐标上描的点尽可能稀，这样作出的图线更精确.(2)测量与记录数据①测弹簧长度时，一定要在弹簧竖直悬挂且处于平衡状态时测量.②记录数据时要注意弹力及弹簧伸长量的对应关系及单位.(3)画图像描点画线时，注意一定要使尽可能多的点落在线上，其余各点均匀分布在线的两侧.返回导航误差分析(1)弹簧所受拉力大小的不稳定易造成误差，使弹簧的一端固定，通过在另一端悬挂钩码来产生对弹簧的拉力，可以提高实验的准确度. (2)弹簧长度的测量是本实验的主要误差来源，测量时尽量精确地测量弹簧的长度.(3)描点、作图不准确也会造成误差.返回导航返回导航考点一教材原型实验例1如图甲所示，用铁架台、弹簧和多个己知质量且质量相等的钩码探究在弹性限度内弹簧弹力与形变量的关系.m甲返回导航(1)为完成实验，还需要的实验器材有刻度尺.(2)实验中需要测量的物理量有弹簧原长、弹簧挂不同个数的钩码时所对应的伸长量(或对应的弹簧长度). (3)图乙是弹簧弹力尸与弹簧伸长量洛勺F-x图像，由此可求出弹簧的劲度系数为200N/m.图像不过原点的原因是弹簧自身存在重力.解析：(1)根据实验原理可知还需要刻度尺来测量弹簧原长和形变量.(2)根据实验原理知，实验中需要测量的物理量有弹簧的原长、弹簧挂不同个数的钩码时所对应的伸长量(或对应的弹簧长度).(3)取题图乙中(0.5,0)和(3.5,6)两个点，代入F=kx,可得200N/m,由于弹簧自身存在重力，使得弹簧不加外力时就有形变量.解析■答案返回导航(4)为完成该实验，设计的实验步骤如下：A.以弹簧伸长量为横坐标，弹力为纵坐标，描出各组3，F)对应的点，并用平滑的曲线连接起来；B.记下弹簧不挂钩码时其下端在刻度尺上的刻度/。

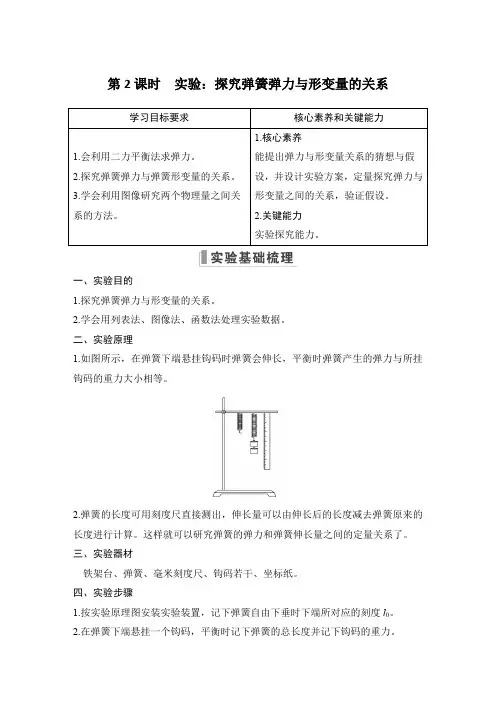

第2课时实验：探究弹簧弹力与形变量的关系学习目标要求核心素养和关键能力1.会利用二力平衡法求弹力。

2.探究弹簧弹力与弹簧形变量的关系。

3.学会利用图像研究两个物理量之间关系的方法。

1.核心素养能提出弹力与形变量关系的猜想与假设，并设计实验方案，定量探究弹力与形变量之间的关系，验证假设。

2.关键能力实验探究能力。

一、实验目的1.探究弹簧弹力与形变量的关系。

2.学会用列表法、图像法、函数法处理实验数据。

二、实验原理1.如图所示，在弹簧下端悬挂钩码时弹簧会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小相等。

2.弹簧的长度可用刻度尺直接测出，伸长量可以由伸长后的长度减去弹簧原来的长度进行计算。

这样就可以研究弹簧的弹力和弹簧伸长量之间的定量关系了。

三、实验器材铁架台、弹簧、毫米刻度尺、钩码若干、坐标纸。

四、实验步骤1.按实验原理图安装实验装置，记下弹簧自由下垂时下端所对应的刻度l0。

2.在弹簧下端悬挂一个钩码，平衡时记下弹簧的总长度并记下钩码的重力。

3.增加钩码的个数，重复上述实验过程，将数据填入表格，以F表示弹力，l表示弹簧的总长度，x＝l－l0表示弹簧的伸长量。

五、数据处理1.以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图。

连接各点，得出弹力F随弹簧伸长量x变化的图线，如图所示。

2.以弹簧伸长量为自变量，写出弹力与弹簧伸长量之间的函数关系，函数表达式中常数即为弹簧的劲度系数，这个常数也可根据F－x图线的斜率求解，即k＝ΔF Δx。

六、误差分析1.弹簧原长及伸长量的测量都存在误差。

2.由于弹簧自身重力的影响造成误差，当未放重物时，弹簧在自身重力的作用下，已经有伸长量，这样在作图线时，图线在x轴有截距。

3.描点、作图不准确也会引起误差，所以每次所挂钩码的质量差适当大一些，从而使坐标纸上描的点尽可能分散，这样作出的图线更精确。

七、注意事项1.所挂钩码不要过重，以免弹簧被过分拉伸，超出其弹性限度。

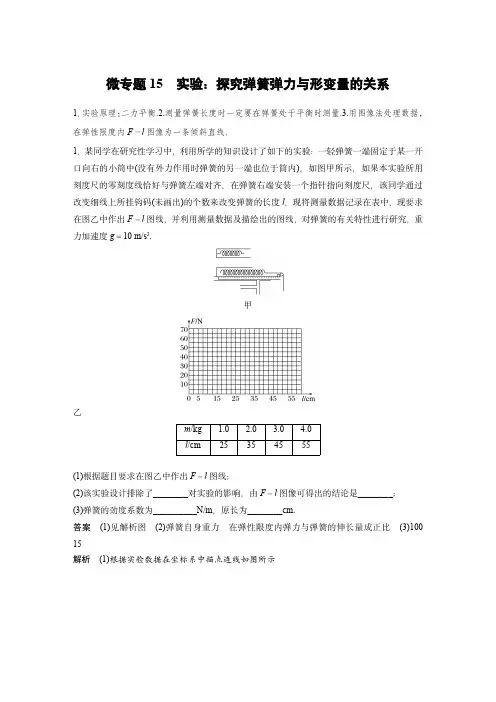

微专题15实验：探究弹簧弹力与形变量的关系1．实验原理：二力平衡.2.测量弹簧长度时一定要在弹簧处于平衡时测量.3.用图像法处理数据，在弹性限度内F－l图像为一条倾斜直线．1．某同学在研究性学习中，利用所学的知识设计了如下的实验：一轻弹簧一端固定于某一开口向右的小筒中(没有外力作用时弹簧的另一端也位于筒内)，如图甲所示，如果本实验所用刻度尺的零刻度线恰好与弹簧左端对齐，在弹簧右端安装一个指针指向刻度尺，该同学通过改变细线上所挂钩码(未画出)的个数来改变弹簧的长度l，现将测量数据记录在表中，现要求在图乙中作出F－l图线，并利用测量数据及描绘出的图线，对弹簧的有关特性进行研究，重力加速度g＝10m/s2.甲乙m/kg 1.0 2.0 3.0 4.0l/cm25354555(1)根据题目要求在图乙中作出F－l图线；(2)该实验设计排除了________对实验的影响，由F－l图像可得出的结论是________；(3)弹簧的劲度系数为__________N/m，原长为________cm.答案(1)见解析图(2)弹簧自身重力在弹性限度内弹力与弹簧的伸长量成正比(3)100 15解析(1)根据实验数据在坐标系中描点连线如图所示(2)把弹簧竖直悬挂进行实验时，由于弹簧自身的重力往往使弹簧长度的测量存在误差，本实验把弹簧水平放置进行实验，排除了弹簧自身重力对实验的影响；根据图像结合数学知识可知，图线与横轴的交点的横坐标表示弹簧的原长，由图线可建立F 与l 的函数关系F ＝k (l －l 0)图线的斜率为k ＝ΔFΔl说明在弹性限度内，弹力与弹簧的伸长量成正比；(3)根据胡克定律有F ＝k (l －l 0)说明弹簧的劲度系数大小等于图线的斜率，故k ＝ΔFΔl ＝40－10 55－25 ×10－2N/m ＝100N/m弹簧原长l 0＝15cm.2．(2023·广东中山市检测)某学习小组用如图甲所示的装置来“探究弹簧弹力与形变量的关系”，主要步骤如下：a ．把弹簧平放在水平桌面上，测出弹簧的原长x 0；b ．测出一个钩码的质量m 0；c ．将该弹簧悬吊在铁架台上让弹簧自然下垂，测出此时弹簧长度l 0；d ．挂上一个钩码，测出此时弹簧长度l 1；e ．之后逐渐增加钩码的个数，并测出弹簧对应的长度分别为l i (i 为钩码个数)；f ．计算出x ＝l i －x 0，用x 作为横坐标，钩码的总质量作为纵坐标，作出的图线如图乙所示．请根据以上操作、记录和图像回答以下问题：(1)你认为m －x 图像不过原点的原因是________；(2)已知钩码质量m 0＝0.20kg ，重力加速度g ＝9.8m/s 2，利用图乙求得弹簧劲度系数k ＝________N/m(保留两位有效数字)；(3)m －x 图像没过坐标原点，对于测量弹簧的劲度系数________(选填“有”或“无”)影响；(4)将x ＝l i －l 0作为横坐标，钩码的总质量作为纵坐标，实验得到图线应是图中的________．(填写下列四幅图对应的字母选项)答案(1)弹簧自重的影响(2)2.6×102(3)无(4)A解析(1)m－x图像不过原点，即弹簧自然下垂时其长度大于平放在水平桌面上的长度，这是由于弹簧自重的影响；g＝2.6×102N/m(2)图像的斜率与g的乘积表示劲度系数，即k＝ΔmΔx(3)设由于弹簧自重引起的伸长量为Δl，则根据胡克定律有im0g＝k(x－Δl)由上式可知实际作出的图像的斜率由劲度系数决定，所以图像不过坐标原点，对于测量弹簧的劲度系数无影响；(4)将x＝l i－l0作为横坐标，钩码的总质量作为纵坐标，则此时的x为弹簧伸长量的真实值，消除了弹簧自重的影响，所作图像应为过原点的倾斜直线．故选A.3.(2023·天津市模拟)某同学用图(a)所示装置做“探究弹簧弹力与形变量的关系”的实验．(1)请按合理的操作顺序将步骤的序号写在横线上________；A．以弹簧长度l为横坐标，以钩码质量m为纵坐标，标出各组数据(l，m)对应的点，并用平滑的曲线或直线连接起来；B．记下弹簧下端不挂钩码时，其下端A处指针所对刻度尺上的刻度l0；C．将铁架台固定于桌上，将弹簧一端系于横梁上，在弹簧附近竖直固定一把刻度尺；D．依次在弹簧下端挂上1个、2个、3个……钩码，待钩码静止后，读出弹簧下端指针指示的刻度记录在表格内，然后取下钩码；E．由m－l图像，进一步找出弹簧弹力与弹簧形变量之间的关系．(2)图(b)为根据实验测得数据标出的对应点，在图中作出钩码质量m与弹簧长度l间的关系图线；(3)由图像可知，弹簧下端不挂钩码时，指针A处所对刻度尺上的刻度l0＝________cm；(4)此弹簧的劲度系数k＝________N/m.(g取10m/s2，结果保留三位有效数字)答案(1)CBDAE(2)见解析图(3)15(4)12.5解析(1)本实验的操作步骤是：将铁架台固定于桌上，将弹簧一端系于横梁上，在弹簧附近竖直固定一把刻度尺，记下弹簧下端不挂钩码时，其下端A处指针所对刻度尺上的刻度l0，依次在弹簧下端挂上1个、2个、3个…钩码，待钩码静止后，读出弹簧下端指针指示的刻度记录在表格内，然后取下钩码，以弹簧长度l为横坐标，以钩码质量m为纵坐标，标出各组数据(l，m)对应的点，并用平滑的曲线或直线连接起来，由m－l图像，进一步找出弹簧弹力与弹簧形变量之间的关系．故步骤顺序为CBDAE.(2)舍去误差比较大的点，将其他点用直线拟合，如图所示．(3)图像的横截距即为弹簧下端不挂钩码时，指针A处所对刻度尺上的刻度l0＝15cm.(4)图像的斜率与重力加速度的乘积表示弹簧的劲度系数，即k＝0.30×10N/m＝39－15 ×10－212.5N/m.4．(2023·湖南省高三联考)某同学利用如图甲所示的装置测量轻弹簧的劲度系数．其中支架带有游标尺和主尺，游标尺(带固定的指针)和主尺通过支架固定．一轻质弹簧穿在细杆上，左端固定，右端与细绳连接，且细绳跨过光滑定滑轮，其下端可以悬挂若干质量均为50g的砝码．弹簧右端连有一竖直指针，所在位置可通过主尺读出．实验步骤如下：(1)在绳下端悬挂一个砝码，调整滑轮，使弹簧与滑轮间的细线水平且弹簧与细杆没有接触，调整游标尺，使指针与弹簧右端指针对齐．游标卡尺读数如图乙所示，为________mm.(2)逐次增加砝码个数，并重复步骤(1)(保持弹簧在弹性限度内)．(3)用n 表示砝码的个数，L 表示相应的指针位置，将获得的数据记录在表格内.n 12345m /g 50100150200250重力G /N 0.490.98 1.47 1.96 2.45L /mm63.773.583.293.1102.9(4)根据上表的实验数据在图中补齐数据点并作出F －L 图像，得弹簧的劲度系数k ＝________N/m.(结果保留两位有效数字)答案(1)63.7(4)见解析图50解析(1)游标卡尺主尺读数为63mm ，游标尺读数为7×0.1mm ＝0.7mm ，则游标卡尺读数为63.7mm.(4)根据表格数据，绘图如下根据胡克定律k ＝ΔFΔL＝50N/m.5．(2023·广东惠州市博罗中学月考)如图甲所示，是某同学探究弹簧弹力大小与弹簧形变量的关系的实验装置，两水平定滑轮固定于P 、Q 两点，一条轻绳跨过定滑轮P 、Q ，左端挂上钩码，其中钩码的个数可加减，绳子右端与弹簧上端连接，弹簧竖直地固定在水平地面上，且弹簧外面套有一足够光滑、直径稍微比弹簧横截面大一些的透明圆筒，旁边竖直固定的刻度尺可以方便地读出弹簧的形变量．根据平衡时左边所挂钩码的质量就可以得到弹簧的弹力大小，或者将定滑轮上的细线撤走后，在圆筒内的弹簧上面放钩码，根据平衡条件读出此时钩码的质量和弹簧的压缩量，就可以简单方便地将力与形变量的关系作出来，如图乙所示．(1)根据测量数据，该弹簧的劲度系数是________(保留三位有效数字)；(2)图线不过原点的原因是______________；(3)实验时该同学所用钩码有的已经被磨损，它测出来弹簧的劲度系数与实际值相比________(填“偏大”“相等”或“偏小”)．答案(1)21.4N/m(21.0～23.0N/m)(2)弹簧本身有质量，受弹簧重力的影响(3)偏大解析(1)由胡克定律可知图线的斜率表示弹簧的劲度系数的倒数，所以有1k＝ΔxΔF，得到k＝21.4N/m.(2)因为弹簧是竖直固定的，其本身有质量，受重力的影响，所以作出的图线不过原点．(3)所用钩码有磨损，其实际质量变小，故对应作出的图线的斜率偏小，由1k＝ΔxΔF知测得弹簧的劲度系数偏大．。

弹簧弹力和形变量
弹簧的弹力与形变量之间存在直接的关系。

形变量是弹簧由于外力作用而产生的长度变化，一般以拉伸或压缩的形式出现。

当弹簧形变量时，弹力的大小会发生变化。

一般来说，弹簧的弹力会随着形变量的增加而增加。

这是因为弹簧的弹力是由其内部的分子之间的相互作用力产生的，当弹簧形变时，分子之间的距离发生变化，导致分子间的相互作用力发生变化，从而产生弹力。

在弹性限度内，弹簧的弹力与形变量成正比。

这个关系可以用公式 F=kx 来表示，其中 F 是弹簧的弹力，k 是弹簧的劲度系数，x 是弹簧的形变量。

劲度系数 k 是一个常数，它描述了一个变形单位所产生的力的大小。

这意味着，如果形变量是1单位，弹簧产生的弹力就是劲度系数k乘以1单位。

需要注意的是，超过弹性限度后，弹簧的弹力与形变量的关系不再成立。

这是因为在弹性限度之外，弹簧的材料性质和结构会发生变化，导致弹力与形变量之间的关系不再呈线性关系。
