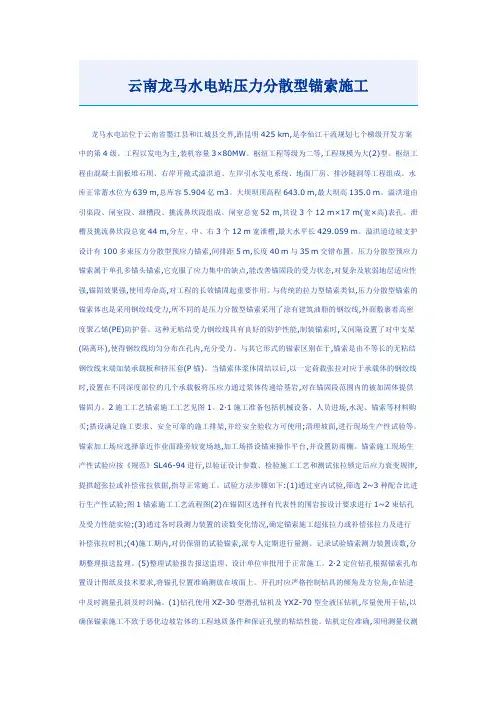

云南龙马水电站压力分散型锚索施工龙马水电站位于云南省墨江县和江城县交界,距昆明425 km,是李仙江干流规划七个梯级开发方案中的第4级。
工程以发电为主,装机容量3×80MW。
枢纽工程等级为二等,工程规模为大(2)型。
枢纽工程由混凝土面板堆石坝、右岸开敞式溢洪道、左岸引水发电系统、地面厂房、排沙隧洞等工程组成。
水库正常蓄水位为639 m,总库容5.904亿m3。
大坝坝顶高程643.0 m,最大坝高135.0 m。
溢洪道由引渠段、闸室段、泄槽段、挑流鼻坎段组成。
闸室总宽52 m,共设3个12 m×17 m(宽×高)表孔。
泄槽及挑流鼻坎段总宽44 m,分左、中、右3个12 m宽泄槽,最大水平长429.059 m。
溢洪道边坡支护设计有100多束压力分散型预应力锚索,间排距5 m,长度40 m与35 m交错布置。
压力分散型预应力锚索属于单孔多锚头锚索,它克服了应力集中的缺点,能改善锚固段的受力状态,对复杂及软弱地层适应性强,锚固效果强,使用寿命高,对工程的长效锚固起重要作用。
与传统的拉力型锚索类似,压力分散型锚索的锚索体也是采用钢绞线受力,所不同的是压力分散型锚索采用了涂有建筑油脂的钢绞线,外面敷裹着高密度聚乙烯(PE)防护套。
这种无粘结受力钢绞线具有良好的防护性能,制装锚索时,又间隔设置了对中支架(隔离环),使得钢绞线均匀分布在孔内,充分受力。
与其它形式的锚索区别在于,锚索是由不等长的无粘结钢绞线末端加装承载板和挤压套(P锚)。
当锚索体浆体固结以后,以一定荷载张拉对应于承载体的钢绞线时,设置在不同深度部位的几个承载板将压应力通过浆体传递给基岩,对在锚固段范围内的被加固体提供锚固力。
2施工工艺锚索施工工艺见图1。
2·1施工准备包括机械设备、人员进场,水泥、锚索等材料购买;搭设满足施工要求、安全可靠的施工排架,并经安全验收方可使用;清理坡面,进行现场生产性试验等。
锚索加工场应选择靠近作业面路旁较宽场地,加工场搭设锚束操作平台,并设置防雨棚。
