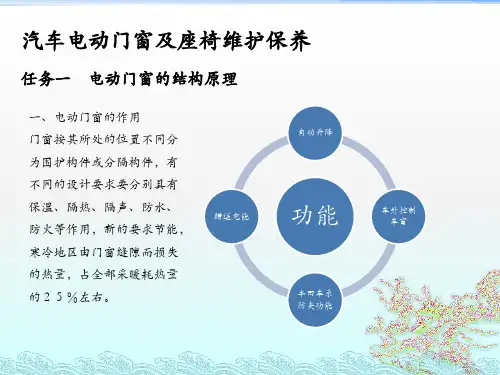

汽车电动门窗及座椅维护保养培训教材

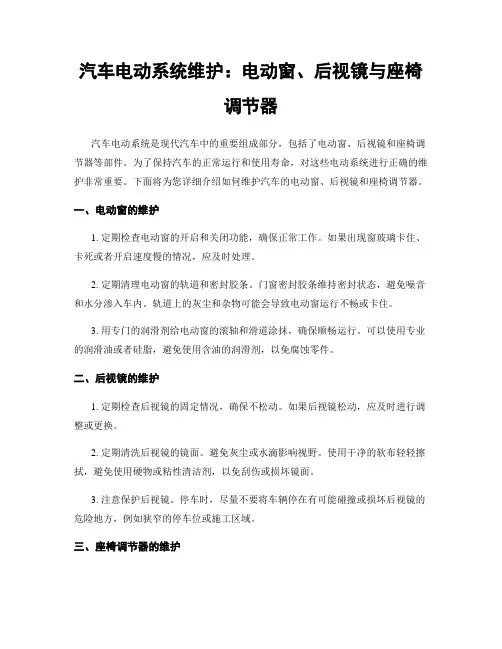

汽车电动系统维护：电动窗、后视镜与座椅调节器汽车电动系统是现代汽车中的重要组成部分，包括了电动窗、后视镜和座椅调节器等部件。

为了保持汽车的正常运行和使用寿命，对这些电动系统进行正确的维护非常重要。

下面将为您详细介绍如何维护汽车的电动窗、后视镜和座椅调节器。

一、电动窗的维护1. 定期检查电动窗的开启和关闭功能，确保正常工作。

如果出现窗玻璃卡住、卡死或者开启速度慢的情况，应及时处理。

2. 定期清理电动窗的轨道和密封胶条。

门窗密封胶条维持密封状态，避免噪音和水分渗入车内。

轨道上的灰尘和杂物可能会导致电动窗运行不畅或卡住。

3. 用专门的润滑剂给电动窗的滚轴和滑道涂抹，确保顺畅运行。

可以使用专业的润滑油或者硅脂，避免使用含油的润滑剂，以免腐蚀零件。

二、后视镜的维护1. 定期检查后视镜的固定情况，确保不松动。

如果后视镜松动，应及时进行调整或更换。

2. 定期清洗后视镜的镜面。

避免灰尘或水滴影响视野。

使用干净的软布轻轻擦拭，避免使用硬物或粘性清洁剂，以免刮伤或损坏镜面。

3. 注意保护后视镜。

停车时，尽量不要将车辆停在有可能碰撞或损坏后视镜的危险地方，例如狭窄的停车位或施工区域。

三、座椅调节器的维护1. 定期检查座椅调节器的功能。

测试座椅的前后移动、靠背角度调整和座椅高低调整等功能是否正常工作。

如果发现异常，应及时维修或更换。

2. 定期清洁座椅和座椅调节器的控制按钮。

座椅上的灰尘和污渍可能会影响功能的灵敏度，使用中性清洁剂和柔软的布擦拭干净。

3. 避免座椅长时间处于同一位置。

长时间固定在同一位置不仅不利于座椅的保养，还可能引起疲劳驾驶。

驾驶过程中，可以适当调整座椅的角度和高低，保持舒适和正确的驾驶姿态。

维护汽车电动系统的步骤：1. 检查：定期检查电动窗、后视镜和座椅调节器是否正常工作，有无松动或损坏等情况。

2. 清洁：定期清洁电动窗轨道、密封胶条、后视镜镜面、座椅和座椅调节器的控制按钮，保持其清洁和良好的工作状态。

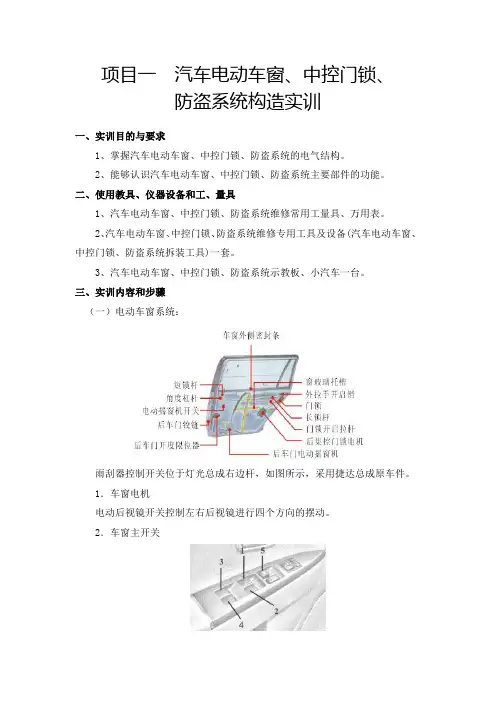

项目一汽车电动车窗、中控门锁、防盗系统构造实训一、实训目的与要求1、掌握汽车电动车窗、中控门锁、防盗系统的电气结构。

2、能够认识汽车电动车窗、中控门锁、防盗系统主要部件的功能。

二、使用教具、仪器设备和工、量具1、汽车电动车窗、中控门锁、防盗系统维修常用工量具、万用表。

2、汽车电动车窗、中控门锁、防盗系统维修专用工具及设备(汽车电动车窗、中控门锁、防盗系统拆装工具)一套。

3、汽车电动车窗、中控门锁、防盗系统示教板、小汽车一台。

三、实训内容和步骤（一）电动车窗系统：雨刮器控制开关位于灯光总成右边杆，如图所示，采用捷达总成原车件。

1．车窗电机电动后视镜开关控制左右后视镜进行四个方向的摆动。

2．车窗主开关1驾驶侧的车窗开关，2前乘客侧车窗开关，3左后车窗开关，4右后车窗开关，5车窗上锁开关3．车窗副开关4．车窗锁止按钮1上锁，2开锁按下车窗上锁开关后，仅驾驶座电动窗主开关可以操作，但只能开启或关闭驾驶座电动窗，无法开启或关闭另外3个门的电动窗，且电动窗副开关无法控制电动窗的升降。

（二）中控门锁防盗系统1.中控锁电机雨刮器器总成含有电动机、减速器、四连杆机构、刮水臂心轴、刮水片总成等。

2.中控盒3.遥控器雨刮器器电动机采用3刷结构以方便变速。

间歇时间由间歇继电器控制，利用电机的回位开关触点与继电器电阻电容的充放电功能使雨刮器器按照一定周期刮扫。

雨刮器器的刮片胶条是直接清除玻璃上雨水和污垢的工具。

刮片胶条通过弹簧条压向玻璃表面，它的唇口必须与玻璃角度配合一致，方能达到所要求的性能。

（三）．电动后视镜系统后视镜包括左右后视镜，固定于车辆左右两侧，引出三条线控制后视镜内电机转动；电动外后视镜的外形及内部结构：主要以枢轴为中心，由使后视镜能进行上下和左右方向灵活变换位置的两个独立的微电机、永久磁铁及霍尔IC等组成。

后视镜由一个开关控制，能多方向运动，可使一个微电机工作或两个同时工作。

四、实训操作注意事项1．检查元器件线路时，要求使用数字式万用表，增加准确度；2．使用前，先插上电源插头，再打开点火开关；关闭电源前，先关闭点火开关，再拔下电源插头；3．测量台架有关参数时，不得短路台架上的接线端子，防止出现短路事故；4．台架检修时，注意不能在测量端子上借电，因为端子线只用于测量，不能用于对大功率元器件供电；5．台架检修时，注意220V高压电触点，防止高压伤人或损坏低压线路元器件；6．安装12V接头时，要分清正负极，防止线路短路，损坏导线和元器件；7．禁止短路面板上的检测端子，以防短路损坏导线和元器件。

项目三汽车电动车窗、中控门锁、防盗系统电路故障的检修实训一、实训目的与要求1、掌握汽车电动车窗、中控门锁、防盗系统电路故障诊断与排除方法；2、掌握汽车专用万用表的使用方法；二、使用教具、仪器设备和工、量具1、汽车电工维修常用工具、万用表。

2、汽车电动车窗、中控门锁、防盗系统示教板、小汽车一台。

三、实训内容和步骤1．电动车窗系统的基本检查流程对照故障作相应检查的准备：1.操作电动车窗系统，观察故障现象和确定故障部位。

2.有条件可以查阅相关资料，了解相关元件的位检查系统对应的保险丝或熔断器检查系统对应的车窗控制开关检查系统对应的车窗电机检查系统对应的线路检查车窗升降器机构（1）电动车窗主开关的检查如检查与规定不符，则更换开关。

（2）电动车窗副开关的检查如检查与规定不符，则更换开关。

（3）电动车窗电机的测试将电机接到蓄电池的+、极上，然后调反接线，观察电机是否可以正反转。

如检查与规定不符，则更换开关。

检查过程如下：( 1 )先拆除汽车左右两个车门上的内装饰板，取下电动车窗玻璃升降总控制开关及右车门上的电动玻璃升降控制开关，取下玻璃升降器电动机的线束插头，直接用12V 电源驱动车窗玻璃升降器的电动机。

①用12V 电源的正极、负极接电动车窗玻璃升降器电动机接线端子端子，这时两个车门上的车窗玻璃都可以升起，让车窗玻璃完全升起之后，插上电动车窗升降总控制开关，右前车门电动车窗玻璃升降器控制开关及两个车窗玻璃升降器电动机的线束插头。

当使用电动车窗玻璃升降器总控制开关控制两个车窗玻璃的控制开关控制右前车窗玻璃的升降动作时，右前车窗玻璃可放下，但放下以后就不能再升起。

②取下左前车门玻璃升降器电动机的线束插头，直接用12V 电源的正极、负极接左前车窗玻璃升降器电动机接线端子，这时左前车窗玻璃可以放下，车窗玻璃放下以后重新插上升降器电功机的线束插头。

检查发现，如果使用电动车窗升降器总控制开关控制车窗玻璃的升降动作时，可以控制左前车门的电动车窗玻璃的上升动作，而不能控制右前车门的电动车窗玻璃的上升动作。

汽车电动座椅维修手册一、安全须知1. 在进行任何维修工作之前，请确保车辆已经熄火并断开电源。

2. 使用安全手套和护目镜保护手部和眼睛。

3. 在解决电动座椅故障时，切勿触摸高压电路或电源线，以免触电。

二、基础维修工具以下是常用的基础维修工具，供您参考：1. 扳手套装：用于拧紧和松开螺丝。

2. 钳子：用于夹紧和固定小部件。

3. 绝缘胶带：用于包裹电线，防止电线磨损。

4. 电极焊接器：用于焊接和修复电线连接。

5. 多用途电表：用于测试电路和电源。

三、故障排除1. 电动座椅无法移动：a. 检查座椅的电源线是否连接松动或损坏。

b. 检查是否有保险丝烧断，如果有，请更换保险丝。

c. 检查座椅开关是否正常工作，如有损坏，请更换开关。

2. 座椅移动缓慢或卡住：a. 检查座椅轨道是否有杂物或污垢，如有，请清洁轨道。

b. 检查座椅导轨是否需要润滑，如需润滑，请使用专业润滑剂。

3. 座椅发出噪音：a. 检查座椅调节杆和支架是否有松动或损坏，如有，请紧固或更换零件。

b. 检查座椅内部弹簧是否变形或破损，如有，请修复或更换弹簧。

四、维护保养1. 定期清洁座椅面料，避免污垢积累。

2. 检查座椅调节机构和电源线连接是否松动，如有，请紧固连接。

3. 定期润滑座椅导轨和调节杆，以确保座椅灵活移动。

五、常见故障及处理方法故障一：“座椅无法前后移动”处理方法：1. 检查电源线连接是否良好。

2. 检查座椅调节开关是否工作正常。

3. 检查座椅导轨是否有异物阻塞。

故障二：“座椅电源无法打开”处理方法：1. 检查座椅电源线是否接触良好。

2. 检查保险丝是否烧断，如有，请更换保险丝。

故障三：“座椅发生异响”处理方法：1. 检查座椅调节杆和支架是否松动，如有，请紧固零件。

2. 检查座椅内部弹簧是否变形或破损，如有，请修复或更换弹簧。

六、注意事项1. 非专业人士请勿拆解或修复座椅内部结构。

2. 如无法解决故障，请向专业技师或经销商寻求帮助。

3. 在维修期间，务必断开座椅的电源线，避免意外触电。
