SAE花键标准简介(doc 5页)小圆直径：小圆直径（Dre , Di）是小圆所在圆的直径。

译者注：在《GB/T 3478.1-1995 圆柱直齿渐开线花键》中，将小圆直径定义为：内花键Dii 、外花键Die。

Nominal Clearance is the actual space width of an internal spline minus the actual tooth thickness of the mating external spline. It does not define the fit between mating members, because of the effect of variations.理论侧隙：理论侧隙是内花键的实际齿槽宽减去与之相互配合的外花键的实际齿厚所得的值。

由于内、外花键在配合时会产生一定的公差，所以理论侧隙不能够用于确定相互配合的内、外花键之间的间隙。

Out of Roundness is the variation of the spline from a true circular configuration.圆度：圆度是花键与真圆的圆廓之间的公差。

Parallelism Variation is the variation of parallelism of a single spline tooth with respect to any other single spline tooth (see Fig. 1b).平行度公差：平行度公差是单根键齿相对其它的单根键齿之间的平行度公差。

（见图Fig.1b）Pitch (P/Ps) is a combination number of a one-to-two ratio indicating the spline proportions; the upper or first number is the diametral pitch, the lower or second number is the stub pitch and denotes, as that fractional part of an inch, the basic radial length of engagement, both above and below the pitch circle.径节分数（P/Ps）：径节分数是由两个数组成的一个比率，它表示的是花键的比例；设这个比率为A/B（这个分数用英寸表示），则在这个分数中第一个数（分子）A表示的是花键的径节，第二个数（分母）B表示的是残余径节，径节表示的是在节圆上方的键齿在半径方向上的结合长度，残余径节表示的是在节圆下方的键齿在半径方向上的结合长度。

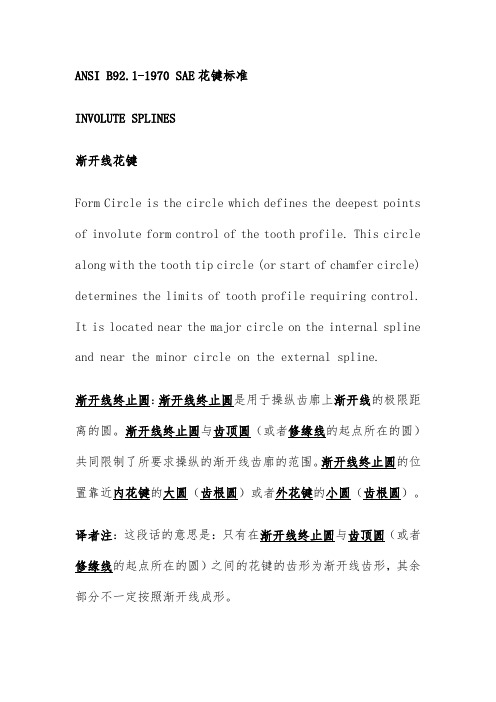

ANSI B92.1-1970 SAE花键标准INVOLUTE SPLINES渐开线花键Form Circle is the circle which defines the deepest points of involute form control of the tooth profile. This circle along with the tooth tip circle (or start of chamfer circle) determines the limits of tooth profile requiring control. It is located near the major circle on the internal spline and near the minor circle on the external spline.渐开线终止圆：渐开线终止圆是用于操纵齿廓上渐开线的极限距离的圆。

渐开线终止圆与齿顶圆（或者修缘线的起点所在的圆）共同限制了所要求操纵的渐开线齿廓的范围。

渐开线终止圆的位置靠近内花键的大圆（齿根圆）或者外花键的小圆（齿根圆）。

译者注：这段话的意思是：只有在渐开线终止圆与齿顶圆（或者修缘线的起点所在的圆）之间的花键的齿形为渐开线齿形，其余部分不一定按照渐开线成形。

译者注2：在《GB/T 3478.1-1995 圆柱直齿渐开线花键》中，将Form Cycle定义为两个圆：内花键的渐开线终止圆和外花键的渐开线起始圆。

而在本标准中，将这两个圆统称为Form Cycle，译者将Form Cycle翻译为渐开线终止圆。

Form Clearance (c F) is the radial depth of involute profile beyond the depth of engagement with the mating part. It allows for looseness between mating splines and for eccentricities between the minor circle (internal), the major circle (external), and their respective pitch circles.齿形裕度：齿形裕度（c F）是相互配合的内、外花键的渐开线齿廓在径向方向上的间隙。

sae常用花键参数摘要：一、前言二、SAE 花键概述1.花键定义2.SAE 花键分类三、SAE 常用花键参数1.键宽2.键高3.键槽深度4.齿数5.齿顶圆直径6.齿根圆直径7.齿距四、花键参数选择与应用1.参数选择依据2.应用领域五、总结正文：一、前言SAE 花键是一种常见的机械连接方式，广泛应用于汽车、机械等领域。

了解SAE 花键的常用参数对于设计和使用这种连接方式至关重要。

二、SAE 花键概述1.花键定义：花键是一种轴与轴孔间的连接方式，通过将轴的表面制成齿状，与轴孔的键槽相配合，实现轴与轴孔的连接。

2.SAE 花键分类：根据齿形和用途的不同，SAE 花键分为多种类型，如直齿花键、斜齿花键、圆弧齿花键等。

三、SAE 常用花键参数1.键宽：键宽是指花键齿的宽度，通常根据轴孔的尺寸和连接要求来选择。

2.键高：键高是指花键齿顶圆直径与齿根圆直径之间的距离。

3.键槽深度：键槽深度是指键槽底部的深度，与键高一起决定了花键齿的强度和连接性能。

4.齿数：齿数是指花键齿的数量，根据轴与轴孔的连接要求和齿轮的传动比来选择。

5.齿顶圆直径：齿顶圆直径是指花键齿的顶部圆直径。

6.齿根圆直径：齿根圆直径是指花键齿的底部圆直径。

7.齿距：齿距是指相邻两个花键齿之间的距离。

四、花键参数选择与应用1.参数选择依据：选择花键参数时，需要根据轴与轴孔的连接要求、载荷特性、工作环境等因素综合考虑。

2.应用领域：SAE 花键广泛应用于汽车、机械、工程等领域，如齿轮箱、传动轴、发动机等部件的连接。

五、总结了解SAE 常用花键参数对于设计和使用这种连接方式具有重要意义。

sae常用花键参数摘要：1.介绍SAE 花键的定义和作用2.SAE 花键的常用参数3.SAE 花键参数的选择与计算4.SAE 花键在实际应用中的优势正文：SAE 花键，全称是美国汽车工程师学会（Society of Automotive Engineers）花键，是一种用于连接轴和毂的机械连接件。

它具有较高的承载能力、传动效率和轴向定位精度，广泛应用于汽车、摩托车、工程机械等领域。

为了确保SAE 花键的性能和可靠性，需要对其进行合理的参数设计。

以下是SAE 花键的常用参数：1.直径系列：根据毂和轴的尺寸选择合适的花键直径。

2.齿数：用于表示花键的齿形数量，通常为偶数。

3.齿高：决定花键的齿顶高度，影响承载能力和齿根强度。

4.齿距：即相邻两个齿之间的距离，影响齿的承载能力和齿根的疲劳强度。

5.齿形：有直齿和斜齿两种，根据需要选择合适的齿形。

6.材料：选择合适的材料以满足连接件的性能要求。

在选择和计算SAE 花键参数时，需要考虑以下几点：1.根据毂和轴的尺寸选择合适的直径系列。

2.确保齿数符合使用要求，并保证齿根的强度。

3.根据使用条件选择合适的齿高和齿距，以兼顾承载能力和齿根疲劳强度。

4.根据传动要求选择齿形，直齿适用于低速、大扭矩传动，斜齿适用于高速、小扭矩传动。

5.选择合适的材料，保证连接件的性能和寿命。

SAE 花键在实际应用中具有以下优势：1.结构紧凑，安装简便，便于轴和毂的连接与拆卸。

2.承载能力高，能够承受较大的径向、轴向和弯矩载荷。

3.传动效率高，降低能耗，提高整机的动力性能。

4.轴向定位精度高，保证轴和毂的同轴度，减小轴向和径向跳动。

5.适应性强，可根据不同使用要求进行参数设计，满足各种工况的要求。

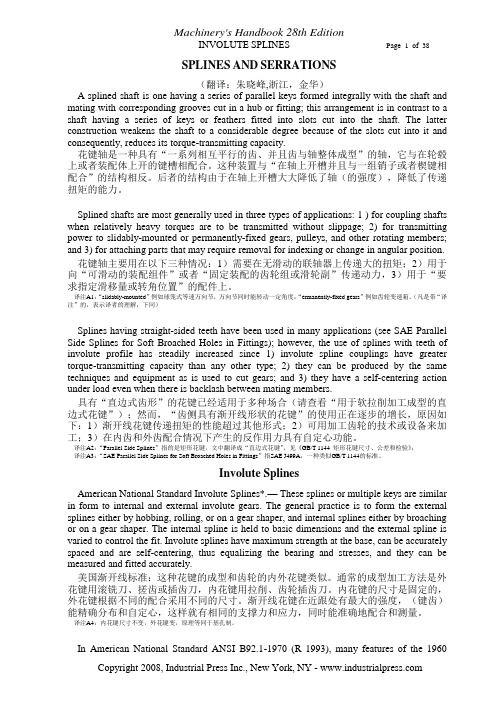

SPLINES AND SERRATIONS（翻译：朱晓峰,浙江，金华）A splined shaft is one having a series of parallel keys formed integrally with the shaft and mating with corresponding grooves cut in a hub or fitting; this arrangement is in contrast to a shaft having a series of keys or feathers fitted into slots cut into the shaft. The latter construction weakens the shaft to a considerable degree because of the slots cut into it and consequently, reduces its torque-transmitting capacity.花键轴是一种具有“一系列相互平行的齿、并且齿与轴整体成型”的轴，它与在轮毂上或者装配体上开的键槽相配合。

这种装置与“在轴上开槽并且与一组销子或者楔键相配合”的结构相反。

后者的结构由于在轴上开槽大大降低了轴（的强度），降低了传递扭矩的能力。

Splined shafts are most generally used in three types of applications: 1 ) for coupling shafts when relatively heavy torques are to be transmitted without slippage; 2) for transmitting power to slidably-mounted or permanently-fixed gears, pulleys, and other rotating members; and 3) for attaching parts that may require removal for indexing or change in angular position. 花键轴主要用在以下三种情况：1）需要在无滑动的联轴器上传递大的扭矩；2）用于向“可滑动的装配组件”或者“固定装配的齿轮组或滑轮副”传递动力，3）用于“要求指定滑移量或转角位置”的配件上。

翻译：朱晓峰节选至《美国机械工程师手册》第28版，有错之处，请指正。

SPLINES AND SERRATIONSA splined shaft is one having a series of parallel keys formed integrally with the shaft and mating with corresponding grooves cut in a hub or fitting; this arrangement is in contrast to a shaft having a series of keys or feathers fitted into slots cut into the shaft. The latter construction weakens the shaft to a considerable degree because of the slots cut into it and consequently, reduces its torque-transmitting capacity.花键轴是一种具有“一系列相互平行的齿、并且齿与轴整体成型”的轴，它与在轮毂上或者装配体上开的键槽相配合。

这种装置与“在轴上开槽并且与一组销子或者楔键相配合”的结构相反。

后者的结构由于在轴上开槽大大降低了轴（的强度），降低了传递扭矩的能力。

Splined shafts are most generally used in three types of applications: 1 ) for coupling shafts when relatively heavy torques are to be transmitted without slippage; 2) for transmitting power to slidably-mounted or permanently-fixed gears, pulleys, and other rotating members; and 3) for attaching parts that may require removal for indexing or change in angular position. 花键轴主要用在以下三种情况：1）需要在无滑动的联轴器上传递大的扭矩；2）用于向“可滑动的装配组件”或者“固定装配的齿轮组或滑轮副”传递动力，3）用于“要求指定滑移量或转角位置”的配件上。

翻译：朱晓峰节选至《美国机械工程师手册》第28版，有错之处，请指正。

SPLINESANDSERRATIONSA splined shaft is one having a series of parallel keys formed integrally with the shaft and mating with corresponding grooves cut in a hub or fitting; this arrangement is in contrast to a shaft having a series of keys or feathers fitted into slots cut into the shaft. The latter construction weakens the shaft to a considerable degree because of the slots cut into it and consequently, reduces its torque-transmitting capacity.花键轴是一种具有“一系列相互平行的齿、并且齿与轴整体成型”的轴，它与在轮毂上或者装配体上开的键槽相配合。

这种装置与“在轴上开槽并且与一组销子或者楔键相配合”的结构相反。

后者的结构由于在轴上开槽大大降低了轴（的强度），降低了传递扭矩的能力。

Splined shafts are most generally used in three types of applications: 1 ) for coupling shafts when relatively heavy torques are to be transmitted without slippage; 2) for transmitting power to slidably-mounted or permanently-fixed gears, pulleys, and other rotating members; and 3) for attaching parts that may require removal for indexing or change in angular position.花键轴主要用在以下三种情况：1）需要在无滑动的联轴器上传递大的扭矩；2）用于向“可滑动的装配组件”或者“固定装配的齿轮组或滑轮副”传递动力，3）用于“要求指定滑移量或转角位置”的配件上。

翻译：朱晓峰节选至《美国机械工程师手册》第28版，有错之处，请指正。

SPLINESANDSERRATIONSA splined shaft is one having a series of parallel keys formed integrally with the shaft and mating with corresponding grooves cut in a hub or fitting; this arrangement is in contrast to a shaft having a series of keys or feathers fitted into slots cut into the shaft. The latter construction weakens the shaft to a considerable degree because of the slots cut into it and consequently, reduces its torque-transmitting capacity.花键轴是一种具有“一系列相互平行的齿、并且齿与轴整体成型”的轴，它与在轮毂上或者装配体上开的键槽相配合。

这种装置与“在轴上开槽并且与一组销子或者楔键相配合”的结构相反。

后者的结构由于在轴上开槽大大降低了轴（的强度），降低了传递扭矩的能力。

Splined shafts are most generally used in three types of applications: 1 ) for coupling shafts when relatively heavy torques are to be transmitted without slippage; 2) for transmitting power to slidably-mounted or permanently-fixed gears, pulleys, and other rotating members; and 3) for attaching parts that may require removal for indexing or change in angular position.花键轴主要用在以下三种情况：1）需要在无滑动的联轴器上传递大的扭矩；2）用于向“可滑动的装配组件”或者“固定装配的齿轮组或滑轮副”传递动力，3）用于“要求指定滑移量或转角位置”的配件上。

花键标准.doc花键和轮齿花键轴是一种具有一系列与轴成一体的平行键并和相应的切在轮毂或装配件上的键槽相配合的轴；这种分布与一根轴上装有一系列键槽或楔形键槽与开有很多槽的轴相配合的情形形成对比。

后一种结构会在相当程度上减弱轴的强度，因为在轴上开很多槽会降低其传递扭矩的能力。

花键轴最常用的三种场合：1)用于无滑移地传递相对比较重的负荷的联轴器轴；2）用于传递动力的齿轮、滑轮和其它旋转设备，安装方式可以为滑移安装或固定式安装；3）对于要求在角度位置上要求有位移以计数或改变的附件。

具有直齿的花键应用于很多场合（见SAE装置中软拉削的平行花键）；不过，渐开线花键的使用正得到稳步的推广，原因有：1）渐开线花键比其它花键具有更大的传递扭矩的能力，2）它们可以用生产齿轮的相同技术和设备加工，3）尽管啮合件之间存在间隙，它们在负载状态下可以自动对中。

渐开线花键美国国家标准渐开线花键＊_这些花键或多键与渐开线内齿或外齿在成形方法上很相似。

通常方法是通过滚削、轧制或成形加工方法来加工外花键，用拉削或成形方法来加工内花键。

内花键作为基准尺寸，外花键根据配合的需要而采取不同的公差。

基本渐开线花键具有最大的强度，可以被准确地分开和自定心，这样可以高速轴承和应力，并且它们可以被准确测量和装配。

在美国国家标准ANSI B92.1-1970 (R1993)，保留了许多1960版标准中的特征，加上增加的三个精度等级，总计有4个精度等级。

“渐开线轮齿”这一术语，以前应用于45度压力角，已被删除，本标准现在共有30度、37.5度、45度压力角的渐开线花键。

这些渐开线花键的有关表格已作相应的排列。

“轮齿”这一术语不再应用本标准覆盖的花键中。

对于所有齿侧配合形式，本标准只有一种配合等级，就是以前的等级2。

等级1配合由于不常使用已被删除。

平齿根齿侧配合花键的大径已修改，并应用了一种覆盖了1950年和1960年版标准的公差。

以往标准中制定的互换性公差在后面“互换性“一节中给出。
