测井沉积特征分析

6.1 单井沉积相分析沉积相是沉积环境的物质表现，即指一定的沉积环境以及在该环境中形成的沉积物特征的综合。

沉积相标志的获取和确定主要来自三个方面：地质、地震与钻井。

钻井资料——岩心与测井是地下沉积相确定的最直接、最可靠的相标志，也是进行层序划分的核心内容之一。

综合地质与测井特征两方面的研究，结合区域地质研究资料，研究了单井的沉积相发育特征，总结出其纵向演化和横向相变规律。

6.1.1 测井沉积相研究6.1.1.1 测井相分析的基本原理和方法测井相分析的基本原理就是从一组能反映地层特征的测井响应中，提取测井曲线特征，包括幅度大小、形态、接触关系及组合特征，结合其它测井解释结论将地层剖面划分为有限个测井相，并用岩心资料加以验证，从而建立用测井资料描述地层沉积相的模式。

岩心或岩相分析是测井识别沉积相或微相的地质基础。

由于各类测井曲线所反映的地质特征不同，因而在相识别中所发挥的作用也存在明显的差异（表6－1），如自然电位、自然伽马、电阻率可以反映沉积物垂向粒序、韵律以及沉积结构特征和水动力能量的变化；地球化学测井、能谱测井可反映岩石组分的成熟度，进而分析母岩性质、古地理背景、源区的远近。

另外测井曲线在垂向上的组合规律也是判断沉积微相组合规律的有效方法。

6.1.1.2 表征岩性、层序特征的测井相标志碎屑岩储层沉积相分析常用的测井曲线是反应岩性变化的自然伽马（GR）和自然电位（SP），有时也配合电阻率，当然不同的地区也有区别，因地而异。

各类测井曲线所反映的地质特征不同：SP、GR、电阻率曲线主要反应沉积物在垂向上的粒序变化和韵律，以及沉积结构特征和水动力能量的变化。

通过分析测井曲线的组合形态、幅度、顶底接触关系、光滑程度等基本要素来确定单井测井相特征，综合分析后确定单井沉积相的类型。

本地区可以识别出来的曲线形态包括以下几种：（1）钟形曲线下部最大，往上越来越小，是水流能量逐渐减弱或物源供应越来越少的表现。

其特点底部突变、顶部渐变，即为向上变细的韵律，反映出正粒序结构，典型的代表为曲流河点坝或河道充填沉积的产物（图6－1a）。

沉积相的研究方法摘要：沉积相的研究方法。

关键词：沉积相；沉积岩；沉积物；岩石；测井；地震；沉积相的研究方法很多，归纳起来主要有以下几类：一、地质方法：①沉积岩和沉积物的研究：利用各种方法和技术研究沉积岩和沉积物的岩性、结构和构造，确定岩石类型，分析其成因。

②沉积相分析：在了解盆地结构、构造和演化历史的基础上，通过区域对比，综合应用沉积岩和沉积物的颜色、岩性、结构和构造等特征，分析沉积相，恢复古地理和古环境。

③建立相模式：在大量沉积相研究的基础上总结出可以起到标准、对比和预测作用的相模式。

二、地球物理方法：特定的岩石，具有特定的物理响应，因此用反演的方法，根据岩石的物理响应可以研究其岩性特征，所以可以用地球物理方法来研究沉积学的某些问题。

用地球物理方法来研究沉积相可分为测井和地震两种方法。

①测井相分析法：测井相分析的基本原理就是从一组能够反映地层特征的测井响应中，提取测井曲线的变化特征，包括幅度、形态等定性方面的曲线特征以及定量方面的测井参数值来描述地层的地质相，运用各种模式识别方法，利用测井相进行地层的岩性、沉积环境等方面的研究。

测井相分析的基本步骤为：a.建立测井曲线和测井参数与沉积相的对应关系；b.选择测井曲线和测井参数，并对之进行深度较正和环境影响较正；c.对所选择测井曲线和测井参数进行主成份分析；d.对主成份进行聚类分析；e.对测井相进行判别归类，确定最终测井相，最终测井相具有单一的地质特征，与沉积相有很好的对应关系。

②地震相方法：根据地震相参数如振幅、连续性、频率、内部结构、外部形态和层速度等可确定地震相类型和空间展布范围。

在实际工作中，常选择可信度较高的地震反射内部结构和外部形态作为地震相类型的主要依据，其它参数作为辅助参数。

在把地震相向沉积相平面转化的过程中可确定沉积体系的成因类型，在转相过程中应与盆地古地理背景结合、充分利用钻、测井资料与地震相之间的内在联系。

目前已建立各种地震相模式与其相应的相参数。

陆相盆地主要沉积微相的测井特征冲积扇相泥石流沉积泥石流堆积往往是多期的复合，每一期的泥石流堆积在自然电位曲线上与辫状河道的高幅度相比显示为低幅度特征，多具反向齿形。

多期泥石流沉积的幅度组合为前积式包络线，反映冲积扇体不断地向盆地内进积。

辫状河道辫状河道沉积在自然电位曲线上为中、高幅度，正向或对称齿形。

曲线形态为箱形—钟形组合。

这一曲线特征反映具有正粒序的沉积特征，底部有冲刷和滞留砾岩，向上有变细的趋势。

筛状沉积筛积物沉积自然电位曲线为高幅度，正向齿化，箱形形态，反映颗粒支撑的细砾岩和含砾砂岩特征。

筛积物沉积虽然在冲积扇沉积中是一种特色的沉积，但在测井曲线上容易和辫状河道相混淆。

片流沉积片流沉积的自然电位曲线多表现为低幅度箱形或钟形曲线形态，反映岩性较辫状河道沉积明显变细，低幅度箱形代表垂向粒度无明显变化，而钟形则反映出正粒序沉积特征。

扇前冲积平原自然电位曲线为低幅齿形曲线组合。

此种沉积与曲流河的漫滩沉积一致，低幅齿形反映沉积物的沼泽化，齿中线水平平行反映沉积物加积式的沉积特点。

辫状河相心滩心滩在自然电位曲线上表现为中高幅度，呈箱形或齿化箱形。

其反映心滩沉积砂砾质含量相对较高，缺少泥质沉积。

齿化箱形是心滩叠加或砂体前积的反映。

同时此种齿化箱形曲线特征常出现在心滩的边缘，此处叠置砂体间的泥质含量有所增高。

沙滩沙滩沉积在自然电位曲线上呈现光滑或微齿的箱形，齿中线内收敛。

此种特征反映出心滩沉积经风的改造作用而形成沙滩沉积的过程。

河道淤积由于河道后期的充填物质逐渐终止而形成，粒度沉积逐渐变细，曲线以箱形为主，因向上泥岩层变厚，基线变明显，曲线形态由齿化向微齿、光滑过渡。

曲流河相边滩边滩在自然电位曲线上为低中幅度的钟形或齿化钟形，有时出现二者的叠加，齿中线内收敛。

钟形曲线反映出正粒序的沉积特征，齿化钟形反映了边滩沉积的多期叠加或与泛滥平原沉积互层。

河道滞留沉积河道滞留沉积在自然电位曲线上为高幅度齿化到微齿钟形，齿中线下倾。

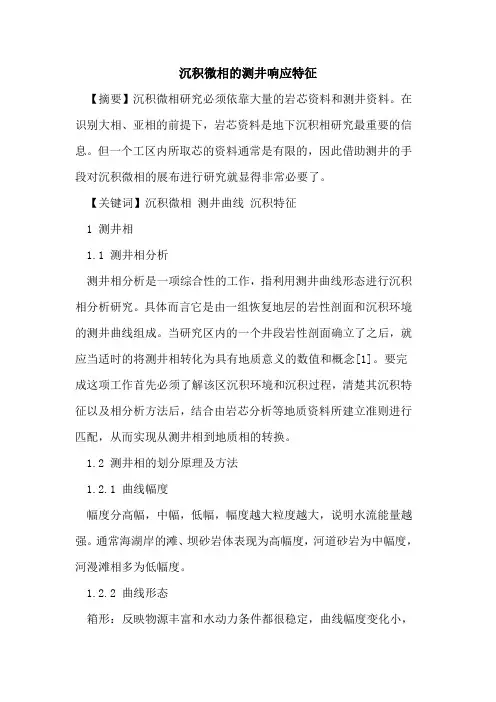

沉积微相的测井响应特征【摘要】沉积微相研究必须依靠大量的岩芯资料和测井资料。

在识别大相、亚相的前提下，岩芯资料是地下沉积相研究最重要的信息。

但一个工区内所取芯的资料通常是有限的，因此借助测井的手段对沉积微相的展布进行研究就显得非常必要了。

【关键词】沉积微相测井曲线沉积特征1 测井相1.1 测井相分析测井相分析是一项综合性的工作，指利用测井曲线形态进行沉积相分析研究。

具体而言它是由一组恢复地层的岩性剖面和沉积环境的测井曲线组成。

当研究区内的一个井段岩性剖面确立了之后，就应当适时的将测井相转化为具有地质意义的数值和概念[1]。

要完成这项工作首先必须了解该区沉积环境和沉积过程，清楚其沉积特征以及相分析方法后，结合由岩芯分析等地质资料所建立准则进行匹配，从而实现从测井相到地质相的转换。

1.2 测井相的划分原理及方法1.2.1 曲线幅度幅度分高幅，中幅，低幅，幅度越大粒度越大，说明水流能量越强。

通常海湖岸的滩、坝砂岩体表现为高幅度，河道砂岩为中幅度，河漫滩相多为低幅度。

1.2.2 曲线形态箱形：反映物源丰富和水动力条件都很稳定，曲线幅度变化小，如支流河道砂[2]。

此外风成砂丘，也可成为这种形态。

钟形：下粗上细，反映水流能量逐渐减弱，物源供应不断减少。

如蛇曲河点砂坝。

漏斗形：下细上粗，反映向上水流能量增强，分选逐渐变好。

如海相滩坝砂岩体。

齿形：a正向齿形海进式细粒沉积物覆盖在粗粒沉积物之上，形成后积式。

b反向齿形海退式粗粒沉积物覆盖在细粒沉积物之上，形成前积式。

1.2.3 接触关系底部突变式：反映上下层之间存在冲刷面，通常由河道下切造成。

顶部突变式：反映物源供应突然中断。

底部渐变式：反映砂体的堆积特点，为水下河道冲刷能力差的表现。

顶部渐变式：反映稳定的能量减退过程，如河道侧向迁移[3]。

1.2.4 曲线的光滑程度光滑曲体：反映物源丰富，水动力强，淘洗充分，分选好的均质沉积，如砂坝、滩坝。

微齿状：反映物源丰富，但改造不彻底，分选不好，如河道砂，或是因季节性变化，使流量变动而形成的沉积物粗细间互。

一、Bv bv bv 测井地层对比二、测井沉积学分析三、测井烃源岩评价四、测井盖层评价第一节、测井地层对比—层序地层分析测井地层对比是测井资料应用的一项根本任务。

主要的方法有：1）直接相关对比分析；2）模式识别等算法对比软件。

传统的地层或储层对比主要采用以油砂体为基本单元进行岩性或电性对比。

但此种对比方法存在一定的局限性，常出现不等时性对比，即穿时现象。

习惯上认为，利用地震资料进行地层对比是等时的，而利用测井资料进行地层对比存在穿时现象说明：1）不同时间域的沉积体成岩后在测井响应上无异常；2）缺乏合理的对比理论。

90年代以来层序地层获得了突飞猛进的发展，从根本上改变了地层对比的观念和原则。

层序地层学发展和建立了一整套概念体系与技术支撑体系。

而测井层序地层学对比是以准层序为基本单元，按照层序地层学原理进行储集体的对比和划分，通常可获得与用传统的岩性地层学对比方法所获得的大为不同的结果。

在此基础上，再与与地震、生物地层、同位素测井资料等结合可以建立高分辨率的年代层序地层框架。

一、基本概念根据Haq（1988）和Van Wagoner（1990）等的观点，层序可分为九级。

测井层序地层学的重点研究对象是：1）层序；2）准层ggkghm序组3）准层序（副层序）层序是以不整合面或与不整合相对应的整合面为界面的一套成因上有联系的、相对整一的、连续的地层序列。

根据客观标准（包括边界面类型、准层序组的分布以及其在层序内的位置）可将层序进一步分成不同体系域。

体系域被定义为由一组有成因联系的、同时代的沉积体系组成（L.F.Brown，1977），在层序中沉积体系域的形成取决于相对海平面变化、构造沉降和沉积物供给速度之间的相互关系。

通常一个完整的层序由低水位（LST）或陆架边缘体系域（SMST）、海侵体系域（TST）和高水位体系域（HST）组成。

而沉积体系是成因上相关联的沉积相的三维组合。

准层序是以海（湖）泛面或与其相对应的界面的一组有内在联系的相对整合的岩层或岩层组序列，在层序中有特定的位置，准层序可以以层序边界为顶界面或底界面。

在近些年我国石油勘探工作不断发展变化的过程当中，相关技术人员越来越认识到，加强对于地质单元层的分析和研究，能够为石油勘探工作提供更大的便利，提高石油勘探工作的效率。

目前常见的沉积体系域主要分为两种类型，常规沉积体系域和非常规沉积体系域，其类型的不同决定了其对于勘探石油工作的意义也有所不同。

只有更加细致的掌握这些不同类型体系域的特点才能更好地决定在石油勘探工作中它们的意义所在，所以加强对于不同类型体系域的分类和对于其所具有的特征的认识，能够在石油勘探工作当中少走弯路更加精准的找到石油资源完成任务。

一、关于沉积体系域的类型沉积层体系域有很多不同的类型，而区别它们的主要方式就是在于它们发育于沉积层序的哪一部位。

在地质学当中，沉积体系域是被当做地层单元而存在的。

它们在形成的过程当中，通常是由一些具有内在联系的沉积体系在同一时期的相互作用下而形成的，形成过程当中还会受到其他多种因素的影响，比如海滨线的进退及变化以及海平面的变化等。

在地质学研究当中，对于现有的沉积体系域通常情况下分为两大类，分别是常规体系域和非常规体系域。

它们的区别在于常规体系域在形成过程当中，所受到的主要影响因素在于基准面的变化，属于比较常见的类型。

常规体系域还可以再细分为高位、低位、海侵三种类型。

而另一种非常规类型则包括除了上文常规体系域以外的且受特定沉积环境影响的类型，通常情况下，这类的体系域与沉积环境当中所存在的联系性是十分密切的，比较典型的类型有冲积扇—河流。

二、沉积体系域的特征在进行体系域研究的过程当中，要立足于体系域所处的类型是常规体系域还是非常规体系域，根据两种类型的不同特点进行具体问题具体分析。

首先，对于常规体系域类型来说，其中所包含的高位体系域，它在形成过程当中受到了海平面由高位向低位下降过程当中的加积和进积的作用，在这一过程当中海平面由高处向低处下降的速度以及所带来的沉积物的供应量又直接对高位体系域的形成带来了直接的影响。
