【CN209872306U】一种磁力旋盖组件【专利】

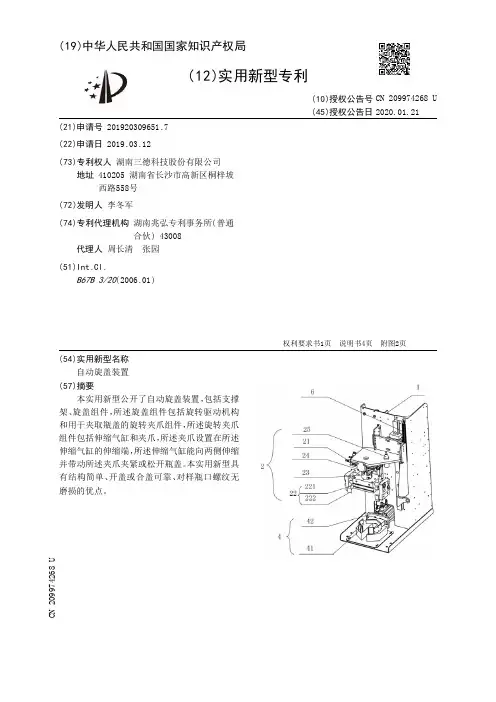

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920309651.7(22)申请日 2019.03.12(73)专利权人 湖南三德科技股份有限公司地址 410205 湖南省长沙市高新区桐梓坡西路558号(72)发明人 李冬军　(74)专利代理机构 湖南兆弘专利事务所(普通合伙) 43008代理人 周长清　张园(51)Int.Cl.B67B 3/20(2006.01)(54)实用新型名称自动旋盖装置(57)摘要本实用新型公开了自动旋盖装置，包括支撑架、旋盖组件，所述旋盖组件包括旋转驱动机构和用于夹取瓶盖的旋转夹爪组件，所述旋转夹爪组件包括伸缩气缸和夹爪，所述夹爪设置在所述伸缩气缸的伸缩端，所述伸缩气缸能向两侧伸缩并带动所述夹爪夹紧或松开瓶盖。

本实用新型具有结构简单、开盖或合盖可靠、对样瓶口螺纹无磨损的优点。

权利要求书1页 说明书4页 附图2页CN 209974268 U 2020.01.21C N 209974268U权　利　要　求　书1/1页CN 209974268 U1.自动旋盖装置，包括支撑架（1）、旋盖组件（2），其特征在于，所述旋盖组件（2）包括旋转驱动机构（21）和用于夹取瓶盖的旋转夹爪组件（22），所述旋转夹爪组件（22）包括伸缩气缸（221）和夹爪（222），所述夹爪（222）设置在所述伸缩气缸（221）的伸缩端，所述伸缩气缸（221）能向两侧伸缩并带动所述夹爪（222）夹紧或松开瓶盖。

2.根据权利要求1所述的自动旋盖装置，其特征在于，所述旋转驱动机构（21）通过柔性连接件（23）与旋转夹爪组件（22）相连，所述柔性连接件（23）用以实现旋转夹爪组件（22）在水平方向和/或垂直方向上自适应调整。

3.根据权利要求1所述的自动旋盖装置，其特征在于，还包括弹性件（6），所述弹性件（6）一端与支撑架（1）活动连接， 所述弹性件（6）另一端与旋盖组件（2）活动连接，用于在旋盖组件（2）对样瓶的瓶盖进行开盖和合盖作业时提供向上的拉力，用以抵消旋盖组件（2）的部分重力。

专利名称：一种旋盖装置
专利类型：实用新型专利
发明人：张建辉,张锡阳,张玉才申请号：CN95236375.5
申请日：19950316
公开号：CN2214406Y
公开日：
19951206
专利内容由知识产权出版社提供
摘要：一种旋盖装置，是通过凸轮控制气阀使气缸运 动，进而通过顶杆将压头下压从而使三个抓盖爪子向 内收缩，抓紧盖子；同时，V型夹块在气缸压力作用下 与固定夹块一起将瓶子夹紧，共同完成旋盖动作，旋 盖完毕；气缸停止通气，压头靠弹簧复位，抓盖爪子靠 离心力向外张开。

本实用新型结构简单、紧凑，性能 稳定、可靠，提高了旋盖装置工作的可靠性和生产效 率，可广泛应用于医药瓶装生产联动线中。

申请人：中南制药机械二厂
地址：410013 湖南省长沙市河西咸嘉湖
国籍：CN
代理机构：长沙市希望专利事务所
代理人：颜勇
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920489610.0(22)申请日 2019.04.11(73)专利权人 陶艳地址 410300 湖南省长沙市浏阳市澄潭江镇集镇社区毛坪片合心组479号(72)发明人 陶艳　(74)专利代理机构 深圳市宾亚知识产权代理有限公司 44459代理人 刘晶(51)Int.Cl.B67B 7/18(2006.01)(54)实用新型名称一种多功能拧盖器(57)摘要本实用新型提供了一种多功能拧盖器，属于一种家用工具，其包括第一夹板和第二夹板，且通过两个连接板相连，两个连接板之间通过转轴转动连接有齿轮，转轴的两端分别贯穿两个连接板，且端部均设置有与一手柄适配的转动件，夹板滑移连接有第一夹持部和第二夹持部；第一夹持部包括第一齿条、第一滑条、第一连接条和第一抵板；第二夹持部包括第二滑条、第二齿条、第二连接条和第二抵板；第一齿条和第二齿条均与齿轮啮合；解决了现有的拧盖器仅能提供拧开罐盖的功能，使用者需另外借助其他工具完成拧紧工作，造成使用者的不便的问题。

权利要求书1页 说明书3页 附图2页CN 209721530 U 2019.12.03C N 209721530U权　利　要　求　书1/1页CN 209721530 U1.一种多功能拧盖器，其特征在于，包括横截面均呈C型设置的第一夹板(1)和第二夹板(2)，第一夹板(1)和第二夹板(2)的开口侧相对设置，且通过两个连接板(3)相连，两个所述连接板(3)之间通过转轴(4)转动连接有齿轮(5)，所述转轴(4)的两端分别贯穿两个连接板(3)，且两个端部均设置有转动件，两个转动件均可与一手柄(6)适配，所述夹板滑移连接有第一夹持部和第二夹持部；所述第一夹持部包括滑移连接于第一夹板(1)的第一齿条(8)、滑移连接于第二夹板(2)的第一滑条(9)、连接第一齿条(8)和第一滑条(9)的第一连接条(10)，以及设置于第一连接条(10)上且抵压于罐盖一侧的第一抵板(11)；所述第二夹持部包括滑移连接于第一夹板(1)的第二滑条(12)、滑移连接于第二夹板(2)的第二齿条(13)、连接第二齿条(13)和第二滑条(12)的第二连接条(14)，以及设置于第二连接条(14)上且抵压于罐盖另一侧的第二抵板(15)；所述第一齿条(8)和第二齿条(13)均与齿轮(5)啮合。

专利名称：一种旋盖装置
专利类型：实用新型专利
发明人：姬广彬,姬古鼎
申请号：CN202122128597.6申请日：20210904
公开号：CN215626673U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开一种旋盖装置，包括旋盖组件、升降组件和旋转组件，升降组件包括螺杆、调整手轮和中心轴，螺杆通过螺杆连接座与调整手轮连接，旋转组件包括空心轴、旋转齿轮和瓶子托盘，空心轴套在中心轴外，旋转齿轮与空心轴的下端连接，瓶子托盘安装在空心轴的中间处，旋盖组件包括升降凸轮、升降凸轮固定座一、升降凸轮固定座二和上旋转板一，升降凸轮包括空心轴二和上旋转板二，空心轴二套装在空心轴上，升降凸轮固定座一安装在中心轴的上端，上旋转板一上端安装旋盖齿轮一和若干个旋盖齿轮二，花键轴的下方安装升降杆，升降杆的底部安装指抓，旋盖齿轮一的中心与电机的输出端连接，本实用新型适用于旋紧多种尺寸的瓶体，同时结构紧凑。

申请人：圣庄医疗器械科技(苏州)有限公司
地址：215534 江苏省苏州市常熟市董浜镇天星东路108号
国籍：CN
代理机构：上海诺衣知识产权代理事务所(普通合伙)
代理人：衣然
更多信息请下载全文后查看。
