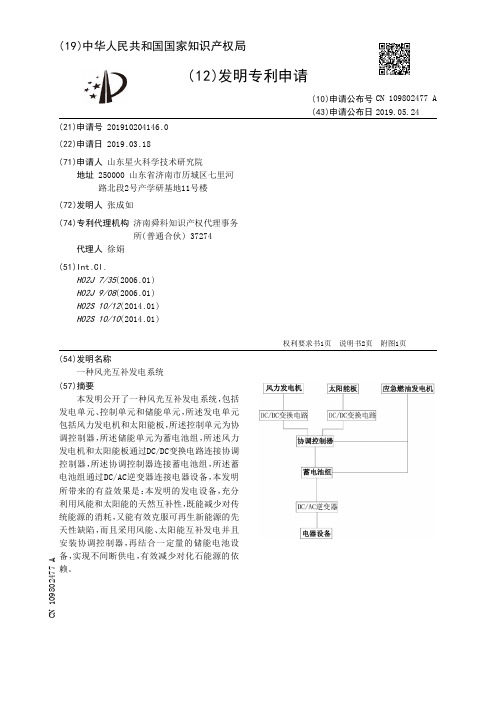

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910204146.0(22)申请日 2019.03.18(71)申请人 山东星火科学技术研究院地址 250000 山东省济南市历城区七里河路北段2号产学研基地11号楼(72)发明人 张成如　(74)专利代理机构 济南舜科知识产权代理事务所(普通合伙) 37274代理人 徐娟(51)Int.Cl.H02J 7/35(2006.01)H02J 9/08(2006.01)H02S 10/12(2014.01)H02S 10/10(2014.01)(54)发明名称一种风光互补发电系统(57)摘要本发明公开了一种风光互补发电系统，包括发电单元、控制单元和储能单元，所述发电单元包括风力发电机和太阳能板，所述控制单元为协调控制器，所述储能单元为蓄电池组，所述风力发电机和太阳能板通过DC/DC变换电路连接协调控制器，所述协调控制器连接蓄电池组，所述蓄电池组通过DC/AC逆变器连接电器设备，本发明所带来的有益效果是：本发明的发电设备，充分利用风能和太阳能的天然互补性，既能减少对传统能源的消耗，又能有效克服可再生新能源的先天性缺陷，而且采用风能、太阳能互补发电并且安装协调控制器，再结合一定量的储能电池设备，实现不间断供电，有效减少对化石能源的依赖。

权利要求书1页 说明书2页 附图1页CN 109802477 A 2019.05.24C N 109802477A权　利　要　求　书1/1页CN 109802477 A1.一种风光互补发电系统，其特征在于，包括发电单元、控制单元和储能单元，所述发电单元包括风力发电机和太阳能板，所述控制单元为协调控制器，所述储能单元为蓄电池组，所述风力发电机和太阳能板通过DC/DC变换电路连接协调控制器，所述协调控制器连接蓄电池组，所述蓄电池组通过DC/AC逆变器连接电器设备，所述协调控制器可以控制DC/DC 变换电路的导通和关闭；所述DC/AC逆变器安装散热装置；所述协调控制器连接参数输入设备、数据显示设备、温度控制器以及报警设备；所述发电单元还包括应急燃油发电机，所述应急燃油发电机直接连接蓄电池组和协调控制器；当风力发电机和太阳能板均不具备发电条件时，协调控制器则启动应急燃油发电机工作供电。

专利名称：一种风光互补发电系统专利类型：发明专利
发明人：王文全,骆佳玲,陈云良,闫妍申请号：CN202010944480.2
申请日：20200910
公开号：CN112054588A
公开日：
20201208
专利内容由知识产权出版社提供
摘要：本发明公开一种风光互补发电系统，包括风力发电系统、太阳能发电系统和雨水收集系统。

风力发电系统用于将机械能转化为电能，并将电能储存在蓄电池；太阳能发电系统用于将太阳辐射能通过光电效应转换为电能，并将电能储存在蓄电池中；当下雨时，雨水收集系统将落在系统的雨水进行收集。

本发电系统包括风能发电、太阳能发电和雨水收集功能的组合，系统结构简单，发电绿色环保安全，发电经济效益高，建在高层建筑物顶部，几何形状取决于建筑结构轮廓，既可以为建筑物提供绿色能源，又不会造成负面视觉影响，还能消除对鸟击问题的担忧，提高安全性并减少振动。

该系统亦可用于低风速和高风速的市区和偏远地区，实用性强。

申请人：四川大学
地址：610065 四川省成都市一环路南一段24号四川大学
国籍：CN
代理机构：北京高沃律师事务所
代理人：张天一
更多信息请下载全文后查看。

专利名称：一种风光互补发电演示实验系统专利类型：实用新型专利
发明人：陈楠
申请号：CN201620620086.2
申请日：20160620
公开号：CN206021716U
公开日：
20170315
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种风光互补发电演示实验系统，包括模拟实验箱、数据采集柜和上位机，模拟实验箱中安装有小型风扇和照明灯，小型风扇的正对面安装有小型风力发电机，照明灯的底端安装有太阳能电池板；小型风力发电机的输出端连接有三相整流桥，太阳能电池板的输出端连接有防反二极管，且两者输出端连接有DC/DC变换器，DC/DC变换器的输出端一路连接有蓄电池，另一路连接有负载箱，且蓄电池的输出端也连接到负载箱的电源端；数据采集柜的内部安装有FPGA控制器，FPGA控制器连接有电流互感器、控制变压器和GPRS接口，电流互感器的输出端连接有电流采样电路，GPRS接口的输出端还连接有射频收发器，上位机上还安装有无线路由器，模拟实验箱内还安装有独立电源。

申请人：陈楠
地址：325400 浙江省温州市平阳县鳌江镇徐家站浙鳌高级中学
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：谈杰
更多信息请下载全文后查看。

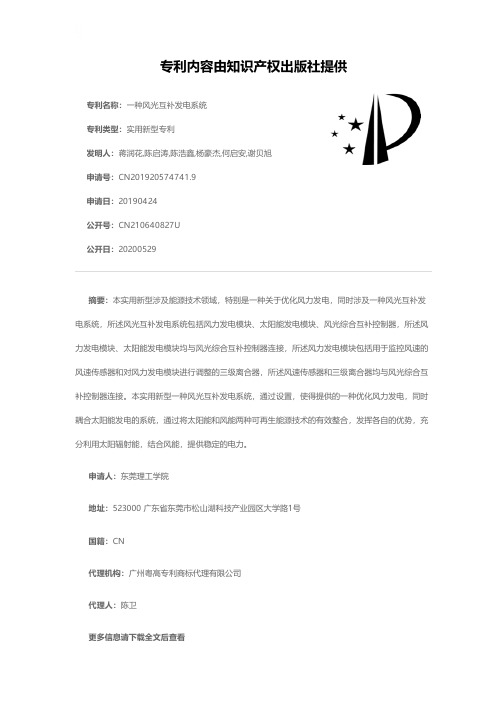

专利名称：一种风光互补发电系统
专利类型：实用新型专利
发明人：蒋润花,陈启涛,陈浩鑫,杨豪杰,何启安,谢贝旭申请号：CN201920574741.9
申请日：20190424
公开号：CN210640827U
公开日：
20200529
专利内容由知识产权出版社提供
摘要：本实用新型涉及能源技术领域，特别是一种关于优化风力发电，同时涉及一种风光互补发电系统，所述风光互补发电系统包括风力发电模块、太阳能发电模块、风光综合互补控制器，所述风力发电模块、太阳能发电模块均与风光综合互补控制器连接，所述风力发电模块包括用于监控风速的风速传感器和对风力发电模块进行调整的三级离合器，所述风速传感器和三级离合器均与风光综合互补控制器连接。

本实用新型一种风光互补发电系统，通过设置，使得提供的一种优化风力发电，同时耦合太阳能发电的系统，通过将太阳能和风能两种可再生能源技术的有效整合，发挥各自的优势，充分利用太阳辐射能，结合风能，提供稳定的电力。

申请人：东莞理工学院
地址：523000 广东省东莞市松山湖科技产业园区大学路1号
国籍：CN
代理机构：广州粤高专利商标代理有限公司
代理人：陈卫
更多信息请下载全文后查看。

专利名称：一种高速数据采集系统专利类型：实用新型专利
发明人：邹汪平
申请号：CN201620731524.2
申请日：20160712
公开号：CN205961309U
公开日：
20170215
专利内容由知识产权出版社提供
摘要：一种高速数据采集系统，其特征在于，该系统包括数据采集模块、FPGA主控模块、转换模块及SATA硬盘，数据采集模块用于实时采集监控场景数据，该数据采集模块与FPGA主控模块连接，FPGA主控模块用于存储数据采集模块采集的数据及与SATA硬盘进行通信，该FPGA主控模块通过转换模块与SATA硬盘连接。

本实用新型的高速数据采集系统使用SATA硬盘作为存储介质，其存储容量大；本实用新型的高速数据采集系统采用ARC‑772桥接芯片作为转换模块，对于SATA硬盘理论存取速度可达200MB/s,可大大提高系统的传输速度。

申请人：池州职业技术学院
地址：247000 安徽省池州市建设西路389号
国籍：CN
代理机构：安徽信拓律师事务所
代理人：娄尔玉
更多信息请下载全文后查看。

专利名称：一种道路能量采集装置专利类型：实用新型专利
发明人：张祖涛,晁志峰
申请号：CN201220677508.1
申请日：20121211
公开号：CN202946333U
公开日：
20130522
专利内容由知识产权出版社提供
摘要：一种道路能量采集装置，包括能量采集机构、传动机构、发电机和蓄电装置，其能量采集机构的组成是：前、中、后道路板依次安装于路坑的上部，且中道路板与前、后道路板间隙配合；中道路板底部固定有纵向的齿条；中道路板的底部还通过两个复位弹簧与前道路板的底部连接；传动机构的组成是：所述的中道路板底部的齿条与齿轮啮合，与齿轮同轴的上皮带轮通过皮带与下皮带轮相连；左、右摇臂的下端固定与下皮带轮的轴上，左、右摇臂上端的孔与销轴配合，销轴的孔与曲柄连杆机构的连杆的轴配合，曲柄连杆机构的圆盘轴与发电机的输入轴相连。

该装置对驾驶员无视觉影响，有利于交通安全；且其发电效率较高，能为道路上的路灯、信号灯等提供独立、稳定的供电。

申请人：西南交通大学
地址：610031 四川省成都市二环路北一段111号
国籍：CN
代理机构：成都博通专利事务所
代理人：陈树明
更多信息请下载全文后查看。

专利名称：一种风光互补型多功能预警系统专利类型：实用新型专利
发明人：刘立富
申请号：CN201520456442.7
申请日：20150629
公开号：CN204886793U
公开日：
20151216
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种风光互补型多功能预警系统，所述风光互补型多功能预警系统包括一竖杆，所述竖杆上设有：控制箱，所述控制箱内设有控制器和单片机控制系统，所述单片机控制系统包括单片机、检测模块和报警模块，所述检测模块与单片机连接，所述单片机与报警模块连接；直流风力机，所述直流风力机与控制器连接；光伏组件，所述光伏组件与控制器连接；声光控开关；蓄电池，所述蓄电池的输入端与控制器连接，所述蓄电池的输出端分别与声光控开关和单片机控制系统连接；LED灯，所述LED灯与声光控开关连接。

本实用新型结构简单，能够有效地利用当地的太阳能和风能进行充电，同时还能提供照明、监测、预警等多种实用功能。

申请人：上海品尊能源科技有限公司
地址：201906 上海市宝山区沪太路6612弄6号
国籍：CN
代理机构：上海天翔知识产权代理有限公司
代理人：刘常宝
更多信息请下载全文后查看。

专利名称：一种自控式能量采集系统
专利类型：实用新型专利
发明人：包容,华梓旭,安奕玮,浦译文,罗森林,罗海洋申请号：CN201920843916.1
申请日：20190605
公开号：CN209709866U
公开日：
20191129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自控式能量采集系统，包括控制器和由控制器进行控制的能量采集装置；能量采集装置包括支撑件、能量输出轴和能量采集单元，能量采集单元包括一个外侧限位件、一个能量采集器和一个驱动能量采集器进行内外往复移动的驱动机构，驱动机构包括内侧推动件和外侧推动件，外侧推动件为由控制器进行控制的电动推动件。

本实用新型结构设计合理、使用操作简便且使用效果好，通过驱动机构带动能量采集器内外往复移动实现能量采集与能量释放两个转态切换，驱动机构中外侧推动件由控制器进行控制，控制简便、控制过程可靠且控制时间灵活、准确，能简便、快速且可靠地完成能量采集器由能量采集状态向能量释放状态的切换过程。

申请人：新星路公司
地址：美国加利福尼亚州库珀蒂诺市1751邮箱新星路公司
国籍：US
代理机构：西安创知专利事务所
代理人：谭文琰
更多信息请下载全文后查看。

专利名称：风光互补太阳能高速公路监控装置专利类型：实用新型专利
发明人：叶雨晴
申请号：CN201220215391.5
申请日：20120515
公开号：CN202651823U
公开日：
20130102
专利内容由知识产权出版社提供
摘要：本实用新型涉及监控装置，尤其是一种风光互补太阳能高速公路监控装置，其特征在于由太阳能电池阵列、风力发电机、蓄电池组、太阳能充放电控制器、摄像头组成。

白天可利用太阳光照发电，产生电能；阴雨天和夜晚可利用风力发电，产生电能，两种功能的互补将可产生更多的电能，实现风光互补，太阳板和风机产生的电流通过充放电控制器一方面对负载直接供电，另一方面将多余的电能储存在蓄电池中以备光照不足或风力不足时向负载供电，经济效益好，不敷设电缆、不消耗常规能源，安装简便、工作稳定可靠、使用寿命长。

申请人：叶雨晴
地址：650000 云南省昆明市北京路延长线金安小区彩虹里7幢3单元401室
国籍：CN
代理机构：昆明祥和知识产权代理有限公司
代理人：董昆生
更多信息请下载全文后查看。
