2015最新版单片机原理与应用习题答案_北京交通大学_戴胜华

  • 格式：docx
  • 大小：59.85 KB
  • 文档页数：18

第二章1、MCS-51系列单片机内部有哪些主要的逻辑部件？P10答：MCS-51系列单片机内部的逻辑部件主要有：算术/逻辑部件ALU、累加器A、只读存储器ROM、随机存储器RAM、指令寄存器IR、程序计数器PC、定时器/计数器、I/O接口电路、程序状态寄存器PSW、寄存器组。

3、MCS-51内部RAM区功能如何分配？如何选用4组工作寄存器中的一组作为当前的工作寄存器组？位寻址区域的字节地址范围是多少？P13-P15答：MCS-51内部RAM的地址空间为00H-7FH，128B，按功能分为3个区域。

00H-1FH的32B单元是4个工作寄存器组，单片机执行程序时，具体使用哪一组是通过对PSW的RS1、RS0两位的设置来实现；20H-2FH的16B共128位，是可以按位寻址的内部RAM区；30H-7FH的80B单元是只能按字节寻址的内部RAM区。

5、8031设有4个8位并行端口，若实际应用8位I/O口，应使用P0-P3中的哪个端口传送？16位地址如何形成？P19-P21答：➢P1口是专门供用户使用的I/O口，是准双向接口，故可以使用P1口传送；➢P0口既可作地址/数据总线使用，又可作通用I/O使用。

一方面用来输出外部存储器或I/O的低8位地址，另一方面作为8位数据输入/输出口，故由P0➢P2口可作通用I/O口使用，与P1口相同。

当外接存储器或I/O时，P2口给出地址的高8位，故P2口输出16位地址的高8位。

8、MCS-51的时钟周期、机器周期、指令周期是如何分配的？当振荡频率为10MHz时，一个机器周期为多少微妙？P25答：CPU执行一条指令的时间称为指令周期，它是以机器周期为单位的。

MCS-51典型的指令周期为一个机器周期，每个机器周期由6个状态周期组成，每个状态周期由2个时钟周期（振荡周期）组成。

1一个机器周期一个状态周期一个时钟周期=6=12=12⨯⨯⨯振荡频率当振荡频率为10MHz时，一个机器周期为12/10M Hz=1.2us。

9、在MCS-51扩展系统中，片外程序存储器和片外数据存储器地址一样时，为什么不会发生冲突？P12；P13、P18答：1、程序存储器和数据存储器物理上是独立的，寻址片外程序存储器和片外数据存储器的寻址方式、寻址空间和控制信号不同。

2、对外部程序存储器访问使用MOVC指令；对外部数据存储器访问使用MOVX指令。

10、MCS-51的P3口具有哪些第二种功能？P19表2-6答：P3.0RXD（串行输入口）P3.1TXD（串行输出口）P3.2INT0（外部中断0）P3.3INT（外部中断1）P3.4T0（定时器0外部中断）P3.5T1（定时器1外部中断）P3.6WR（外部数据存储器写信号）P3.7RD（外部数据存储器读信号）11、位地址7CH与字节地址7CH有哪些区别？位地址7CH具体在内存中什么位置？P14答：位地址7CH与字节地址7CH在RAM中的位置不同，寻址方式也不用。

位地址7CH在内部RAM区2FH中，可以位寻址；字节地址7CH在用户区中，只能按字节寻址。

第三章2、什么是寻址方式？MCS-51单片机有哪几种寻址方式？P36答：寻址方式是指令中确定操作数的形式。

MSC-51单片机有立即数寻址、直接寻址、寄存器寻址、寄存器间接寻址、变址寻址、相对寻址、位寻址。

3、指出下列指令中画线的操作数的寻址方式？P36MOV R0, #55H；立即寻址MOV A, 2AH；直接寻址MOV A, @R1；寄存器间接寻址MOV @R0, A；寄存器寻址DIV A, B；寄存器寻址ADD A, R7；寄存器寻址MOVX A, @DPTR；寄存器间接寻址MOV DPTR, #0123H；立即寻址MOVC A, @A+DPTR；基址加变址寻址INC DPTR；寄存器寻址7、为什么要进行十进制调整？调整方法是什么？P49答：十进制表示用BCD码规则，相加大于10进位；运算用二进制规则，相加大于16进位。

所以要进行十进制调整。

调整方法：数的低四位大于9或标志位AC=1，则低四位加06H调整。

高四位大于9或标志位CY=1则高四位加60H。

8、编程实现两个一字节压缩型BCD码的减法。

设被减数地址在R0中，减数地址在R1中，差仍存于被减数地址单元中。

？答：CLR CMOV A,#9AHSUBB A,@R1ADD A,@R0DA AMOV @R0，A9、把片外数据存储器8000H单元中的数据读到累加器中，应用哪几条指令？P45例3.7答：MOV DPTR, #8000HMOV A, @DPTR10、已知内部RAM中，(A)=35H，(R0)=6FH，(P1)=0FCH，(SP)=0C0H。

分别写出下列各条指令的执行结果。

P41-(1)MOV R0, A；(R0)=35H P41（2）(2)MOV @R0, A；(6FH)=35H P42（4）(3)MOV A, #90H；(A)=90H P41（1）(4)MOV A, 90H；(A)=(90H) P41（1）(5)MOV 80H, #81H；(80H)=81H P42（3）(6)MOVX @R0, A；(6FH)=35H P45 2(7)PUSH A；(0C1H)=35H,(SP)=0C1H P43（6）(8)SW AP A；(A)=53H P44（8）(9)XCH A, R0；(A)=6FH,(R0)=35H P44（7）第四章2、在汇编语言程序设计中，为什么要采用标号来表示地址？标号的构成原则是什么？使用标号有什么限制？注释段起什么作用？P69答：采用标号便于在编写程序时,实现跳转、循环等程序控制转移。

标号位于语句的开始，由以字母开头的字母和数字组成，它代表语句的地址。

标号与指令间要用冒号“：”分开，标号与“：”之间不能有空格，“：”与操作码之间可以有空格。

注释段放在语句的最后，以冒号开始，为不可执行部分，对程序进行解释性说明。

3、MCS-51汇编语言有哪几条常用的伪指令？各起什么作用？P70-P72答：MCS-51汇编语言有以下常用的伪指令：1、设置起始地址伪指令ORG（Origin）格式：ORG 起始地址作用：ORG伪指令总是出现在每段源程序或数据块的开始，可以使程序、子程序和数据快存放在存储器的任何位置。

若在源程序中不放ORG指令，则汇编将从0000H单元开始编排目标程序。

ORG定义控件地址应由从小到大，且不能重叠。

2、定义字节伪指令DB（Define Byte）格式：<标号：>DB <项或项表>作用：把项或项表的数值存入从标号开始的连续单元中。

3、定义字伪指令DW（Define Word）格式：<标号：>DW <项或项表>作用：基本含义与DB相同，不同的是DW定义16位数据。

4、预留存储区伪指令DS（Define Storage）格式：<标号：>DS <表达式>作用：由标号指定的单元开始，定义一个存储区，以给程序使用。

存储区内预留的存储单元数由表达式的值决定。

5、为标号赋值伪指令EQU格式：<标号：>EQU 数或汇编符号作用：将操作数中的地址或数据赋给标号字段的标号，故又称为等值指令。

6、数据地址赋值伪指令DATA格式：<标号：>DA TA <数或表达式>作用：其功能和EQU类似，但有以下区别。

（1）用DATA定义的标识符汇编时作为标号登记在符号表中，所以可以先使用后定义；而EQU定义的标识符必须先定义后使用。

（2）用EQU可以把一个汇编符号赋给字符名，而DATA只能把数据赋给字符名。

（3）DATA可以把一个表达式赋给字符名，而DATA只能把数据赋给字符名。

（4）DATA常在程序中用来定义数据地址。

7、位地址符号伪指令BIT格式：字符名BIT 位地址作用：把位地址赋给字符名称8、源程序结束伪指令END格式：<标号：>END <表达式>作用：END命令通知汇编程序结束汇编。

在END之后，所有的汇编语言指令均不作处理。

如果没有这条指令，汇编程序通常会给出“警告”指示。

6、外部RAM中从1000H到10FFH有一个数据区，现在将它传送到外部RAM中2500H单元开始的区域中，编写有关程序。

COMPARE WITH P80 例4.10答：START: MOV R0，#00HMOV DPTR,#1000HLOOP: MOVX A,@DPTRMOV DPH,#25HMOVX @DPTR,AMOV DPH,#10HINC DPTRINC R0DJNZ R0，LOOPSJMP $11、设系统晶体振荡频率为12MHz，请编写延时50ms的延时子程序。

P81例4.11答：使用12MHz晶振时，1个机器周期为1us，一条DJNZ耗时2us，采用双重循环方法，50ms=2us*250*100，程序如下：DL50MS：MOV R4, #100DELAY1：MOV R3 , #250DELAY2：DJNZ R3, DELAY2DJNZ R4, DELAY1RET12、分析下列程序中各条指令的作用，并说明运行后相应寄存器和内存单元的结果。

MOV A, #34H；(A)=34HMOV B, #0ABH；(B)=0ABHMOV 34H, #78H；(34H)=78HXCH A, R0；(A),(R0)互换XCH A, @R0；(A),((R0))互换XCH A, B；(A),(B)互换SJMP $；暂停第五章：2、8051单片机的定时器/计数器有哪几种工作方式？各有什么特点？P105答：8051单片机的定时器/计数器有4种工作方式，分别是：工作方式0：M1M0=00，为13位定位器/计数器，其计数器由THi的全8位和TLi的低5位构成，TLi的高3位未用。

当TLi的低5位计满时，向THi 进位，THi溢出后对中断标志位TFi 置“1”，并申请中断。

Ti是否溢出可用软件查询TFi是否为“1”。

计数器范围为1-8192，如需再次定时或计数，需要用指令重置时间常数。

工作方式1：M1M2=01，与工作方式0基本相同，不同之处在于其为16位定时器/计数器，计数值范围为1-65536，如需再次定时或计数，需要用指令重置时间常数。

工作方式2：M1M0=10，为可重装初值的8位定时器/计数器。

把16位的计数器拆成两个8位计数器，TLi用作8位计数器，THi用来保存初值。

每当TLi 计满溢出时，可自动将THi的初值再装入TLi，继续计数，循环重复。

其计数范围为1-256。

这种工作方式可省去用户软件中重装初值的程序，并可产生相当精度的定时时间，特别适合于产生周期性脉冲及作为串行口波特率发生器，缺点是计数长度太小。

合集下载

单片机原理与应用课程课后习题答案

单片机原理与应用课程课后习题答案

单片机原理及应用》习题答案第一章基础知识1．微型计算机主要由哪几部分组成？各部分有何功能？答：一台微型计算机由中央处理单元(CPU、存储器、I/O接口及I/O设备等组成, 相互之间通过三组总线(Bus):即地址总线AB数据总线DB和控制总线CB来连接。

CPU由运算器和控制器组成，运算器能够完成各种算术运算和逻辑运算操作，控制器用于控制计算机进行各种操作。

存储器是计算机系统中的“记忆”装置，其功能是存放程序和数据。

按其功能可分为RAM和ROM输入/输出(I/O、接口是CPU与外部设备进行信息交换的部件。

总线是将CPU存储器和I/O接口等相对独立的功能部件连接起来，并传送信息的公共通道。

2•将下列十进制数分别转换成为二进制数，十六进制数和BCD码数的形式：100，64，78，80解： 1 、100=1100100B=64H=0001 0000 0000BC；D2、64=1000000B=40H=0110 0100BC；D3) 78=1001110B=4EH=0111 1000BCD3.写出下列十六进制无符号数对应的十进制数和二进制：0D5H，64H，2CH，4FEH解：1) 0D5H=213=11010101；B2)64H=100=1100100B；3)2CH=44=101100B；4)4FEH=1278=B。

4.写出下列十进制数对应的二进制原码、反码和补码：+35，+50，-10，-20解：1) + 35=( 23H)原=(23H 反=(23H)补；2 ) + 50=( 32H)原=(32H 反=(32H)补；3)—10=( 8AH 原=(0F5H 反=(0F6H 补；4)—20=( 94H)原=(0EBH 反=(0ECH 补；5.根据给定的原码、反码、补码求真值。

1)(0CBH) 原=(-75) 真值；2) (8BH技=(-116)真值；3) (9BH)=(-101)真值；4) (6BHk=(+107)真值；解：1) (0CBH)原=(-75)真值；2) (8BH)反=(-116)真值；3) (9BH)补=(-101)真值；4) (6BH)补=(+107)真值；6.试分别判断下列各组数据大小？1)A=0.011B B=0.011 C=0.011H2)A=1001B B=1001 C=1001H解：1) A=0.011B=0X 2-1+1X 2-2+1X 2-3=0.25+0.125=0.375 ；B=0.011C=0.011H=0X 16-1+1 X 16"2+1X 16-3=0.5所以：A>B>C2)A=1001B=9；B=1001；C=1001H=4097所以：A<B<C7.先将下列各组数据转换为补码表示的带符号数，然后用进行补码运算，再将结果还原成原码，并写出对应的十进制数检验结果是否正确。

单片机原理及应用课后习题答案

单片机原理及应用课后习题答案

单片机原理及应用课后习题答案1. 为什么单片机被广泛应用于各种电子设备中？单片机被广泛应用于各种电子设备中的原因有很多。

首先，单片机具有体积小、功耗低、成本低的特点，能够满足现代电子设备对于小型化、便携和节能的需求。

其次，单片机集成了中央处理器、存储器、输入输出端口等功能模块，能够满足电子设备对于高性能、多功能的要求。

此外，单片机具有灵活的可编程性，能够根据不同的应用需求进行定制开发，满足各种电子设备的特定功能和性能要求。

因此，单片机被广泛应用于各种电子设备中。

2. 什么是单片机的工作原理？单片机是一种集成了中央处理器、存储器、输入输出端口等功能模块的微型计算机系统。

其工作原理是通过中央处理器执行程序指令，对输入输出端口进行数据交换，从而实现对外部设备的控制和数据处理。

单片机内部包含了运算器、控制器、存储器等核心部件，通过时钟信号的控制，按照程序指令序列完成各种运算和数据处理操作。

单片机的工作原理可以简单概括为接收输入信号、进行数据处理、输出控制信号的过程。

3. 单片机的应用领域有哪些？单片机在各种电子设备中都有广泛的应用，主要包括消费类电子产品、工业自动化设备、通信设备、汽车电子系统等领域。

在消费类电子产品中，单片机被应用于智能手机、数码相机、家用电器等产品中，实现各种功能和控制。

在工业自动化设备中，单片机被应用于PLC、工业控制器、传感器等设备中，实现自动化生产和控制。

在通信设备中，单片机被应用于调制解调器、路由器、交换机等设备中，实现数据传输和网络控制。

在汽车电子系统中，单片机被应用于发动机控制、车载娱乐、车身电子系统等领域，实现车辆的各种功能和控制。

可以看出，单片机在各种应用领域都有重要的地位和作用。

4. 单片机的发展趋势是什么？随着科技的不断发展，单片机也在不断演进和升级。

未来单片机的发展趋势主要包括以下几个方面，首先，单片机将继续向着高性能、低功耗、小型化的方向发展，以满足电子设备对于性能和外形的要求。

单片机原理及应用课后习题答案(精编文档).doc

单片机原理及应用课后习题答案(精编文档).doc

【最新整理，下载后即可编辑】课后思考题级习题答案思考题与习题1一、填空1.单片机按照用途通常分为通用型和专用型。

2.单片机也称为微控制器和单片微型计算机。

二、简答1.什么是单片机？答：单片机也称微控制器，它是将中央处理器、程序处理器、数据处理器、输入/输出接口、定时/计数器串行口、系统总线等集成在一个半导体芯片上的微计算机，因此又称为单片微型计算机，简称为单片机。

2.简述单片机的特点和应用领域。

答：（1）单片机体积小，应用系统结构简单，能满足很多应用领域对硬件功能的要求。

（2）单片机的可靠性高。

（3）单片机的指令系统简单，易学易用。

（4）单片机的发展迅速，特别是最近几年，单片机的内部结构越来越完善。

3.写出AT89S51与AT89S52芯片的主要区别。

内部程序存储区容量不同，52的程序存储空间为8K，内部数据存储空间为256B，中断源8个，定时器／计数器有3个，而51的程序存储空间为4K，内部数据存储空间为128B，中断源5个，定时器／计数器有2个。

思考题与习题2一、填空题1.如果（PSW）=10H, 则内部RAM工作寄存器区的当前寄存器是第二组寄存器，8个寄存器的单元地址为10H ~ 17H 。

2.为寻址程序状态字F0位，可使用的地址和符号有PSW.5 、0D0H.5 、F0 和0D5H 。

3.单片机复位后，（SP ）= 07H ，P0~P3= FFH ，PC= 0000H ，PSW= 00H A= 00H 。

4.AT89S51单片机的程序存储器的寻址范围是由 PC 决定的，由于AT89S51单片机的PC 是 16 位的，所以最大寻址范围为 64KB 。

5.写出位地址为20H 所在的位，字节地址 24H.0 。

6.写出字节地址为20H 的单元最高位的位地址为 07H ，最低位的位地址为 00H 。

7.如果晶振频率MHz 6OSC f ，则一个时钟周期为1.66667E-7，一个机器周期为2us 。

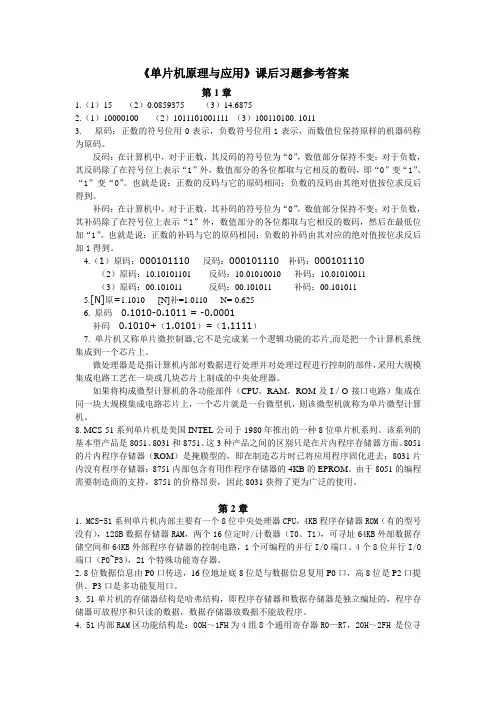

单片机原理与应用(习题答案)
